GH4105 合金成分、力学性能、应用领域及物理性能百科解析

GH4105合金成分力学性能应用领域及物理性能百科解析

GH4105是一种以镍钴铬为基体的沉淀强化型变形高温合金，工作温度范围覆盖零下196摄氏度至800摄氏度，在航空发动机涡轮叶片、导向叶片以及紧固件等热端部件中有着广泛应用。这种合金的牌号对应中国标准的GH4105，也常被称为ЭИ437Б或Nimonic105，属于国际上较为成熟的镍基高温合金系列之一。合金通过添加较高含量的钴元素来提升基体的固溶强化效果，同时依靠铝钛元素形成γ′相沉淀强化相，在高温长期服役条件下保持稳定的组织结构和力学性能。对于从事高温合金选材、热加工工艺设计或失效分析的技术人员而言，GH4105的综合性能数据具有明确的工程参考价值。

从化学成分设计来看，GH4105的合金元素配比遵循精密平衡的原则。镍元素作为基体元素占据大约52%至57%的质量分数，钴含量控制在13.5%至16%之间，铬含量在14%至15.7%范围，这三者共同构成了合金的奥氏体基体。钼元素的添加量为4.5%至5.5%，主要发挥固溶强化作用并提高基体的抗蠕变能力。铝含量在4.5%至5.0%之间，钛含量在2.2%至2.8%之间，两者比例经过优化设计，确保在时效处理过程中析出均匀细小的Ni₃(Al,Ti)型γ′相。碳含量控制在0.12%以内，与锆、硼等微量元素共同作用，在晶界处形成稳定的碳化物颗粒，起到钉扎晶界、抑制高温滑移的作用。铁元素作为杂质元素被严格限制在1.0%以下，硅和锰的含量分别控制在0.5%和0.4%以内，硫和磷等有害杂质元素则要求控制在0.01%以下。这种严格的成分控制体系保证了批次之间性能的稳定性，也使得GH4105在长期高温应力作用下不易发生组织退化。

合金的物理性能参数对于工程设计中的热应力计算和热膨胀匹配分析至关重要。GH4105的密度约为8.01克每立方厘米，在高温合金家族中属于中等偏上水平，这一特性使得它在需要兼顾强度与重量的航空部件设计中需要综合考虑。合金的液相线温度约为1360摄氏度，固相线温度约为1290摄氏度，较宽的固液相温度区间为热加工成形提供了便利条件。在室温至800摄氏度的温度范围内，GH4105的平均线膨胀系数约为12.7×10⁻⁶每摄氏度，这一数值与大多数镍基高温合金接近，在与钢制构件配合使用时需要预留适当的热膨胀间隙。合金的热导率随温度升高而增大，室温下约为10.5瓦每米每摄氏度，在800摄氏度时提升至约19.6瓦每米每摄氏度，良好的导热性能有助于降低涡轮叶片等部件在工作状态下的温度梯度，减少热应力集中。电阻率方面，GH4105在室温下约为1.28微欧姆米，这一参数在电磁感应加热工艺的参数设定中具有参考意义。

力学性能是评价GH4105工程适用性的核心指标。在室温拉伸试验中，经标准热处理后的GH4105抗拉强度不低于1180兆帕，屈服强度不低于780兆帕，延伸率不低于12%，断面收缩率不低于15%，硬度维持在32至38洛氏硬度C标尺之间。随着试验温度的升高，合金的强度呈现逐步下降的趋势，但在650摄氏度时仍能保持约980兆帕的抗拉强度，在750摄氏度时抗拉强度约为740兆帕，这种高温强度保持率在同级别合金中表现突出。持久性能方面，GH4105在650摄氏度、700兆帕应力条件下的持久寿命不低于100小时，在750摄氏度、350兆帕条件下的持久寿命超过200小时，在800摄氏度、200兆帕条件下仍能维持约100小时的持久寿命。合金的蠕变性能同样值得关注，在700摄氏度、250兆帕应力条件下，稳态蠕变速率约为1×10⁻⁵每小时，这一数据表明GH4105具备良好的抗蠕变变形能力。室温冲击韧性约为40焦耳每平方厘米，在高温合金中属于较高水平，反映出合金具有较好的抗冲击载荷能力。

GH4105的显微组织特征决定了其宏观性能表现。标准热处理状态下的合金组织由γ奥氏体基体、γ′沉淀强化相、MC型碳化物以及M₂₃C₆型晶界碳化物组成。γ′相是合金最主要的强化相，其体积分数约为40%至45%，形态呈现规则的球形或立方体形，尺寸分布在0.1至0.5微米之间。细小弥散的γ′相在高温变形过程中能够有效阻碍位错运动，是合金获得优异高温强度的根本原因。MC型碳化物主要以富钛碳化物的形式存在，在晶内呈块状或条状分布，起到一定的弥散强化作用。M₂₃C₆型碳化物在晶界处呈链状析出，这种晶界碳化物形态对合金的持久性能具有双重影响，连续薄膜状的M₂₃C₆碳化物有利于抑制晶界滑移，但过厚的晶界析出物则会降低晶界结合强度，因此热处理工艺的精确控制对于获得理想的晶界组织至关重要。合金的晶粒度通常控制在4至6级之间，细小的晶粒有利于提高室温强度和疲劳性能，而适当的粗晶粒则有利于提升蠕变抗力，实际应用中需要根据具体服役条件在两者之间做出取舍。

GH4105的冶炼工艺和热加工过程对最终产品质量影响显著。合金通常采用真空感应熔炼加真空自耗重熔的双联工艺路线进行生产，真空环境能够有效去除钢液中的气体和低熔点杂质元素，减少非金属夹杂物的含量。自耗重熔过程中的凝固速度控制对于获得均匀的化学成分和致密的铸态组织具有决定性作用。铸锭开坯锻造前需要进行充分的均匀化处理，加热温度通常控制在1150至1180摄氏度之间，保温时间根据铸锭截面尺寸确定，一般不少于24小时。锻造温度区间为1050至1150摄氏度，终锻温度不低于950摄氏度，以保证合金在热加工过程中保持良好的塑性。锻后需要进行标准的固溶和时效处理，固溶温度通常设定在1150摄氏度左右，保温4小时后空冷，随后进行840摄氏度保温16小时的中间时效处理和700摄氏度保温16小时的最终时效处理，这种双级时效工艺能够获得尺寸均匀、分布合理的γ′相析出组织。

GH4105在实际应用中展现出的优势使其在多个工业领域获得认可。航空发动机领域是GH4105最主要的应用方向，用于制造工作温度在750摄氏度以下的涡轮工作叶片、涡轮导向叶片、压气机盘和各类高温紧固件。在航天领域，GH4105被用于制造火箭发动机涡轮泵的转子叶片和导流元件，这些部件在短时间内承受极高的温度和应力载荷。能源动力领域，GH4105用于制造地面燃气轮机的涡轮叶片和燃烧室部件，在工业发电和分布式能源系统中发挥着关键作用。石油化工领域的高温高压管道系统、核电领域的蒸汽发生器传热管支撑结构等场合也能看到GH4105的应用实例。合金在零下196摄氏度的低温条件下仍能保持良好的塑性和韧性，这一特性使其在液化天然气设备和深冷工程中同样具备适用性。

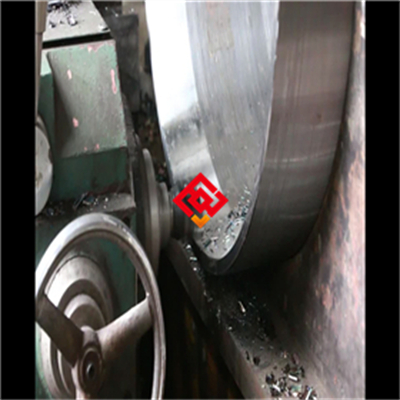

GH4105的加工成形性能需要工艺人员给予充分关注。合金的切削加工性属于中等偏难水平，主要原因是其较高的高温强度和较低的导热系数导致切削区域温度集中，刀具磨损加剧。采用硬质合金刀具配合充足的冷却液进行车削加工时，切削速度建议控制在20至40米每分钟范围，进给量维持在0.1至0.2毫米每转较为适宜。磨削加工时选用立方氮化硼砂轮或白刚玉砂轮，磨削深度不宜过大，防止工件表面产生磨削烧伤和微裂纹。合金的焊接性能较差，主要原因是铝钛元素含量较高，熔焊过程中容易在焊缝和热影响区产生凝固裂纹和液化裂纹。对于必须采用焊接连接的部件，推荐使用氩弧焊或电子束焊工艺，焊前需要将工件预热至200至300摄氏度，焊后应立即进行去应力退火处理。铆接和螺纹连接是更为可靠的连接方式，在结构设计中应优先考虑。

GH4105在长期服役过程中可能出现组织老化和性能退化现象。合金在700摄氏度以上温度长时间保温后，γ′相会发生粗化长大，导致强度逐步下降。同时在晶界处会析出粗大的针状σ相，这种有害相会消耗基体中的钼和铬元素，降低合金的耐腐蚀性能和冲击韧性。针对这一问题，实际应用中通常通过控制服役温度和定期检测来管理合金的使用寿命。对于服役时间较长的部件，可以通过标准热处理工艺进行再生处理，使γ′相重新固溶和析出，恢复合金的力学性能。但再生处理次数不应过多，因为反复热处理会导致晶粒粗化和元素偏析累积。在维护保养方面，GH4105部件在检修时需要进行外观检查、尺寸测量和必要的无损检测，重点关注叶片进气边和排气边的冲蚀磨损情况、表面裂纹萌生迹象以及榫头部位的微动磨损程度。对于表面损伤的部件，可以采用手工抛光或喷丸处理去除表面缺陷层，并在必要时进行尺寸恢复性修复。

选材对比方面，GH4105与GH4033和GH4169等合金存在一定的应用重叠区域。GH4033的工作温度上限约为750摄氏度，但高温强度明显低于GH4105，适用于应力水平较低的涡轮叶片和火焰筒部件。GH4169以铌元素强化为主，在650摄氏度以下具有优异的综合性能，但温度超过650摄氏度后强度下降速度加快，因此在750摄氏度级别的应用场景中GH4105具有明显优势。国外同类型合金中，英国的Nimonic105和俄罗斯的ЭИ437Б在成分和性能上与GH4105基本一致，可以相互替代使用。在实际选型决策中，需要综合考虑工作温度、应力水平、服役寿命要求、成本预算和供应链稳定性等多方面因素。

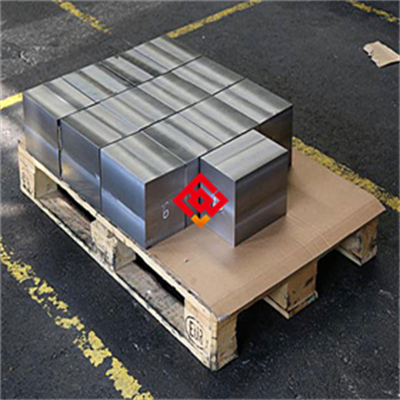

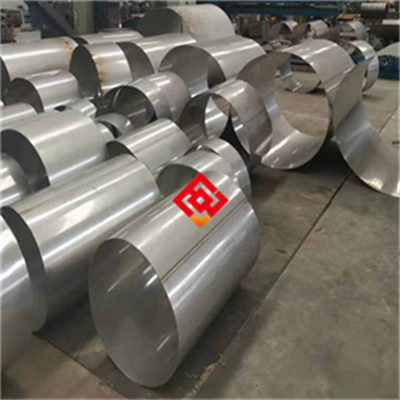

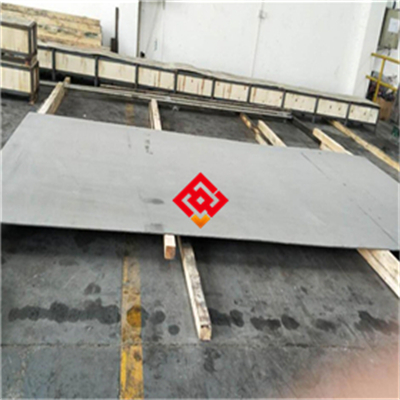

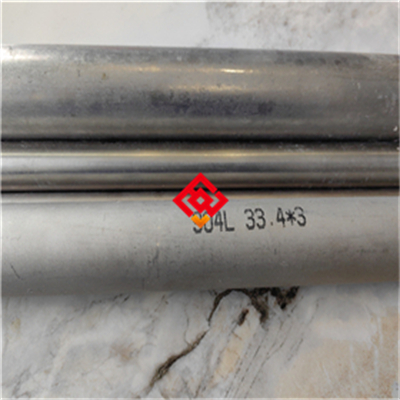

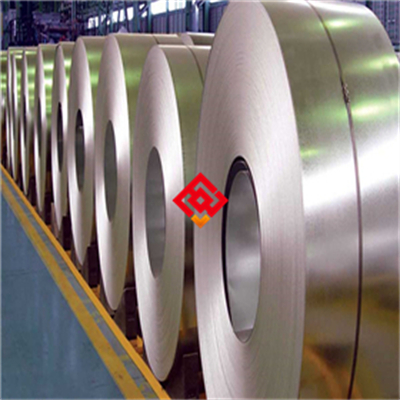

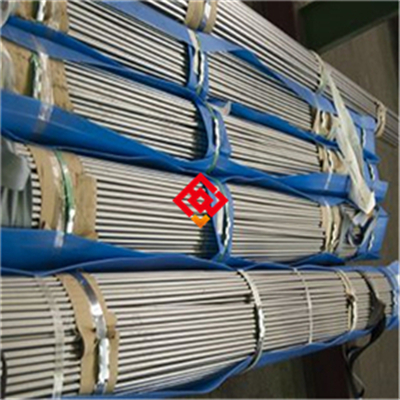

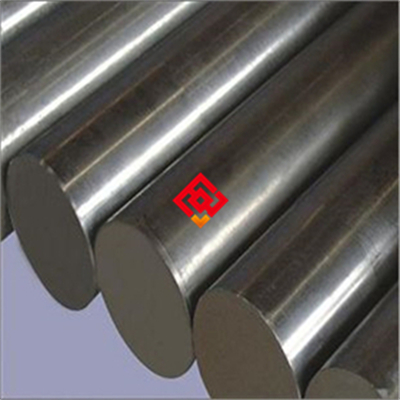

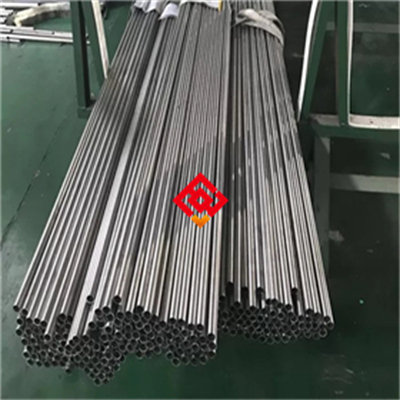

GH4105的供货形态包括热轧棒材、锻制圆钢、方钢、扁钢和锻件等，棒材直径范围通常为10毫米至200毫米，长度在2至6米之间。热轧板材厚度为4至25毫米，冷轧薄板厚度为0.5至4毫米。带材宽度在50至200毫米范围。丝材直径从0.5毫米至6毫米可供选择。管材包括冷拔无缝管和焊接管，外径从6毫米至60毫米不等。所有供货产品均需经过化学成分分析、力学性能测试和低倍组织检验，确保符合相应技术标准的要求。产品表面状态可以是黑皮态、车光态或磨光态，具体取决于用户后续加工工艺的需要。包装方面，棒材和锻件采用防锈纸包裹后装入木箱或钢架，管材两端加装防护盖，丝材缠绕在工字轮上并用防潮材料密封，所有产品均附带质量证明书，列明炉批号、化学成分、力学性能等关键数据。

GH4105在行业应用中积累了大量工程案例，为后续设计选型提供了可靠参考。某型航空发动机涡轮叶片采用GH4105制造后，在模拟服役条件下完成了5000小时的持久试验考核，试验后叶片表面状态良好，未发现明显裂纹和组织异常。某型地面燃气轮机将GH4105用于二级涡轮动叶，累计运行超过20000小时后进行解剖检查，γ′相尺寸略有增大，但力学性能仍满足设计指标要求。某化工企业的高温反应器内部紧固件采用GH4105螺栓，在600摄氏度含硫气氛中连续运行一年后，螺纹表面无明显腐蚀痕迹，拆卸时未发生咬死现象。这些实际应用反馈进一步验证了GH4105在高温环境下的可靠性和耐久性。

对于准备采用GH4105进行产品开发的技术团队来说，建议在设计阶段就与材料供应商建立充分沟通，明确部件的具体服役条件和性能考核要求，以便供应商在冶炼和热加工环节进行针对性的工艺调整。同时应关注合金的批次稳定性和可追溯性，要求供应商提供完整的质量证明文件和第三方检测报告。在部件加工完成后，建议进行首件鉴定和工艺评审，确认加工工艺参数和热处理制度满足设计要求后再进入批量生产阶段。对于关键承力部件，还应制定合理的质量检验计划，包括化学成分复验、室温及高温力学性能测试、无损检测和冶金质量检验等项目，确保交付产品完全满足设计图纸和技术协议的要求。

GH4105作为一款经过数十年工程验证的成熟高温合金牌号，其性能数据和工艺参数体系已经相当完备。随着航空发动机和燃气轮机向着更高推重比和更高热效率的方向发展，对涡轮进口温度的要求不断提升，GH4105在某些新项目中的应用可能会逐渐被更高性能的粉末冶金高温合金或单晶合金所取代，但在现有型号的维护备件供应和技术改造项目中，GH4105仍将持续占据重要地位。对于材料研究人员而言，理解GH4105的合金化原理和组织演变规律，也为开发新型高温合金提供了有价值的参考基础。在工程实践中正确选材、合理用材，充分挖掘现有材料的性能潜力，是材料工作者始终需要关注的核心课题。
