GH4738 产品规格、应用领域、物理性能及执行标准百科解析

GH4738高温合金产品规格与应用领域及物理性能执行标准百科解析

GH4738是一种以镍铁铬为基体的沉淀硬化型变形高温合金，其对应国际牌号通常被认作Inconel X750，但在国内材料体系中，GH4738拥有独立的牌号定义与生产标准。该合金在长期生产实践中被证明具备优异的高温强度、良好的抗氧化性能以及稳定的组织稳定性，因此在航空发动机零部件、燃气轮机热端部件、核电设备以及石油化工领域的高温紧固件和结构件中获得了广泛应用。本文将从产品规格、物理性能、执行标准以及实际应用等维度，对该材料进行系统而客观的介绍，以期为相关行业的工程技术人员与采购人员提供一个清晰完整的参考依据。

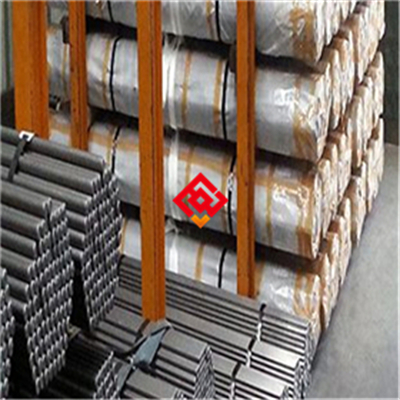

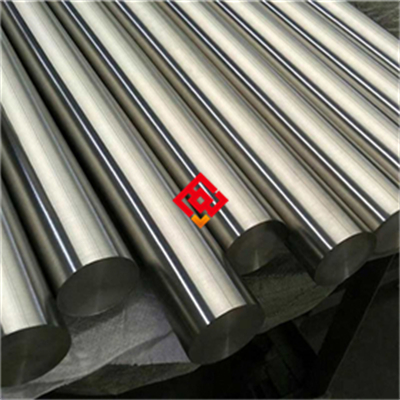

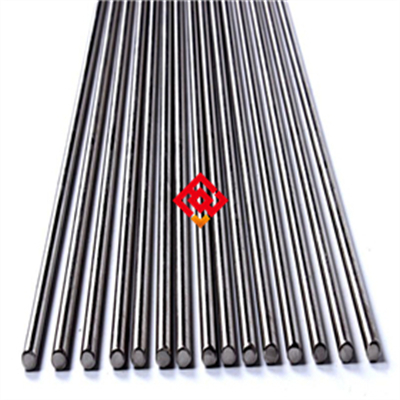

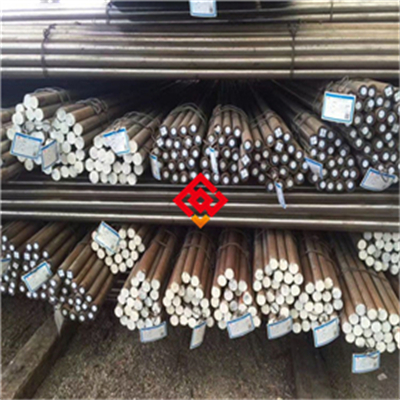

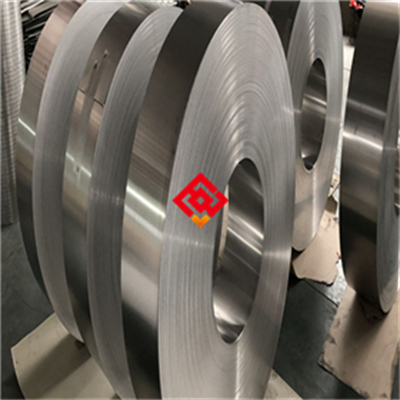

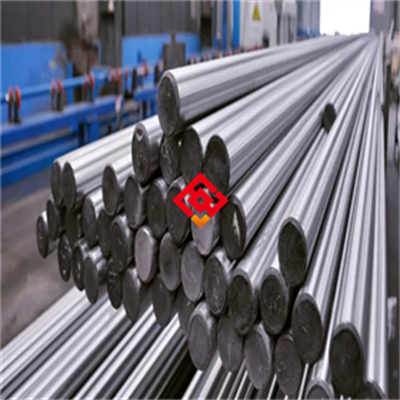

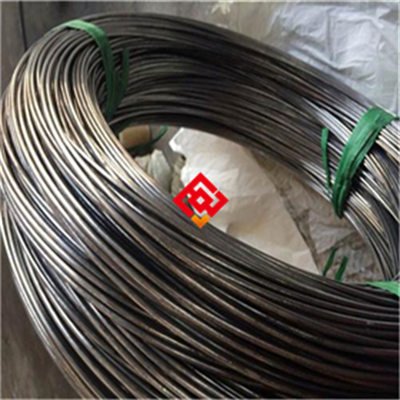

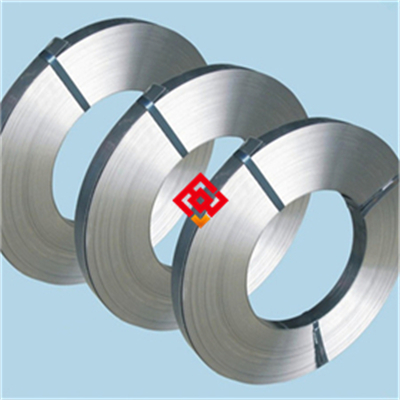

从产品形态与规格角度来看，GH4738高温合金通常以热轧棒材、锻制棒材、冷拉丝材、板材、带材以及环形锻件等形式供应市场。棒材直径范围常见于8毫米至300毫米之间，长度可依据用户需求提供定尺或不定尺交货，常规定尺长度为2米至6米。丝材直径则多集中于0.5毫米至8毫米，适用于弹簧制造、密封元件以及焊接填充材料等用途。板材厚度从0.5毫米至50毫米不等，宽度通常在600毫米至1200毫米之间，冷轧薄板表面质量较好，热轧中厚板则多用于结构承力部件。锻件方面，可根据图纸加工成盘类、环类、轴类等异形件，单件重量从几公斤到数吨均可实现。所有规格的GH4738材料均需经过严格的冶金质量检验，包括化学成分分析、低倍组织检查、高倍显微组织评定以及超声波探伤等工序，确保交付材料内部无裂纹、缩孔、夹杂等冶金缺陷。对于不同规格的产品，其表面状态也有明确区分，热加工材料通常需经过车光或磨光处理，冷加工材料则以酸洗或光亮退火状态交货，以满足后续加工和使用需求。

关于该合金的化学成分设计，GH4738的成分配比体现了高温合金典型的强化思路。镍元素含量占据基体主导地位，通常控制在70%以上，这赋予了合金优异的奥氏体组织稳定性和抗高温氧化能力。铬元素含量约在14%至17%范围，主要作用是形成致密的氧化铬保护膜，提升材料在高温氧化性气氛中的耐蚀性能。铁元素作为平衡元素存在，含量约5%至9%，其存在既降低了材料成本，又在一定程度上影响了基体的热强性。钛和铝是形成主要强化相γ′相的关键元素，钛含量约2.35%至2.75%，铝含量约0.4%至1.0%，两者共同作用在时效处理过程中析出弥散的Ni₃(Ti,Al)相，该相在650摄氏度以下具有良好的强化效果，能够显著提升合金的屈服强度和抗蠕变性能。此外，合金中还含有少量铌元素，其含量约0.7%至1.2%，铌的加入有助于进一步稳定强化相并改善焊接性能。碳元素含量控制在0.08%以下，以碳化物的形式分布于晶界，对晶界状态起到一定的钉扎作用。各元素之间的配比经过精密计算与长期实践验证，任何单一元素的偏离都可能影响材料的综合性能，因此生产过程中对化学成分的控制范围极为严格，每一炉次均需出具光谱分析报告。

物理性能方面，GH4738的密度约为8.25克每立方厘米，这一数值在高温合金中处于中等水平，比纯镍略低，比铁基合金稍高。比热容在室温条件下约为430焦耳每千克开尔文，随着温度升高略有增加。热导率相对较低，在室温下约为12瓦每米开尔文，在600摄氏度时也仅上升至约20瓦每米开尔文左右，这一特性意味着该合金在快速加热或冷却过程中容易产生较大的温度梯度，在设计热循环工况时需要充分考虑热应力影响。线膨胀系数约在13至15×10⁻⁶每开尔文之间，与奥氏体不锈钢相近，因此在异种材料连接时需注意热膨胀匹配问题。电阻率较高，约为1.2微欧姆米，这一特性使其在某些特殊电热元件应用中具备一定优势。磁性方面，GH4738属于奥氏体组织，呈现无磁性或弱磁性状态，这一特性在精密仪器和电子设备领域具有特殊价值。弹性模量在室温下约为215吉帕斯卡，随着温度升高而逐渐下降，在600摄氏度时约为170吉帕斯卡左右，设计人员在进行刚度计算时需要依据实际工作温度选取对应模量值。

力学性能是评价GH4738高温合金使用价值的重要指标。在标准热处理状态下，即固溶处理加时效处理的双重工序后，该合金在室温下的抗拉强度通常在1200兆帕以上，屈服强度不低于800兆帕，延伸率约为20%，断面收缩率约为25%。随着测试温度升高至500摄氏度，强度指标仍能保持较高水平，抗拉强度约在1000兆帕左右。当温度升至700摄氏度时，抗拉强度降至约700兆帕，此时材料的持久性能成为更为关键的考核指标。在650摄氏度、应力为590兆帕的条件下，该合金的持久寿命可达到100小时以上，在600摄氏度、应力为690兆帕的条件下，持久寿命可超过500小时。蠕变性能方面，在600摄氏度、应力为550兆帕条件下经1000小时蠕变试验，总伸长率控制在0.2%以内，显示出良好的抗高温蠕变能力。疲劳性能同样值得关注，在室温旋转弯曲疲劳极限约为450兆帕，在500摄氏度条件下，疲劳极限仍能保持在350兆帕左右。这些力学数据为工程设计提供了可靠的依据，但需要指出的是，实际构件性能受加工工艺、表面状态、应力集中等因素影响，最终设计仍需结合模拟试验进行验证。

生产加工工艺对GH4738的最终性能起着决定性作用。该合金的冶炼通常采用真空感应炉熔炼加电渣重熔或真空自耗重熔的双联工艺路线，以获得纯净度高、偏析小的优质铸锭。铸锭需经过高温均匀化处理，以消除枝晶偏析，使合金元素分布更加均匀。锻造开坯温度控制在1150摄氏度至1180摄氏度之间，终锻温度不低于1000摄氏度，以保证足够的热塑性并避免晶粒过度长大。热加工后需进行固溶处理，典型制度为980摄氏度保温1小时，油冷或水冷，以获得过饱和固溶体。随后进行时效处理，典型制度为730摄氏度保温8小时，炉冷至620摄氏度保温8小时，再空冷，此过程使γ′相充分析出并粗化至适宜尺寸，从而获得最佳的强化效果。冷加工变形量需控制在合理范围内，过大的冷变形会导致后续热处理时晶粒异常长大，过小的变形量则无法获得足够的加工硬化效果。焊接方面，该合金可采用氩弧焊、等离子焊、电子束焊等方法连接，焊前需进行固溶处理以消除应力，焊后需进行时效处理以恢复强化性能。机加工时由于材料强度较高且加工硬化倾向明显，需选用硬质合金刀具并采用较低的切削速度，同时配合充足的冷却液以控制切削温度。

应用领域方面，GH4738高温合金的使用范围覆盖了多个工业部门。在航空发动机领域，其主要用于制造涡轮工作叶片、涡轮导向叶片、燃烧室定位销、密封环、弹簧以及紧固件等部件。这些部件长期工作在500摄氏度至700摄氏度的燃气环境中，承受复杂的热应力与机械应力，该合金凭借稳定的组织和可靠的性能，在多种机型上获得了成功应用。地面燃气轮机领域同样大量使用GH4738，主要用于涡轮盘、叶片、隔热屏以及连接螺栓等高温部件，其长期服役可靠性已得到充分验证。核电工业中，该合金应用于反应堆堆内构件、控制棒驱动机构以及蒸汽发生器支撑件等部位，要求材料具备良好的抗高温高压水腐蚀能力以及低的中子吸收截面。石油化工领域，GH4738常用于制造加氢裂化装置中的高温高压管道、阀门密封面、热电偶保护套管以及催化裂化装置中的内构件，这些工况往往同时存在高温、高压、硫化氢和环烷酸等腐蚀介质，对材料的综合耐蚀性能提出了较高要求。此外，该合金还广泛用于汽车发动机排气阀座、增压器转子以及玻璃工业的玻璃辊道等非传统领域，体现出良好的适应性和应用价值。

选型参考方面，用户在选用GH4738高温合金时需综合考虑使用温度、应力水平、环境介质、加工难度以及成本等多重因素。该合金的推荐长期使用温度上限为700摄氏度，短期超温使用可达800摄氏度，但超温使用会导致强化相粗化和氧化加速，缩短使用寿命。对于使用温度在600摄氏度以下且承载较低的工况，可考虑选用GH3030或GH3039等固溶强化型合金以降低材料成本。对于使用温度超过800摄氏度且需要更高强度的场合，则需考虑GH4169或GH4141等含铌量更高或含钴元素的合金。在腐蚀环境较为苛刻的工况下，还需综合考虑合金的耐蚀性能与高温强度的平衡关系。采购过程中应要求供应商提供完整的质量证明书，包括炉批号、化学成分分析报告、力学性能检测报告以及无损探伤报告，并核验材料是否按照相应标准进行生产和检验。对于关键承力部件，建议在正式投产前进行工艺验证试验，以确保所选材料批次能够满足设计指标要求。

日常维护与存放方面，GH4738合金材料在存放过程中应注意避免与碳钢直接接触，防止铁离子污染导致高温使用时的晶界脆化。材料应存放在干燥通风的库房内，避免雨水淋湿和酸碱介质侵蚀。对于已加工完成的零部件，在运输过程中应采取必要的防护措施，避免表面划伤和磕碰损伤。使用过程中应定期检查零部件的变形情况和表面氧化状态，对于长期高温运行的紧固件，建议在每次检修时进行更换或重新热处理，以防止因材料组织老化而导致的突然失效。对于焊接修复后的部件，需重新进行完整的固溶时效处理，并按照原检验标准进行无损检测，确认无裂纹和未熔合等缺陷后方可投入使用。

关于执行标准，GH4738高温合金的生产和检验主要依据我国航空工业标准和冶金行业标准。棒材和锻件通常遵循GB/T 14992高温合金牌号标准以及GJB 3165航空用高温合金棒材规范等相关文件，其中对化学成分、力学性能、低倍组织、高倍组织以及无损检验要求均作出了明确规定。冷轧板材和带材可参照GB/T 14995高温合金热轧板材标准以及GB/T 14996高温合金冷轧板材标准执行。丝材则依据YB/T 5249高温合金冷拉丝材标准进行生产和验收。对于特殊用途的产品，还可根据用户要求参照AMS 5667或ASTM B637等国际通行标准执行，这些标准在热处理制度、力学性能指标以及检验方法方面均有详细规定，为国际贸易和技术交流提供了便利。需要注意的是，不同标准对同一牌号的组织和性能要求可能存在细微差异，采购合同中应明确约定执行的具体标准版本，以避免验收环节出现争议。

该合金在长期使用过程中展现出良好的组织稳定性，在700摄氏度以下经过数千小时时效后，γ′相尺寸增长缓慢，未出现明显的有害相析出。但在800摄氏度以上长期暴露时，可能会析出少量σ相或碳化物沿晶界聚集，导致冲击韧性下降。因此，对于设计寿命较长的部件，建议通过控制合金成分中难熔金属元素的比例以及优化热处理制度来抑制有害相的析出。近年来，随着冶金工艺技术的进步，通过调整微量元素的含量和采用更精细的热加工参数，GH4738合金的综合性能得到了一定程度的提升，特别是在降低杂质元素含量、改善晶粒均匀性以及提高探伤合格率等方面取得了明显进展。

综合来看，GH4738高温合金作为一种技术成熟、应用广泛的镍基沉淀强化型材料，在中等温度范围内具备优异的综合性能。该合金的生产工艺路线清晰，质量检验体系完善，供应渠道相对稳定，价格水平在同类高温合金中处于中等位置，具有较高的性价比。对于使用温度不超过700摄氏度、对强度与抗氧化性能有较高要求的应用场景，GH4738是一个经过充分验证的可靠选择。用户在选择该材料时，应结合具体工况条件进行科学的选型计算，并严格把控材料采购、加工制造和检验验收等各个环节的质量控制，以充分发挥材料的性能潜力，确保设备长期安全稳定运行。
