GH4093 合金成分、应用领域、物理性能及执行标准百科解析

GH4093 合金成分应用领域物理性能及执行标准百科解析

GH4093 是一款典型的沉淀硬化型镍基高温合金，在材料分类体系中归属于固溶强化加时效强化的综合强化类型。这种合金的研发初衷是为了满足航空发动机热端部件在高温高压环境下对材料稳定性提出的严苛要求。经过数十年的实际应用验证，该合金在六百至八百摄氏度的温度区间内表现出良好的综合力学性能，因此被广泛纳入航空、航天以及工业燃气轮机等高端制造领域的材料选型目录。

从化学成分设计来看，GH4093 的合金配方以镍为基体元素，其质量分数通常控制在百分之五十五至百分之六十五之间，这一高镍含量赋予了材料优异的奥氏体基体稳定性。铬元素在合金中的占比约为百分之十八至百分之二十一，主要作用是提供高温抗氧化与耐腐蚀能力，使合金在燃气氛围中能够形成致密的氧化铬保护膜。钼和钨作为固溶强化元素，分别以百分之三点五至百分之五点五和百分之四点五至百分之六点五的比例添加，这两种高熔点元素的原子尺寸差异显著，能够有效阻碍位错运动，从而提升基体的高温强度。铝和钛是形成主要强化相 gamma 撇相的关键元素，铝含量在百分之一点二至百分之一点八之间，钛含量在百分之二点二至百分之二点九之间，两者共同作用析出弥散的金属间化合物，在时效热处理后产生显著的沉淀强化效果。此外，合金中还含有微量的碳、硼、锆等元素，碳含量控制在百分之零点零二至百分之零点零八，硼和锆的添加量均不超过百分之零点零二，这些微量元素主要分布在晶界位置，起到净化晶界和强化晶界结合力的作用。

该合金的物理性能参数具有明确的工程参考价值。密度约为每立方厘米八点二克，这一数值在镍基高温合金中处于中等偏上水平，设计人员在进行零部件重量计算时可以直接采用该密度值进行初步估算。合金的熔点范围约在一千三百二十摄氏度至一千三百七十摄氏度之间，较高的熔点保证了材料在高温服役条件下的组织稳定性。热导率随温度升高呈现缓慢上升趋势，在室温条件下约为每米每开尔文十一瓦，当温度升至八百摄氏度时，热导率可提升至每米每开尔文二十二瓦左右。线膨胀系数在二十至八百摄氏度温度区间内约为每开尔文十二点五乘以十的负六次方，这一数据对评估合金与涂层材料或结构件之间的热匹配性能具有实际意义。电阻率在室温条件下约为每米平方毫米一点三欧姆，该参数在电磁类应用场景中可作为参考依据。

生产加工环节对 GH4093 合金的最终质量起着决定性作用。该合金通常采用真空感应熔炼加真空自耗重熔的双联工艺路线进行冶炼，这种工艺能够有效降低气体含量和有害杂质元素浓度，获得组织均匀性良好的锭坯。热加工塑性范围较宽，锻造温度一般控制在九百五十摄氏度至一千一百五十摄氏度之间，在这一温度区间内合金的变形抗力适中，能够顺利实现模锻和轧制等成形操作。冷加工成形相对困难，由于合金的屈服强度较高，冷变形时需要配备大吨位设备和合理的中间退火工序，冷变形量通常控制在百分之十五以下以避免开裂风险。机加工性能与普通奥氏体不锈钢相比略差，切削时容易产生加工硬化现象，建议采用硬质合金刀具配合低速大进给量的切削参数，同时使用充足的冷却液降低切削区温度。

热处理制度对 GH4093 合金性能的发挥具有关键影响。标准的热处理工艺分为固溶处理和时效处理两个阶段。固溶处理温度设定在一千零五十摄氏度至一千零八十摄氏度之间，保温时间根据截面尺寸确定，通常为每二十五毫米厚度保温一小时，随后采用油冷或水冷方式快速冷却，以获得过饱和固溶体组织。时效处理在七百至七百五十摄氏度范围内进行，保温时间四至八小时，然后空冷。这一阶段促使 gamma 撇相均匀析出，颗粒尺寸控制在纳米级别，从而获得最佳的强化效果。经过完整热处理后的合金，在室温条件下的抗拉强度可达一千兆帕以上，屈服强度不低于七百兆帕，延伸率维持在百分之十左右。在七百摄氏度的高温拉伸试验中，抗拉强度仍能保持在七百五十兆帕以上，表现出良好的高温承载能力。持久性能方面，在七百五十摄氏度、三百兆帕的应力条件下，试验寿命可超过一百小时，这一指标满足多数航空发动机涡轮叶片和导向叶片的设计要求。

该合金的抗氧化性能在八百摄氏度以下表现突出。在静态空气中进行一百小时的高温氧化试验后，合金表面形成的氧化膜结构致密，与基体结合牢固，平均氧化速率低于每平方米每小时零点一克。在含硫燃气环境中，合金表现出一定的抗热腐蚀能力，但长期暴露于高硫分气氛时，仍建议配合防护涂层使用。合金在长期时效过程中存在组织稳定性问题，在七百摄氏度以上长时间保温后，会析出少量有害的 TCP 相，这一现象会导致冲击韧性下降，因此设计使用温度一般不超过八百摄氏度。

GH4093 合金的典型应用领域覆盖多个工业部门。在航空发动机中，该合金常被用于制造涡轮工作叶片、涡轮导向叶片以及燃烧室火焰筒等关键热端部件。这些部件在服役过程中承受复杂的热应力和机械应力，对材料的抗蠕变性能和抗疲劳性能要求极高。在航天领域，该合金用于制造火箭发动机涡轮泵的涡轮转子叶片，利用其高温强度储备确保发动机在极端工况下的可靠性。地面燃气轮机的高温部件也大量选用该合金制作，尤其是峰值负荷运行条件下的透平叶片，能够满足频繁启停带来的热疲劳考验。石油化工行业中的高温加热炉管和转化炉管，在介质腐蚀与高温高压共同作用下，选用 GH4093 合金可显著延长设备检修周期。核工业领域的某些高温部件，在考虑中子辐照效应和高温强度匹配时，也会将 GH4093 纳入候选材料清单。

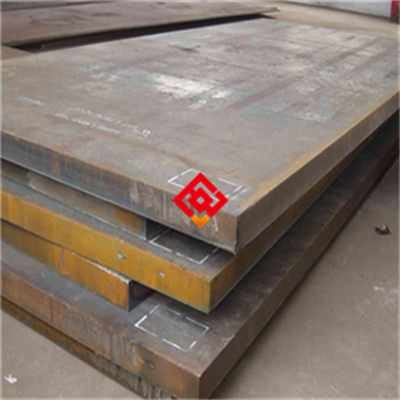

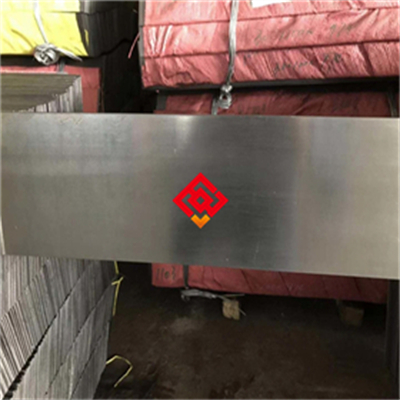

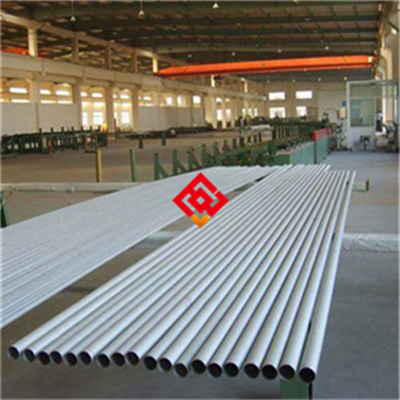

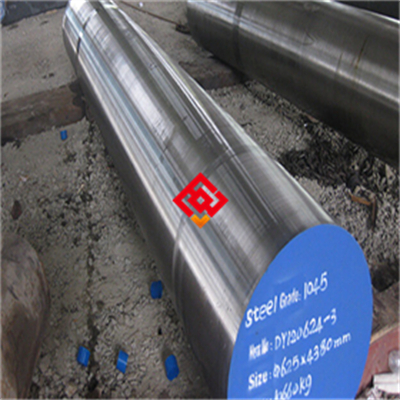

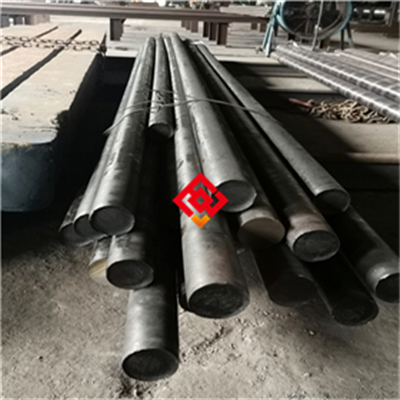

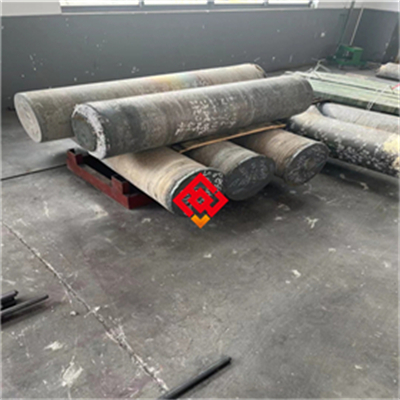

选型对比时需要关注该合金与同类材料的差异。与 GH4169 合金相比，GH4093 的最高使用温度略高，但室温强度和抗疲劳性能不及 GH4169。与钴基合金相比，GH4093 的密度较低，成本优势明显，但抗热腐蚀能力略逊一筹。在采购环节，用户应明确所需的产品形态，该合金可供应热轧棒材、锻件、冷轧薄板、无缝管材以及精密铸件等不同规格。棒材直径范围通常在八毫米至三百毫米之间，板材厚度从零点五毫米至五十毫米不等，管材外径最大可做到二百毫米。供货状态一般为固溶处理态或固溶加时效态，具体状态需在合同中明确约定。

执行标准方面，国内主要参照 GB/T 14992 高温合金牌号标准以及 GJB 5301 航空用高温合金规范。国外对应牌号包括俄罗斯的 ЭИ698 以及英国的 Nimonic 93 合金，虽然化学成分存在细微差异，但在多数应用场景中可以互换使用。采购时需确认材料炉批号、熔炼工艺、化学成分分析报告以及力学性能检验报告等质量证明文件。该合金的焊接性能较差，采用熔化焊时容易产生热裂纹，如需焊接连接，推荐使用电子束焊或钎焊工艺，焊后需进行去应力退火处理。

日常维护与储存方面，GH4093 合金在室温环境下具有良好的抗大气腐蚀能力，不会发生明显锈蚀，但长期存放时仍建议保持干燥通风环境，避免与酸性介质直接接触。加工后的零件表面若需长期防护，可进行简单钝化处理或涂敷防锈油。该合金不能通过常规热处理手段进行软化，一旦变形量过大产生硬化，只能通过重新固溶处理恢复塑性。

常见质量问题主要涉及合金成分偏析和锻造开裂两个方面。成分偏析会导致局部组织不均匀，影响力学性能的一致性，这一问题需要通过优化熔炼工艺参数来预防。锻造开裂多与加热温度控制不当或变形速率过快有关，操作时严格控制加热温度和保温时间，采用多火次小变形量的锻造策略可有效降低开裂风险。

随着航空发动机推重比不断提升，对高温合金的使用温度提出了更高要求。GH4093 合金在现有体系中虽然不属于最新一代材料，但其成熟的工艺性和稳定的性能数据使其在短期内仍具有不可替代的应用价值。对于使用温度不超过八百摄氏度的工况条件，该合金的综合性价比优于多数新型单晶合金和粉末冶金合金。工程设计人员在选材时可以将其作为可靠的基础材料选项，结合具体工况条件进行详细的强度校核和寿命评估。
