GH4199 合金成分、应用领域、物理性能及产品规格百科解析

GH4199 合金成分应用领域物理性能及产品规格百科解析

GH4199 是一款以镍铬为基体并添加大量强化元素的固溶强化型变形高温合金，国内统一数字代号为 GH4199，对应旧牌号也可写作 GH199。该合金在九百摄氏度至一千摄氏度范围内具有较高的热强性和良好的抗氧化性能，同时具备满意的冷热加工成形工艺塑性，因此在航空发动机燃烧室部件、加力燃烧室零部件以及地面燃机高温结构件等领域获得广泛应用。本文将从材料化学成分构成、物理与力学性能表现、供货产品形态规格、热处理制度以及实际应用场景等维度，对该合金产品进行系统性的客观介绍，以便相关设计选型人员与采购部门能够全面准确地了解该材料的基本特性与使用要点。

该合金的化学成分设计遵循镍基高温合金的典型思路，以镍作为平衡元素，铬元素含量控制在百分之十九至二十二之间，这一比例保证了合金在高温氧化性气氛中能够形成致密且稳定的氧化铬保护膜，从而赋予材料优异的抗高温氧化能力。钼元素含量为百分之五点五至六点五，钨元素含量为百分之五至七，二者共同发挥固溶强化作用，显著提高基体的再结晶温度与高温强度。钴元素含量约为百分之九至十一，能够降低基体的层错能，促进位错交滑移的困难程度，进而提升持久蠕变性能。铝和钛元素的总量控制在百分之二点五左右，其中铝含量约百分之一点七至二点三，钛含量约百分之零点五至一点零，二者在时效过程中能够析出弥散的伽马撇相，对合金的中温强化效果贡献明显。碳含量控制在百分之零点零五至零点一之间，形成少量稳定的碳化物相，钉扎晶界，抑制晶粒在高温服役过程中的过度长大。铁元素作为杂质元素严格限制在百分之三以下，磷硫等有害杂质元素分别控制在百分之零点零一五和百分之零点零一以下，以保证材料的冶金质量和综合性能稳定性。硼和锆等微量元素也有严格的限量要求，这些微量元素的合理控制对于改善晶界状态和提升持久塑性具有积极意义。

从物理性能角度来看，GH4199 合金的密度约为每立方厘米八点三克，相较于纯镍材料略高，这与其含有较高比例的钨钼钴等重合金元素有关。合金的液相线温度约为一千三百六十摄氏度，固相线温度约为一千二百六十摄氏度，完全奥氏体化温度区间较宽，这为热加工工艺窗口的选择提供了便利条件。在热膨胀系数方面，该合金在二十至八百度温度区间的平均线膨胀系数约为每摄氏度十四点五乘以十的负六次方，在一千度附近约为每摄氏度十六点五乘以十的负六次方，这一数据对于设计人员计算高温配合间隙和热应力分布具有重要参考价值。合金的热导率随着温度升高而逐渐增大，室温下约为每米开尔文十一瓦，在八百摄氏度时约为每米开尔文二十瓦左右，良好的导热性能有助于减少高温部件内部的温度梯度和热应力集中。

力学性能方面，GH4199 合金在标准热处理状态下的室温抗拉强度不低于九百兆帕，屈服强度不低于五百五十兆帕，伸长率不低于百分之三十，断面收缩率不低于百分之四十，硬度值通常在洛氏硬度二十八至三十五之间。在七百摄氏度的拉伸试验中，抗拉强度仍能保持在六百兆帕以上，显示出良好的中温承载能力。持久性能方面，在九百摄氏度、一百兆帕的试验条件下，该合金的持久寿命可达到一百小时以上，伸长率保持在百分之五左右，表现出较为稳定的高温持久塑性。在八百摄氏度、二百兆帕的试验条件下，持久寿命超过二百小时，能够满足航空发动机热端部件对材料长时服役性能的要求。合金的疲劳性能同样值得关注，在八百摄氏度、应力比为零点一、最大应力三百兆帕的轴向疲劳试验条件下，循环寿命可达到十万次以上，这得益于合金内部均匀分布的碳化物颗粒对疲劳裂纹萌生的阻碍作用以及细小的晶粒组织对裂纹扩展路径的偏转效果。

该合金的显微组织特征表现为奥氏体基体上分布着颗粒状的一次碳化物和次生碳化物相，以及时效过程中析出的细小弥散的伽马撇强化相。在标准热处理状态下，晶粒度通常控制在四至六级之间，这一晶粒尺寸范围能够兼顾强度与塑性以及抗疲劳性能的综合平衡。合金中碳化物主要以 MC 型为主，富集于晶界和枝晶间区域，经过适当的热加工和热处理后，碳化物呈颗粒状均匀分布，避免了连续薄膜状碳化物对晶界韧性的不利影响。伽马撇相的体积分数在百分之十二至十五之间，颗粒尺寸约为二十至五十纳米，在高温长时服役过程中具有较好的粗化抗力，能够维持较为稳定的强化效果。

GH4199 合金的冶炼工艺通常采用真空感应炉熔炼母合金，随后经过电渣重熔或真空自耗重熔进行二次精炼，以获得良好的宏观组织和纯净度。变形加工方式包括锻造、轧制和挤压等，热加工温度区间通常控制在一千至一千一百五十摄氏度之间，终锻温度不低于九百五十摄氏度。该合金的冷加工成形性能良好，可以进行冷轧、冷拔和冷弯等操作，但考虑到冷加工硬化速率较快，中间退火工艺需要合理设计。合金的焊接性能满足航空高温结构件的使用要求，可采用氩弧焊、电子束焊和激光焊等多种方法进行连接，焊接接头系数可达到母材强度的百分之九十以上，焊后需进行消除应力退火处理。

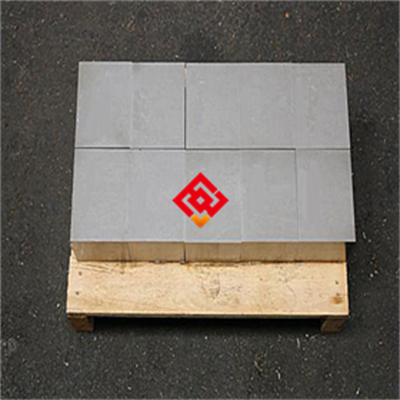

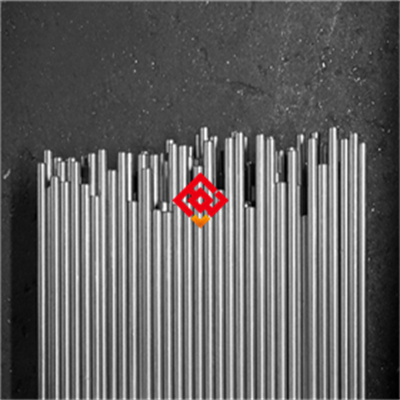

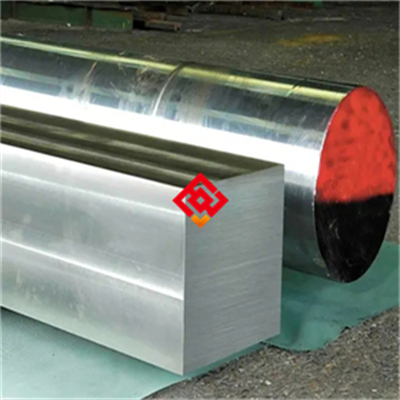

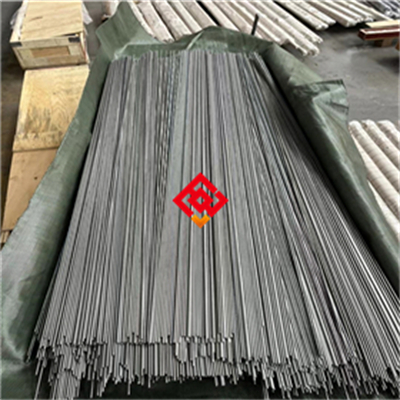

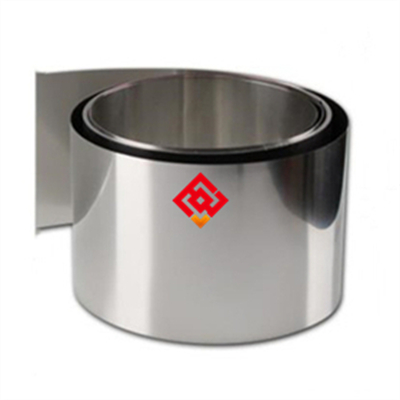

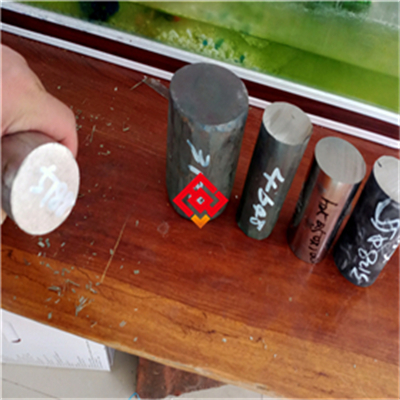

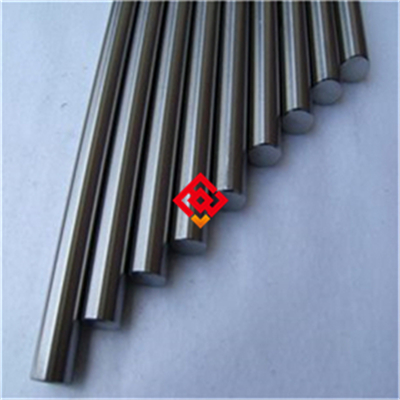

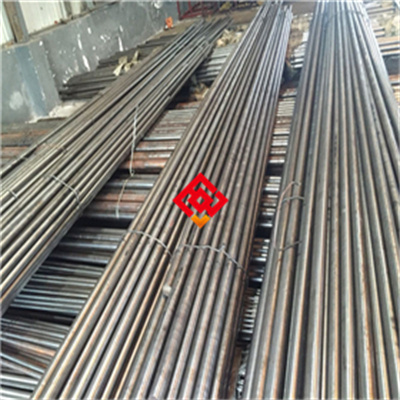

产品供货形态方面，GH4199 合金可提供热轧棒材、锻制棒材、热轧板材、冷轧薄板、带材、丝材以及锻件等多种规格产品。棒材直径范围通常为十毫米至二百毫米，长度可按用户要求提供定尺或倍尺交货，表面状态可为黑皮态、车光态或磨光态。板材厚度范围为零点五毫米至四十毫米，宽度可达一千毫米，长度最长可达三千毫米，薄板以冷轧状态供货，表面粗糙度可控制在 Ra1.6 微米以内。带材厚度范围为零点零五毫米至二毫米，宽度为五十毫米至三百毫米，成卷交货。丝材直径范围为零点五毫米至六毫米，以冷拉状态或软态供货，可用于制造高温弹簧、密封元件及焊接填充材料。锻件包括盘件、环件和异形锻件，单件重量可达五百公斤以上，按照航空标准进行超声波探伤检验，确保内部质量满足相关技术条件要求。

该合金的典型热处理制度分为固溶处理和时效处理两个环节。固溶处理温度通常选择在一千一百至一千一百五十摄氏度之间，保温时间根据材料厚度确定，一般每二十五毫米厚度保温三十分钟以上，随后进行快速冷却，冷却方式可采用水冷或风冷。时效处理温度选择在七百五十至八百度之间，保温时间四至八小时，然后空冷至室温。对于要求较高持久强度的应用场合，可适当提高固溶温度以获得较粗大的晶粒组织，而对于要求较高抗拉强度和疲劳性能的场合，则应选择较低的固溶温度以保持细晶组织。需要注意的是，该合金对热处理参数较为敏感，实际生产过程中应根据产品规格和服役条件进行工艺试验验证，以确保获得理想的组织和性能匹配。

应用领域方面，GH4199 合金主要用于制造航空发动机燃烧室机匣、火焰筒、加力燃烧室筒体、喷口调节片、涡轮外环等高温承力零部件。这些部件长期工作在七百至九百五十摄氏度的温度范围内，承受着复杂的热应力和机械应力，同时直接暴露于高温燃气环境中，对材料的抗氧化性、热疲劳抗力和组织稳定性提出了较高要求。该合金在燃气轮机领域也有广泛应用，可用于制造导向叶片、蜂窝封严环和过渡段等部件。此外，在石化工业的乙烯裂解炉管、冶金工业的连续退火炉辊以及玻璃工业的拉丝漏板等高温装备中，GH4199 合金也展现出良好的适用性，替代部分进口材料在国产化进程中发挥了积极作用。

选型参考方面，设计人员需要根据具体工况条件综合考虑温度水平、应力状态、环境介质和预期寿命等因素。对于使用温度长期超过九百五十摄氏度的场合，建议考虑镍基铸造高温合金或氧化物弥散强化合金；对于中温高应力工况，可考虑采用 GH4169 或 GH4141 等沉淀强化型合金；而 GH4199 更适合那些温度较高但应力水平适中的静载或缓变载荷结构件。采购环节中，用户应明确所需产品形态、尺寸规格、技术条件标准以及验收要求，同时关注材料的批次一致性和可追溯性。该合金的制造成本相对较高，主要源于镍铬钼钨等贵金属元素的配比以及复杂的冶炼变形工艺，因此合理的余量设计和成材率控制对于降低使用成本具有重要意义。

日常维护与存放方面，GH4199 合金制成品应避免与碳钢材料长期直接接触存放，防止铁离子污染表面进而影响高温抗氧化性能。机加工过程中应使用无硫无氯的切削液，加工后及时清洗并干燥，防止残留介质在高温服役过程中引起晶间腐蚀或应力腐蚀开裂。焊接修复作业应由具备相应资质的焊工按照经批准的工艺规程执行，焊前需对坡口区域进行严格的清理和渗透检测，焊后按照工艺要求进行消除应力处理。对于长期服役后的部件，应定期进行目视检查、尺寸测量和无损探伤，重点关注焊缝区域和应力集中部位的裂纹萌生情况，一旦发现超标缺陷应及时评估并采取相应措施。

该合金的研发背景源于我国航空工业对高性能板材类高温合金的需求，经过多年的材料优化和工艺改进，目前该合金的冶金质量、组织均匀性和批次稳定性均已达到较为成熟的工程应用水平。与国外同类合金相比，GH4199 在高温强度、抗氧化性和工艺塑性等综合性能方面具有自身特色，在部分应用场景中能够替代进口材料使用，对于保障供应链安全和降低采购成本具有现实意义。随着航空发动机推重比不断提高和地面燃机参数持续升级，对材料耐温能力和长时组织稳定性的要求也日益严格，GH4199 合金在现有基础上仍有进一步优化合金成分和改善制备工艺的空间，相关研究工作的持续推进将为该材料的应用拓展提供更加坚实的技术支撑。对于有明确选材需求的用户而言，建议在正式投产前结合具体零件结构和工作条件，开展针对性的工艺验证和性能考核，以充分评估该合金的适用性并建立可靠的热处理工艺参数窗口。
