GH4169 合金成分、力学性能、物理性能及执行标准百科解析

GH4169合金成分力学性能物理性能及执行标准百科解析

GH4169合金是一种以镍铬铁为基体的沉淀强化型变形高温合金，长期使用温度范围覆盖零下253摄氏度至650摄氏度，短时使用温度可达800摄氏度。该合金在我国航空发动机与燃气轮机领域应用广泛，同时也在石油化工、核能装备、模具制造等工业部门发挥着不可替代的作用。本文围绕GH4169合金的化学成分、力学性能、物理性能以及相关执行标准展开系统阐述，力求为材料选型、工艺制定与质量验收提供客观翔实的技术参考。

GH4169合金的化学成分设计是其优异综合性能的根本来源。该合金属于铁镍基沉淀硬化型合金，主要组成元素包括镍、铬、铁、铌、钼、钛、铝等。其中镍元素含量通常控制在百分之五十至百分之五十五之间，是维持奥氏体基体稳定性的核心元素。铬元素含量约为百分之十七至百分之二十一，主要赋予合金良好的抗氧化与耐腐蚀能力。铁元素作为平衡元素存在，含量约为百分之十七左右，这使合金在保证高温性能的同时显著降低了原材料成本。铌元素含量在百分之四点七五至百分之五点五之间，是形成主要强化相γ双撇相的关键元素，直接决定了合金的沉淀强化效果。钼元素含量约为百分之二点八至百分之三点三，通过固溶强化机制提升基体强度。钛与铝元素含量分别约为百分之零点六五至百分之一点一五和百分之零点二至百分之零点八，二者协同参与γ双撇相与γ撇相的形成过程。碳元素含量控制在百分之零点零八以内，锰、硅、磷、硫等杂质元素均严格限定在较低水平，其中磷含量不超过百分之零点零一五，硫含量不超过百分之零点零一五，硼含量约为百分之零点零零六，这些微量元素的精确控制对保证合金的冶金质量与加工塑性具有重要意义。

从强化机制角度分析，GH4169合金的主要强化相为体心四方结构的γ双撇相，其化学式大致为Ni₃Nb，该相在标准热处理制度下以细小弥散的颗粒形态均匀分布于奥氏体基体中，对位错运动形成有效阻碍，从而赋予合金显著的室温和中温强度。同时合金中还存在少量面心立方结构的γ撇相，化学式大致为Ni₃(Al,Ti)，该相在较高温度下对合金强度提供补充贡献。此外，MC型碳化物与M₂₃C₆型碳化物在晶界处析出，起到钉扎晶界、抑制晶粒长大的作用，对改善合金的持久性能与蠕变性能具有积极影响。正是这种多相复合强化的微观组织特征，使GH4169合金在650摄氏度以下展现出优异的强度水平，其屈服强度与抗拉强度均明显优于同温度条件下的奥氏体不锈钢与普通镍基合金。

在力学性能方面，GH4169合金经过标准固溶与时效处理后呈现出极为出色的强度与塑性匹配。以直径小于等于一百毫米的热轧棒材为例，室温拉伸性能通常表现为抗拉强度不低于一千二百七十五兆帕，屈服强度不低于一千零三十兆帕，断后伸长率不低于百分之十二，断面收缩率不低于百分之十五。在650摄氏度高温拉伸条件下，抗拉强度仍能维持在九百六十兆帕以上，屈服强度不低于八百六十兆帕，断后伸长率不低于百分之十。该合金的高温持久性能同样值得关注，在650摄氏度、六百九十兆帕应力条件下，持久寿命通常不低于二十五小时，断后伸长率不低于百分之五。合金的蠕变抗力优异，在长期服役条件下组织稳定性良好，γ双撇相粗化速率缓慢，能够满足航空发动机涡轮盘、压气机盘等关键转动部件对材料可靠性的严苛要求。值得注意的是，GH4169合金在650摄氏度以上服役时，γ双撇相会逐渐向δ相转变，导致强度下降，因此长期使用温度一般限定在650摄氏度以内，这一特性在选材时必须予以充分考虑。

物理性能方面，GH4169合金的密度约为每立方厘米八点二四克，在高温合金家族中属于中等水平。合金的熔点范围约为一千二百六十摄氏度至一千三百四十摄氏度，较高的熔点保证了其在高温环境下的结构稳定性。热导率随温度升高而逐渐增大，室温热导率约为每米每开尔文十四点七瓦，五百摄氏度时热导率升至约每米每开尔文二十一点八瓦，良好的导热性能有助于减少热应力集中。线膨胀系数约为每开尔文十一点八乘以十的负六次方，与奥氏体不锈钢相当，在异种材料连接设计中需重点考虑热膨胀匹配问题。合金的电阻率较高，室温电阻率约为每米每平方毫米一百二十五欧姆，这一特性使其在某些特殊电热元件应用中也有涉足。弹性模量方面，室温纵向弹性模量约为二百零五千牛每平方毫米，剪切模量约为七十七千牛每平方毫米，较高的刚性使零件在承受载荷时能够保持稳定的几何形状。合金的磁性状态为无磁性或弱磁性，这为其在精密仪器与电磁敏感环境中的应用创造了条件。

GH4169合金的冷热加工工艺性能与其组织演变规律密切相关。该合金在九百五十摄氏度至一千一百二十摄氏度温度区间内具备良好的热塑性，适合进行自由锻、模锻、轧制、挤压等热加工成形操作。热加工时需严格控制加热温度与变形量，以避免晶粒异常长大或δ相过量析出。合金的锻造温度窗口相对较窄，通常始锻温度不超过一千一百二十摄氏度，终锻温度不低于九百五十摄氏度，变形量应控制在百分之二十至百分之五十之间，以获得均匀细小的晶粒组织。冷加工方面，GH4169合金固溶态下具有较好的塑性，可进行冷轧、冷拉、冷弯等操作，但加工硬化速率较高，中间需穿插固溶软化处理以恢复塑性。焊接性能方面，该合金可采用氩弧焊、电子束焊、激光焊等多种方法进行连接，焊前需将工件表面油污与氧化皮清理干净，焊后应根据构件使用条件选择直接时效或固溶加时效处理以恢复接头性能。需要注意的是，GH4169合金的切削加工难度较大，属于典型的难加工材料，刀具磨损严重，加工时宜选用硬质合金或陶瓷刀具，配合充足的冷却润滑液，采用较低的切削速度与适中的进给量，以获得满意的表面质量与尺寸精度。

GH4169合金的热处理制度对其最终性能具有决定性影响。标准热处理工艺分为两个阶段，即固溶处理与时效处理。固溶处理温度通常为九百五十摄氏度至一千零一十摄氏度，保温一小时后油冷或水冷，该工序的目的是溶解有害相、获得过饱和固溶体并控制晶粒度。时效处理采用双级时效工艺，第一级时效温度为七百二十摄氏度保温八小时，以每分钟五十摄氏度左右的速率炉冷至六百二十摄氏度，第二级时效温度为六百二十摄氏度保温八小时后空冷。这种双级时效制度能够促进γ双撇相与γ撇相充分均匀析出，同时避免晶界处形成连续膜状δ相，从而获得强度与塑性、韧性的最佳匹配。对于不同服役条件的构件，热处理制度可进行针对性调整。例如要求高持久性能的涡轮盘锻件，可采用稍高的固溶温度以获得粗晶组织，提升蠕变抗力；要求高屈服强度与疲劳性能的紧固件，则可采用较低的固溶温度获得细晶组织。热处理过程中的炉温均匀性、装炉方式与冷却速率控制均需严格执行工艺规范，任何环节的偏差都可能导致性能不达标。

GH4169合金的适用场景覆盖多个工业领域。在航空发动机中，该合金广泛用于制造涡轮盘、压气机盘、鼓筒轴、叶片、机匣、紧固件等关键零部件，其优异的高温强度与抗氧化性能满足了发动机核心部件对材料承载能力与可靠性的要求。航天领域将该合金用于火箭发动机涡轮泵转子、壳体及各种高温结构件，在液氢液氧等极端低温与高温交变工况下保持良好的综合性能。能源领域，GH4169合金应用于核反应堆堆内构件、蒸汽发生器传热管支撑板以及地热发电设备中的高温紧固件。石油天然气开采行业利用该合金优异的耐硫化氢应力腐蚀性能，制造井下工具、阀门、井口装置等关键设备，在含硫气田环境中展现出良好的服役表现。模具工业将该合金用于压铸模具、热挤压模具与塑料模具的镶块，利用其高温硬度与抗热疲劳性能延长模具使用寿命。此外，该合金在船舶动力装置、化工反应器、玻璃纤维拉丝漏板等场景中也有成熟应用。

选型时需根据具体工况条件综合评估GH4169合金的适用性。使用温度不超过650摄氏度且对强度要求较高的结构件，该合金是理想选择。若服役温度长期超过650摄氏度，则应考虑选用其他牌号的镍基高温合金，如GH4169合金的升级替代材料GH4738或进口牌号Inconel 718的改进型。在腐蚀介质环境中使用时，需结合介质成分、浓度与温度评估合金的耐蚀性能，必要时开展针对性腐蚀试验。采购该合金材料时，应要求供应商提供完整的质量证明书，明确标注炉批号、化学成分分析报告、力学性能检验数据与无损检测结果。材料到货后宜按相应标准进行复验，重点检查化学成分、室温拉伸性能与高温持久性能是否满足技术条件要求。对于重要承力构件，建议对原材料进行超声波探伤，确保材料内部不存在超标冶金缺陷。

日常维护保养方面，GH4169合金零部件在服役期间应定期进行外观检查与尺寸测量，重点关注表面裂纹萌生、氧化腐蚀与变形情况。对于在高温环境下长期运行的部件，建议结合检修周期进行金相组织抽检，观察γ双撇相粗化程度与δ相析出量，评估材料组织老化状态。若发现零部件出现微量变形或表面微裂纹，应评估其剩余寿命并制定相应的更换计划。存放未使用的GH4169合金材料时，应保持仓库干燥通风，避免与腐蚀性介质接触，棒材与板材宜水平放置并采取适当的支撑措施防止长期弯曲变形。锻造毛坯与半成品应进行防锈处理，加工表面涂覆防锈油或采用气相防锈包装。

常见质量异议集中在力学性能不达标与冶金缺陷两类问题上。力学性能偏低通常与热处理制度执行偏差有关，如固溶温度超出上限导致晶粒粗大，或时效温度波动导致强化相析出不充分。冶金缺陷包括非金属夹杂物、残余缩孔、偏析与裂纹，这类缺陷多源于冶炼与铸锭环节控制不当。用户收到材料后若发现性能异常，应保留原始试样并委托具备资质的第三方检测机构进行复验，同时与供应商沟通追溯生产记录。正规冶炼企业生产的GH4169合金产品，其质量稳定性与批次一致性通常能够得到有效保障。

GH4169合金的国内外执行标准体系较为完善。国内标准方面，GB/T 14992规定了高温合金牌号的统一编制方法，GB/T 14994与GB/T 14995分别对应热轧棒材与冷轧板材的技术条件，GB/T 14996适用于锻材与锻件，GB/T 14997适用于冷轧薄板，GB/T 14998适用于热轧中厚板。航空行业标准如HB 6702、HB 7710等进一步细化了航空用GH4169合金锻件的技术指标与验收规则。国外对应牌号为Inconel 718，美国ASTM B637、AMS 5596、AMS 5662等标准对该牌号的棒材、板材、锻件与紧固件用材料均有明确规定。国内采购与验收时通常以GB/T标准为基础，参照航空行业标准或用户技术协议执行。用户在采购合同中应明确标注执行标准编号与版本年份，避免因标准版本差异引发争议。

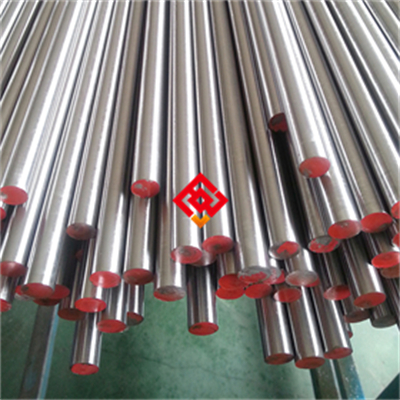

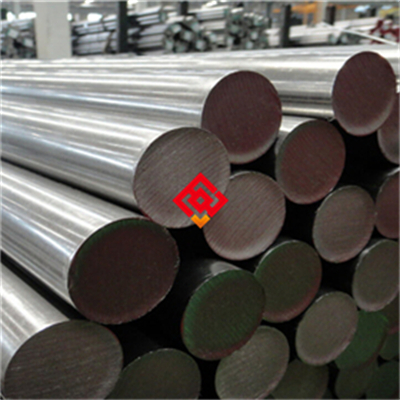

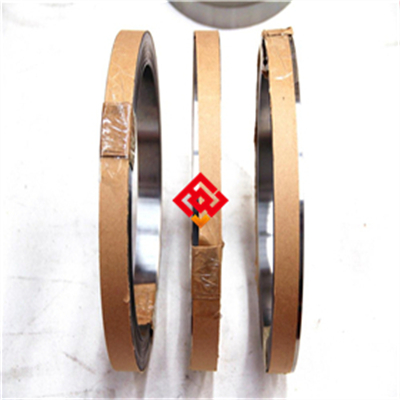

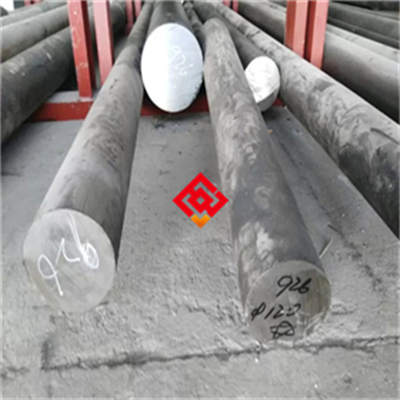

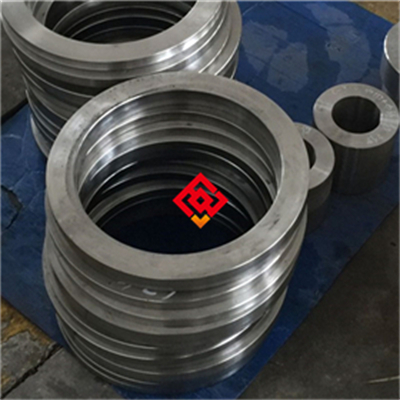

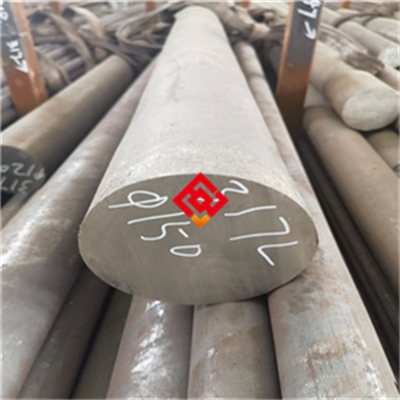

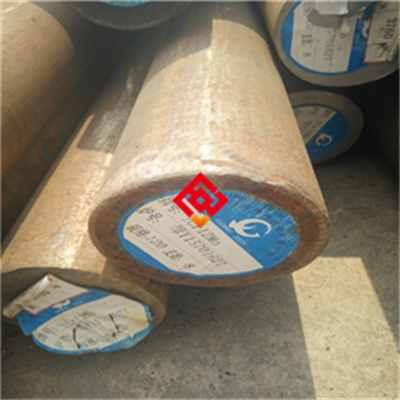

GH4169合金的供应形态较为丰富，常见包括热轧棒材、锻制棒材、冷拉棒材、热轧板材、冷轧薄板、带材、丝材、管材以及各类模锻件与自由锻件。不同形态产品的组织均匀性与力学性能水平存在一定差异，选型时应结合零件成形工艺与受力特点确定合适的原材料形态。棒材直径范围通常从十毫米至五百毫米不等，大型锻件用钢锭需经过多次镦粗与拔长工序以破碎铸态组织、改善偏析。薄板厚度可低至零点五毫米，适用于钣金冲压成形类零件。丝材广泛应用于紧固件与弹簧类产品制造，表面质量要求较高。

从行业应用价值角度审视，GH4169合金的研发成功与大规模应用解决了我国航空发动机高温部件依赖进口材料的被动局面，推动了整个高温合金产业链的技术进步。该合金兼具高强度、良好的塑性加工能力与相对合理的原材料成本，使其在众多高温合金牌号中具有突出的性价比优势。随着先进航空发动机推重比不断提升与燃气轮机进口替代进程加速，对GH4169合金的质量稳定性与批次一致性提出了更高要求。近年来国内冶金企业通过真空感应熔炼加真空自耗重熔双联工艺，结合电渣重熔技术，有效降低了合金中的气体含量与夹杂物水平，使大规格锻件探伤合格率显著提升。粉末冶金工艺制备的GH4169合金也在探索之中，有望进一步改善组织均匀性并拓展该合金的应用边界。

综合来看，GH4169合金凭借其精心设计的化学成分、成熟稳定的热处理制度与全面均衡的力学物理性能，在高温合金材料体系中占据着举足轻重的地位。无论是航空发动机核心转动部件还是石油化工耐蚀结构件，该合金都以扎实可靠的服役表现赢得了设计人员与使用单位的广泛认可。本文所梳理的化学成分数据、性能指标范围、工艺参数要点与标准体系信息，均来源于公开技术文献与行业通行认知，可作为材料选用与采购验收的基础参考资料。实际工程应用中，建议结合具体工况条件与设计规范，向材料供应商索取最新版技术说明书与质量保证文件，必要时开展专项工艺验证试验，以确保材料性能完全满足使用要求。
