周口市 BA 楼宇自控系统 + IBMS 智能化信息集成平台一体化落地方案

周口市 BA 楼宇自控系统 + IBMS 智能化信息集成平台一体化落地方案

一、方案政策背景、区域现状与项目痛点

（一）周口本地政策硬性落地要求

绿色建筑强制标准 依据周口住建局十四五建设规划，全市新建公共建筑、机关办公楼、产业园、医院校园 100% 强制执行绿色建筑标准，大型公建必须配套 BA 楼宇自控、IBMS 集成平台，纳入施工图审查、竣工验收一票否决项周口市住房...。

节能减排与双碳考核 周口作为北方清洁取暖试点城市，冬季采暖节能、建筑电气化改造为重点考核内容；全市重点公共建筑、机关单位需搭建能碳一体化管控平台，强制落实能耗在线监测、碳排放台账上报，鼓励楼宇智能化集成改造降低暖通能耗。

智慧城市建设导向 周口大力推进老旧既有建筑节能改造、超低能耗建筑建设，要求建筑弱电系统打通数据壁垒，统一集成管控，支持光伏、储能、热泵与楼宇自控联动，打造智慧楼宇示范项目河南省住房...。

（二）周口建筑普遍现存痛点

系统孤岛严重 空调、新风、照明、消防、安防、配电各自独立运行，BA 自控仅管控机电设备，无法跨系统联动，火警、停电等突发事件处置效率低下。

能耗管控粗放 冬季漫长湿冷、夏季闷热潮湿，暖通能耗占建筑总能耗 60% 以上；设备人工启停、无人区域空转普遍，无全域能耗分析，节能台账人工整理，难以通过督查审计。

运维管理低效 设备点位分散，故障事后抢修，人工全域巡检成本高；无统一运维工单体系，物业多系统来回切换管理，人力成本居高不下。

拓展兼容性差 传统 BA 系统封闭性强，无法对接光伏、数字孪生、市级能耗监管平台，难以适配长期智慧化升级需求。

（三）双系统定位与层级关系

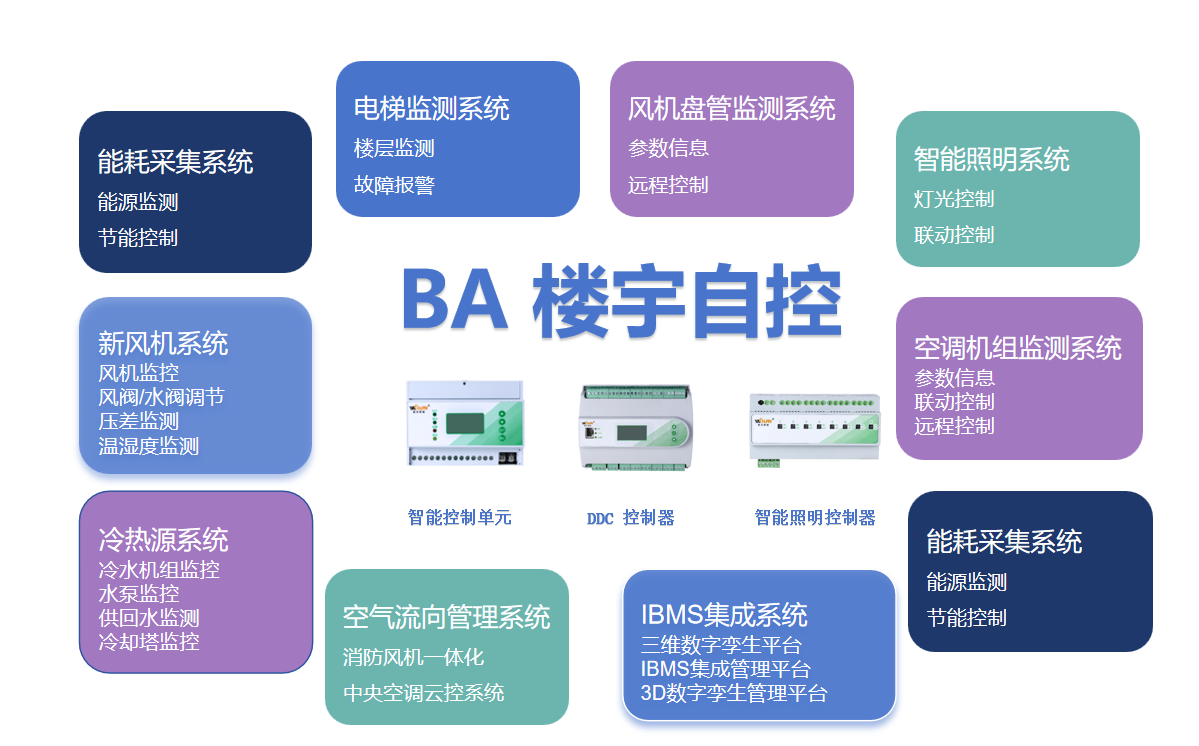

BA系统管控范围示意图

BA 楼宇自控系统（底层执行层）：以分布式 DDC 可编程控制器为核心，负责暖通空调、冷热源、新风排风、给排水、公共照明、机房机电就地精准闭环控制，断网可独立运行，是建筑节能与稳定运行的基础载体。

IBMS 智能化信息集成平台（顶层决策中枢）：不替代 BA 底层控制，统一集成 BA、消防、安防、能耗、动环、门禁、光伏等全弱电系统，实现一屏全域监控、跨系统联动、大数据分析、智能运维、碳排台账管理。

协同关系：IBMS 下发全局调度策略→BA 落地设备精准执行→BA 回传工况数据→IBMS 复盘优化策略，形成长效闭环管控体系。

二、四层标准化落地架构（适配周口新建楼宇 + 老旧改造）

第一层：现场设备层（BA 分布式部署）

按照楼栋、楼层、机房分区布设 DDC 控制器：

机房主控 DDC：管控冷水机组、换热站、水泵、冷却塔，适配周口冬季采暖防冻、夏季高温制冷群控；

楼层分区 DDC：管控新风机、排风、公共照明、楼层给排水；

末端 DDC：管控风机盘管、卫生间排风、阀门执行机构； 配套：温湿度、CO₂、CO、液位、风压传感器、变频模块。

第二层：网络传输采集层

采用工业以太网 + RS485 总线双链路组网，兼容 BACnet、Modbus、OPC UA 通用协议，加装协议网关兼容老旧异构设备；建筑内网隔离外网，保障机关、医院涉密网络安全，老旧杂乱管线支持断点续传。

第三层：IBMS 集成中台层（核心融合层）

搭建周口本地化 IBMS 智慧集成平台，独立配置采暖防冻、高温制冷、梅雨防潮、节假日节能、能耗碳排报表本地化模板：

统一接入 BA 楼宇自控、消防报警、视频安防、门禁停车、电力监控、能耗计量、光伏储能、机房动环；

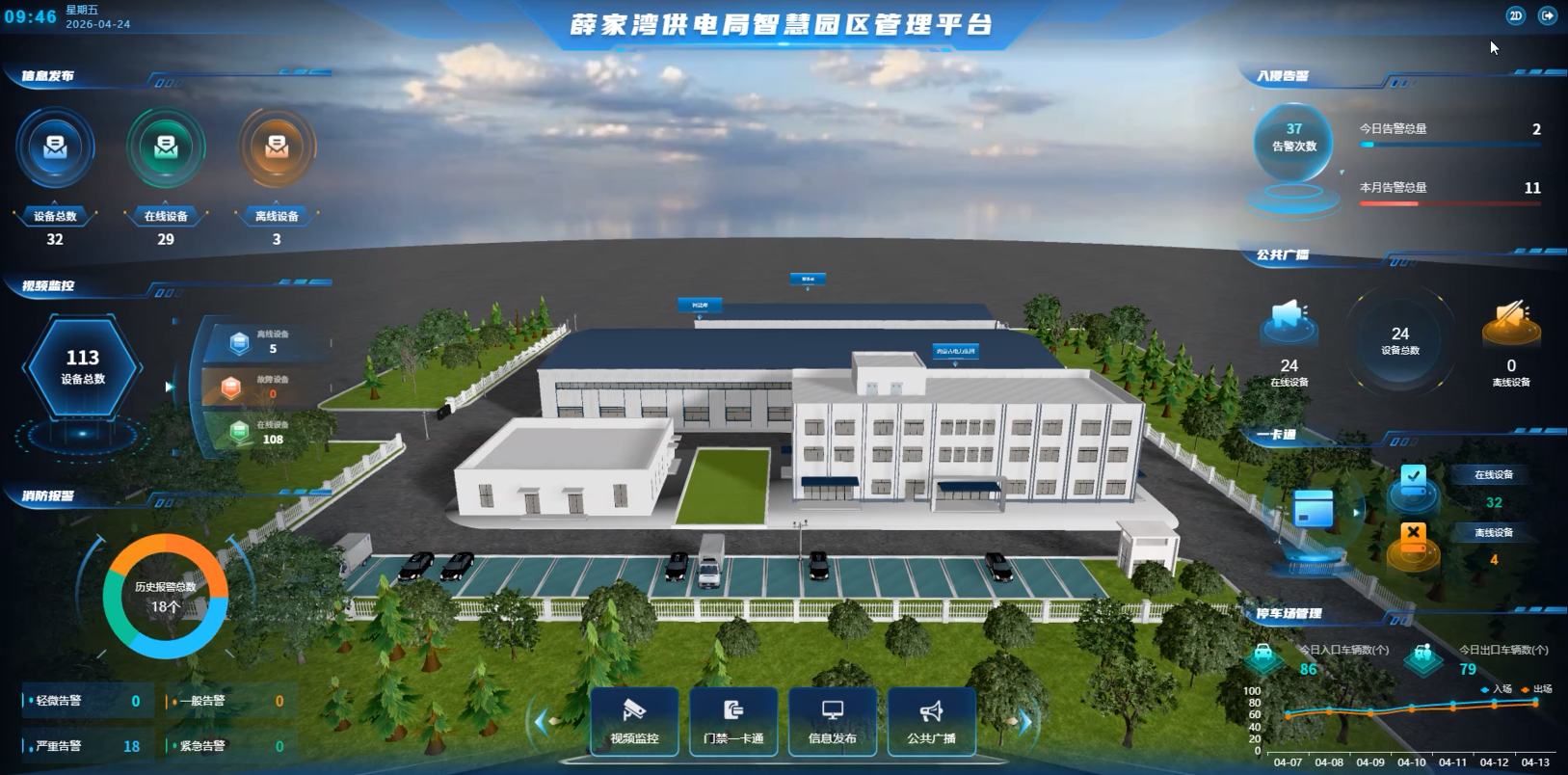

2D/3D 楼宇可视化地图，设备告警弹窗定位、远程参数调试；

自定义跨系统联动逻辑，预留市级住建能耗监管平台、数字孪生拓展接口。

第四层：多终端应用层

中控大屏：物业值班室全域态势总览；

PC 管理端：策略编辑、参数调试、报表导出、故障复盘；

移动端小程序：告警推送、工单派发、远程查看、巡检打卡。

三、本地化核心落地应用功能

功能 1：BA 精细化机电调控，打造建筑核心节能底座

冬季采暖防冻管控（周口刚需） DDC 固化防冻程序，寒潮来临自动启动管网水循环、伴热保温；IBMS 联动换热站与末端 BA，根据室外气温动态调节供暖供水温度，夜间、周末自动降低公共区域供暖负荷，杜绝管道冻裂，热力输送损耗降低 18%~25%。

夏季高温除湿制冷 BA 依据 CO₂、人流负荷动态调节空调、新风、冷却塔风机转速，IBMS 全局预判负荷峰值，提前预冷；多机组自动加减台数，空调系统综合节能 20%~30%。

潮汐分时管控 办公楼、院校严格匹配上下班、寒暑假作息，无人时段一键关停闲置区域设备；过渡季节启用全新风自然冷却，大幅缩减主机运行时长。

给排水与照明管控 BA 自动管控水箱液位、水泵启停，管网漏水实时告警；自然光联动照明调光，楼道人体感应控制，照明节电 25%~35%。

功能 2：IBMS 全域集成联动，破除系统孤岛，强化安全防护

消防应急联动（单向监测合规管控） 消防报警信号接入 IBMS，平台立刻定位火情点位，自动下发指令至 BA 系统：关停着火区域空调新风、强制启动排烟风机；同步联动门禁解锁、应急照明开启、监控画面弹窗调取、消防广播播报，全方位阻隔烟气扩散。

断电负荷分级保护 市电断电后，IBMS 统筹 BA 切断空调、普通照明等非核心负荷，优先保障 ICU、机房、安防、应急照明持续供电。

多场景智能联动 会议室预约联动 BA 提前调温通风；地下车库 CO 浓度超标联动排风调速；光伏发电量富余时，IBMS 指令 BA 提升设备利用率，最大化消纳绿电。

功能 3：能碳一体化数字化管理，满足政策考核

IBMS 汇聚 BA 设备能耗、水电冷热计量数据，按楼栋、楼层、科室、设备分项统计，自动生成能耗同比环比、负荷曲线、能耗排行榜；

自动核算建筑碳排放、可再生能源利用率，一键导出节约型机关、绿色建筑申报材料、节能审计台账，对接周口住建、机关事务局线上监管系统。

功能 4：全流程闭环智能运维，大幅压降管理成本

双重预警：BA 就地捕捉设备过载、堵转故障，IBMS 汇总能耗异常、安防预警，分级弹窗、短信、移动端推送告警；

工单闭环：系统自动标注故障点位、生成维保工单，运维人员定点检修，全域人工巡检工作量下降 65%；

设备寿命管理：BA 软启动降低机械损耗，设备寿命延长 30%，系统记录全生命周期运行数据，实现预防性维保。

功能 5：清洁能源协同适配，助力低碳建筑落地

IBMS 统一接入屋面光伏、空气源热泵等新能源设备，实时统计发电量；用电高峰指令 BA 削减非核心设备负荷，低谷开启蓄冷蓄热，提升新能源自用率，契合周口建筑电气化改造政策。
