一、建设背景：湖北医疗行业政策、地域用电现状与医院核心痛点

（一）湖北区域政策硬性要求

智慧医院建设标准：湖北省卫健委、住建厅明确，全省三甲医院、新建综合医院、平疫结合医疗机构，必须落实末端电气全域监测、电能质量治理、电气火灾前置防控，用电安全智能化纳入医院评审、改扩建竣工验收硬性指标。

公共机构节能与双碳考核：湖北全面推进医疗机构节能降碳改造，要求大型公立医院搭建用电数字化管控平台，压降暖通、设备用电损耗，建立可追溯能耗台账，对接省级公共建筑能耗监管平台。

医疗电气安全规范：遵照《医院建筑电气设计规范》，ICU、手术室、影像科、生命监护设备强制要求电压稳定、低谐波、防断电、防零线过热，杜绝设备停机、误诊、电气火灾事故。

多院区一体化导向：武汉、襄阳、宜昌、黄冈、荆门、孝感等多地三甲医院加速多院区扩张，迫切需要统一用电管控平台，解决跨院区配电管理分散、运维低效难题。

（二）湖北医院用电普遍痛点

精密设备电能污染严重：CT、核磁、呼吸机、检验仪器、手术室麻醉机均为非线性负载，叠加空调变频设备，谐波、三相不平衡、电压瞬变频发，造成影像失真、检测数据偏差、设备频繁重启报错，手术中途断电风险极高。

电气火灾隐患隐蔽突出：病房插座密集、线路老化、零线过载发热、隐性电弧频发，湖北梅雨季空气潮湿，线路受潮漏电、接头高温起火隐患大幅上升，传统保护器仅故障跳闸，无法提前预判隐患。

供电连续性保障难度大：传统配电越级跳闸频发，一处回路故障极易造成 ICU、手术室大面积停电，直接威胁病患生命安全。

管理孤岛与运维低效：门诊楼、住院楼、医技楼、传染楼配电独立管控，无统一可视化平台；人工巡检覆盖面有限，故障排查慢、整改无闭环，能耗统计依靠人工整理台账。

能耗浪费居高不下：谐波、零线杂散电流加剧线路损耗，医院全年不间断运行，无效耗电占比高，节能改造缺少精准数据支撑。

（三）DTDS 系统整体定位

DTDS 末端用电防护治理系统由现场硬件治理终端 + 云端一体化软件管控平台两部分组成：

硬件终端：分布式部署于楼层配电箱、机房列头柜、病房插座回路，就地完成谐波滤除、三相平衡调节、零线电流抑制、电弧 / 漏电 / 线路温度实时采集、毫秒级就地保护；断网可独立运行，保障医疗设备不间断供电。

软件平台：云端 + 本地中控 + 移动端三位一体智慧管控中台，实现全域用电可视化、AI 风险研判、分级告警、运维工单闭环、能耗碳排统计、跨系统集成对接。 核心定位：安全兜底、设备护航、节能降本、数字运维、系统融合，适配湖北医院平疫结合、多院区、高精密医疗设备的专属用电需求。

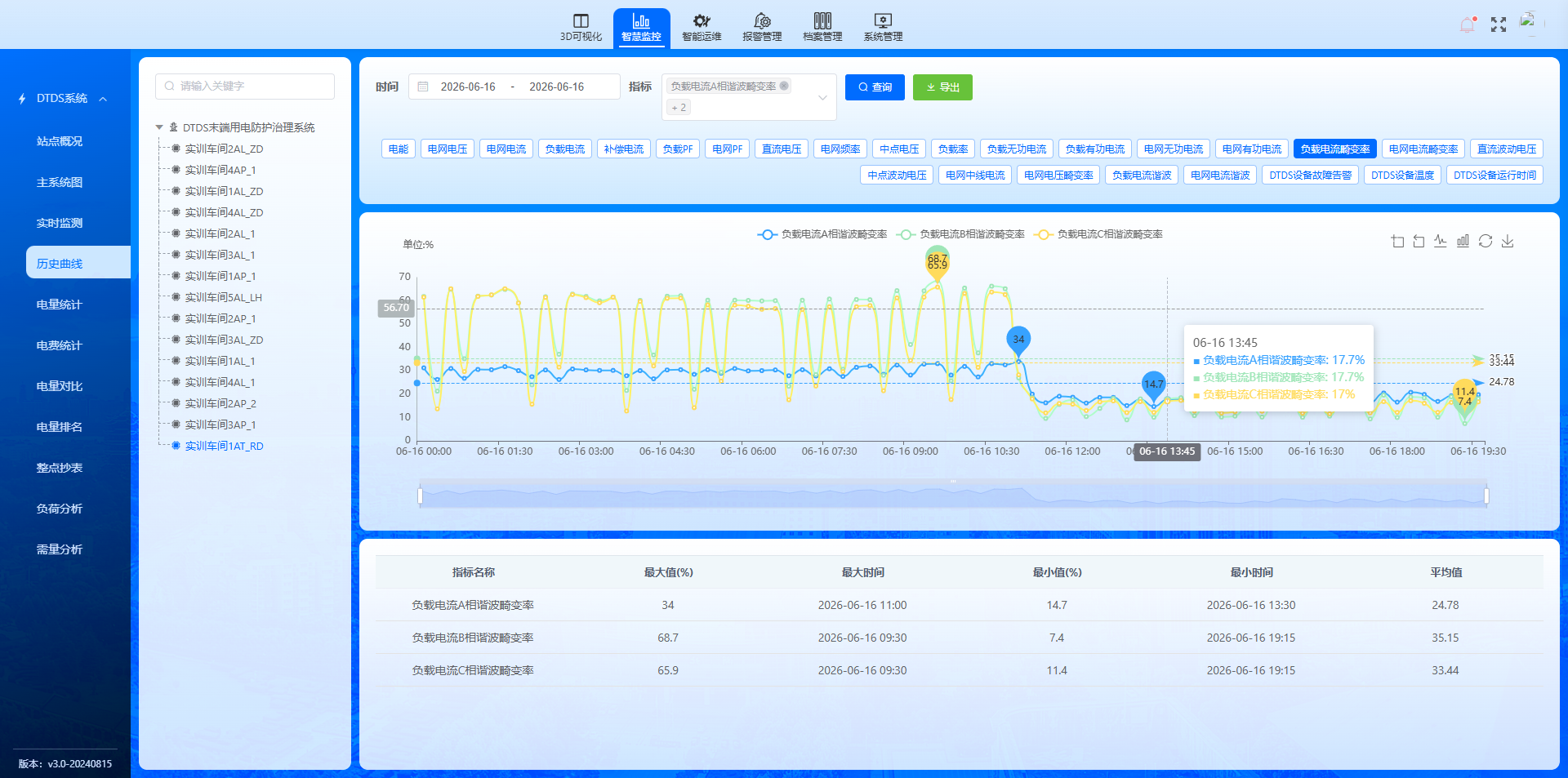

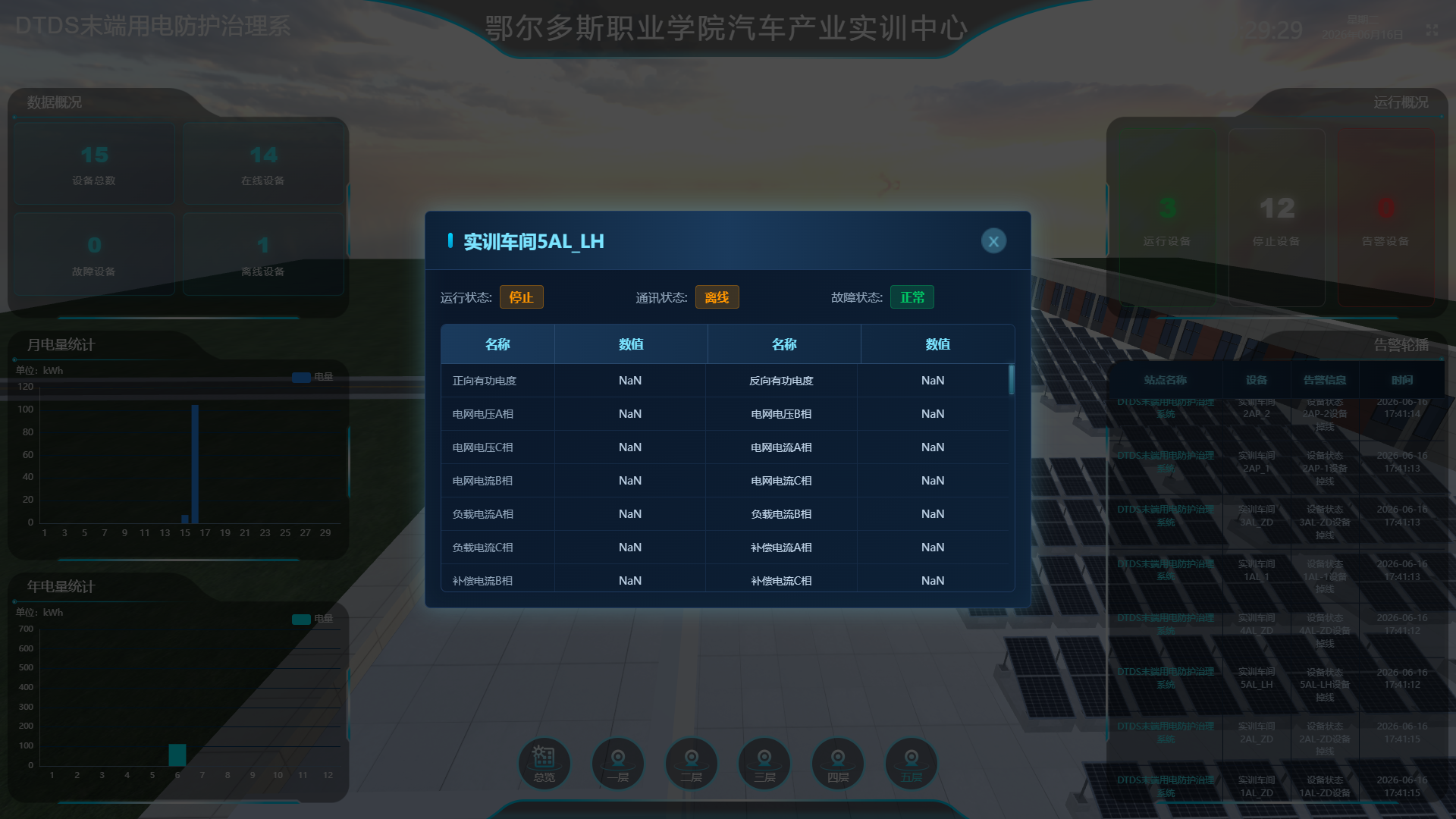

DTDS平台监控界面

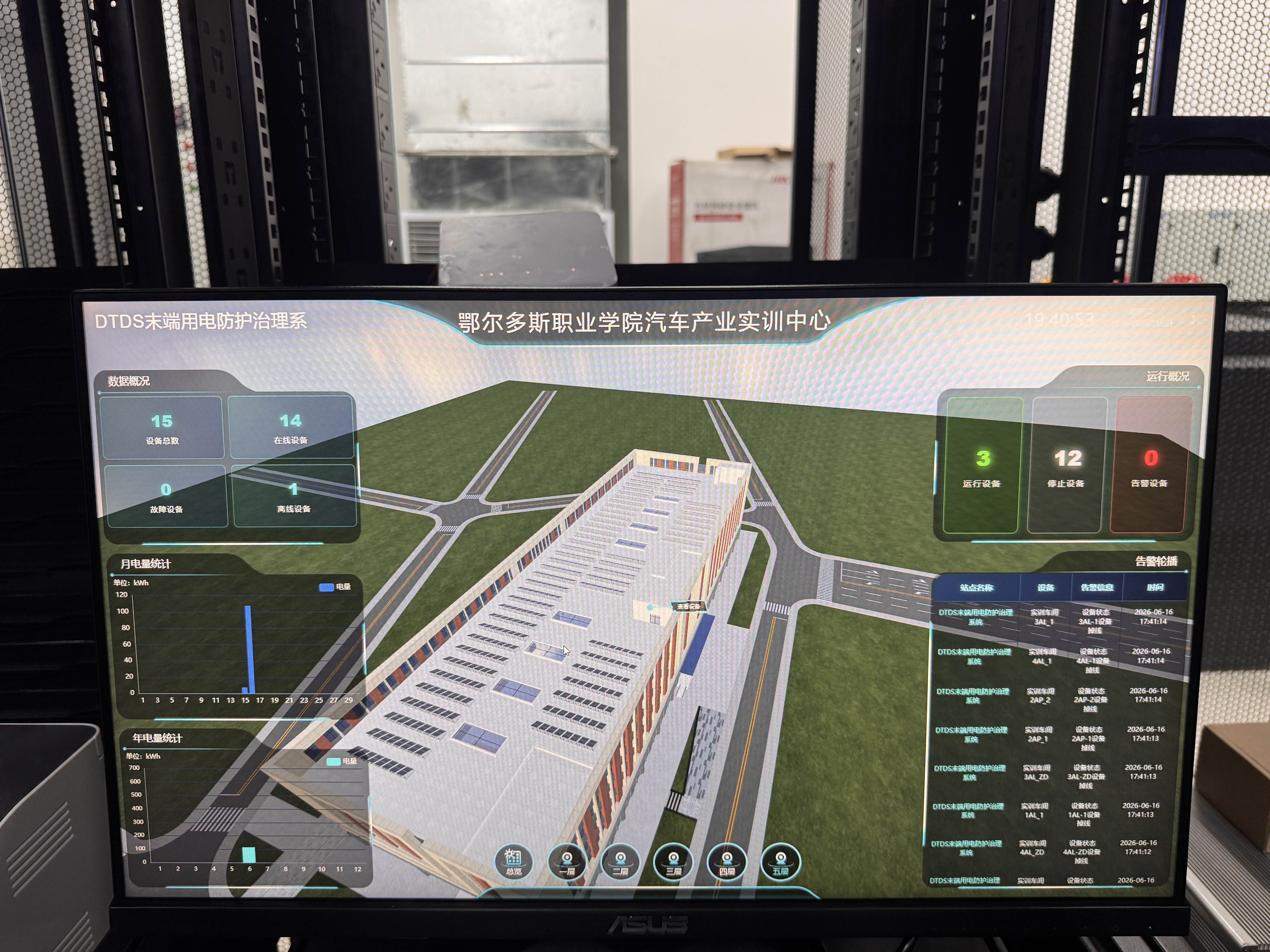

智慧用电大屏

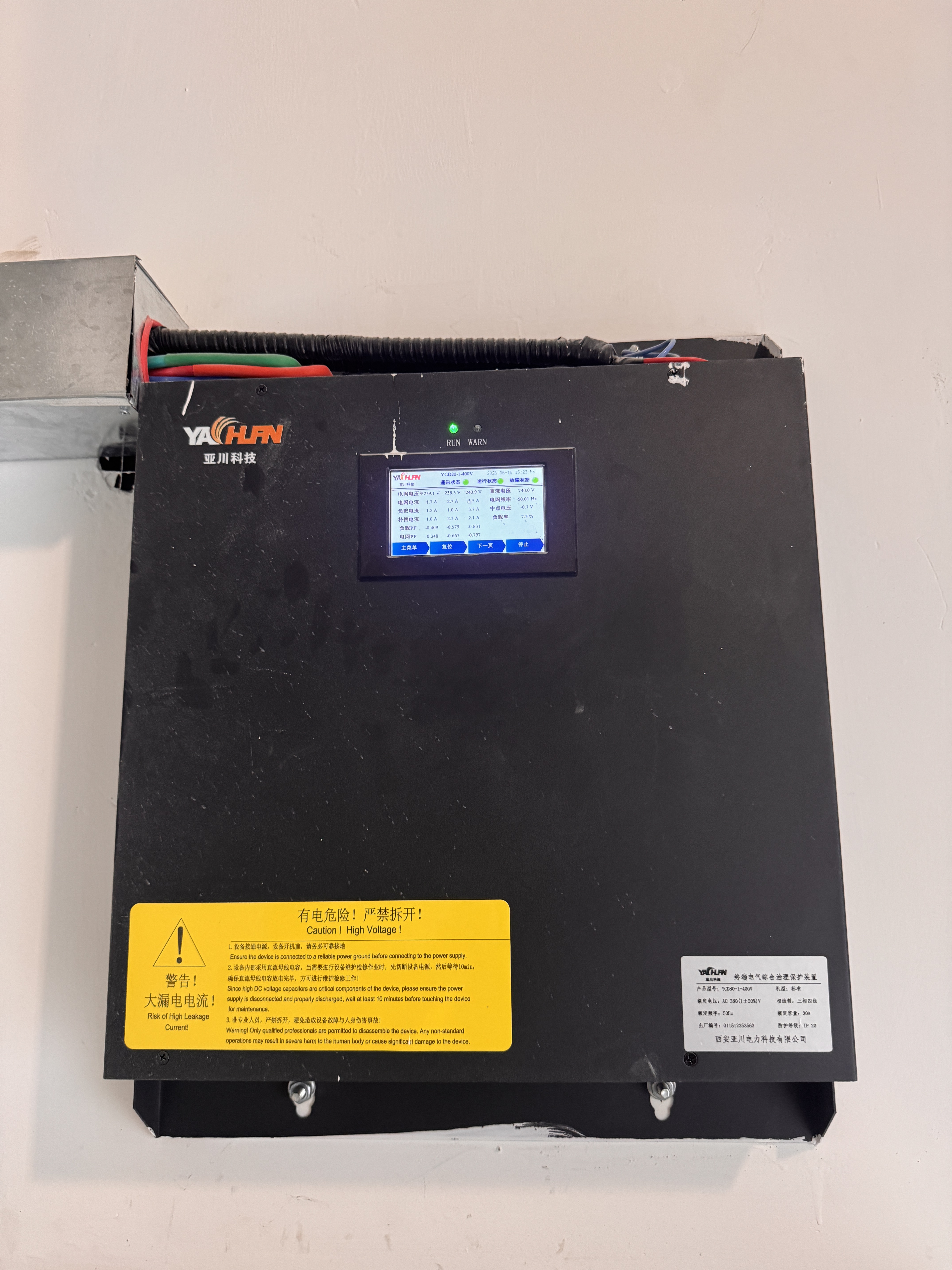

DTDS硬件终端

二、四层标准化架构（适配湖北新建医院、老旧院区升级改造）

第一层：现场感知与硬件执行层（分布式末端部署）

按照医院功能分区差异化布设 DTDS 治理终端：

核心高危区域（手术室、ICU、NICU、影像科、检验科）：高配精密治理终端，2~63 次全谐波治理、毫秒级稳压、零线深度抑制、电弧精准探测，零地电压控制在 3V 以内，保障生命设备、影像仪器极致稳定。

住院病区、门诊区域：标准型 DTDS 终端，监测插座漏电、线缆温度、回路过载，抑制零线发热，适配病房密集用电场景。

机房、配电房、传染楼、地下车库：大功率综合治理终端，搭配无线测温模块，潮湿区域强化防潮防护，适配湖北梅雨高湿环境。 配套感知器件：电压 / 电流 / 谐波采集器、温度传感器、电弧探测器、漏电流传感器。

第二层：网络传输层

采用工业以太网 + RS485 总线 + 5G 无线多链路冗余组网，兼容 Modbus、BACnet、OPC UA 通用协议：

医院内网物理隔离外网，保障医疗 HIS 系统、病历数据安全；

老旧院区杂乱管线支持断点续传，数据采样毫秒级同步上传，无延迟丢失；

边缘计算前置，异常信号就地预处理，减轻云端算力压力。

第三层：DTDS 软件集成平台（核心中枢）

搭建湖北本地化医院专属管控平台，内置梅雨季防潮防冻、诊疗设备稳压、院区分时节能、多院区统一管理、医疗应急联动五大专属模板，六大核心模块：

3D 数字孪生可视化模块：楼宇三维建模，配电箱、末端回路精准定位，故障点位直观弹窗展示，定位精度＜0.5 米。

AI 智能研判预警模块：建立医院用电 “数字指纹”，区分设备正常启停干扰与故障隐患，分级推送预警（关注 / 警戒 / 紧急三级）。

电能质量综合治理后台模块：实时展示谐波畸变率、三相不平衡度、零线电流、电压波动，远程下发治理参数。

智能运维工单模块：隐患自动生成工单、派单、打卡、整改复核全流程闭环追溯。

能耗与碳排统计模块：分科室、楼栋、设备分项计量，自动生成节能审计、碳排放报表。

系统开放集成模块：无缝对接医院 IBMS 楼宇集成、BA 自控、消防报警、安防监控、UPS 动环、省级能耗监管平台，打破数据孤岛。

第四层：多终端应用层

中控大屏：后勤指挥中心全院用电态势一屏总览；

PC 管理端：参数调试、报表导出、策略编辑、故障复盘；

手机移动端 APP：告警实时推送、远程查看、工单接收、远程简易分合闸；

本地触摸屏：配电房就地查看设备运行状态。

系统架构拓扑

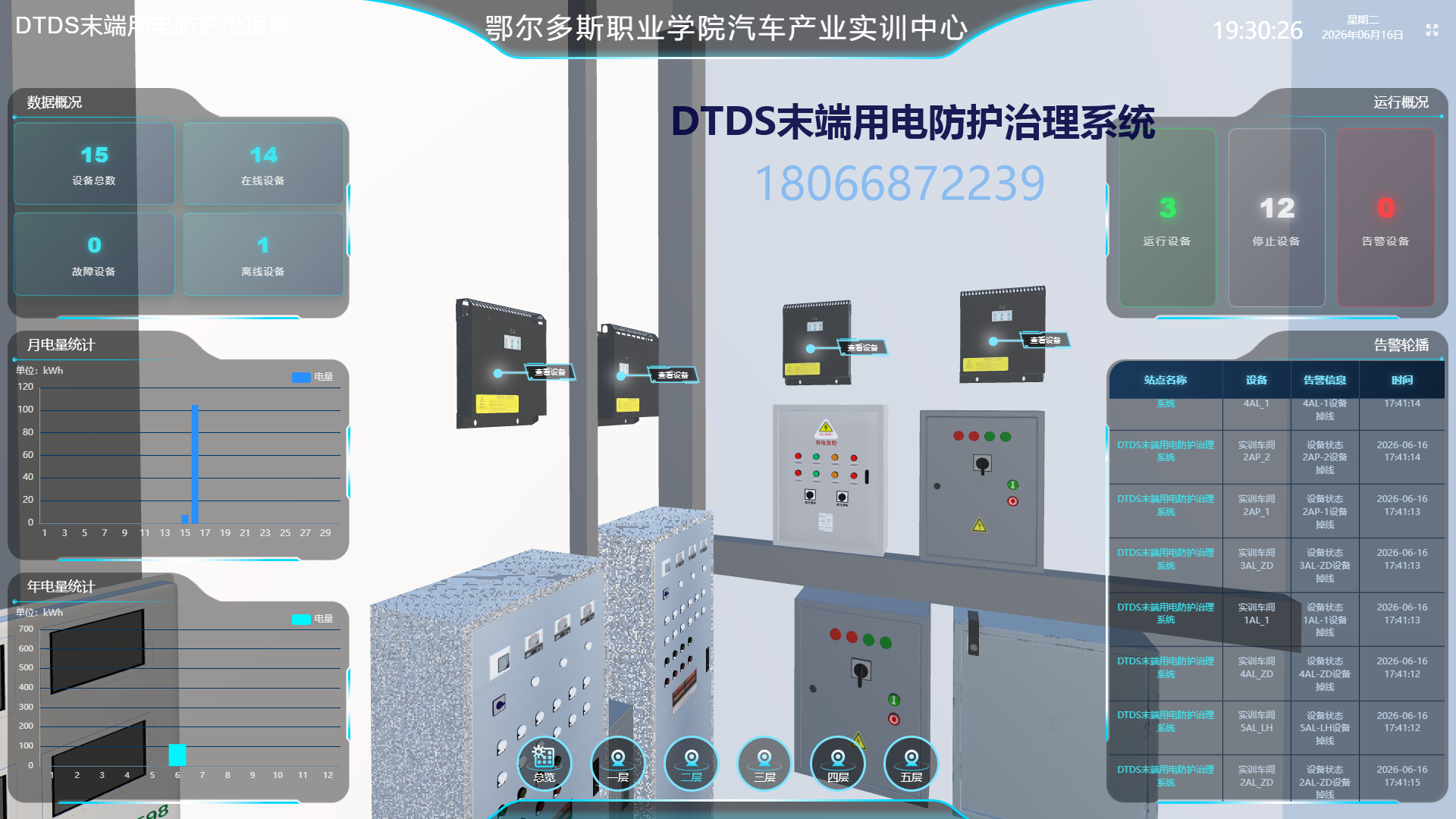

3D可视化界面

三、本地化核心落地功能（贴合湖北医院场景）

功能 1：源头防控电气火灾，筑牢医院消防安全底线

零线过热根源治理：主动滤除零序谐波，零线电流滤除率≥96%，线缆温度下降 30%~50%，彻底解决病房、设备层零线老化起火高发问题。

隐形电弧精准预警：毫秒级识别线路绝缘老化、插座打火产生的串联 / 并联电弧，梅雨潮湿环境不误报、不漏报，明火出现前提前告警。

分级漏电、过载保护：区别于传统一刀切跳闸，采用医疗选择性保护逻辑：普通回路轻微异常预警、不跳闸；ICU、手术室仅隔离故障支路，绝不越级断电，最大程度保障生命设备持续供电。

潮湿专项防护：梅雨季自动监测潮湿区域线路绝缘状态，受潮漏电第一时间预警隔离，杜绝潮湿触电、短路起火。

功能 2：电能质量精细化治理，保障诊疗精准稳定（医院核心刚需）

全频段谐波治理：动态滤除 2~63 次高低次谐波，总谐波畸变率 THDi 稳定控制在 10% 以内，CT、核磁影像失真、检验仪器数据漂移、设备误报警率下降 30% 以上。

三相负荷动态平衡：自动实时调节三相电流，不平衡度稳定≤5%，降低变压器与线路损耗，延长 UPS、精密医疗设备使用寿命。

毫秒级电压稳压补偿：快速抑制电压暂降、暂升、浪涌，电压稳定在额定 ±1%，杜绝手术、造影、急救过程设备突然重启、数据丢失，满足 IEC60601 医疗电气安全标准。

无功动态补偿：实时优化功率因数，降低医院基础电费，抑制谐波放大效应。

功能 3：全域可视化 + 多院区统一数字化管控

三维孪生全域监控：武汉、襄阳等多院区医院，平台一键切换院区视图，每条末端回路运行状态、隐患位置、能耗数据直观呈现，告别人工逐层巡检。

全维度数据采集存储：不间断记录电压、电流、功率、温度、谐波、开关状态，历史数据永久留存，故障一键录波追溯，方便事故复盘、医院评审核查。

分时智能管控：门诊高峰自动优化供电质量；夜间、节假日下调公共区域负荷；传染病病区独立用电隔离管控，适配平疫切换用电需求。

功能 4：应急联动 + 智慧运维，大幅压降后勤管理成本

消防应急联动：火警信号接入 DTDS 平台，自动关停着火区域空调与送风，强制启动排烟风机，切断故障区域非必要电源，联动应急照明、门禁解锁，快速阻隔烟气扩散。

断电负荷分级保障：市电停电时，系统自动切断普通照明、空调等非核心负荷，优先保障手术室、ICU、急诊、机房供电。

闭环智能运维：AI 预判设备老化、线路损耗，从事后抢修转为预防性维保；系统自动派发检修工单、全程追踪整改，人工巡检工作量下降 65%；设备软启动平缓启停，风机、医疗设备寿命延长 30%。

功能 5：能耗碳排数字化管理，轻松通过政策考核

自动统计全院、科室、设备分项耗电量，生成日 / 月 / 季度能耗曲线、能耗排行榜，方便医院内部能耗定额考核。

自动核算建筑碳排放、绿电利用率，一键生成节约型医疗机构、绿色医院申报材料，一键对接湖北省住建能耗线上监管平台，台账整理效率提升 90% 以上。

功能 6：清洁能源协同增效，适配湖北光伏医院推广

DTDS 平台联动医院屋顶光伏、空气源热泵，光伏发电富余时段优先供给医疗设备使用；用电高峰自动削减非核心负荷，提升新能源就地消纳率，持续降低医院市电电费开支。
