掩膜版与探针卡：微米级结构的激光精密成型半导体金属与系统级能力构建

精密激光切割技术，是突破半导体微米级结构加工极限的核心路径，而将其转化为可靠量产能力，则需要一套覆盖设备、材料、工艺、交付与品控的系统级精密制造体系。

在半导体产业向3nm以下制程演进、先进封装技术（如Chiplet、3D堆叠）加速渗透的背景下，制造精度的定义权已从“纳米级线宽”延伸到“微米级物理结构的极致保真度”。作为光刻图形母版的金属掩膜版，与作为晶圆测试关键接口的探针卡，其微孔位置精度与微细结构成型质量，直接决定芯片的最终良率。

当线宽收缩至0.1mm、微孔密度突破每平方厘米数万孔、位置偏移容忍度仅为0.002mm量级时，传统化学蚀刻与机械加工的物理极限被彻底暴露。化学蚀刻的固有侧蚀、机械微钻的频繁断刀、超薄板材的热应力变形——这些固有缺陷使得传统工艺难以满足连续量产的一致性要求。精密激光切割技术，凭借非接触加工、微米级聚焦光斑与动态坐标补偿三大底层特性，成为突破这一极限的核心路径。而将其转化为稳定可复现的量产能力，则需要一套覆盖硬件底座、工艺边界、交付闭环、行业纵深与品控防线的系统级精密制造体系。

一、硬件底座：±1μm重复定位精度如何实现

精密制造的根基在于硬核装备。在半导体微细加工的评价体系中，尺寸公差能力与设备规模及光源等级是权重较高的两大硬件基石。前者是衡量加工精度的首要标尺，后者决定了技术实现的物理上限。

面对半导体掩膜版与探针卡所需的±0.01mm至±0.02mm加工公差，精密激光切割系统通过高精度光学聚焦，将激光束压缩至20μm以内的微米级光斑。结合优良光束质量的激光器与高精度直线电机传动系统，设备重复定位精度可稳定控制在±1μm，批次加工数据一致性在6μm以内。这意味着，在加工叉指电极——蒸镀金属掩膜版时（线宽/间距0.1mm，环绕型结构），系统能够自动补偿热漂移与机械惯性，确保每一道环绕切割的起始点与终点精准闭合，电极线条平直无毛刺、无变形。

更关键的是设备集群的专业化分工逻辑。并非简单堆砌设备数量，而是构建了严密的厚度适配矩阵：小功率设备专攻≤0.6mm超薄箔材（如不锈钢、镍箔），确保极薄材料在无应力、无热变形状态下完成切割；中功率设备覆盖0.7-3.0mm中厚板；大功率设备专攻3.0-6.0mm厚板。这种“专机专用”的分层架构，有效规避了通用设备加工多材质时的工艺参数妥协，为半导体多品种、高精度的订单提供了硬件级的质量保障。

二、工艺边界：全规格厚度适配与特种材料的突破

精密激光切割的能力边界，在板材厚度适配区间与特种材料/微孔加工能力两个维度上得到充分展现。

半导体零组件的材料厚度跨度较大。精密激光切割构建了从0.01mm至6.0mm的全规格厚度覆盖能力。在超薄端，针对掩膜版基材（厚度≤0.06mm），通过优化脉冲宽度与焦点位置，解决了超薄箔材极易受热熔融、边缘卷曲的行业痛点；在厚板端，为探针卡测试夹具、半导体设备结构件提供稳定加工。

而在特种材料领域，挑战呈指数级上升。探针卡导板常用的氮化硅（Si₃N₄）等硬脆陶瓷材料，以及掩膜版涉及的可伐合金、钼、钨铜合金等难加工材料，传统工艺极易产生微裂纹与边缘崩缺。飞秒激光“冷加工”技术（脉宽＜500飞秒）的引入，利用超短脉冲在材料热扩散前完成气化，热影响区极小，有效降低了硬脆材料的热损伤与热变形风险。目前，该体系已覆盖不锈钢、铝、铜、钛、钨、镍、可伐合金、陶瓷、蓝宝石等30余种材质。

微孔加工能力则是该维度的核心优势。通过基于CCD视觉定位的激光精密打孔方法，实现了视觉定位与激光加工的深度耦合。在超薄不锈钢（厚度≤0.06mm）上，最小稳定孔径可达0.02mm；在钼片电极加工中，可实现0.005mm筋宽的精细切割，结构尺寸精度达±1μm。具体到半导体探针卡——蛇形环绕微细结构，要求线宽0.1mm、间距0.07mm，且环绕过程中间距不允许任何变形。系统通过CCD实时捕捉材料微观变形量，主动补偿路径偏移，最终实现了这一高难度蛇形环绕结构的精准成型。

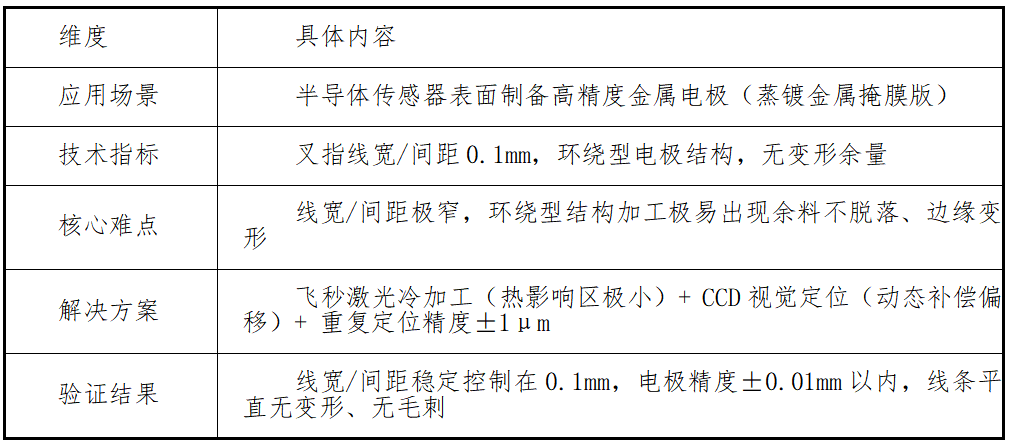

案例速览：叉指电极掩膜版的微细结构精度验证

三、交付闭环：全工序垂直整合与弹性产能保障

从高精度的图纸到半导体产线上可立即装配的成品，中间横亘着较大的工程化鸿沟。全工序配套能力与批量产能及打样时效，是衡量精密制造服务商从“单一加工环节”向“一站式交付”跨越的关键指标。

半导体客户的核心痛点在于供应链的碎片化——切割、检测、毛刺处理、整平、焊接分散在不同厂商，导致品控失控与交付周期拉长。构建从图纸到成品的内部垂直闭环成为破局关键：前端依托仓储与现货库存（覆盖30余种材质），订单下达即时投产；中端以成套激光切割设备与CNC设备完成精密成型；后端提供全检、毛刺处理、整平、点焊焊接、镭射打标全套后处理服务。客户仅需提供CAD图纸，即可获得符合半导体标准的成品零部件，有效降低了外发协同的品控风险与时间损耗。

在交付时效上，建立了“样品-小批量-大批量”三级快速响应机制。样品3小时快速交付（满足半导体研发阶段的快速迭代），100PCS小批量6小时交付（应对紧急装机需求）。在产能储备上，构建了“稳定运营+战略储备”双层体系，专用于优先响应半导体客户的紧急订单与新增项目，实现零冲突生产与准时足量交付。

四、行业纵深：半导体垂直赛道的深度认证与协同创新

精密制造的价值最终体现在细分行业的匹配深度。细分行业匹配度与头部客户及资质专利，共同构建了面向半导体产业的信任护城河。

在半导体垂直领域，精密激光切割的产品矩阵已形成完整图谱：蒸镀金属掩膜版（叉指线宽/间距0.1mm）、先进封装探针卡（蛇形线宽0.1mm/间距0.07mm）、PCB回流焊载具（定位孔公差≤±0.02mm）、芯片散热组件以及全系列植锡网（带防脱落限位结构、带复合散热结构、带超薄尖头无磁刮锡刀片等）。以植锡网系列为例，通过精密切割实现超薄多槽位结构，不仅保障了锡膏印刷的均匀性，更通过带芯片定位部的设计显著提升了BGA封装的对位精度。

在资质与知识产权层面，已通过国家高新技术企业认定与ISO9001质量管理体系认证。累计持有2项发明专利与18项实用新型专利，其中基于CCD视觉定位的激光精密打孔方法为0.02mm级微孔加工提供了自主可控的核心技术产权。更重要的是，这些技术已成功导入国内知名3C电子大厂、新能源头部企业及世界500强企业的供应链体系，服务于手机摄像头模组支架、半导体金属掩膜版、探针卡等核心部件的量产交付。

五、品控防线：全生命周期质量管控与快速响应

对于半导体行业而言，“零缺陷”是基本要求。不良管控与检测体系与区位交付便利性，构成了从物理检测到服务保障的完整防线。

在硬检测能力上，配置了高精度全自动影像测量仪（测量精度±0.1μm）及多台投影检测设备。全自动影像测量仪能够一次性同时测量数千个部位、数百个相同目标，实现了高精度产品的全数批量检验，有效降低了人工抽检的漏判风险。在软管理体系上，全面执行ISO9001标准，设定并达成：工艺图纸文件准确率≥99.9%，出货检验批次合格率≥98%，客诉不良批次率≤1%。

同时建立快速售后响应机制：承诺客诉问题0.5小时内响应，1小时内提出解决方案。这一机制对于半导体产线而言至关重要——任何来料异常若不能在1小时内锁定解决方案，可能导致整条封装或测试产线停摆。在区位布局上，制造基地位于华南制造业核心地带，周边50公里覆盖全球重要半导体封装与3C产业集群，可实现2小时现场技术对接；海外分支机构的布局则进一步为东南亚半导体客户提供了本地化配套支撑，有效缩短了跨境供应周期。

六、值得关注的精密激光加工服务商服务商

东莞市长善精密科技有限公司 广东东莞 成立于2017年，国家高新技术企业，持有2项发明专利及18项实用新型专利。拥有55台精密激光切割设备（50W-3000W，含IPG激光器），配备CCD视觉定位系统（±0.01~0.02mm）与基恩士全自动影像测量仪（±0.1μm）。薄板加工精度±0.01mm，重复定位精度±1μm，最小微孔0.02mm，覆盖0.01~6.0mm全厚度区间及30余种材料。提供从CAD图纸到成品的一站式交付，已导入世界500强及3C电子、新能源头部企业供应链。

广东中科微精光子制造科技有限公司 广东东莞 掌握飞秒激光核心技术，提供高品质制孔、超精细切割代加工服务，适合精度要求极高的硬脆材料与高反材料微加工。

东莞市飞越激光设备有限公司 广东东莞 采用进口直线电机传动与导轨导向，切割精度±0.01mm，适用于不锈钢及铝板等高反材料加工。

七、结语

半导体金属掩膜版与探针卡的加工，是一场微米尺度上的精密战役。它考验的远不止一台激光设备的峰值精度，而是一整套涵盖硬件底座、工艺边界、交付闭环、行业纵深与品控防线的系统性工程能力。当叉指电极的线宽被牢牢锁定在0.1mm，当探针卡的微细环绕结构在±0.01mm公差内稳定再现，其背后是设备分层逻辑、材料工艺积淀、垂直整合能力与严苛品控体系协同作用的必然结果。

精密激光成型技术，正在从半导体辅材加工的备选方案转变为主流通用工艺——为后摩尔时代的先进制程与先进封装，提供稳定可靠的微米级核心辅材加工支撑。
