一、基础定义

DDC（Direct Digital Control，直接数字控制器）是楼宇自控（BA）、暖通冷热源、智慧医院 / 机房系统的现场核心智能控制单元，内置嵌入式微处理器，依托 I/O 采集现场传感器数据，通过预设程序自主运算输出控制指令，断网可本地独立运行整套控制逻辑，无需上位机平台干预，是机电自动化的现场执行大脑。

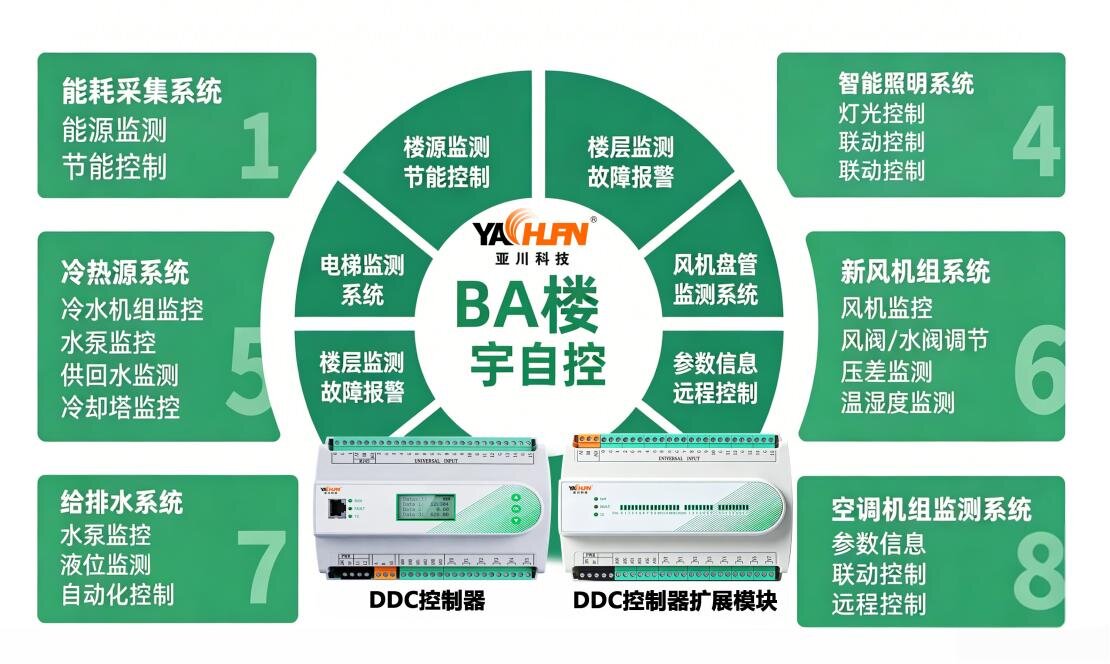

DDC控制器实物

二、硬件基础：四类核心 I/O 端口（信号接口）

DDC 依靠 4 类端口完成 “采集 - 输出” 交互，是物理层基础：

AI 模拟量输入 接收连续变化模拟信号：温湿度、CO₂、水压、电压、流量，标准信号：0~10V、4~20mA，用来采集环境、设备实时参数。

DI 数字量输入 接收通断开关信号：风机启停、设备故障、水流开关、防火触点、门磁，仅识别 “开 / 关、正常 / 故障” 两种状态。

AO 模拟量输出 输出连续调节信号（0~10V、4~20mA），无级微调：电动水阀 / 风阀开度、变频器频率、水泵风机转速，用于恒温恒湿、负荷精细化调节。

DO 数字量输出 输出继电器开关信号，通断控制：水泵、风机、接触器、电磁阀的启停、回路通断、联锁保护。

三、完整工作原理（闭环自动控制）

DDC 遵循「信号采集→A/D 转换→逻辑运算→D/A 转换→指令输出→状态反馈」闭环循环，全程毫秒级自动执行，分为 4 个阶段：

阶段 1：现场信号采集

AI/DI 端口持续采集传感器、设备触点的物理信号，模拟电压 / 电流送入控制器。

阶段 2：模数 A/D 转换

把连续的模拟电信号，转换成单片机可识别的二进制数字信号，同时完成滤波降噪、异常信号剔除。

阶段 3：核心运算处理（最关键）

调取内存固化程序：PID 算法、时序排班、设备联锁、防冻 / 消防安全逻辑；

将实时采集值与人工预设目标值对比，计算差值；

根据偏差自动运算调节幅度（温度偏高→计算阀门开大角度；负荷降低→计算水泵降频幅度）。

阶段 4：数模 D/A 转换 + 指令输出

连续调节需求：D/A 转换后 AO 输出，无级调节阀门、风机转速；

开关启停需求：DO 输出继电器通断，控制设备启停、回路切断。

阶段 5：反馈闭环 + 联网上传

设备动作后，传感器持续回传最新参数，DDC 实时修正输出，稳定参数； 同时通过 BACnet、Modbus 总线，把运行数据、故障告警上传至 IBMS、BA 上位平台，接收远程参数修改指令。

核心特质：本地自治能力

网络中断、上位机宕机时，DDC 本地逻辑不丢失，独立完成恒温、防冻、消防联锁、故障保护，保障医院、机房等关键场景设备不停机、安全不失效。

四、详细产品核心功能

（一）基础参数监测与采集功能

全域采集温湿度、CO₂、压差、液位、水流、电压电流、设备运行状态；

实时故障捕捉：过载、短路、滤网堵塞、低温冻管、漏电异常；

数据本地存储、历史曲线记录，支持故障录波回溯。

（二）精准调节控制功能（PID 算法核心）

恒温恒湿闭环调控 广泛用于手术室、ICU、精密机房：自动调节冷热阀、加湿除湿阀，把温湿度稳定在 ±0.3℃、±3% RH 高精度区间；

风量 / 水压变频调节 根据负荷动态调节风机、水泵频率，解决管网水力失衡、冷热不均问题；

空气质量管控 CO₂超标自动开大新风阀、增大换气量，密闭空间抑菌降污。

（三）时序与排班节能功能

自定义 7 天时间表：工作日、午休、夜间、节假日自动切换工况；

无人模式：办公室、病房夜间自动降负荷，公共区域定时关停；

过渡季自然冷却：春秋气温适宜时关停冷水主机，依靠新风自然降温，大幅节电。

（四）设备联锁与安全保护功能（医疗 / 机房刚需）

设备启停顺序联锁 冷热源机房标准逻辑：冷却塔→冷却泵→冷冻泵→冷水主机，禁止违规启停损坏机组；停机反向顺序执行；

消防应急联锁 火警信号接入 DDC，立刻关停着火区域空调送风、切断普通回路电源、强制开启排烟风机；

防冻防潮保护 低温自动启动管路水循环、伴热保温；高湿环境联动除湿排风，适配湖北梅雨、北方寒冬气候；

故障备用轮换 水泵、风机故障自动切换备用设备，均衡机组运行时长，延长设备寿命。

（五）告警与智能运维功能

三级分级告警：提示预警、故障警戒、紧急停机，本地声光 + 平台弹窗 + 手机短信多渠道推送；

故障定位：精准标注异常点位，降低人工排查时长；

预防性预判：AI 分析设备温升、损耗趋势，由事后抢修转为提前维保。

（六）组网通信与系统集成功能

标准开放协议：BACnet IP/MSTP、Modbus RTU/TCP，行业通用兼容；

分布式组网：多台 DDC 分区组网，统一接入 BA、IBMS、DCIM、能耗监管平台；

远程管控：支持网页、移动端在线修改设定值、查看状态、下发控制指令；

可扩展：外接 I/O 扩展模块，灵活扩容点位，适配老旧改造项目。

（七）能耗精细化管理功能

分项统计空调、水泵、冷热源能耗，自动计算 PUE、能效比；

负荷预判优化机组运行策略，暖通系统综合节能 20%~35%；

自动生成节能审计、绿色建筑、医院评审台账报表。

五、主流典型应用场景工作示例

示例 1：医院手术室 DDC 恒温控制

AI 采集手术室回风温湿度；

DDC 对比设定 24℃、湿度 55%，温度偏高→PID 计算冷水阀开大角度；

AO 输出调节冷水阀，降温稳定；湿度偏高→开启除湿模式；

风机故障 DI 告警、火警联动立刻关停新风，全程闭环稳定。

示例 2：冷热源机房群控

末端多 DDC 汇总冷热负荷，机房 DDC 测算总需求；

自动增减冷水机组台数、调节水泵变频；

夜间谷电自动蓄冷，日间高峰释冷削峰，联动防冻、水流保护。
