ZG35Cr24Ni7SiN 淬火吊筐用于熄焦车 耐热冲击 高温工件转运安全稳固

产品基本信息

品牌与产地

产品品牌为宸霄金属，生产厂家为无锡宸霄金属材料有限公司，生产基地坐落于江苏无锡，依托当地完备特种铸造产业链，完成熔炼、铸造、精加工、理化检测全流程自主生产制造，企业可生产全系列耐热钢铸件，覆盖高铬镍耐热铸钢、镍基钴基耐热合金、特殊改性耐热钢三大品类，牌号包含 ZG40Cr9Si2、ZG40Cr25Ni20、ZG40Cr25Ni20Si2、ZG35Cr24Ni7SiN、ZG40Cr30Ni20、ZG40Cr28Ni48W5Si2、ZG40Cr28Ni35Nb、ZG30Cr18Mn12Si2N、ZG3Cr26Ni12、ZG8Cr26Ni4Mn3N、ZG40Cr28Ni16、ZG30Cr22Ni7Si2NRe、ZG40Cr24Ni9Si2NRe、ZG40Ni35Cr25Nb、ZG40Cr25Ni35Si2、ZG40Cr30Ni16Si2NRe、ZG8Cr26Ni7Mn3NRe、ZG30Cr26Ni9WSiNRe、ZG40Cr24Ni4Mn3SiNRe、ZG25Cr21Ni11Si2NRe、ZG3Cr25Ni9Si2、3Cr25Ni10Si2NRe、ZG35Ni24Cr18Si2、ZG40Cr22Ni10Si2、1Cr25Ni20Si2、2Cr25Ni20Si2、2Cr25Ni35Si2、HK40、2535、310S、06Cr25Ni20、Cr21Ni11W2.5、Cr28Ni45、Cr28Ni6、Cr26Ni5、Cr24、Cr20Ni4、Cr20、Cr28、SCH13、SCH15，镍基钴基耐热合金 Co20、Co40、Co50、Co60、NiMo8、1.4848、1.4837、1.4841、1.4857、1.447、GX2CrNiMoN22‑5‑3、1.4776、1.4823、G32NiCrMo8‑5‑4，特殊改性耐热钢 ZGCr16Ni15Mo3Si5、ZGCr20NiMoCu、ZG40Cr28Si2、ZGCr22Ni4N、20Cr2Ni4N、20Cr2Ni4A、3Cr24Ni7Ce、3Cr24Ni7N、ZG30Cr26Ni5、KMTBCr12、KMTBCr20Mo、KMTBCr35Ni4Mo2Mn8Re、KMRBCr15Mo、MT‑4、12MDV6 等，可根据客户工况完成牌号选型与非标定制。

核心功能

ZG35Cr24Ni7SiN 淬火吊筐属于热处理专用高温工装，主要用于井式炉、台车炉、渗碳炉内部工件承载、盛装与高温吊装转运。在淬火、回火、渗碳、碳氮共渗等热处理工序中，将批量金属工件集中装载，依靠一体式吊耳配合起重设备完成工件入炉、出炉、淬火转移作业，镂空网格结构保障炉内热气流充分流通，让工件受热均匀，同时承受高温自重与工件载荷，实现批量工件稳定热处理作业，减少工件散落磕碰，提升热处理生产效率。

技术特点

本产品采用 ZG35Cr24Ni7SiN 氮强化奥氏体耐热铸钢，执行 GB/T8492 耐热铸钢国家标准，整体消失模一体铸造成型，后续进行高温去应力退火处理，消除铸件铸造残余应力，整体无焊接拼接，吊耳与筐体本体一体成型，受力强度更高。材料依靠氮元素进行基体强化，在保证高温性能前提下降低镍元素使用占比，兼顾使用性能与成本优势。材料具备优异高温抗蠕变性能，长期高温重载工况下不易发生下垂变形；抗氧化性能突出，炉膛高温氧化环境下表面生成致密氧化防护层，减缓基体氧化起皮脱落；抗热疲劳性能优秀，可承受多次升温‑淬火骤冷循环，抗热震开裂能力强，同时具备良好抗渗碳能力，在渗碳炉气氛环境下不易发生基体渗碳脆化，可耐受炉内弱腐蚀介质侵蚀。产品结构上设置加厚加强边框，网格镂空开孔经过力学优化，兼顾通气散热与结构强度，吊耳部位做加厚补强处理，分散吊装受力，支持标准规格以及非标尺寸定制，筐体长宽高、吊耳结构、网格孔径均可按照客户炉体、工件规格调整加工。常温工况抗拉强度不低于 540MPa，屈服强度不低于 340MPa，延伸率≥12%，1000℃高温环境抗拉强度可达 280MPa 以上，能够持续承受工件重载载荷。

应用领域

广泛应用于机械热处理行业，适配井式淬火炉、台车热处理炉、渗碳炉、回火炉、箱式多用炉设备，用于弹簧、紧固件、标准件、五金零部件的淬火、回火、渗碳、碳氮共渗加工。同时适配粉末冶金烧结、陶瓷构件高温烧制工况；焦化、冶金行业部分高温工件转运工装场景同样可以选用该材质吊筐。对于 950‑1050℃区间、频繁冷热循环、有渗碳气氛的连续热处理生产线，该吊筐是高性价比工装选择，对比高镍牌号铸件能够有效控制工装采购成本，适合中小型热处理加工厂以及连续化批量热处理产线使用。

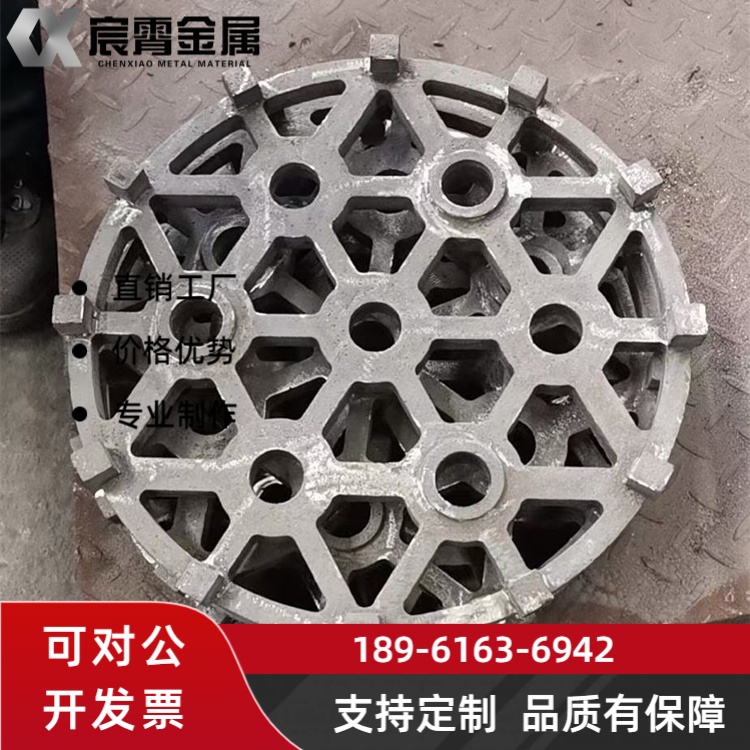

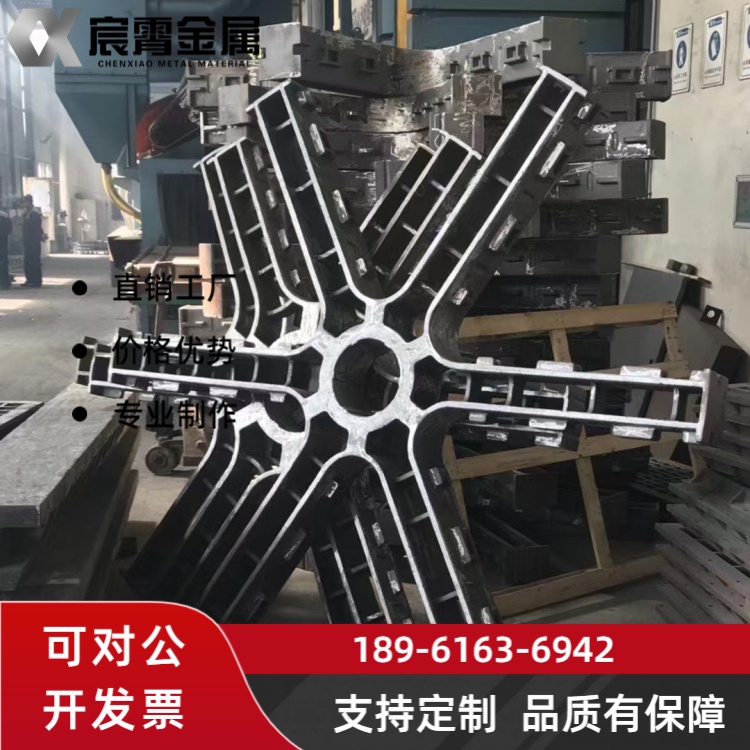

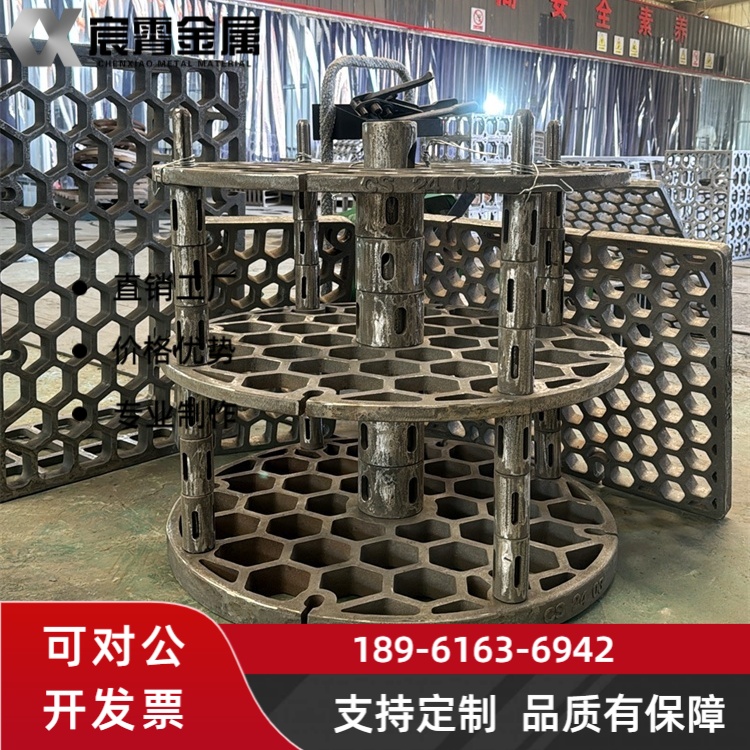

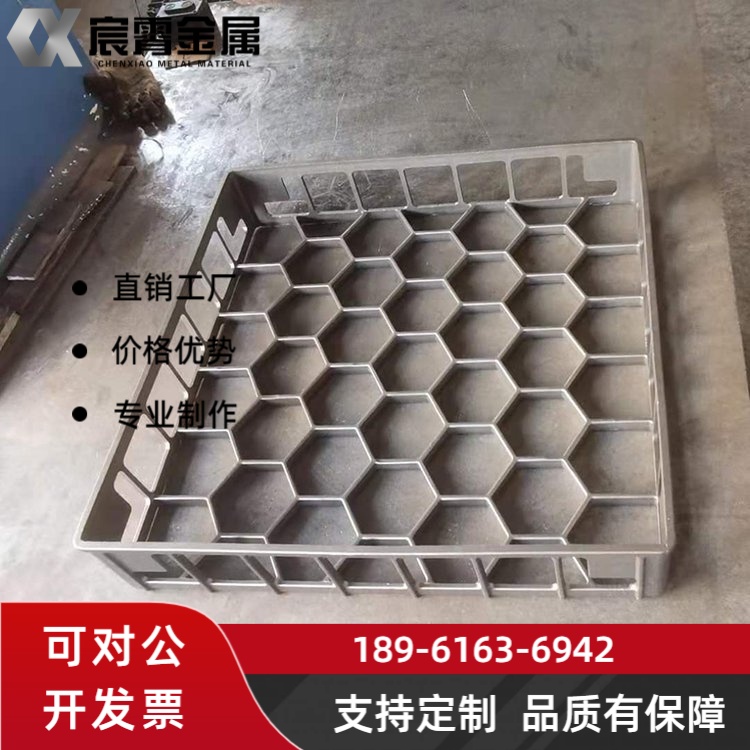

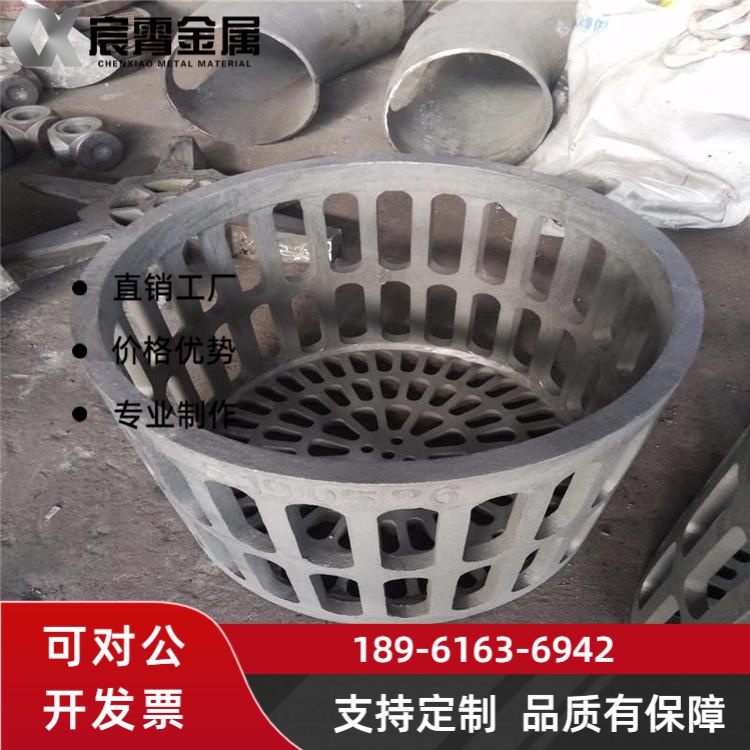

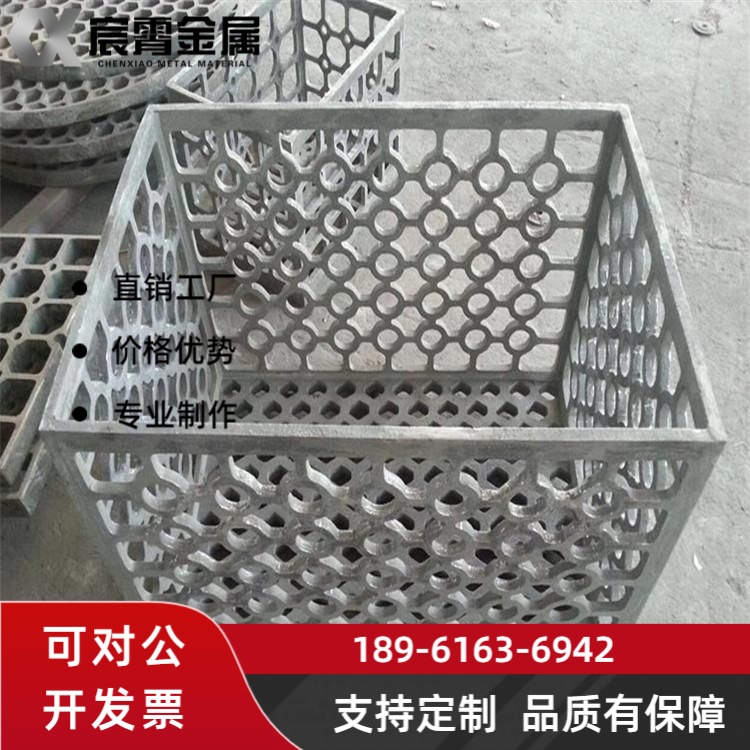

产品图片

产品参数

详细参数

产品牌号 ZG35Cr24Ni7SiN，俗称镍七氮耐热铸钢；化学成分质量分数：碳 0.30‑0.40%，硅 1.30‑2.00%，铬 23.0‑25.5%，镍 6.0‑8.5%，锰 0.8‑1.5%，氮 0.20‑0.35%，硫磷严格控制在国标允许范围内。长期连续安全工作温度 950‑1050℃，短时峰值耐受温度可达 1100℃，不建议长时间维持峰值温度作业。常规成品尺寸覆盖方形 600×400×300mm 至 1200×800×600mm，圆形吊筐直径 Φ300‑Φ1500mm，高度 400‑2000mm，全部支持非标来图定制；力学性能：常温抗拉≥540MPa，屈服≥340MPa，延伸率≥12%；铸造工艺为消失模整体铸造 + 高温去应力处理；承重根据筐体规格、壁厚定制，标准款常规额定承重 500‑2000kg；表面状态为铸造毛坯，可按需做打磨清理处理；尺寸加工精度 IT10‑IT12 等级。

注意事项

1、温度管控：吊筐长期使用温度不可超过 1050℃，禁止长时间在 1100℃以上高温环境服役，会加速蠕变变形，缩短使用寿命；冷态吊筐禁止直接投入 1000℃以上高温炉膛，停机重启使用前，需要 200‑300℃低温预热，消除温差应力，规避热震开裂风险。 2、装载与吊装：严格遵守额定承重，禁止超载；工件需要均匀平铺摆放，严禁单点集中重压、单侧偏载，防止局部应力集中变形。吊装作业前检查吊耳、筐体边框，出现裂纹、明显变形缺陷禁止投入使用；起吊吊钩和吊耳完全咬合，禁止歪拉斜吊，起落平稳，避免磕碰撞击炉体、池壁，减少冲击损伤。 3、淬火冷却：出炉淬火下放过程缓慢操作，禁止高空直接砸入冷却液，避免剧烈热冲击；不适合直接投入强腐蚀性淬火介质长期使用。 4、维护保养：定期清理筐体内部氧化皮、炉渣残留，杂质堆积会阻碍散热，加剧局部高温损伤；吊筐出现明显变形、大面积开裂、吊耳损伤时及时更换；闲置存放放置干燥通风位置，避免潮湿酸碱环境侵蚀；不允许私自切割焊接改造吊筐本体，焊接会破坏耐热铸钢金相组织，极易引发使用断裂失效。

应用与建议

购买建议

选型优先结合自身热处理炉型、工作温度、工件重量、工件形态综合判断。如果工厂炉内长期温度稳定 950‑1050℃，同时存在渗碳工艺工况，ZG35Cr24Ni7SiN 属于高性价比牌号，对比 ZG40Cr25Ni20 等高镍牌号，在满足工况前提下可以降低采购成本。小型热处理加工厂，日处理工件 3 吨以内，优先选用市面标准规格吊筐，供货周期短，通用性强；日产 5 吨以上大批量连续生产线，建议定制加厚壁厚非标吊筐，提升单筐装载量，延长工装使用寿命。处理细小标准件工件，选择加密网格孔径吊筐，防止小件掉落；重型大工件加工，需要向厂家明确最大单筐承重，适当加厚吊耳与筐体边框。如果实际工况长期超过 1050℃，或者强腐蚀硫化气氛环境，不建议选用本材质，需要升级更高牌号耐热铸钢，如 ZG40Cr25Ni20Si2 等。采购时应当要求厂家提供材质理化检测报告，确认铸件牌号成分达标，拒绝成分不达标的回收料铸件，保障高温服役安全。

价格标准

该类耐热钢吊筐产品按照重量计价，市场主流单价受原材料镍铬合金行情、产品壁厚、加工复杂度、订单采购数量共同浮动。ZG35Cr24Ni7SiN 淬火吊筐市场参考单价区间依据原材料行情波动，定制非标产品、小批量订单单价会有所上浮；标准现货规格大批量采购价格更低。采购过程中不能只对比单价，低价格产品常存在合金元素不达标、壁厚偷减问题，会造成吊筐短期开裂变形，增加停机更换成本，建议优先选择可出具材质报告的源头铸造厂家合作。

服务与保障

无锡宸霄金属材料有限公司作为源头生产厂家，提供标准现货以及来图来样非标定制服务，前期提供工况选型技术支持，根据客户炉型、温度、工件情况推荐合适牌号与结构方案；产品出厂附带材质理化检测报告。交付之后提供技术指导，讲解吊筐安装、吊装、预热、日常维护相关要点；产品铸造本体缺陷，在正常工况规范使用条件下提供对应售后保障；人为超载、超温、违规焊接改造、撞击磕碰造成损坏不在保障范围。支持客户后期旧件修复技术咨询，提供整套耐热钢工装配套选型咨询服务。
