CuNi44Mn1 加锰高镍铜电阻率高用于电位器绕组

CuNi44Mn1加锰高镍铜电阻率高用于电位器绕组

电位器绕组材料的选择直接关系到电位器的稳定性与使用寿命，在众多合金材料中，CuNi44Mn1加锰高镍铜合金以其稳定的电阻特性和良好的加工表现，成为高精度电位器绕组领域的常用材料之一。这种材料在行业内也被称为锰铜合金或高镍铜合金，其核心成分包含约百分之四十四的镍以及百分之左右的锰元素，其余为铜及微量杂质。镍元素的加入显著提升了合金的电阻率，而锰元素的添加则主要用于改善合金的电阻温度系数，使电位器在不同环境温度下都能保持较为一致的输出特性。

从电阻率来看，CuNi44Mn1合金的电阻率通常稳定在每米平方毫米零点四九欧姆左右，这一数值远高于普通纯铜的电阻率水平，能够满足电位器绕组对高电阻值的需求。电阻率的高低直接决定了绕组在有限空间内能获得的目标阻值，较高的电阻率意味着可以使用更短的导线实现相同的阻值，这对于小型化电位器设计尤为重要。同时该合金的电阻温度系数控制在正负四十ppm每摄氏度以内，部分严格控制的批次甚至能做到正负二十ppm每摄氏度，这意味着当环境温度在负六十摄氏度至正一百八十摄氏度范围内变化时，电位器的阻值漂移幅度非常有限，能够保障精密电路系统长期运行的稳定性。

材料的机械性能同样值得关注。CuNi44Mn1合金的抗拉强度通常在四百至五百五十兆帕之间，延伸率不低于百分之二十五，这种强度与韧性的组合使其在绕制过程中不易断裂，能够适应细线径的高速自动绕线操作。电位器绕组通常需要将合金线材绕制在绝缘骨架上，线径从零点零三毫米至零点二毫米不等，较细的线径对材料的均匀性和表面质量要求极高。该合金经过真空熔炼和严格控制的热处理工艺后，内部组织均匀致密，表面光洁无裂纹，能够有效避免绕线过程中的断线问题，提高生产效率和成品率。

从原材料选用角度分析，CuNi44Mn1的生产对原材料的纯度要求较为严格。电解铜板、电解镍板以及电解锰是主要的生产原料，其中镍板的纯度需达到百分之九十九点九以上，锰元素的添加则采用中间合金的形式，以避免直接加入纯锰时因熔点差异造成的成分偏析。熔炼过程通常在真空感应炉中进行，真空环境能够有效去除金属液中的气体和低熔点杂质，减少氧化物夹杂，从而保证合金的纯净度。浇铸后的铸锭需要经过均匀化处理，使镍和锰元素在铜基体中充分扩散，消除枝晶偏析，为后续的塑性加工奠定基础。

加工工艺方面，CuNi44Mn1合金的变形加工主要通过热锻、热轧和冷拉拔相结合的方式完成。热加工温度一般控制在八百至九百五十摄氏度之间，在这个温度区间内合金具有良好的塑性和较低的变形抗力，适合进行较大变形量的开坯轧制。冷拉拔工序则用于制备细线径产品，拉拔过程中需要采用多道次小变形量的工艺方案，每道次的压缩率控制在百分之十五至百分之二十之间，中间配合适当的软化退火处理。软化退火温度通常在六百至七百摄氏度之间，保温时间根据线径大小而定，退火后的晶粒度控制在细晶范围，既保证了材料的柔软性又避免了因晶粒粗大导致的表面橘皮缺陷。

电位器绕组对合金线材的圆度要求很高，CuNi44Mn1产品在成品拉拔后还需经过精密矫直和抛光处理，确保线材的圆度偏差控制在直径公差范围之内。表面质量直接影响到绕组层间的绝缘性能，如果线材表面存在毛刺、划痕或残留润滑剂，在电位器使用过程中可能引发层间短路或接触不良等故障。因此成品线材在出厂前会经过严格的表面检测，采用涡流探伤和视觉检测相结合的方式，剔除任何存在表面缺陷的产品。对于超细线产品，还会增加扫描电镜抽检环节，观察表面微观形貌，确保没有任何微裂纹或夹杂物暴露在表面。

在实际应用场景中，CuNi44Mn1合金绕组电位器广泛用于仪器仪表、工业控制、航空航天电子设备以及精密测量电路。例如在伺服系统反馈回路中，电位器作为位置传感器需要长期稳定输出与角度成线性关系的电压信号，绕组材料的电阻温度稳定性直接决定了整个控制系统在不同工况下的精度表现。在高温环境下工作的电位器，如汽车发动机舱内的传感器电路，对绕组材料的高温抗氧化性也有一定要求，CuNi44Mn1合金在二百摄氏度以内的大气环境中能够保持表面稳定，不会出现明显的氧化增重或电阻漂移现象。

安装操作方面，使用CuNi44Mn1绕组电位器时需要注意绕线张力的控制。过大的张力可能导致线材被拉细，使实际阻值偏离设计值，过小的张力则会造成绕组松散，影响电位器的机械稳定性和噪声特性。建议在绕线过程中使用张力反馈装置，将张力波动控制在设定值的正负百分之五以内。绕组完成后需要进行绝缘处理，通常采用浸渍绝缘漆或涂覆三防漆的方式，固化后形成完整的绝缘保护层，这不仅能提高绕组层的电气强度，还能增强抗振动冲击的能力。在焊接引出端时，推荐使用含银焊料，焊接温度控制在三百五十摄氏度左右，避免长时间高温加热导致线材局部退火软化，影响绕组的机械强度。

日常维护保养方面，CuNi44Mn1合金本身具有较强的耐腐蚀性能，在干燥清洁的环境中几乎不会发生锈蚀。但在湿度较大或含有腐蚀性气体的工业环境中，电位器的金属裸露部分仍建议涂抹薄层防护油脂。电接触滑动部位需要定期清洁，使用无水乙醇或专用电子清洗剂擦拭，去除碳膜和氧化层残留，保持接触电阻的稳定。如果电位器长期工作在振动环境中，需要定期检查安装紧固件是否松动，避免因机械松动导致绕组引线疲劳断裂。

选型参考建议方面，采购人员在选择CuNi44Mn1电位器绕组材料时，需要根据目标阻值、允许的阻值公差、工作温度范围以及线径要求综合考量。绕组阻值的估算可以采用公式R等于电阻率乘以导线长度除以截面积来计算，但实际绕制过程中由于张力拉伸和退火处理的影响，线材的电阻率会有微小变化，建议首件试制后根据实测阻值微调绕线匝数。对于要求高精度的电位器，应选用电阻温度系数更小的批次材料，并在出厂前进行老化处理，消除内应力引起的阻值漂移。对于工作温度范围较宽的应用场合，还需关注合金在低温下的电阻变化规律，CuNi44Mn1在低温下电阻率会略有下降，但变化幅度较小，能够满足大多数工业级产品的使用要求。

从行业应用价值角度分析，CuNi44Mn1加锰高镍铜合金在电位器绕组材料领域占据着不可替代的位置。与康铜材料相比，它的电阻温度系数更小，与镍铬合金相比，它的焊接性能和抗氧化性能更优，与锰铜合金相比，它的机械强度更高，更适合细线径高速绕制。这些综合性能优势使得它在精密电位器、可变电阻器、衰减器以及传感器等产品中得到了广泛应用。随着电子设备向小型化、高精度方向发展，对绕组材料性能的要求也在不断提高，CuNi44Mn1合金通过优化成分配比和加工工艺，其性能潜力仍在持续挖掘之中。

常见问题方面，使用者有时会遇到电位器阻值不稳定或噪声增大的情况。这通常与绕组材料表面污染或滑动触点的接触压力不当有关。对于CuNi44Mn1合金绕组，如果表面残留有加工过程中的润滑剂未彻底清除，在通电运行后可能形成绝缘膜，导致接触电阻增大。解决方法是选用经过严格清洗工艺的产品，并在装配前对绕组表面进行等离子清洗或溶剂清洗。另一个常见问题是绕线过程中线材的伸长率变化导致阻值分布不均，这可以通过选用延伸率更均匀的批次材料并优化绕线参数来解决。该合金的焊接性能良好，采用松香型助焊剂配合锡铅焊料或含银焊料均可获得可靠的焊点，焊接后应使用酒精清洗残留助焊剂，防止腐蚀。

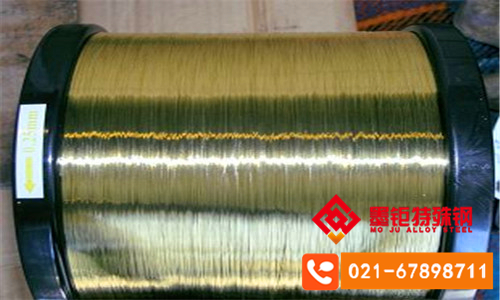

CuNi44Mn1加锰高镍铜电阻合金的包装通常采用工字轮或轴装形式，根据线径和总长度的不同选择合适的包装规格。细线径产品一般使用塑料工字轮，内衬软质泡沫垫层防止线材表面擦伤，粗线径产品则采用铁轴包装，外层缠绕防锈纸和塑料薄膜。运输过程中应避免重压和潮湿，存放环境保持干燥通风，相对湿度不超过百分之六十。该合金在正常储存条件下保质期较长，但建议遵循先进先出的库存管理原则，避免长期存放导致表面轻微氧化影响焊接性能。

综合来看，CuNi44Mn1加锰高镍铜合金以其高电阻率、低电阻温度系数、良好的机械加工性能和稳定的化学稳定性，成为电位器绕组制造领域一款成熟可靠的材料选择。无论是从事精密电阻元件研发的工程师，还是负责电子元器件采购的供应链人员，了解该材料的性能特点和应用要点都有助于做出更合理的技术决策和采购方案。随着电子制造行业对元件一致性和可靠性的要求不断提升，CuNi44Mn1合金材料的品质控制水平也在持续进步，为高精度电位器产品的规模化生产提供了坚实的材料基础。
