方案总述

本系统面向北京 A 级 / Tier3-Tier4 商用 IDC、政务算力中心、央企总部机房、互联网超算中心打造，以DCIM 机房动环监测做微观安全兜底、BA 楼宇自控（DDC 底层）做整栋建筑机电全局节能调控、数字孪生可视化做统一智慧运维大脑，三套系统深度融合、虚实联动，严格对标《北京市数据中心绿色发展导则》、国家 PUE 管控、等保 2.0、数据中心数字孪生行业规范，解决北京机房高密度散热、城市峰谷电价能耗管控、多系统孤岛、故障定位慢、运维成本高等痛点，实现机房高可靠、低 PUE、可视化、无人值守、全生命周期智能化运维。

一、项目背景与北京本地化硬性建设要求

1、北京数据中心行业核心痛点

高密度算力散热压力大：北京算力机房机柜功率普遍 5-15kW，局部热点频发，单机柜高温极易引发服务器宕机；

能耗政策严苛：北京新建大型 IDC 强制 PUE≤1.3，存量机房 PUE 严控 1.5 以内，峰段电价高昂，粗放制冷耗电成本极高；

多系统割裂：动环、BA 消防、安防、配电各自独立，告警无法跨系统联动，故障排查耗时久；

运维人力成本高：机房设备数量庞大，人工巡检效率低，事后抢修模式风险高；

安全管控严格：首都机房等级要求高，断电、漏水、火情、电池热失控零容忍，需全链路预警。

2、北京落地合规标准

地方导则：《北京市数据中心绿色发展导则（2024 修订）》，500kW 以上机房必须秒级动力环境采集、智能化联动调控；

国标：GB/T50174 数据中心设计规范、T/DZJN 47—2021《数据中心数字孪生技术规范》、等保 2.0；

能耗考核：北京算力项目节能审查、电力配额与智能化系统、PUE 指标直接挂钩，数据需接入北京市绿色算力监管平台。

3、三大系统定位与层级分工

表格

系统层级定位管控范围核心作用

DCIM 机房动环监测系统机房微观感知层机房内部：UPS、蓄电池、精密空调、机柜 PDU、微环境温湿度、漏水、烟感、门禁、配电、IT 资产7×24 高精度监测、故障秒级预警、机房 IT 设备安全兜底，聚焦机柜内部安全

BA 楼宇自控系统（DDC 可编程控制器）整栋建筑控制执行层机房外部整栋楼宇：冷水机组、冷却水泵、冷却塔、新风、给排水、公共照明、换热系统冷源全局 AI 群控、负荷动态调节、自然冷源利用，从源头降低整体能耗、优化 PUE 指标

数字孪生可视化平台顶层运维决策大脑园区 - 楼栋 - 机房 - 机柜 - 元器件全层级全域融合1:1 虚拟复刻、统一数据中台、可视化巡检、仿真推演、应急指挥、管理驾驶舱、对外展示汇报

三者闭环联动逻辑

上行采集：动环采集机房微观数据、BA 采集楼宇机电工况，全部实时上传数字孪生平台汇总展示；

下行执行：孪生平台 AI 分析给出优化策略→下发指令至 BA-DC 动环系统，DDC、精密空调就地自动调节；

安全兜底：网络中断时，DDC 本地控制逻辑、动环本地告警联动独立运行，不依赖上层孪生平台，保障机房基础安全。

二、四层一体化整体技术架构

第一层：全域感知采集层

1、机房动环采集点位

机柜微环境温湿度、列头柜、UPS、蓄电池内阻 / 温度、精密空调、漏水绳、烟感、门禁、视频、PDU 电流电压、柴油发电机组、消防信号。

2、BA 楼宇自控采集点位

冷水机组、冷却 / 冷冻水泵、冷却塔、新风机组、给排水液位、公共照明、室外气象站、管道压力 / 温度传感器。

3、硬件防护适配北京工况

机房控制柜恒温除湿、户外设备 IP65 防护、全域防雷模块，北方冬季防冻伴热模块，适配北京冬季低温、夏季高温、雷雨多发气候。

4、通信协议

统一兼容 BACnet IP、Modbus RTU/TCP、OPC UA、SNMP，无缝对接主流精密空调、UPS、消防主机。

第二层：底层控制执行层（动环 DCIM+BA-DDC）

（1）DCIM 动环监测系统核心功能

动力系统监测 实时监测 UPS 运行参数、蓄电池健康预测、配电柜三相电参、柴油机组启停与燃油监测，预判电池热失控、电压畸变隐患。

环境精细化监控 机柜级多点温湿度采集，热力图展示机房热点；定位漏水监测，1 米级漏水精准定位；烟感、气体浓度实时采集。

资产与容量管理 机柜 U 位占用、负载、承重可视化统计，自动计算机房剩余上架容量，服务器资产台账全生命周期管理。

分级告警闭环 预警、一般告警、紧急故障三级推送（弹窗、短信、电话、APP），告警自动绑定运维工单，形成 “告警 - 派单 - 维修 - 归档” 闭环。

本地联动 漏水联动关闭进水阀、高温联动就近精密空调提频、火情联动排风与门禁解锁。

机柜热力分布图

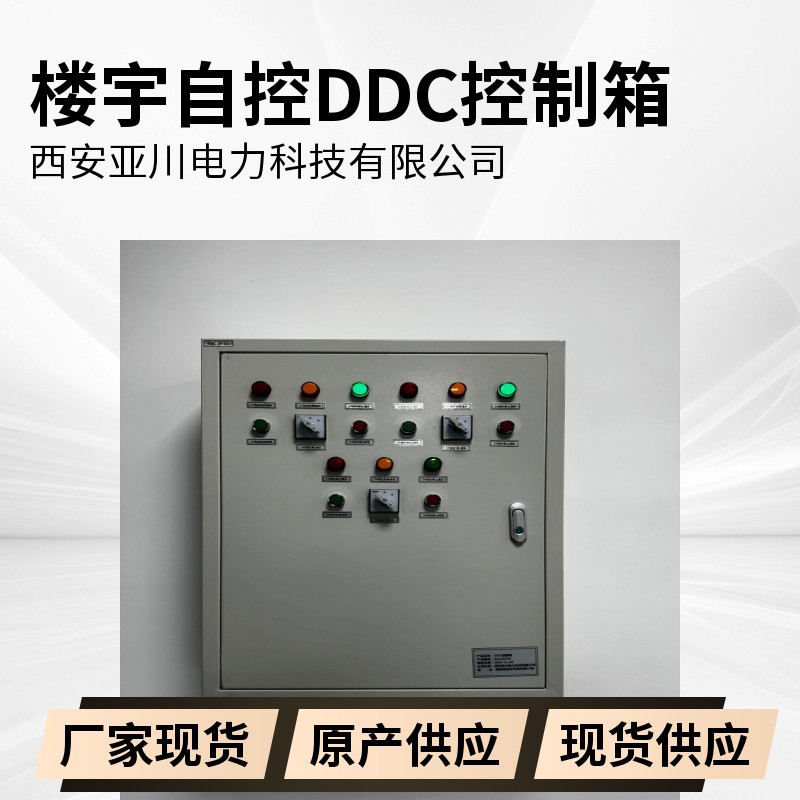

（2）BA 楼宇自控 DDC 核心控制能力

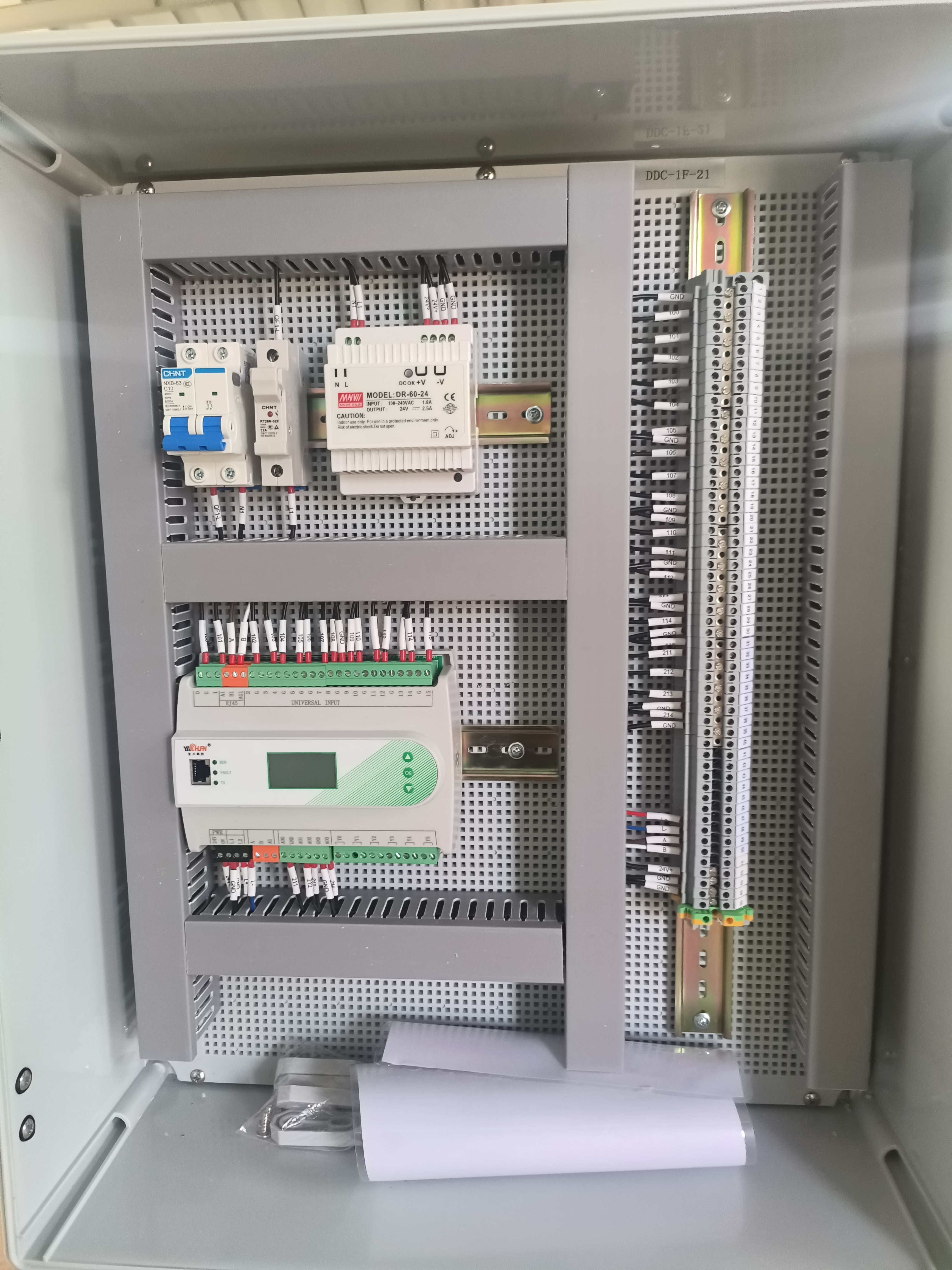

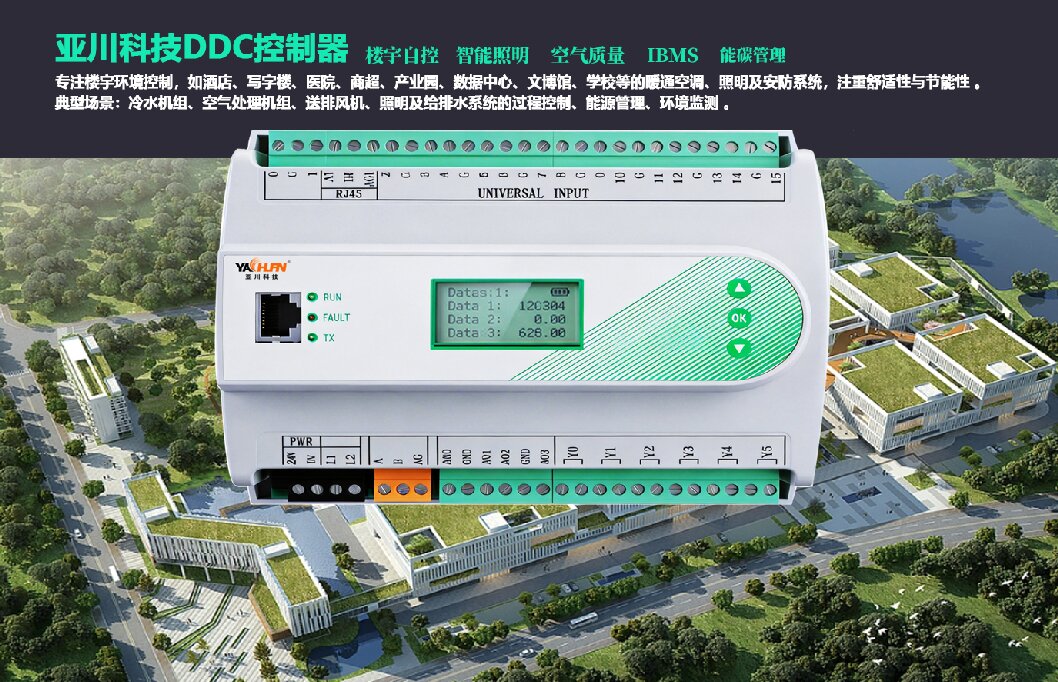

以分布式可编程 DDC 为硬件核心，分散控制、集中管理，内置固化程序，断网独立运行 72 小时：

冷源 AI 群控（核心节能模块） 冷水机组、冷却塔、水泵联动变频优化，基于室外温湿度自动切换自然冷源免费制冷，北京秋冬季充分利用室外低温，大幅压缩空调耗电；

负荷预测调节 根据机房机柜实时负载，提前预判冷热负荷，动态调节冷站出水温度，杜绝 “大马拉小车” 能耗浪费；

防汛防冻程序 地下室积水自动启动排水泵，冬季低温自动启动管道伴热，北方寒潮防冻裂；

照明与新风联动 公共照明分时管控、新风联动 CO₂浓度调节风量；

消防联锁程序 火警信号接入后，10s 内关停普通新风、空调风阀，开启排烟设备。

第三层：数据融合中台层

搭建统一数据清洗、标准化转换中台，打通动环、BA、安防、消防、能耗、IT 运维系统，统一时序数据库存储，实现数据互通，为数字孪生提供稳定数据源：

毫秒级数据同步，告警数据优先传输；

历史数据永久存档，支持 5 年以上数据回溯分析；

预留 API 接口，对接北京市算力监管平台、企业集团管理平台。

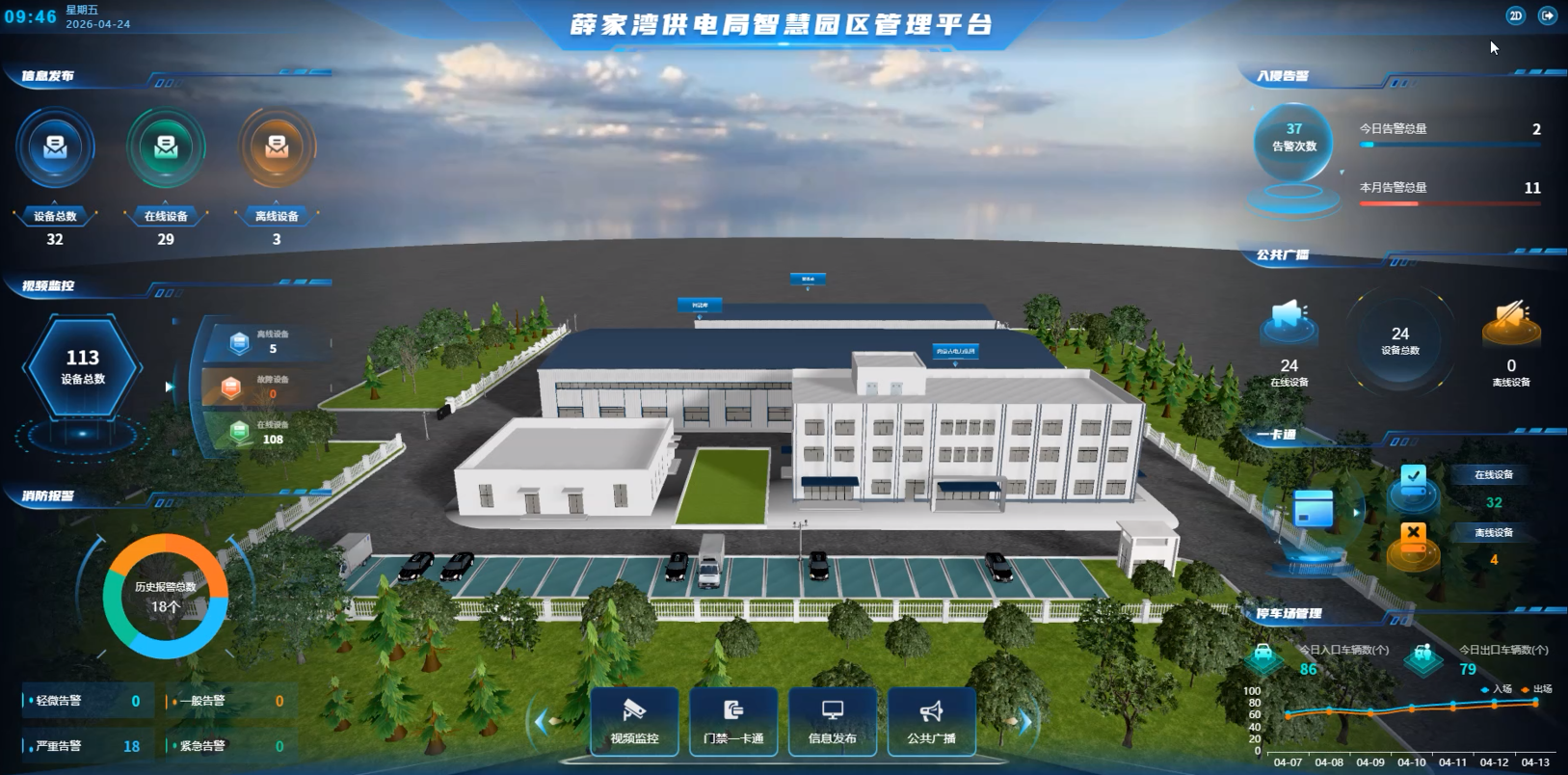

第四层：数字孪生可视化应用层

采用轻量化 WebGL 3D 引擎，园区→楼栋→楼层→机房→机柜→元器件六级 1:1 高精度建模，BIM 模型与实时运行数据双向绑定，PC、大屏、手机端三端访问，分为 6 大核心模块：

BIM管线孪生

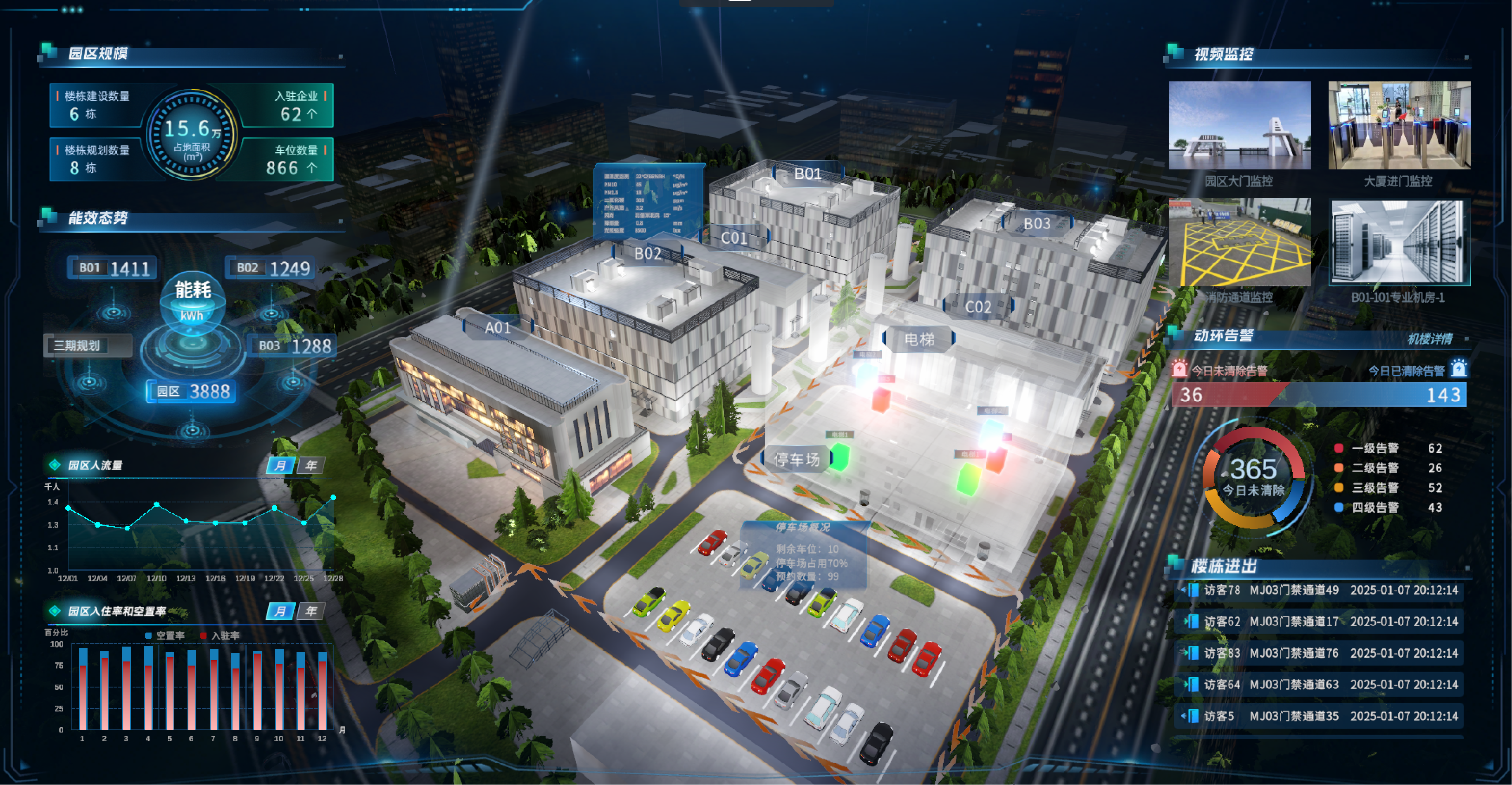

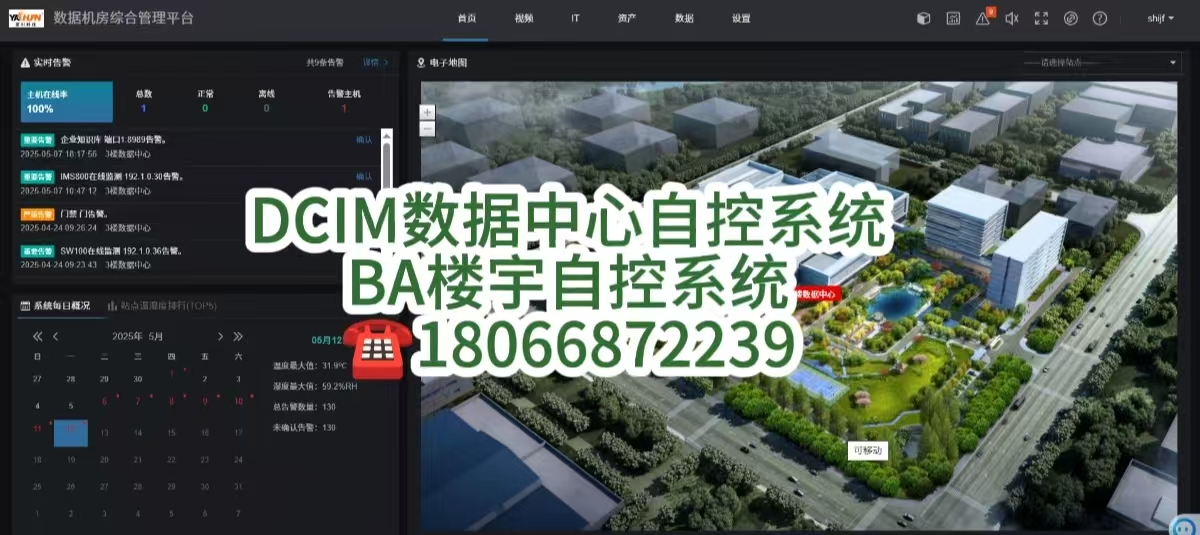

1、全景总览驾驶舱

机房总数量、机柜总数、在线设备、实时 PUE、总功耗、温湿度均值、当日告警统计、能耗同比环比一屏汇总；直观展示机房健康评分，面向管理层宏观管控。

2、三维智能巡检模块

自由漫游、自动巡航巡检，故障设备高亮闪烁定位，一键跳转对应监控摄像头；

穿透查看机柜内部、管线风道，直观排查隐蔽热点、管路堵塞；

支持 AR 远程巡检，现场人员可同步调取虚拟模型参数远程会诊。

3、制冷 & 机电可视化模块

完整还原冷水管道、风道、冷却塔三维结构，实时展示阀门开度、水流、风压；联动 BA 系统，动态展示冷站调节全过程，可视化优化气流组织，消除机房热点。

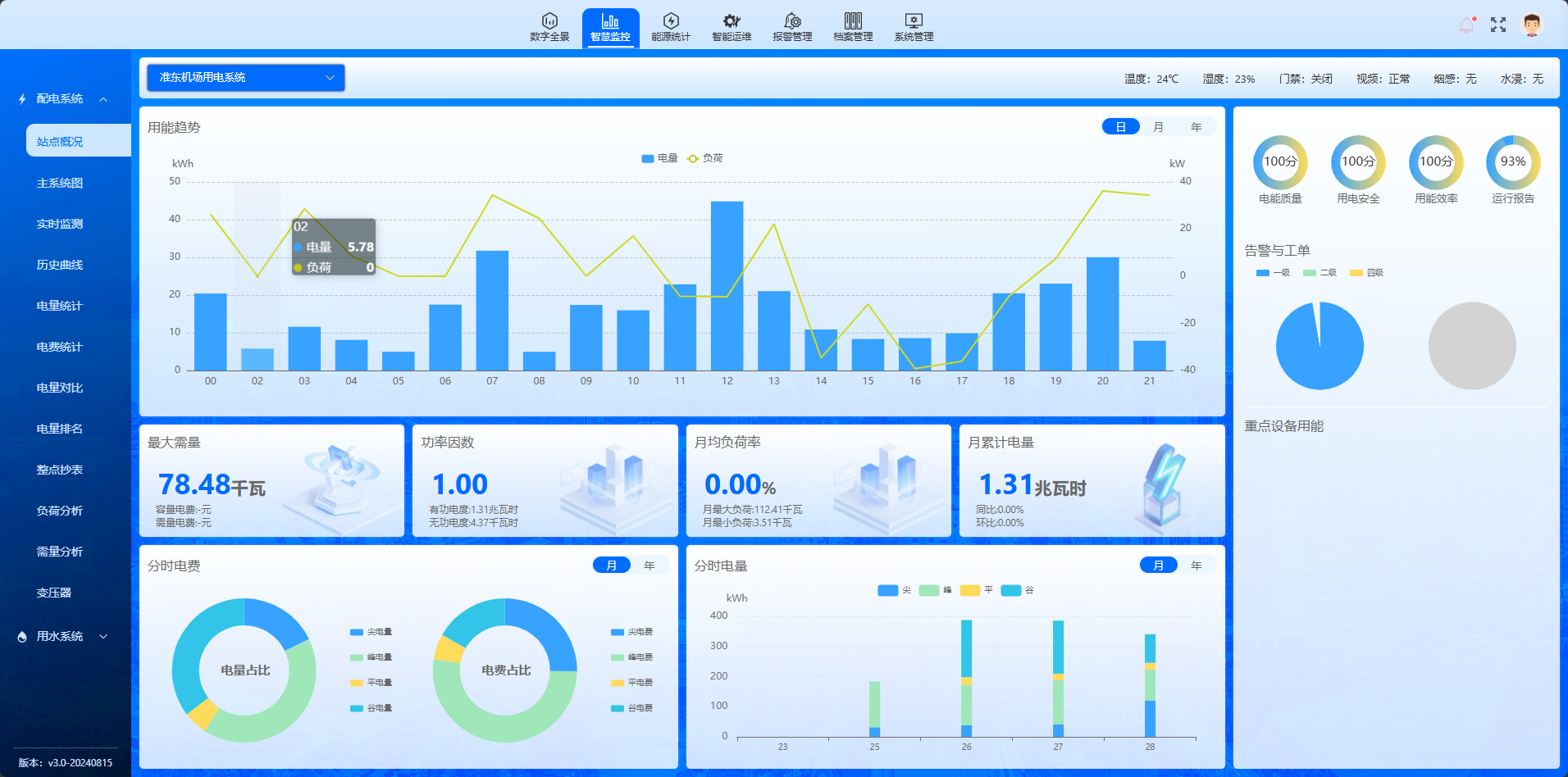

4、动力与能耗碳管理模块

实时 PUE、WUE 计算，日 / 月 / 年能耗曲线、峰谷用电统计；

AI 能耗分析，定位空载设备、低效机组，自动输出节能优化方案下发 BA 执行；

碳排放自动核算，一键导出合规报表，对接北京市级能耗监管平台。

5、应急仿真推演模块

火灾、漏水、断电、电池热失控等场景虚拟模拟演练；

触发险情自动联动全系统：BA 关停空调、动环锁定故障点位、门禁全开、电梯迫降、安防画面弹窗、工单自动派发；

演练全程记录存档，用于机房安全考核。

6、设备预测性运维模块

依托海量历史数据训练 AI 模型，对 UPS、蓄电池、水泵、风机做健康度评级，提前 30 天预判老化、故障隐患，由 “事后抢修” 转为事前预防性维护，降低宕机风险与维保成本。
