鹰潭市 BA 楼宇自控系统与 DDC 数字量控制器应用方案

鹰潭市 BA 楼宇自控系统与 DDC 数字量控制器应用方案

一、项目概况

鹰潭市地处江西省东北部，属亚热带湿润季风气候，四季分明，夏季高温多雨，冬季温和湿润，空气湿度较大。本地产业园区、商业综合体、办公楼、医院、学校等建筑对机电设备的自动化、智能化管理需求日益增长。

传统机电设备管理模式依赖人工操作，存在能耗高、运维效率低、缺乏自动化安全保护等痛点。本方案采用以 DDC 数字量控制器为核心的 BA 楼宇自控系统，通过对设备开关状态的精准监测与控制，实现对中央空调、新风、给排水、照明等关键机电设备的自动化管理，构建 “分散控制、集中管理” 的高效运维体系，助力鹰潭各类建筑实现节能降耗与安全可靠运行。

二、系统总体架构

感知执行层：包括各类传感器（温湿度、压力、液位等）和执行设备（风机、水泵、阀门、照明灯具等）。

现场控制层（DDC 数字量控制器）：作为系统核心，分布式部署于各设备机房。通过数字量输入（DI）采集设备运行状态、故障信号、消防信号等；通过数字量输出（DO）控制设备的启停、阀门的开关、照明的通断。具备本地自治能力，可独立执行联锁保护逻辑，网络中断不影响基础运行。

网络传输层：采用工业以太网，实现 DDC 控制器与监控平台之间的稳定数据交互。

平台管理层（BA 楼宇自控系统）：提供集中监控界面，实现设备状态可视化、远程操作、定时控制、联动编程、统一告警等功能。

三、DDC 数字量控制器核心功能

设备状态监测（DI - 数字量输入）

运行状态监测：实时监测风机、水泵、冷水机组等设备的运行 / 停止状态。

故障状态监测：监测设备的故障报警信号，如电机过载、水泵空转等。

开关状态监测：监测电动阀门、风阀的开 / 关位置反馈。

安全信号监测：接收火灾报警、水浸报警等安全联锁信号。

设备启停控制（DO - 数字量输出）

定时启停：根据预设时间表，自动启动或停止空调机组、新风机、排风机等设备。

远程启停：通过中央监控平台，远程手动控制设备的启停。

联动启停：根据其他设备状态或环境条件，自动启停相关设备。

逻辑联锁控制

消防联锁：接收到消防报警信号后，自动停止空调机组、新风机，关闭相关风阀，联动开启排烟风机。

设备联锁：例如，新风机启动后，新风阀才能打开；冷冻水泵启动后，冷水机组才能启动。

安全保护联锁：例如，检测到水浸信号时，自动停止地下室相关设备，并启动排水泵。

故障报警与处理

当监测到设备故障信号时，立即发出报警，并可根据预设逻辑自动采取应急措施，如启动备用设备。

四、BA 楼宇自控系统核心功能

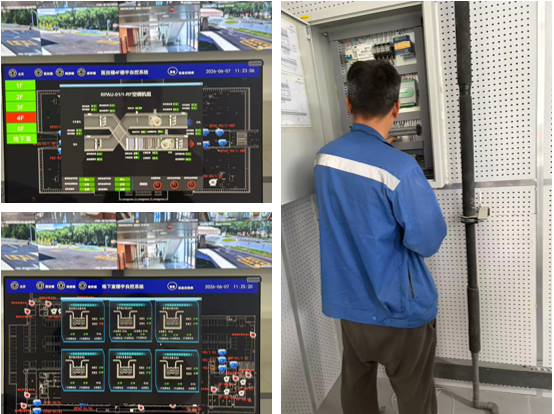

集中可视化监控

在中央监控室的大屏上，以图形化方式实时显示所有被监控设备的运行状态（运行 / 停止 / 故障）、阀门开关位置等。

定时任务管理

设置不同的运行模式（如工作日模式、周末模式、节假日模式），自动执行相应的设备启停时间表。

联动程序编程

可视化编程界面，方便用户自定义联动逻辑。例如：

上班时间到，自动开启空调和公共区域照明。

室外光照度低于设定值时，自动开启路灯。

停车场 CO 浓度超标时，自动启动排风机。

统一告警管理

所有设备的故障报警、状态异常等信息统一汇聚到平台，通过声光、弹窗、短信等方式通知管理人员。

运行报表生成

自动记录设备的运行时长、启停次数等数据，生成运行报表，为设备维护和能耗分析提供依据。

五、鹰潭本地化实施优势

气候适应性强：系统充分考虑鹰潭夏季高温多雨、空气湿度大的特点，通过联锁控制实现防潮、防霉。例如，在梅雨季节，可设置定时通风程序，防止设备受潮。

业态适配广泛：可灵活应用于产业园、办公楼、医院、学校等不同类型建筑，支持分区域、分楼栋独立控制。

部署灵活：分布式 DDC 架构支持新建项目同步实施，也适用于老旧建筑的节能改造，可分期投入、逐步升级。

运维成本低：设备自动化运行，减少人工巡检和操作需求；故障主动预警，降低维修成本和停机损失。

政策符合性高：完整的设备运行数据和节能效果，满足江西省及鹰潭市关于绿色建筑、公共建筑节能监管的相关要求。
