郑州数据中心微模块预制机房 + 全域动环 DCIM 监控整体方案 适配郑州夏季短时极端暴雨内涝、高温高湿、冬季低温冻胀、春秋扬尘气候特征，严格对标GB50174-2017《数据中心设计规范》A/B 级标准、河南机房防灾建设导则、网络安全等保 2.0、绿色数据中心 PUE 管控要求，落地郑州高新区算力中心、中原量子谷、金融机房、政企 IDC、园区边缘机房等项目，结合郑州历史暴雨防汛经验定制三防（防汛、防凝露、防雷防尘）专项设计。

微模块机房实景

一、项目背景、地域痛点与设计依据

（一）郑州机房专属环境痛点

汛期暴雨内涝风险突出 郑州夏季短时强降雨集中，历史极端暴雨易造成地下室机房积水、配电柜泡水；地下机房地基易渗水，管道冷凝水渗漏频发，极易引发短路宕机、服务器损毁36氪。

温湿度极端波动 7-8 月高温闷热，空气湿度最高 75%~80%，机柜、空调风道、蓄电池极易凝露；冬季低温干燥、冻土冻胀，管道、水冷管路易结冰开裂；昼夜温差大，机房冷热通道温差失衡，散热效率大幅下滑。

扬尘与腐蚀隐患 北方春秋大风扬尘、沿黄区域土壤盐碱腐蚀，灰尘堆积堵塞滤网，加速元器件老化；雷雨季节雷电浪涌频发，弱电自控设备易击穿损坏。

行业运维痛点 传统机房零散建设、扩容繁琐、交付周期长；供电、制冷、安防各自独立，无统一管控；人工巡检隐患发现滞后，能耗粗放、PUE 普遍偏高，不符合河南绿色数据中心节能考核。

（二）权威设计规范

国标：GB50174-2017 数据中心 A 级 / B 级规范、GB50343 防雷规范、GB/T51314 机房运维标准、等保 2.0 物理安全规范；

行业：YD/T1821 通信机房动环标准、绿色数据中心 PUE 评级标准；

地方：河南省机房防汛建设导则、郑州市公共建筑节能管理办法。

（三）两大系统定位、分工与协同逻辑

表格

系统层级定位核心职能郑州机房核心价值

微模块数据中心系统底层物理硬件载体、机房基础设施主体工厂预制集成机柜、冷通道封闭、列间精密空调、模块化 UPS、PDU 配电、消防、结构承重；就地闭环控温、离线自治、三防物理防护；标准化快速拼装、灵活扩容快速交付、高可靠物理防护，解决郑州暴雨、凝露、扬尘硬件安全问题，实现精细化节能制冷

动环监控（DCIM）系统顶层智能管控大脑、全域运维中枢实时采集微模块内动力、环境、安防、消防全参数；智能联动调控、3D 可视化、故障预警、能耗 PUE 分析、远程运维、台账归档、多级告警打通所有设备数据，统一调度，把机房从人工巡检升级为预判式智能运维，保障 7×24h 不间断稳定运行

闭环协同链路

传感器全域采集数据→微模块硬件就地执行调节→数据实时上传动环 DCIM 平台→AI 分析生成优化策略→指令下发微模块配电、空调落地执行→工况回传迭代优化策略。 通信协议：BACnet IP、Modbus TCP、MQTT，兼容主流 UPS、精密空调、消防设备，适配郑州本地机房改造利旧需求。

二、四层整体架构（郑州三防定制架构：防汛、防凝露、防雷防尘）

第一层：微模块硬件预制集成层（8 大核心子系统）

微模块采用工厂预制、现场拼装模式，单模块标准化排柜部署，预留 40% 扩容接口，全部硬件做中原气候加固处理：

1、机柜与冷通道封闭系统

机柜：42U/47U 高承重机柜，动态承重≥1500kg，网孔前门通风率≥72%，机柜等电位接地互联；

冷通道全封闭：钢化玻璃快速拆卸平移门 + 门禁联锁，杜绝冷热气流短路，精准隔离热气流；

三防加固：机柜底部防水围堰，柜体喷涂防腐涂层，门缝密封防尘，地下室模块 IP54 防护。

动环系统架构图

2、列间精密空调制冷系统（郑州气候专属）

采用列间空调就近制冷，高显热比设计，搭载双模智能除湿 + 低温防冻模块：

夏季高湿：自动深度除湿，杜绝风道、机柜凝露；

冬季低温：自动伴热防冻，水冷管路电伴热保温，防止冻裂；

过渡季：自然冷源节能模式，利用室外新风降温，大幅降低压缩机功耗。

3、模块化 UPS + 蓄电池配电系统

模块化 UPS：N+1 冗余并联，市电中断 0ms 切换，后备时长按 A 级机房标配 15~30min，重要机房扩容至 1h；

铅酸锂电池舱独立密闭控温，电池舱恒温 20~25℃，避免高温加速电池衰减；

智能 PDU：支路电压、电流、温度实时采集，过载、漏电极速断电保护。

4、给排水与防汛防护系统

机房地面做整体抬高、防水防渗层，机柜底部防水围堰；

全区域铺设定位式漏水绳，空调下方、管路、桥架全覆盖，精准定位渗水点位；

地下室配套强排水泵、积水井多级液位监测，超高水位自动联动排水。

5、消防子系统

微模块机柜级七氟丙烷气体灭火，8s 极速灭火；搭配 VESDA 极早期烟雾探测，早于明火预警，隔离火情扩散。

6、安防门禁系统

冷通道电子门禁、人脸识别 + 刷卡认证，门磁状态实时监控，非法闯入立即告警。

7、防雷接地系统

机柜、配电、空调全设备联合等电位接地，前端加装一级、二级浪涌保护器，抵御郑州雷雨季节雷击损坏。

8、综合布线系统

强弱电分层桥架，预连接光纤标准化布线，减少现场施工，降低线路故障隐患。

第二层：前端感知采集层（动环采集终端）

在微模块全域高密度布设采集设备：

环境传感器：冷热通道高精度温湿度、露点传感器、粉尘浓度、气压传感器；

动力采集：UPS、蓄电池、配电柜、PDU、柴油发电机全参数采集；

安防消防：漏水定位绳、烟感、门禁、摄像头、气体灭火状态采集；

硬件冗余：采集网关本地缓存 7 天数据，断网不丢失记录，有线 + LoRa 无线双链路传输。

第三层：网络传输层

主干工业环形光纤冗余组网，老旧机房改造采用无线物联网传输，暴雨、雷电网络不中断；

自控专网、安防专网、业务内网物理隔离，杜绝电磁干扰；

防汛、消防告警专线独立布线，优先级最高，不受网络波动影响。

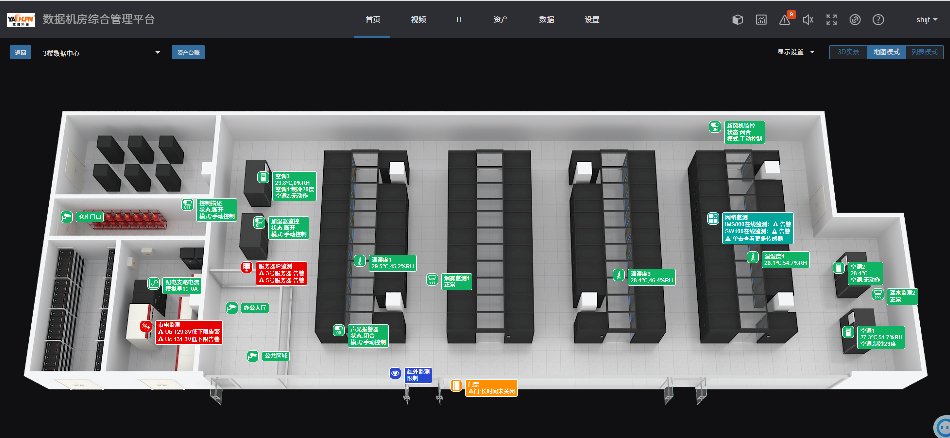

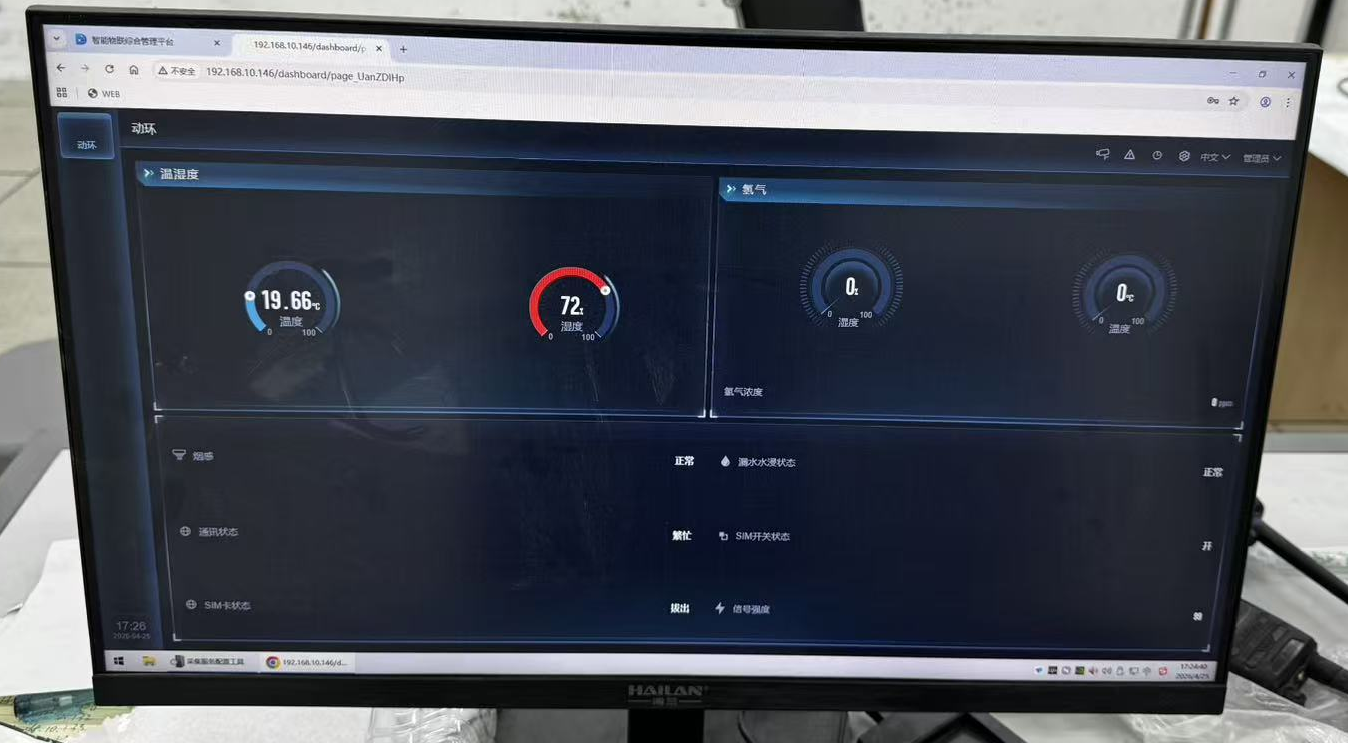

第四层：动环 DCIM 监控平台应用层

B/S 架构，中控大屏、电脑 Web、手机 APP 多端访问，五大核心模块：

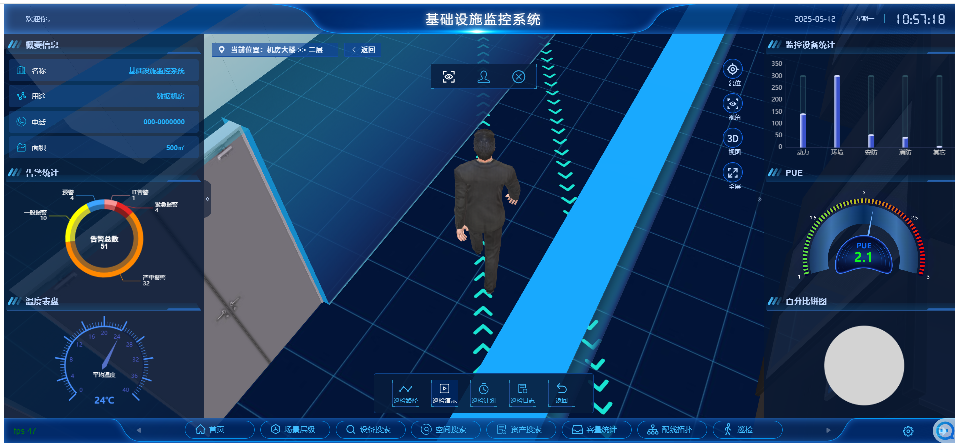

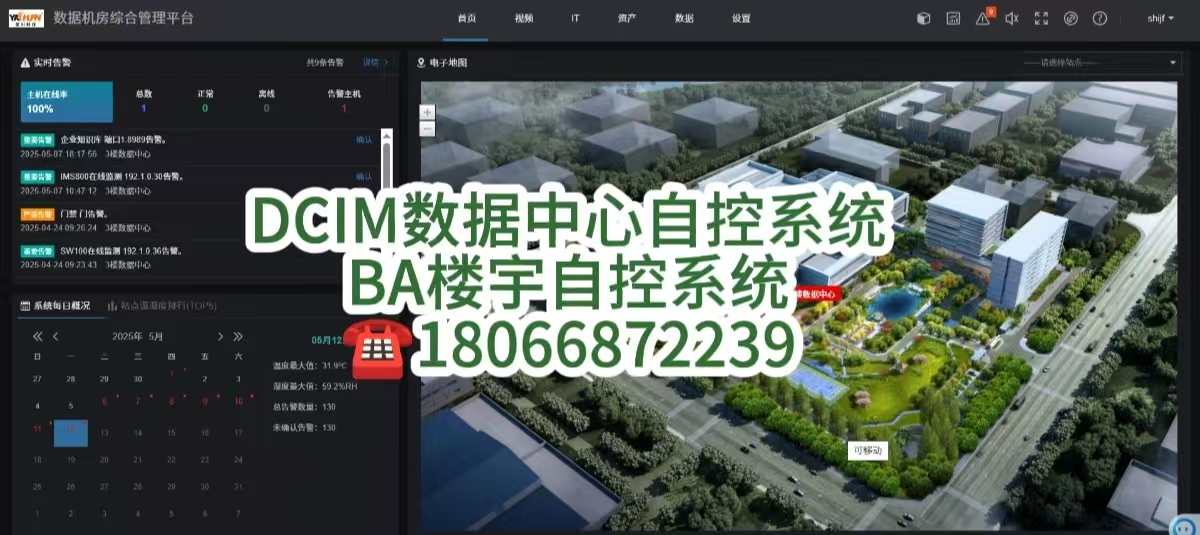

3D 数字孪生可视化驾驶舱；

全域设备集中监控模块；

智能联动应急指挥模块；

能耗 PUE 与合规报表模块；

智能运维工单与 AI 预判模块。
