乐清市 IBMS 智能化信息集成平台与 3D 可视化融合应用方案

乐清市 IBMS 智能化信息集成平台与 3D 可视化融合应用方案

一、项目概况

乐清市地处浙南沿海，属亚热带海洋性季风气候，夏季高温多雨，夏秋季节易受台风影响。作为中国著名的 “中国电器之都”，本地产业园区、商业综合体、高端住宅及公共建筑对智慧化、安全化、节能化管理需求迫切。

本方案将IBMS 智能化信息集成平台与3D 可视化数字孪生技术深度融合，构建一个集 “全景可视、智能联动、仿真推演、高效运维” 于一体的智慧建筑 / 园区管控中心。通过 1:1 复刻建筑三维实景，将 IBMS 集成的各子系统数据映射于三维模型之上，实现从传统二维数据管理到三维实景智慧运维的跨越，全面提升建筑的安全性、舒适性与运营效率。

二、系统总体架构

感知执行层：包括 BA 楼宇自控、安防监控、消防报警、智能照明、停车管理、能耗监测等所有弱电子系统的传感器、控制器和执行设备。

数据集成层（IBMS 平台）：作为系统的 “大脑”，通过 BACnet、Modbus、OPC-UA 等标准协议，统一接入并整合各子系统的数据，实现数据的归一化处理和跨系统的联动控制逻辑。

可视化交互层（3D 数字孪生平台）：作为系统的 “眼睛” 和 “交互界面”，基于 BIM+GIS 技术构建建筑 / 园区的三维数字模型，将 IBMS 平台的实时数据、告警信息、设备状态以直观的方式在三维场景中进行渲染和展示。

三、IBMS 智能化信息集成平台核心功能

多系统统一接入：打破信息孤岛，将 BA、安防、消防、照明、能耗、停车等系统无缝集成，实现 “一平台统管”。

跨系统智能联动：预设丰富的联动策略，如火灾报警时，自动关闭空调、开启排烟、解锁门禁、点亮应急照明；台风预警时，自动关闭窗户、加固室外设施等。

统一告警与运维：将所有系统的告警信息统一汇聚、分级推送，并能自动生成运维工单，实现从告警到处置的闭环管理。

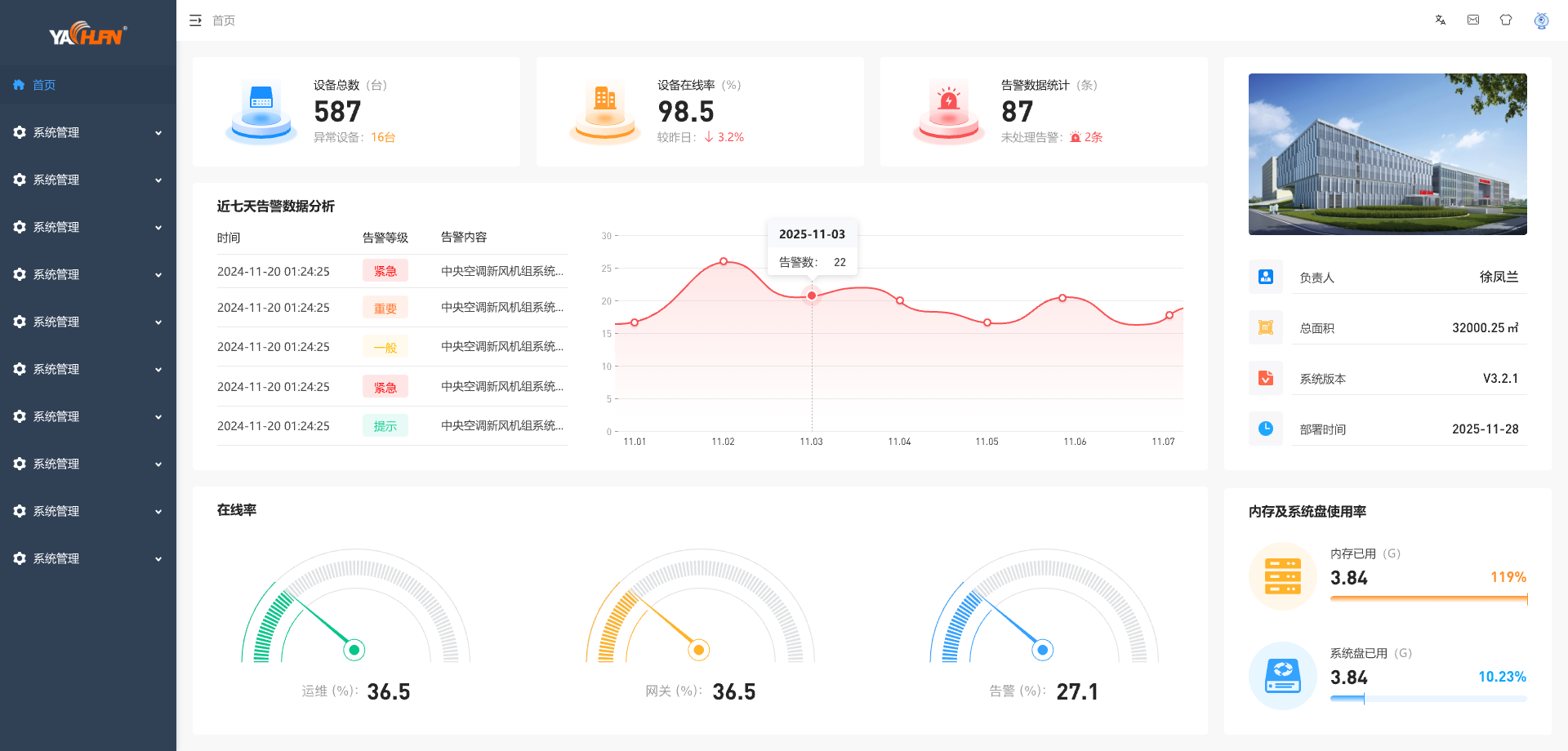

数据分析与报表：对设备运行、能耗数据进行统计分析，生成各类报表，为管理决策提供数据支持。

四、3D 可视化核心功能

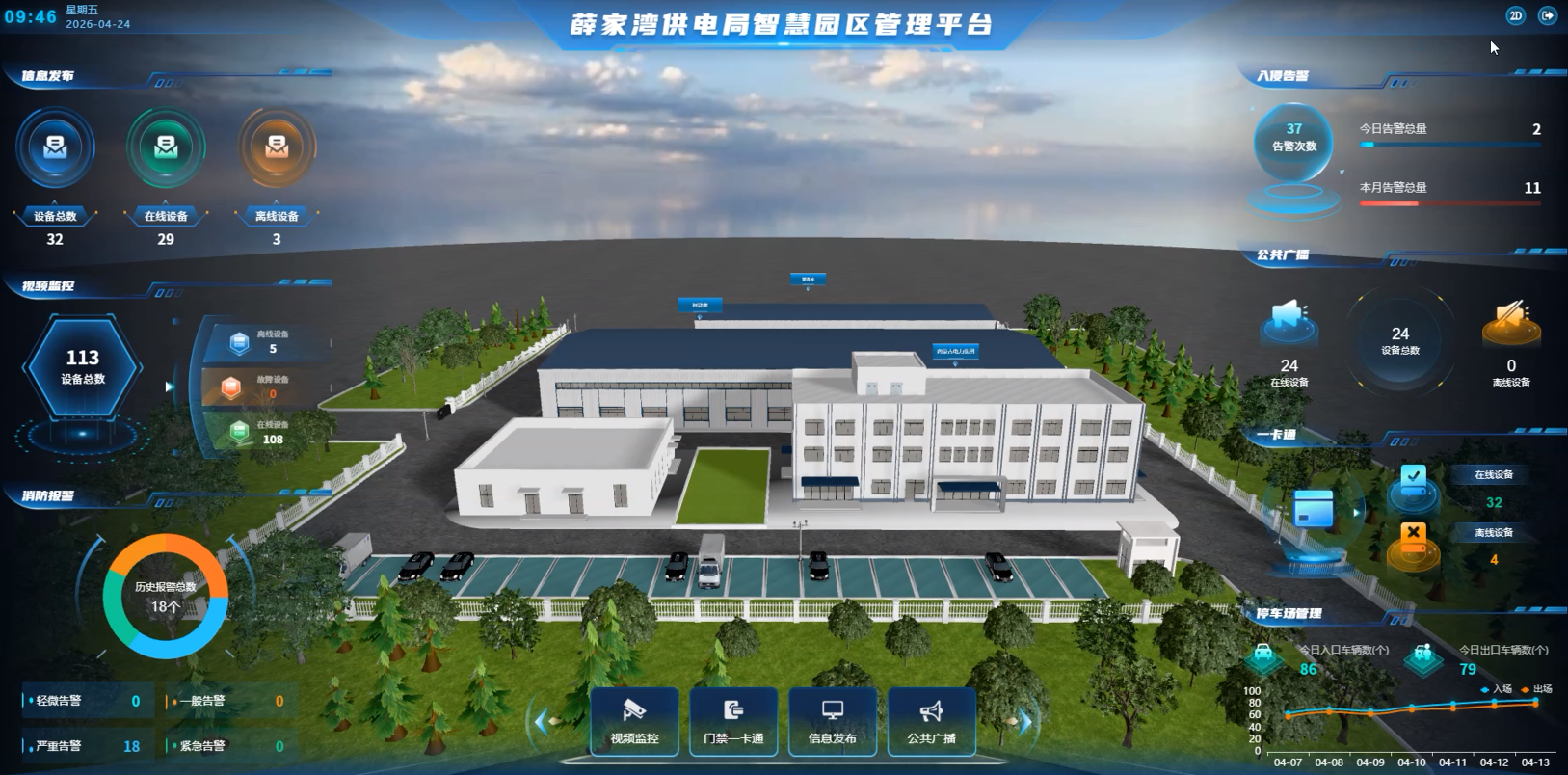

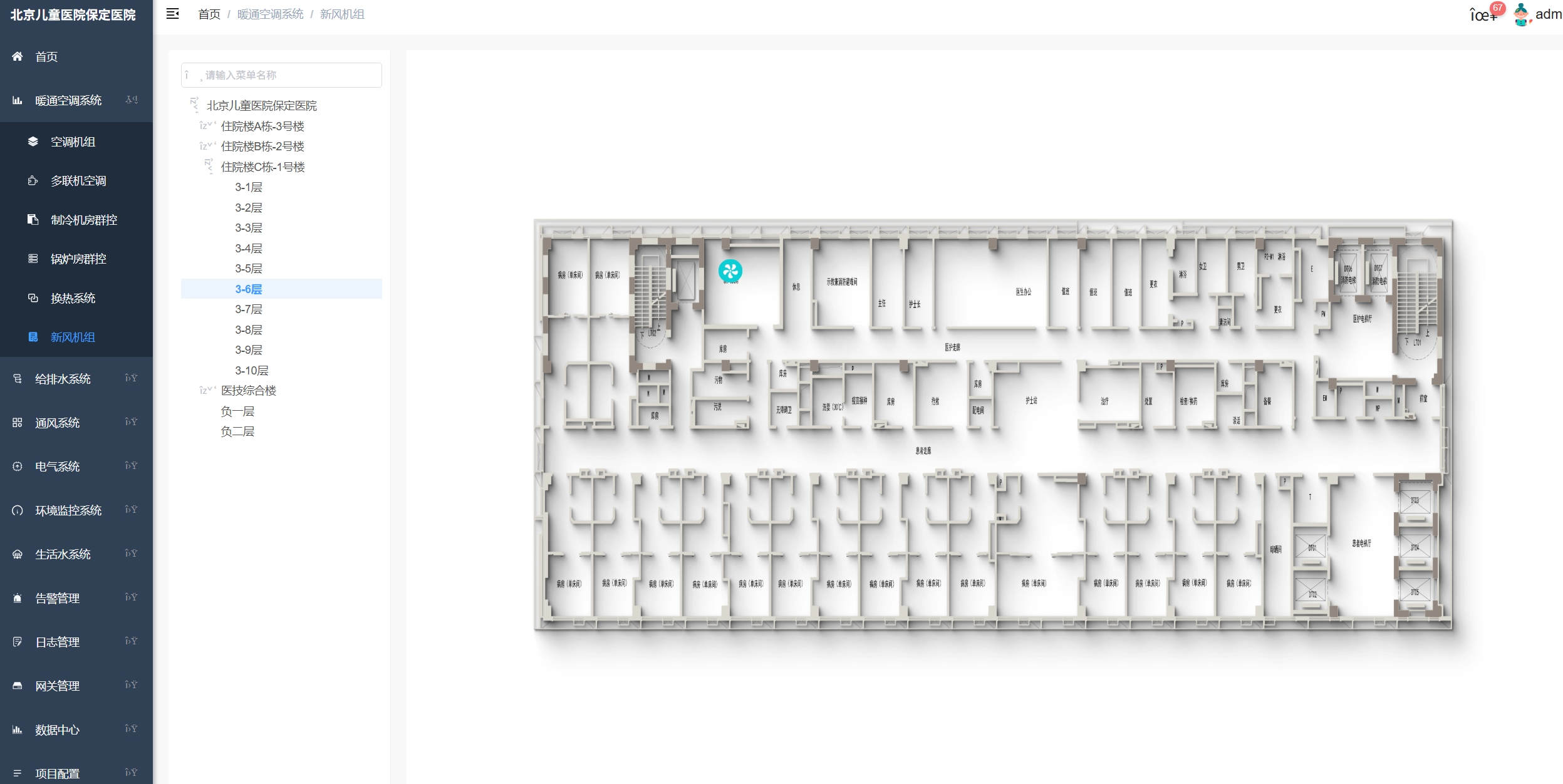

1:1 实景三维复刻：基于 BIM 模型，精确还原建筑的结构、布局、设备、管线，实现楼宇、楼层、机房、设备的分层、分区域可视化，支持任意角度旋转、缩放、漫游。

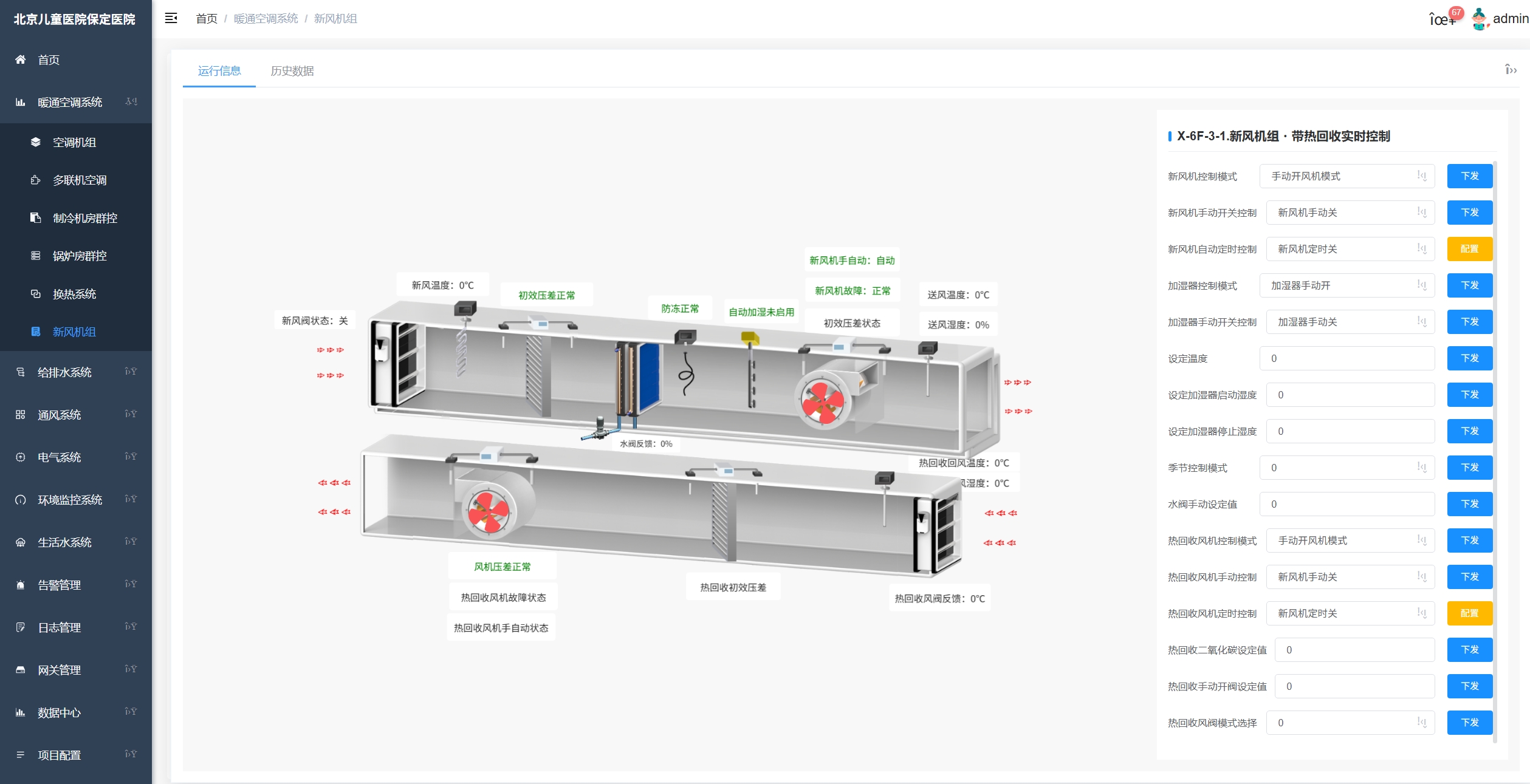

设备状态实时映射：将 IBMS 采集的设备运行参数（如温度、压力、电流、开关状态）实时绑定到三维模型中的对应设备上。设备正常时显示绿色，预警时显示黄色，故障时显示红色并闪烁，实现 “所见即所得” 的直观监控。

环境数据可视化：通过在三维模型上叠加温湿度、能耗、人流密度等热力图，直观展示环境分布情况，快速识别高温区、高能耗区、人员密集区。

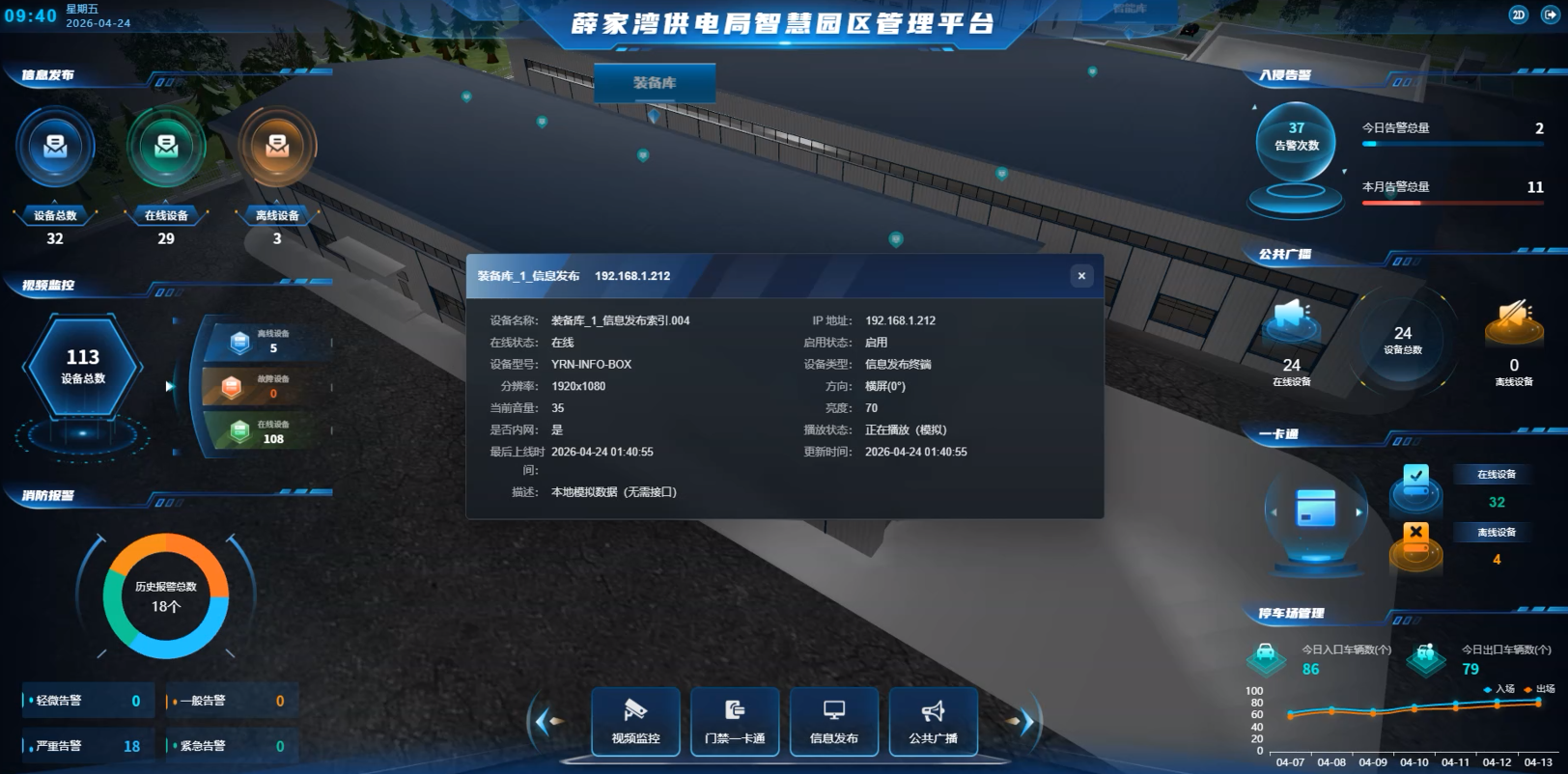

三维交互操作：用户可在三维场景中直接点击设备，查看其详细参数、运行历史、维保记录，甚至进行远程控制（如开关设备、调节阀门）。

仿真推演与预案演练：支持在三维环境中模拟火灾、漏水、设备故障等突发事件，预演应急处置流程，检验应急预案的有效性，提升管理人员的应急响应能力。

五、核心融合应用场景

日常全景智慧运维

运维人员无需亲临现场，通过 3D 可视化平台即可 “身临其境” 地巡检整个建筑 / 园区，实时掌握所有设备的运行状态。

点击任意设备，即可查看其详细信息和控制界面，实现远程精准操作。

突发事件快速处置

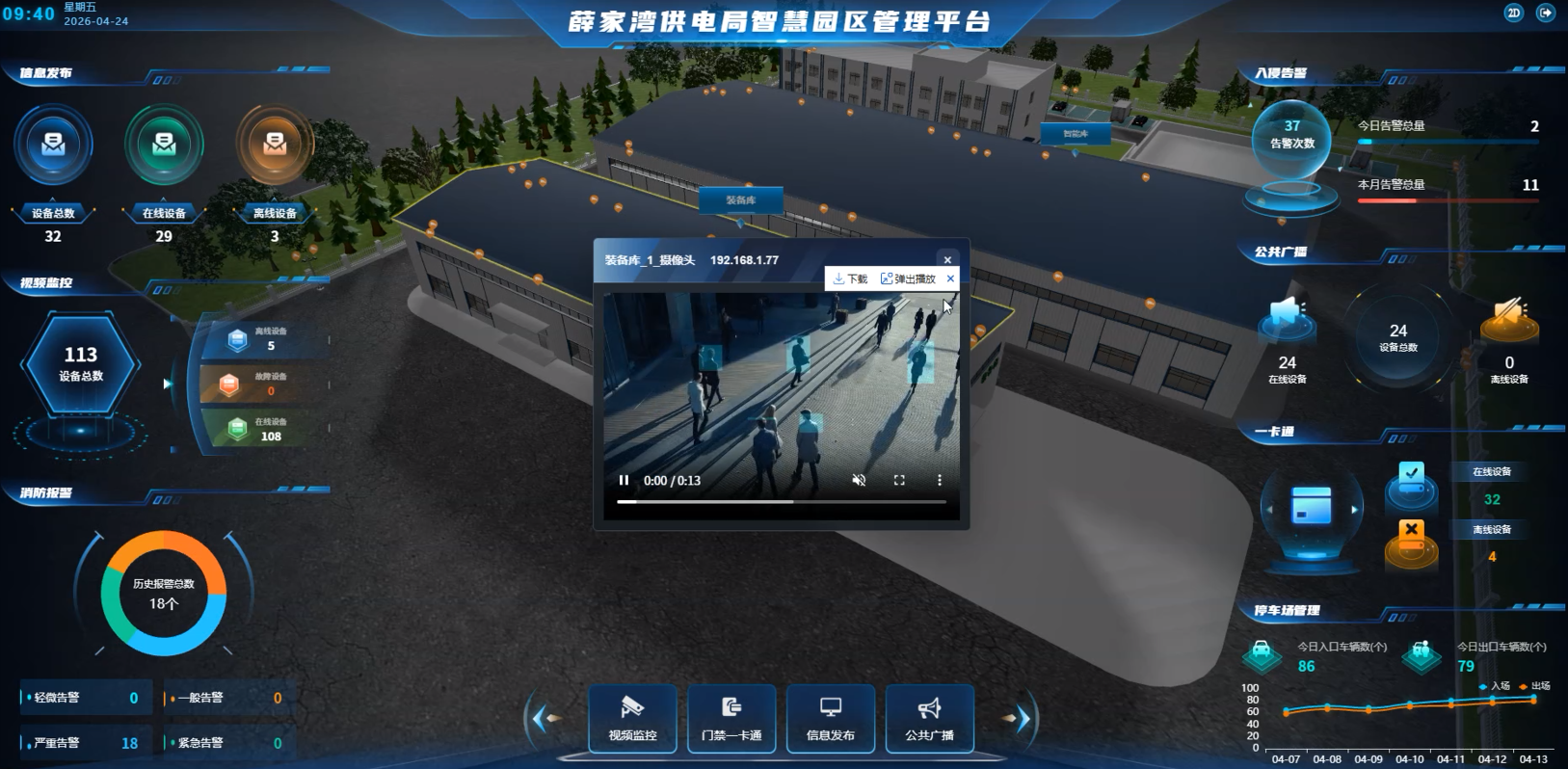

当发生火灾或漏水告警时，3D 视图会自动跳转至告警位置，高亮显示故障点，并自动弹出相关摄像头的实时画面。

系统可在三维模型上规划最佳疏散路线，并通过广播、应急照明引导人员疏散。

节能降耗精细化管理

通过能耗热力图，直观定位高能耗区域和设备，分析能耗异常原因。

在 3D 模型中模拟不同节能策略（如调整空调温度、优化照明模式）的效果，辅助制定最优节能方案。

台风等自然灾害应对

接收到台风预警后，可在 3D 平台上快速检查室外设施（如窗户、广告牌、绿化）的状态，并远程执行加固或关闭操作。

模拟台风过境时可能出现的积水、倒灌等风险，提前部署防范措施。

六、乐清本地化应用优势

适配沿海气候：方案充分考虑乐清台风、暴雨等气候特点，强化了应急联动和设备防护功能，提升建筑的韧性。

依托本地产业：乐清作为 “电器之都”，拥有强大的电气产业基础和技术人才储备，为本项目的实施、运维和升级提供了有力保障。

提升城市形象：打造一批基于数字孪生的智慧建筑 / 园区标杆，有助于提升乐清的城市智能化水平和招商引资吸引力。

七、项目建设价值

提升管理效率：实现从 “人防” 到 “技防” 的转变，大幅减少人工巡检工作量，提高故障处置效率。

增强安全保障：通过 7x24 小时的全景监控和智能预警，有效预防和应对各类安全事故。

促进节能降耗：通过精细化的能耗分析和优化控制，实现建筑的绿色低碳运行。

优化用户体验：为建筑使用者提供更安全、舒适、便捷的环境。

赋能科学决策：基于全面、直观的数据，为建筑的运营、维护和改造提供科学依据。
