义乌市 DDC 楼宇自控系统与冷热源一体化控制系统应用方案

一、项目概况

义乌地处浙中，夏热冬冷，夏季高温持续时间长，梅雨季湿度偏高，商贸楼宇、产业园区、会展中心、电商办公建筑集中，中央空调冷热源系统能耗占建筑总能耗比重较高。 项目采用DDC 楼宇自控系统 + 冷热源一体化控制系统整体方案，依托 DDC 可编程控制器作为现场控制核心，对冷水机组、板式换热器、冷却水泵、冷冻水泵、冷却塔等冷热源主机及配套辅机实现协同群控，联动末端空调设备统一调节，实现冷热源系统高效运行，降低空调系统综合能耗，满足浙江省绿色建筑、公共建筑节能改造相关标准，适配义乌商贸综合体、产业园、会展场馆等各类项目。

二、系统总体架构

感知执行层 供水 / 回水温度传感器、压差传感器、流量传感器、室外温湿度传感器；机组通讯接口、水泵变频模块、冷却塔执行机构，采集冷热源运行参数与环境工况。

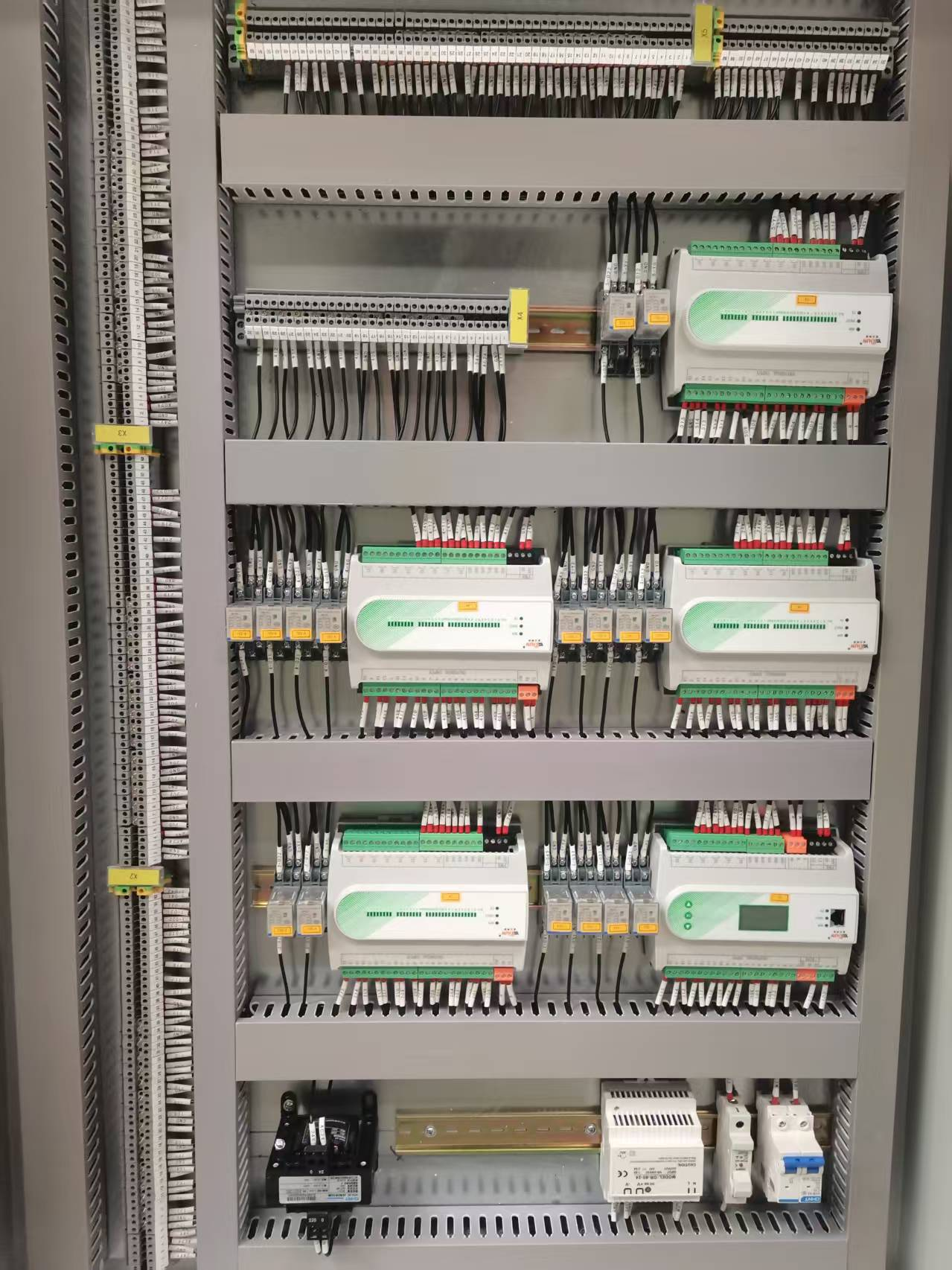

现场控制层：DDC 可编程控制器 分布式 DDC 负责末端空调、通风设备常规监控；配置专用冷热源 DDC 控制单元，搭载一体化群控逻辑；具备本地自治运行能力，上层平台断网后，依旧保障冷热源系统安全稳定运行。支持 BACnet/IP、Modbus 标准通讯协议。

传输网络层 工业以太网组网，实现冷热源控制柜、DDC 控制器、中央监控平台数据双向交互。

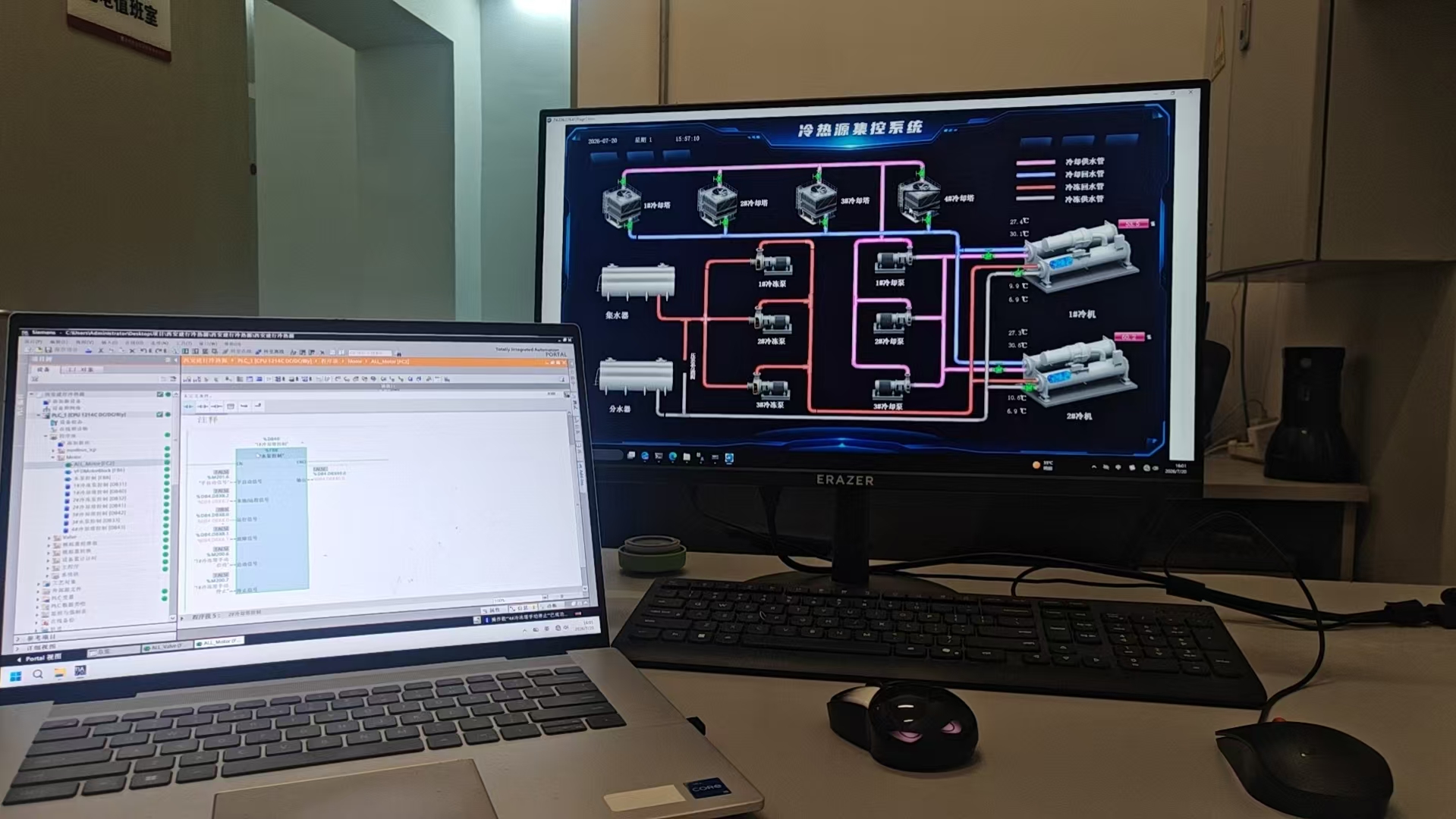

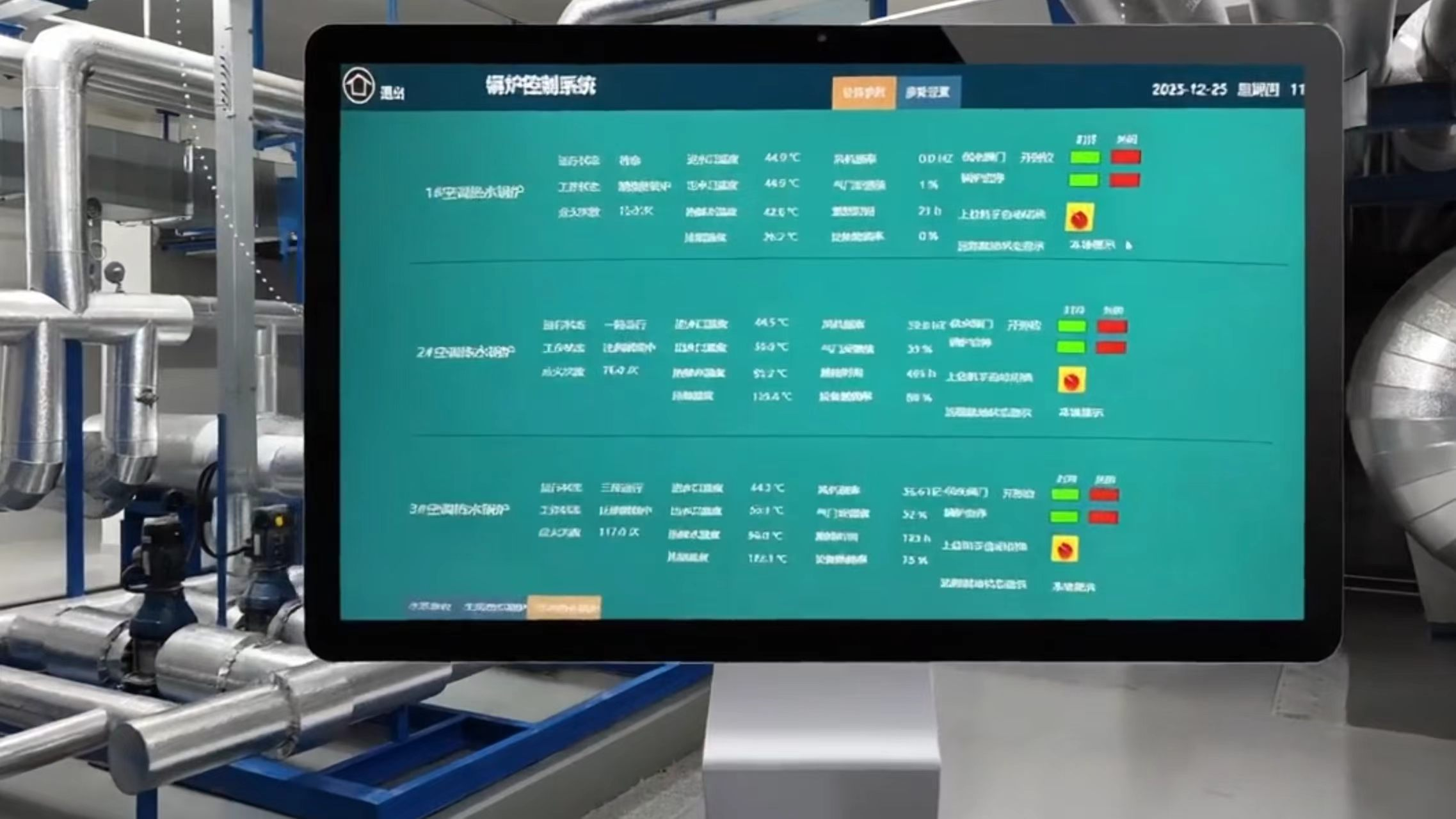

平台管理层 BA 监控平台统一管理冷热源主机、水泵、冷却塔以及末端空调机组；预留接口可对接能耗监测、IBMS 集成平台、能碳管理平台。

三、DDC 楼宇自控系统核心功能

末端空调设备精准调控 根据室内温湿度、CO₂负荷动态调节空调机组、新风系统运行状态；梅雨季联动除湿策略，改善室内潮湿闷热环境。分时段设置运行模式，夜间、节假日降低末端负荷。

设备监测与安全告警 持续监控风机、阀门运行状态，监测过载、故障、滤网堵塞等异常，及时推送告警信息。

系统联动调度 接收冷热源系统供回水参数，动态调整末端空调出力；接收消防信号，及时关停对应区域空调新风。

时序逻辑管理 按照项目运营时间表，实现空调系统提前预冷、错峰启停，适配商城、产业园营业时间特点。

四、冷热源一体化控制系统核心功能

冷水机组智能群控 根据建筑总冷负荷，自动匹配投入运行机组台数，实现机组均衡轮换运行，避免单机长期疲劳工作；优化机组启停顺序，杜绝频繁启停。

水泵、冷却塔变频联动优化 依据供回水温差、管路压差调节冷冻泵、冷却泵运行频率；根据冷却水温度调节冷却塔风机转速，实现水系统变流量节能运行。

冷热管网水力平衡调控 动态监测管网压差，配合调节阀稳定水力工况，消除远端区域冷热不均问题。

工况自适应策略 根据室外气象参数、昼夜负荷变化自动优化运行策略；过渡季节充分利用自然冷却，减少主机开启时长。

冷热源安全保护逻辑 防冻保护、水流保护、高低温联锁保护，异常工况自动停机并上传告警，保障大型制冷主机设备安全。

五、DDC 系统与冷热源一体化控制系统协同策略

负荷上下游联动 DDC 采集末端空调负荷需求，上传至冷热源控制系统；冷热源系统根据整体负荷动态调整制冷出力，实现 “末端需求→冷站供给” 供需匹配。

变流量协同调节 末端空调阀门调节引起管网流量变化，冷热源系统同步调整水泵频率，稳定供回水温差，降低水输送能耗。

时序协同启停 系统统一逻辑：先启水泵、冷却塔，再启动冷水机组；停机顺序反向操作；统一管控早晚空调系统启停时序。

故障联动处置 冷热源主机故障时，DDC 系统同步推送告警至运维平台，限制末端空调负荷，避免供需失衡。
