金华市 BAS 建筑设备一体化系统与风机节能控制器应用方案

金华市 BAS 建筑设备一体化系统与风机节能控制器应用方案

一、项目概况

金华属于夏热冬冷地区，夏季炎热、梅雨季湿度高，公共建筑、产业园、医院、商业楼宇内大量新风机、排风机、空调风机长期运行，存在恒速运行、能耗偏高、工况无法按需调节等问题。 项目搭建BAS 建筑设备一体化监控系统，搭配风机节能控制器，实现各类风机就地变频节能调控 + 上层平台统一监管，按需调节风量风压，在保障室内空气品质前提下降低风机能耗，契合浙江省绿色建筑、公共建筑节能改造政策要求。

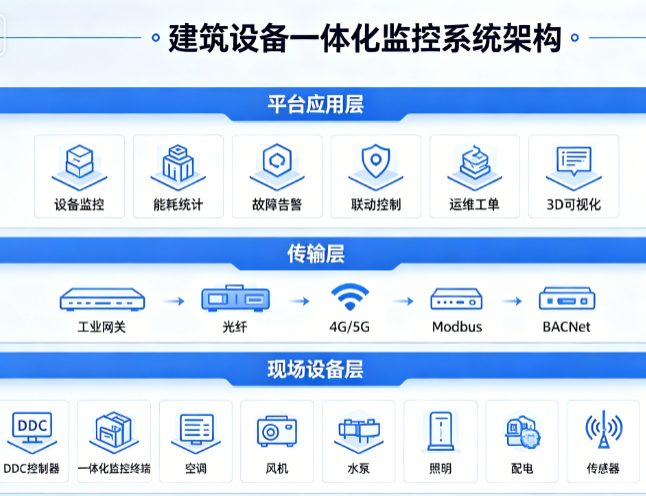

二、系统总体架构

感知执行层 CO₂、温湿度、压差传感器、风管压力传感器、风机运行反馈信号；风机节能控制器、风机变频执行单元。

现场控制层 风机节能控制器就地采集环境参数、风机运行参数，内置控制逻辑，独立完成风机变频调节；控制器通过标准 Modbus/BACnet 协议接入 BAS 系统 DDC 控制网络。

传输网络层 工业总线 / 以太网组网，实现风机节能控制器与 BAS 监控平台数据双向交互。

平台管理层（BAS 建筑设备一体化系统） 集中监控冷热源、空调机组、水泵、各类通风风机；统一参数配置、告警管理、数据存储；预留接口可对接能耗平台、IBMS 集成系统。

三、BAS 建筑设备一体化系统核心功能

机电设备集中监控 统一管理空调机组、新风机、排风机、水泵、给排水设备，实时展示运行状态、频率、故障信号。

分区、分时策略管理 按照功能区域设定工作日、夜间、节假日运行时间表，非工作时段降低通风系统运行负荷。

统一告警运维 风机过载、滤网堵塞、通讯故障、控制器异常集中告警，生成运维提醒。

系统联动调度 接收消防信号，执行风机消防联动：关停普通新风，启动排烟风机；支持与空气质量参数联动调度通风设备。

数据存储与趋势分析 长期记录设备运行数据，生成运行报表，为节能效果评估提供依据。

四、风机节能控制器核心作用

按需变频调节风量 根据室内 CO₂浓度、风管压差、人员负荷自动调节风机转速，摒弃传统工频恒速运行，负荷降低时同步减少风机耗电。

就地独立运行 当上层 BAS 网络中断，控制器按照预设逻辑自主运行，保障通风系统持续工作，不会停机影响室内环境。

风机综合保护功能 具备过流、过载、缺相、超温保护，延长风机使用寿命；监测风机运行电流、频率，预判设备故障。

软启动功能 实现风机软启动，减少启动冲击电流，降低对配电系统冲击，减少运维故障。

数据上传交互 实时将风机频率、能耗、运行状态上传至 BAS 平台，接收平台下发的目标风量、运行模式指令。

五、BAS 系统与风机节能控制器协同控制策略

空气质量联动控制 传感器监测 CO₂浓度升高，BAS 下发指令，风机节能控制器提高风机转速，增大新风量；指标达标后降低转速，实现按需通风。

工况连锁调节 空调机组启停与新风风机联动；过渡季节充分利用新风，降低空调负荷，风机同步优化运行频率。

时序协同管控 根据项目时间表，BAS 统一下发启停指令，风机节能控制器配合调整运行模式，无人区域降低通风风量。

故障联动处置 风机节能控制器检测设备故障，即时上传 BAS 平台；平台弹窗告警，提醒运维人员及时检修。
