衢州市 BA 楼宇自控系统与智能照明控制系统一体化应用方案

一、项目概况

衢州地处浙西，夏热冬冷，夏季高温，梅雨季湿度较大。面向当地产业园、办公楼、医院、公共场馆项目，搭建BA 楼宇自控系统（DDC 控制器）+ 智能照明控制系统一体化解决方案。 BA 系统管控中央空调、新风机、水泵等暖通机电设备；智能照明系统负责室内外照明精细化管控。两套系统互联互通、策略联动，实现建筑舒适度保障与双重节能，符合浙江省绿色建筑、公共建筑节能改造相关政策标准。

二、系统总体架构

感知执行层 温湿度、CO₂、光照度传感器、人体感应模块；电动风阀、水阀、照明调光模块、继电器执行回路。

现场控制层：DDC 可编程控制器 分布式部署于机房、弱电竖井，作为 BA 系统核心；独立完成暖通设备闭环调节、时序控制、防冻、消防联锁；具备本地自治能力，网络中断依旧保障基础设备安全运行。通过标准总线对接智能照明网关。

网络传输层 采用 BACnet/IP、Modbus 标准协议，实现 BA 平台与智能照明系统双向数据互通。

平台管理层 BA 监控平台统一管理暖通机电设备；照明平台实现回路开关、调光、场景管理；预留接口，后期可无缝接入 IBMS 集成平台、能耗监测系统。

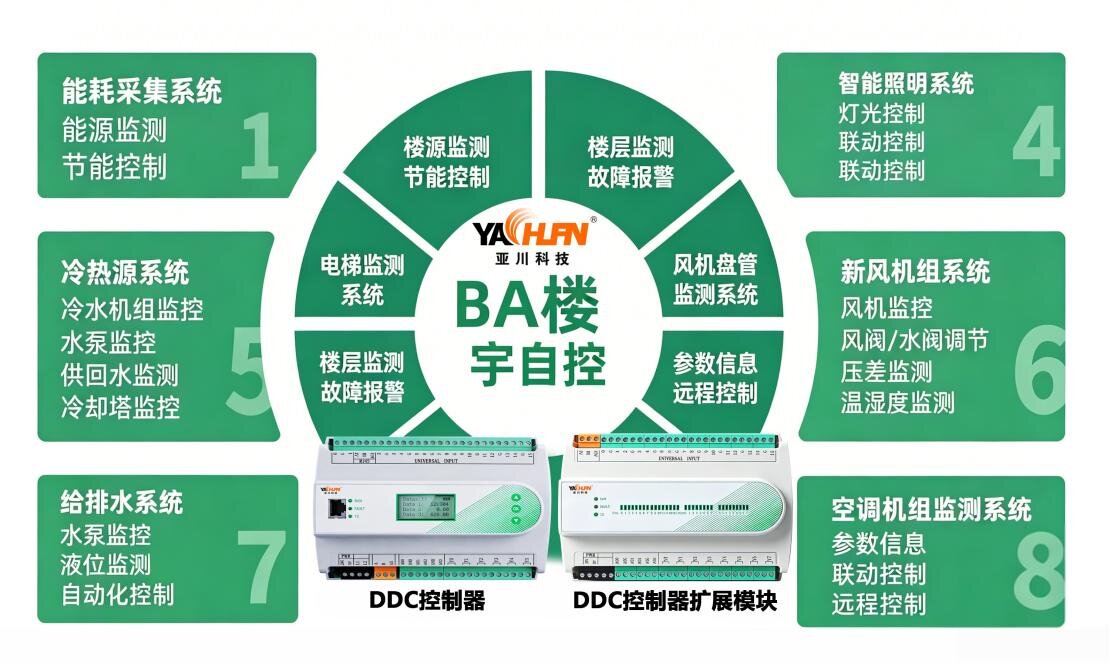

三、BA 楼宇自控系统核心功能

暖通设备智能调控 根据室内温湿度、CO₂浓度动态调节空调水阀、新风风量；梅雨季联动除湿控制，防止室内潮湿结露；设置工作日、夜间、节假日运行模式，降低非工作时段负荷。

风机、水泵、冷热源群控 依据建筑负荷自动调节设备运行状态，避免长期空载运行；冬季增设管道防冻保护逻辑。

设备故障监测与告警 实时采集风机过载、滤网压差超限、阀门异常信号，及时推送告警信息。

消防联动功能 接收消防信号，快速关停对应区域空调、新风设备，联动排烟系统。

四、智能照明控制系统核心功能

自然光联动调光 根据室外光照度自动调节灯具亮度，充分利用自然光，减少人工照明能耗。

人体感应控制 办公区域、走廊实现人来灯启、人走灯灭或降亮度，杜绝长明灯浪费。

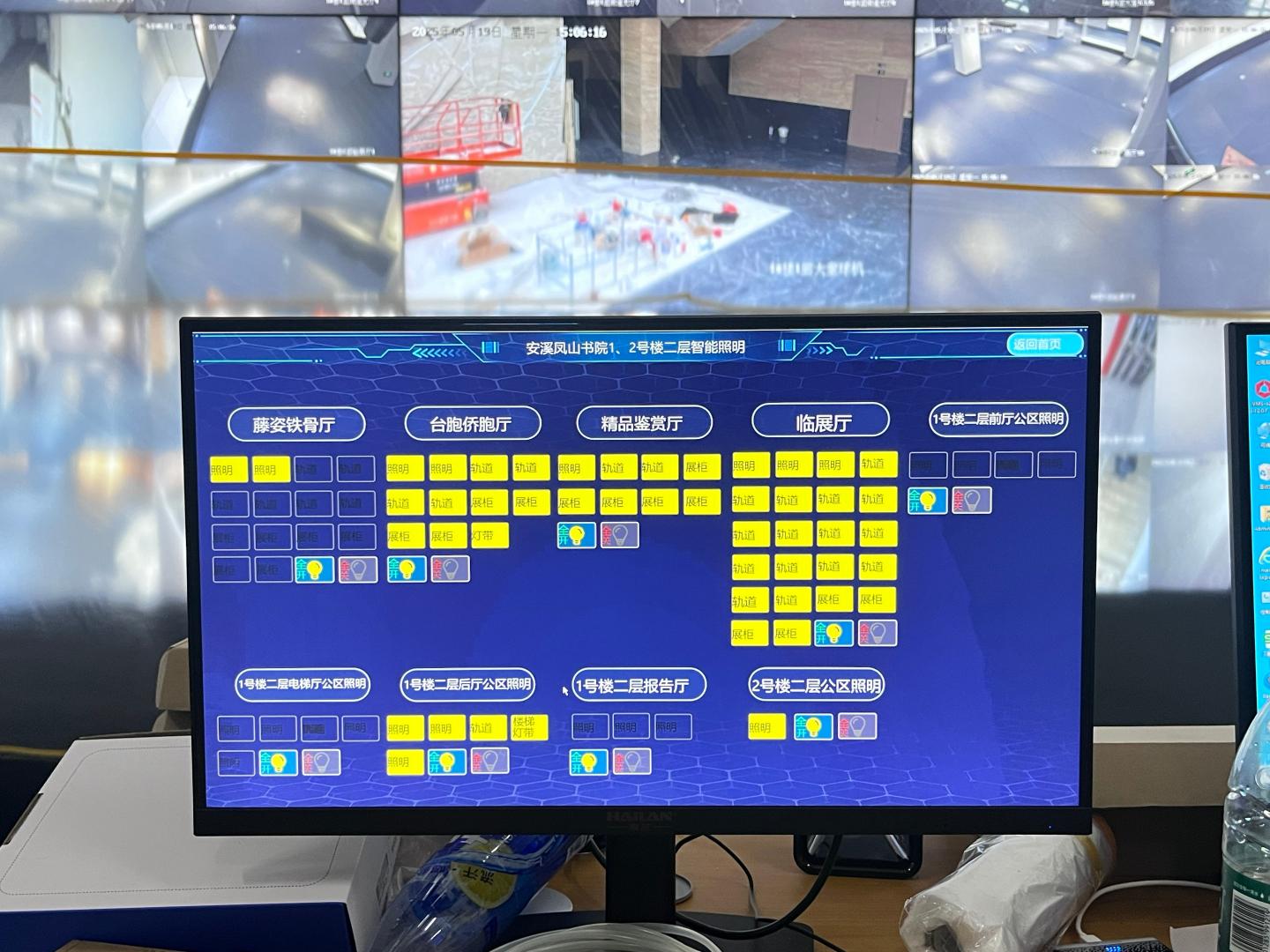

多场景分区管控 支持办公模式、午休模式、安保夜间模式一键切换，按楼层、区域独立管控。

照明能耗采集与故障告警 统计各照明回路用电量，灯具回路故障实时预警，方便运维检修。

五、两大系统联动策略

时序协同联动 上班时段，BA 系统启动空调预冷 / 预热，同步自动开启公共区域照明；下班时段，空调逐步停机，照明延时关闭。

区域占用联动 感应器检测区域无人，智能照明自动关闭；同时发送信号至 BA 系统，下调该区域空调与新风负荷，实现照明 + 空调同步节能。

应急场景联动 火警触发后，BA 关停空调新风，智能照明自动启动应急照明回路，保障人员疏散。

环境协同调控 光照充足区域，减少人工照明投入；结合室内温湿度数据，优化空调运行策略，平衡舒适与能耗。
