一、项目适配背景

宁波属于沿海夏热冬冷地区，空气湿度大，线路易受潮老化；医院包含手术室、ICU、检验科、影像中心、普通病房等区域，大量呼吸机、监护仪、CT、核磁等精密医疗负载，对供电连续性、电能质量、电气防火要求极高。DTDS 末端用电防护治理系统平台结合就地治理终端，实现末端电气隐患前置预警 + 电能质量实时治理 + 平台集中管控，满足《医疗建筑电气设计规范》，适配宁波医院智能化改造、新建医院项目需求。

二、平台核心功能

（一）全域末端用电实时监测功能

分层分区采集所有末端回路电压、电流、零线电流、线缆温度、漏电流、谐波、三相不平衡、零地电压等全维度电力参数，覆盖病房、手术室、检验科、设备机房、后勤区域。

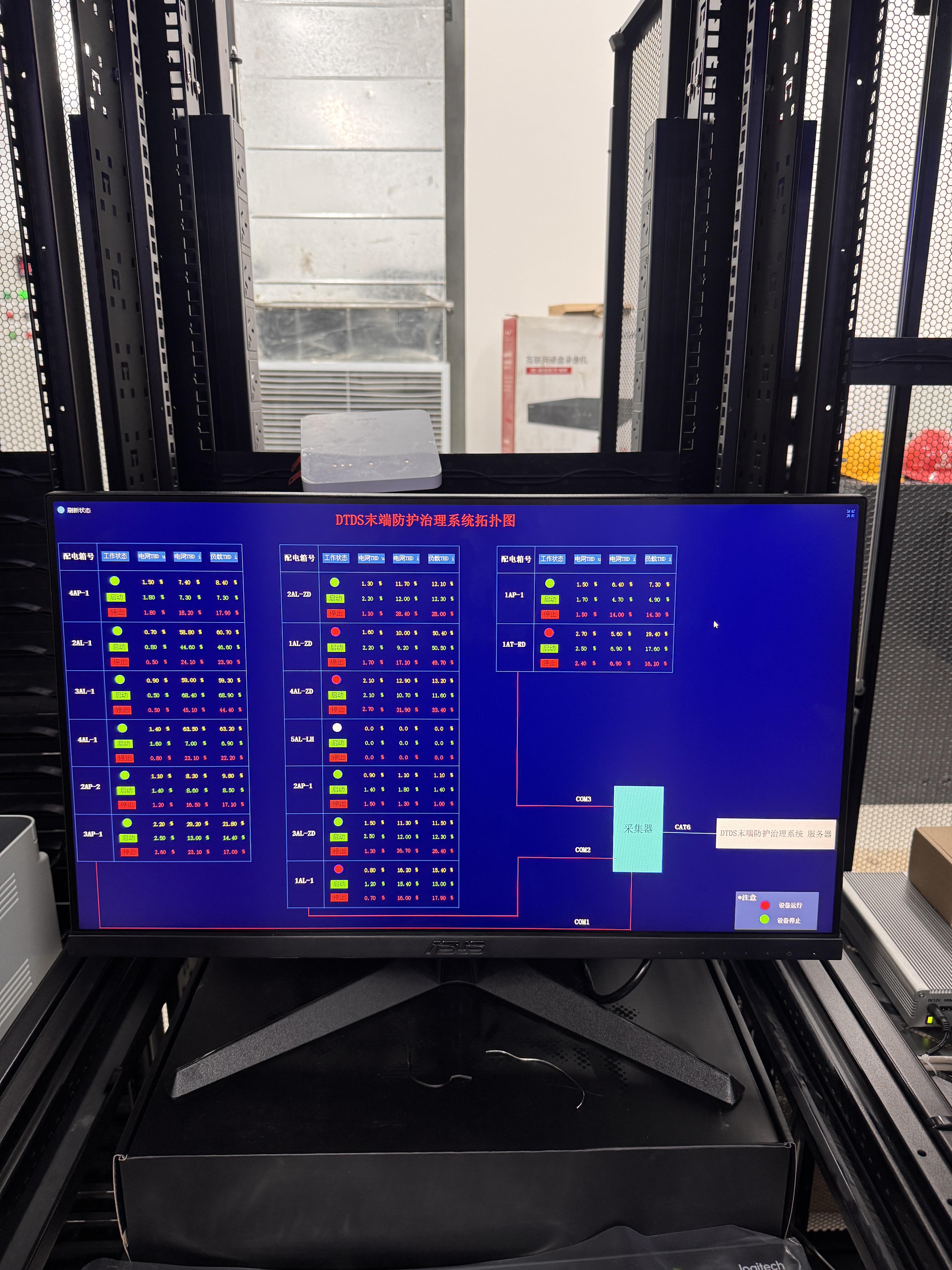

回路状态可视化展示，区分正常运行、预警、故障状态；精准定位配电箱、楼层、房间故障点位，支持楼栋、楼层、回路逐级检索。

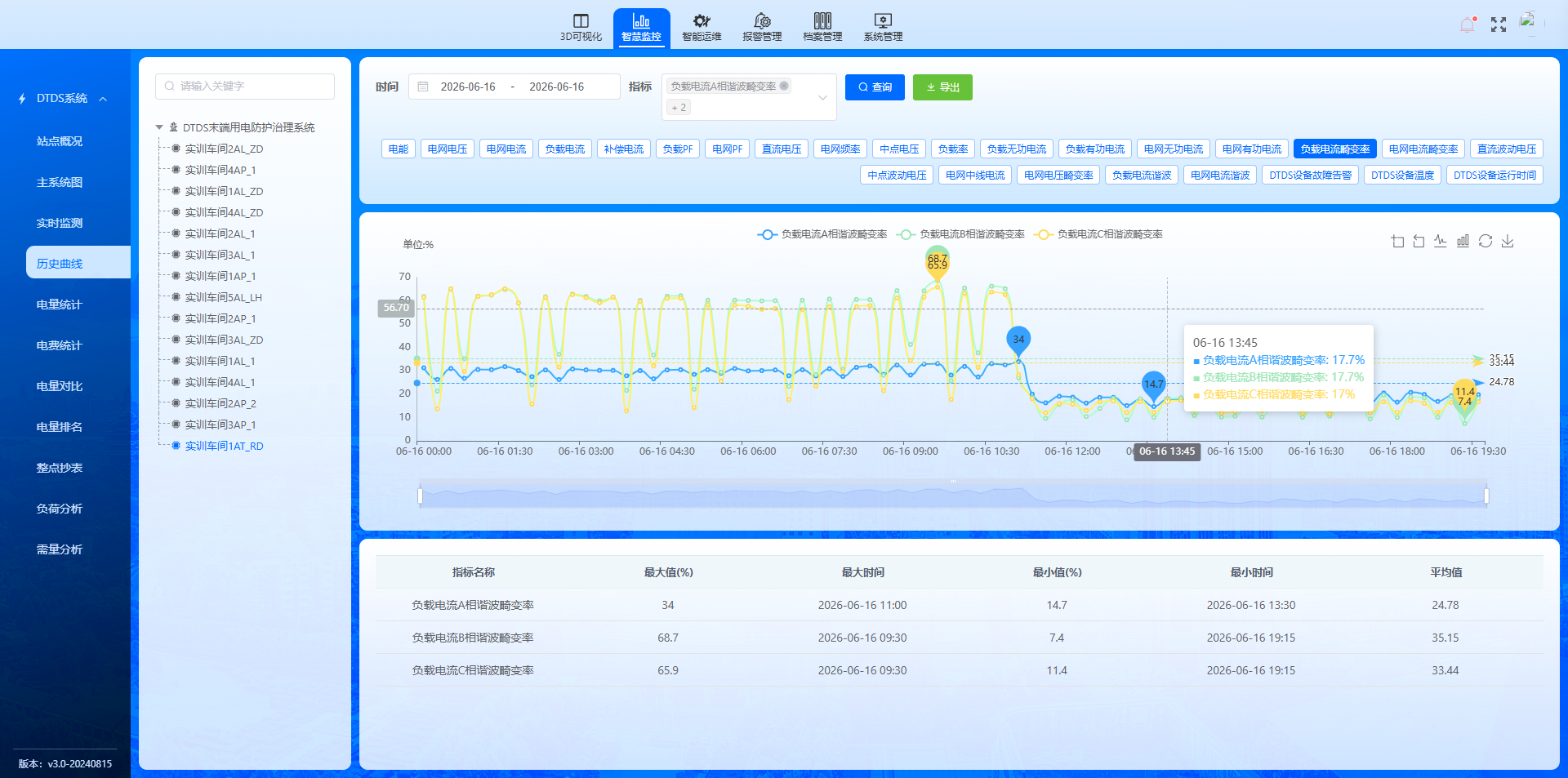

支持历史曲线存储，可追溯电压波动、负荷变化、谐波变化趋势，便于故障复盘、电气隐患溯源。

（二）电气火灾前置防护（医院核心刚需）

零线综合治理监测 实时监测零线过热、零地电压超标，配合 DTDS 终端抑制 3 次谐波零线电流，解决医院大量非线性负载造成零线发热、断零风险，杜绝断零烧毁生命支持设备。平台持续展示零线治理前后数据对比。

电弧故障预警 毫秒级识别线路绝缘老化、插座接触不良产生的隐形电弧，区分医疗设备启停干扰，不误报、不漏报，明火产生前推送告警。

分级漏电保护策略 ICU、手术室等二类医疗区域采用预警优先、禁止强行跳闸模式；普通病房、后勤区域故障回路选择性分断，兼顾医疗供电连续性与消防安全。

超温、过载、浪涌监测预警 监测电缆接头、配电箱端子温度；监测雷击、大型医疗设备启停产生电压浪涌、过压欠压，提前预警，保护 UPS 与精密诊疗设备。

（三）电能质量在线治理监控功能

谐波治理监控 实时监测系统谐波畸变率，平台展示谐波数据，终端就地滤除谐波，降低谐波对影像设备干扰，避免检验数据失真、医疗设备频繁报错。

三相不平衡调节管控 动态监测三相负荷失衡情况，通过终端自动均衡电流，减少中性线损耗，降低线缆发热。

电压暂降 / 短时波动监测与补偿管理 针对电网扰动、大功率设备启动引发电压暂降，平台记录扰动事件，终端快速稳压补偿，防止呼吸机、监护仪意外停机。

（四）分级告警与闭环运维管理

告警分级：一般预警、重要隐患、紧急故障，支持弹窗、手机 APP、短信多渠道推送。

权限分级管理：后勤管理员、运维人员、管理层设置不同操作权限；手术室、ICU 关键回路配置高级权限管控。

运维工单闭环：告警自动生成运维任务，记录处置过程、验收结果，形成隐患预警→派单→处理→销项完整台账。

（五）数据统计、报表与合规管理

自动生成用电负荷统计、电能质量分析报告、电气隐患台账、设备运行报表。

完整留存电气安全数据，满足消防检查、医院等级评审、安全督查资料要求。

统计治理效果，展示零线电流抑制、谐波改善、故障降低等量化数据。

（六）系统互联互通与联动能力

采用 Modbus、BACnet 标准通讯协议，可无缝对接医院 IBMS 集成平台、BA 楼宇自控、能耗监测系统。

支持与消防系统联动：发生电气重大故障，向上层平台推送信号，配合整体应急调度。

支持边缘自治：网络中断时，现场 DTDS 终端持续执行防护与治理，通讯恢复后自动补传数据，不影响末端安全保护。

（七）拓展功能：3D 数字孪生可视化（可选）

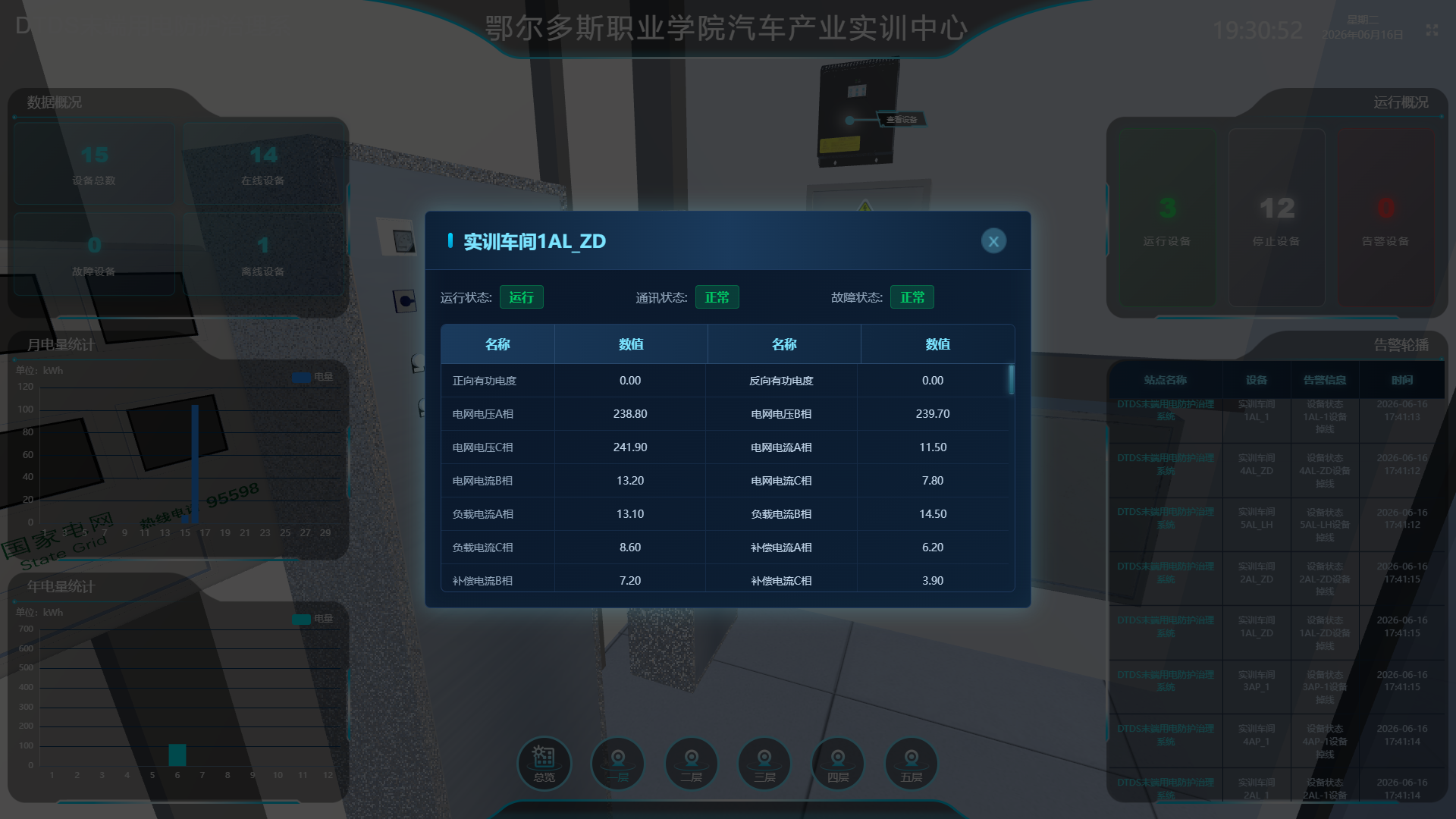

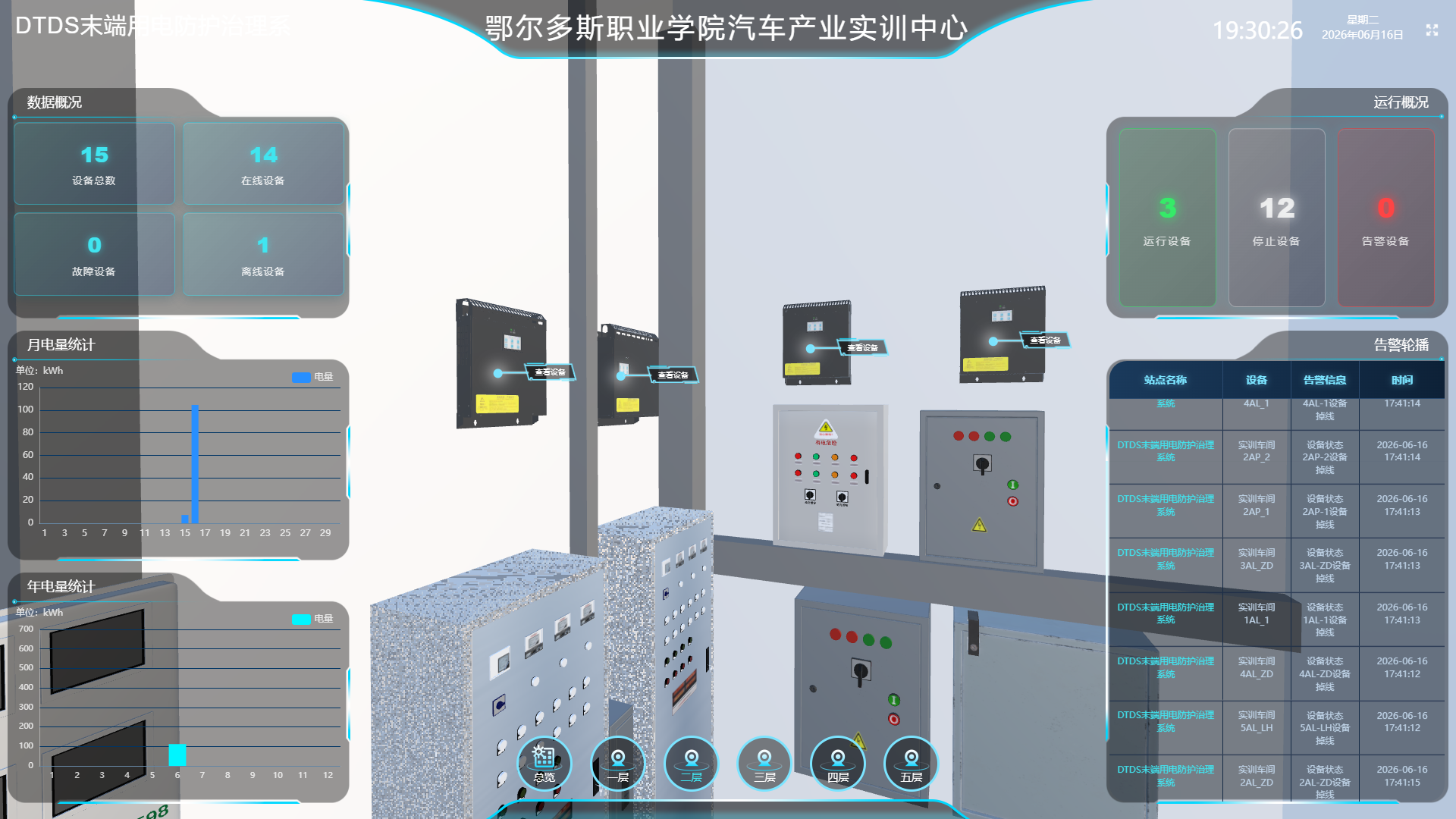

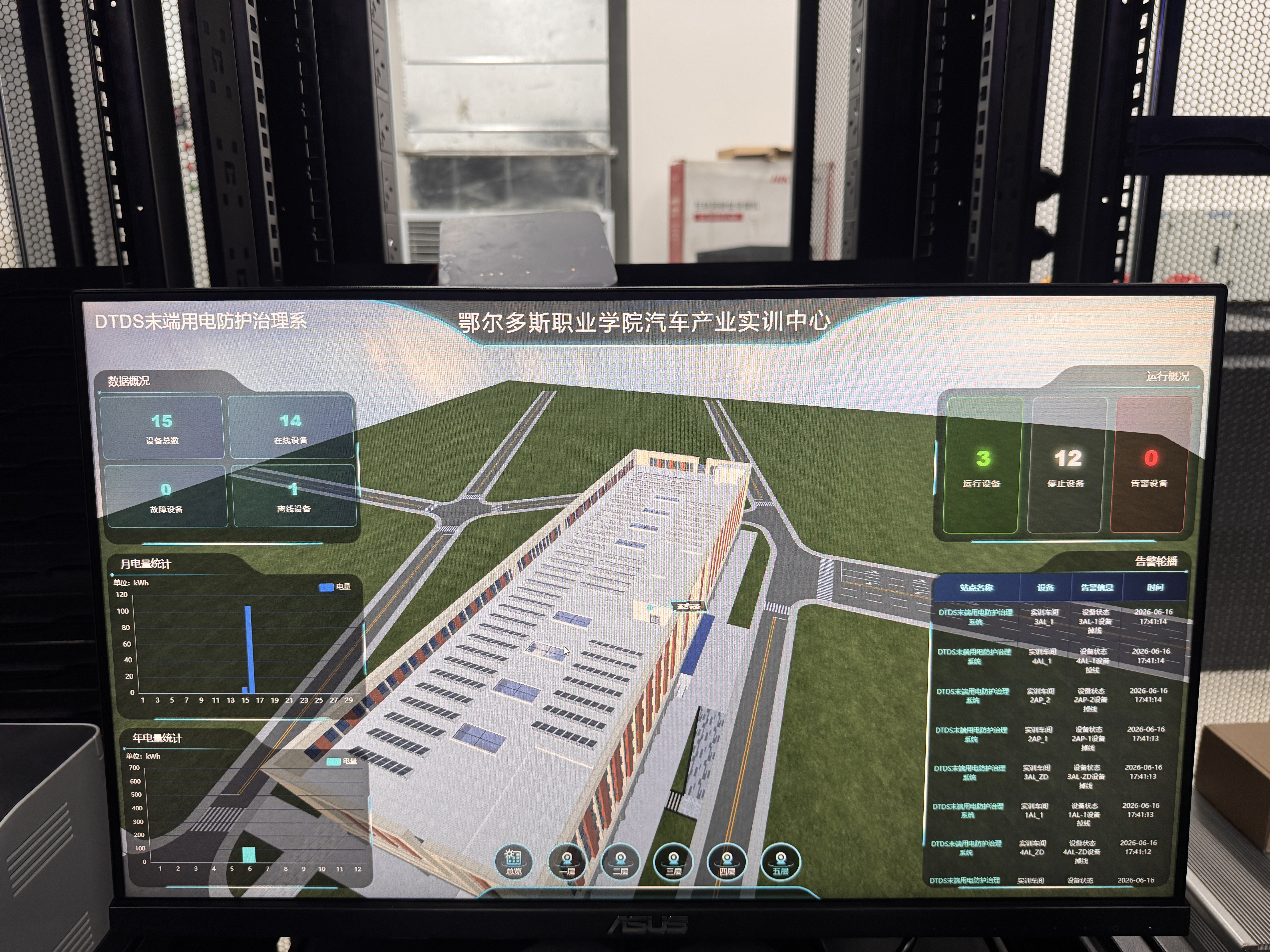

结合医院 BIM 图纸搭建三维场景，将每一台 DTDS 终端、配电回路映射至三维模型；隐患点位立体高亮展示，实现配电系统一张图可视化调度，提升运维效率。

三、宁波医院场景应用价值

✅ 保障医疗安全：关键回路不随意跳闸，持续稳定保护生命支持类医疗设备； ✅ 防范电气火灾：从零线、电弧、线路温度等源头消除电气隐患，适配沿海潮湿环境； ✅ 改善电能质量，减少精密医疗仪器故障，降低设备维修成本； ✅ 数字化运维，替代人工逐点巡检，提升后勤管理效率； ✅ ** 开放接口，融入医院整体智能化体系，适配新建及改扩建项目。
