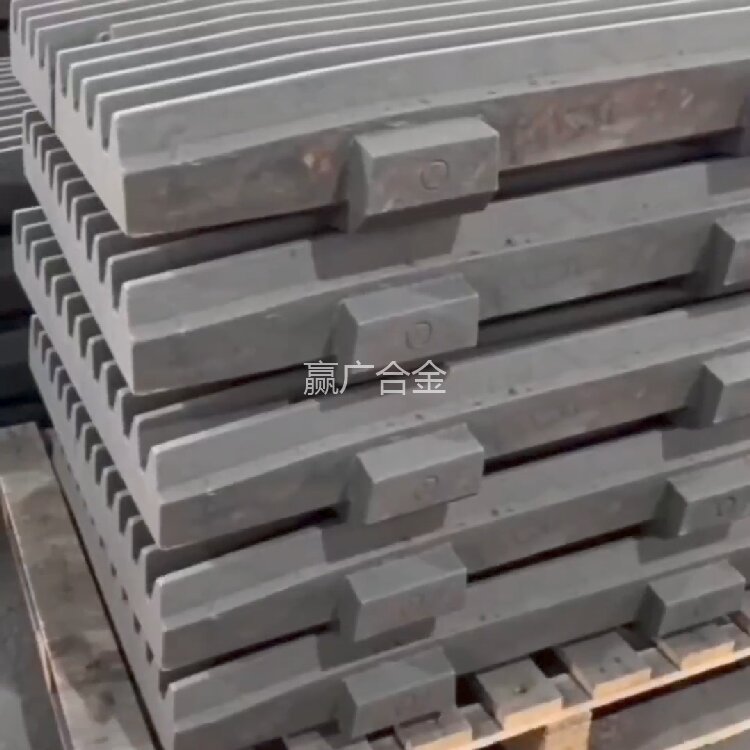

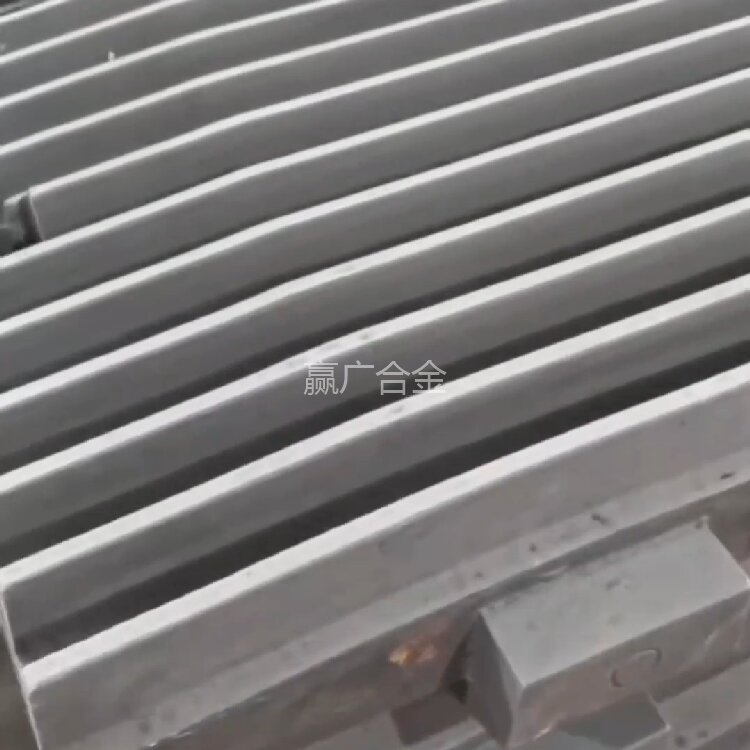

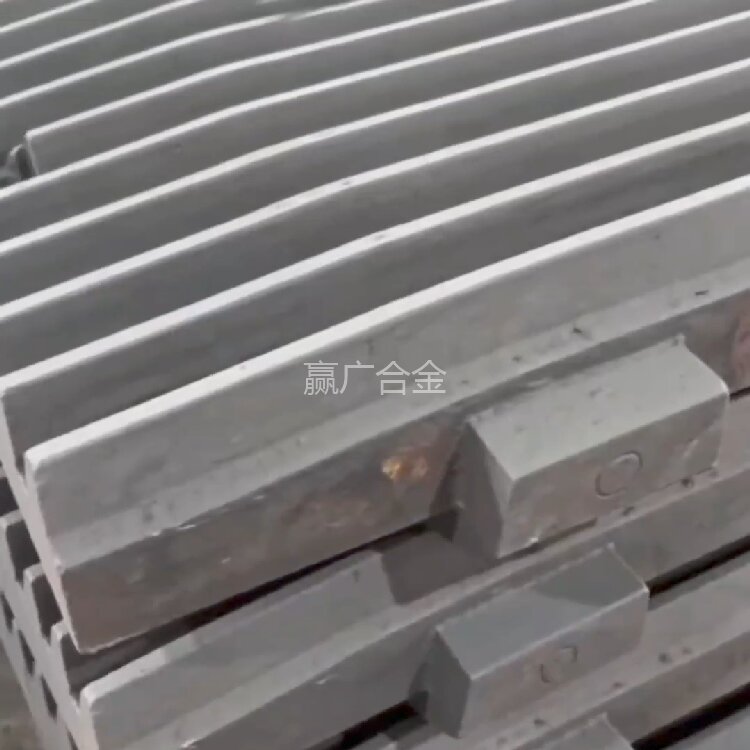

ZG4Cr18Mn12Si2N 耐热钢铸件 无镍高锰经济型高强度耐热铸钢件

ZG4Cr18Mn12Si2N 高锰氮奥氏体耐热铸钢，为 ZG3Cr18Mn12Si2N 升级高强度牌号，依靠锰、氮复合稳定奥氏体基体，完全不添加贵金属镍，原材料成本优势显著，是 980℃以内轻型耐热构件规模化量产首选材质。钢液流动性极佳，薄板件、镂空网格小件成型效果优良，浇不足、冷隔缺陷少，模具可反复使用，适合大批量标准化配件生产。材质局限明显，高温蠕变强度有限，不能用于重型持续承重以及腐蚀工况。 ZG4Cr18Mn12Si2N 化学成分范围：碳 0.36%～0.46%，铬 17.00%～20.00%，锰 11.00%～14.00%，硅 1.50%～2.50%，氮 0.22%～0.32%。锰替代镍稳定奥氏体基体；氮实现固溶强化提升高温强度；铬提供基础抗氧化防护；硅提升氧化膜致密性。 材质综合性能：长期稳定使用温度 930～980℃，短时最高温度不超过 1000℃，干燥空气气氛抗氧化性能稳定。严禁用于渗碳、氮化、高硫烟气工况，不适合长期承重重型工装。 适用使用环境：箱式回火炉、低温退火炉、热风烘干炉；干燥空气气氛，间歇生产、工件载荷较轻工况。 主要使用用途：轻型网格料筐、炉内支撑筋板、高温热风风叶、炉门耐热挡板、烘干炉简易托架、轻型输送耐热构件。 生产场景与制造工艺：以砂型批量铸造为主，模具复用率高，生产成本低；铸件简易退火消应力即可投入使用，可常规机加工钻孔、铣平面。 常规供货规格：薄板护板、小型热风叶片、轻型网格料筐；板材常规厚度 8mm～38mm，不建议生产厚度超过 60mm 重型承重构件。 面向中小型热处理加工厂、烘干设备制造企业供货，适合大批量平价耐热配件采购，试样订单快速排产。
