ZG30Cr24Ni7SiN 耐热钢铸件 镍七氮工业炉热处理工装精密铸造件

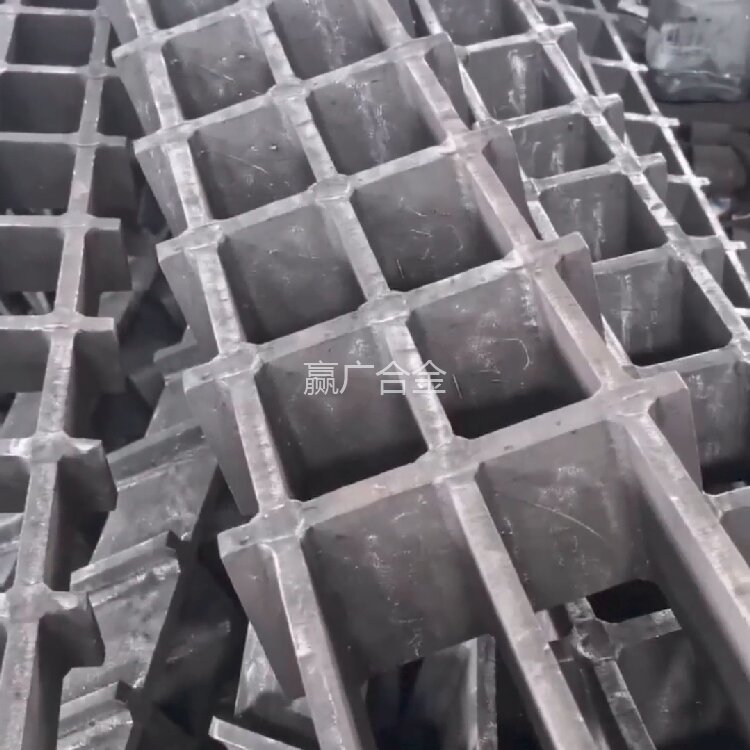

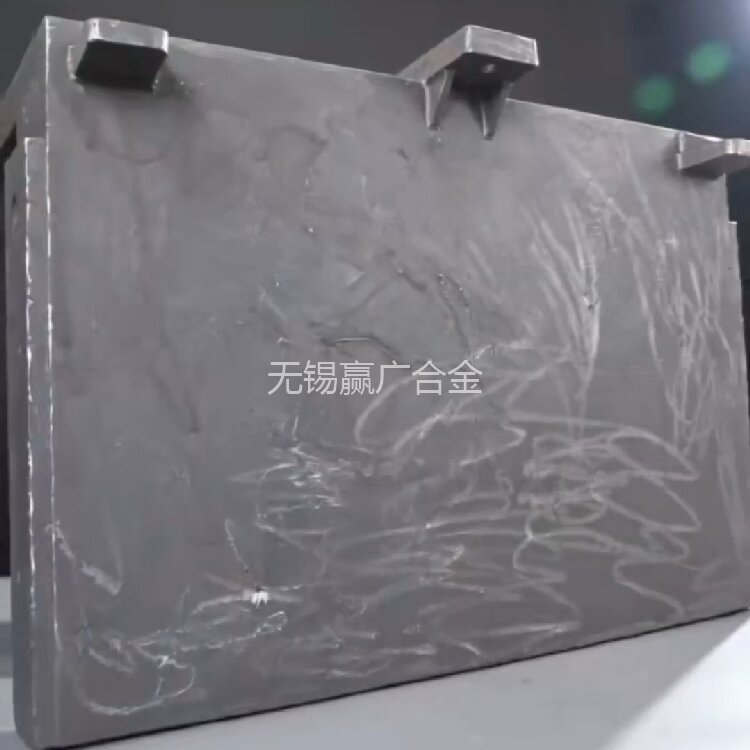

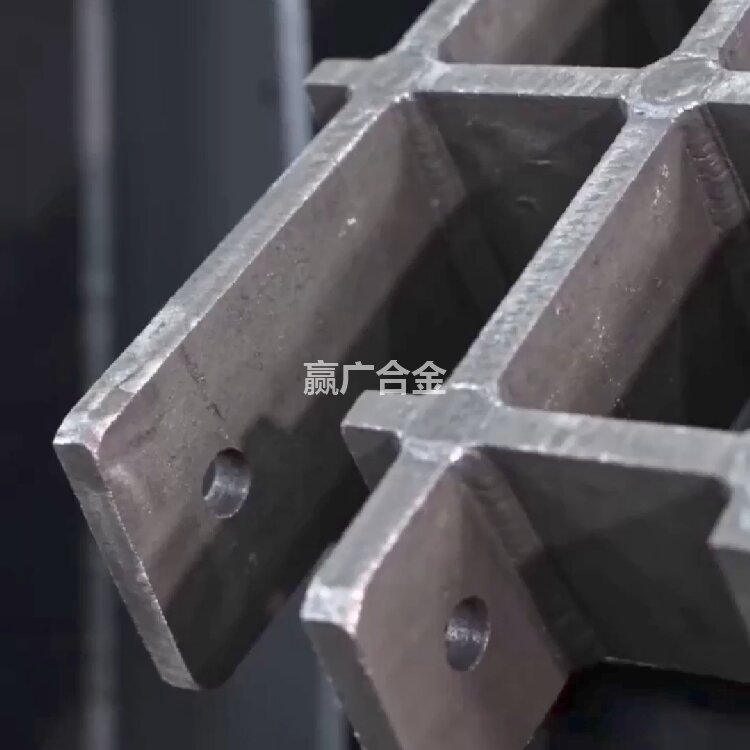

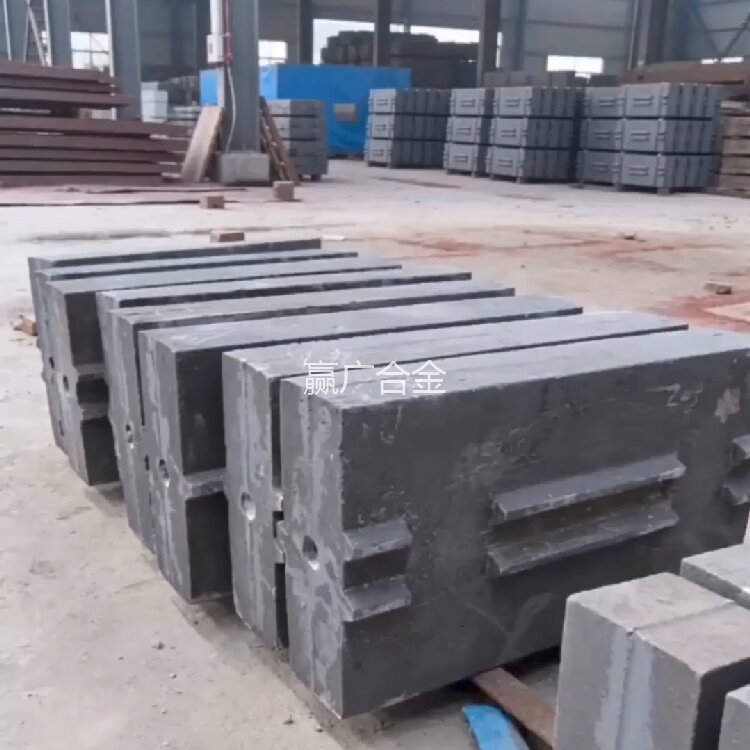

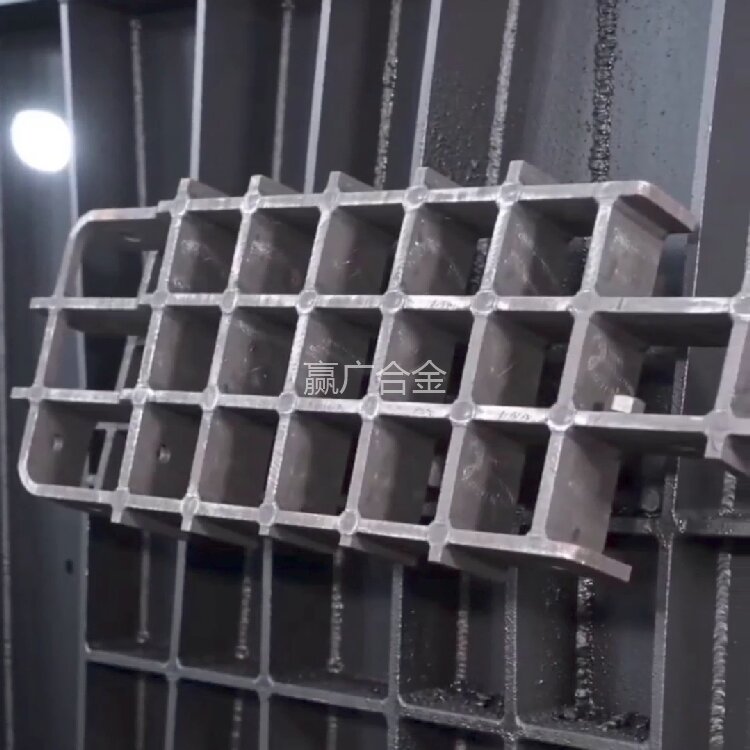

ZG30Cr24Ni7SiN 属于低碳改良型镍七氮奥氏体耐热铸钢，是经典 ZG35Cr24Ni7SiN 材质优化衍生牌号，依托铬、镍、硅、氮多元合金协同强化机制，在保障耐高温基础性能前提下下调碳含量，有效提升铸件塑性与韧性，降低厚薄截面差异较大复杂铸件产生热裂纹的概率，是热处理行业中高温工况大批量工装首选经济型耐热材质。该材质金相组织为稳定单相奥氏体，高温区间不存在固态相变，在持续冷热交替循环过程中不会产生较大组织应力，铸件尺寸稳定性优良。钢液铸造流动性良好，无论是实心厚板、镂空网格料筐，还是异形支撑托架、小型炉辊底座均可顺利成型，铸件出现少量缺陷时允许焊补修复，生产成品率高，适合规模化批量投产。 ZG30Cr24Ni7SiN 标准化学成分控制区间：碳 0.25%～0.35%，铬 23.00%～25.00%，镍 6.50%～8.00%，硅 1.50%～2.50%，氮 0.20%～0.30%，硫≤0.04%，磷≤0.04%。铬元素在高温工况表面形成连续致密氧化铬薄膜，隔绝空气介质，阻止基体持续氧化烧损；镍元素稳定奥氏体基体结构，规避升降温过程相变开裂风险；氮元素发挥固溶强化作用，提升高温抗拉强度与抗热疲劳能力；低碳配比显著改善铸件塑性，解决常规镍七氮薄壁件易开裂痛点。 材质综合使用性能参数：长期连续安全使用温度区间可达 1020～1050℃，短时峰值耐受温度最高 1090℃。在中性空气氧化气氛环境抗氧化表现稳定，具备优良抗热震、抗冷热交变能力，高温蠕变强度可以满足中等载荷持续承重需求。该材质存在明确工况局限性，不适宜长期应用于强渗碳气氛、高硫化烟气、高氯离子腐蚀等严苛环境，在上述腐蚀工况下氧化膜容易破损脱落，材质失效速度加快。 适用使用环境：间歇式箱式热处理炉、回火炉、低温退火炉、热风烘干炉，以干燥空气氧化气氛为主；适合中等频次冷热交替工况，温度波动平缓，无强腐蚀介质侵入；不建议用于连续渗碳生产线、垃圾焚烧等高腐蚀设备。 主要使用用途：热处理网格料盘、镂空料筐、整体炉底板、炉内支撑立柱、高温托架、热风导流板、炉辊支撑底座、烘干炉耐热衬板、小型淬火炉辅助工装等各类炉内耐热构件。 生产场景与制造工艺：可采用水玻璃砂型铸造、硅溶胶精密铸造两种主流工艺。大型厚重板式构件优先选用砂型铸造，控制生产成本；小型精密异形配件选用硅溶胶精铸，保证尺寸精度与表面质量。所有铸件浇注完成后统一实施高温去应力退火处理，充分释放铸造残余内应力，防止高温服役过程中出现翘曲、变形、开裂问题。支持客户提供图纸、实物样品开模生产，可交付毛坯铸件，也可根据需求完成车削、铣削、钻孔、开槽等精加工工序。 常规供货规格：方形、圆形实心料盘，网格镂空料筐，长条支撑托架，薄板导流护板；板材常规设计厚度 8mm～65mm，可结合工件承载重量、运行温度、使用周期优化厚度，增加加强筋结构提升使用寿命。全部规格支持非标定制，不受标准尺寸限制。 我司长期生产各类奥氏体耐热铸钢件，熔炼过程严格管控化学成分，成品支持现场光谱复检，可随货附带材质检验证明书。小批量试样订单可快速排产，同时承接长期稳定批量供货订单，广泛配套热处理设备制造企业、五金热处理加工厂、冶金配套装备厂商，交货周期稳定，售后技术支持完善。
