应用背景：现代建筑大量 LED 照明、变频空调、医疗设备、开关电源等非线性负载，产生大量 3 次零序谐波叠加在零线上；叠加三相负荷不平衡，造成零线电流超标、线缆过热、零地电压漂移、断零烧毁精密设备、电气火灾隐患。传统断路器只保护相线，零线缺少有效治理手段。DTDS 平台依托前端治理装置 + 上位监控平台，实现零线主动治理 + 全过程在线监测 + 分级预警一体化闭环。

一、南通本地项目零线典型痛点

沿海空气湿度大，线缆接头易氧化，零线阻抗上升，同等电流下更容易发热起火；

医院影像设备、手术室、办公照明大量非线性负载，3 次谐波集中，零线电流时常超过相线；

零线电位漂移、零地电压偏高，影响 CT、检验仪器、自控传感器稳定工作；

零线隐患隐蔽，普通配电系统无法实时监测零线温度、零序电流，故障发现滞后；

改造项目不能大面积停电，需要模块化安装、兼容原有配电回路。

二、DTDS 系统零线治理整体架构

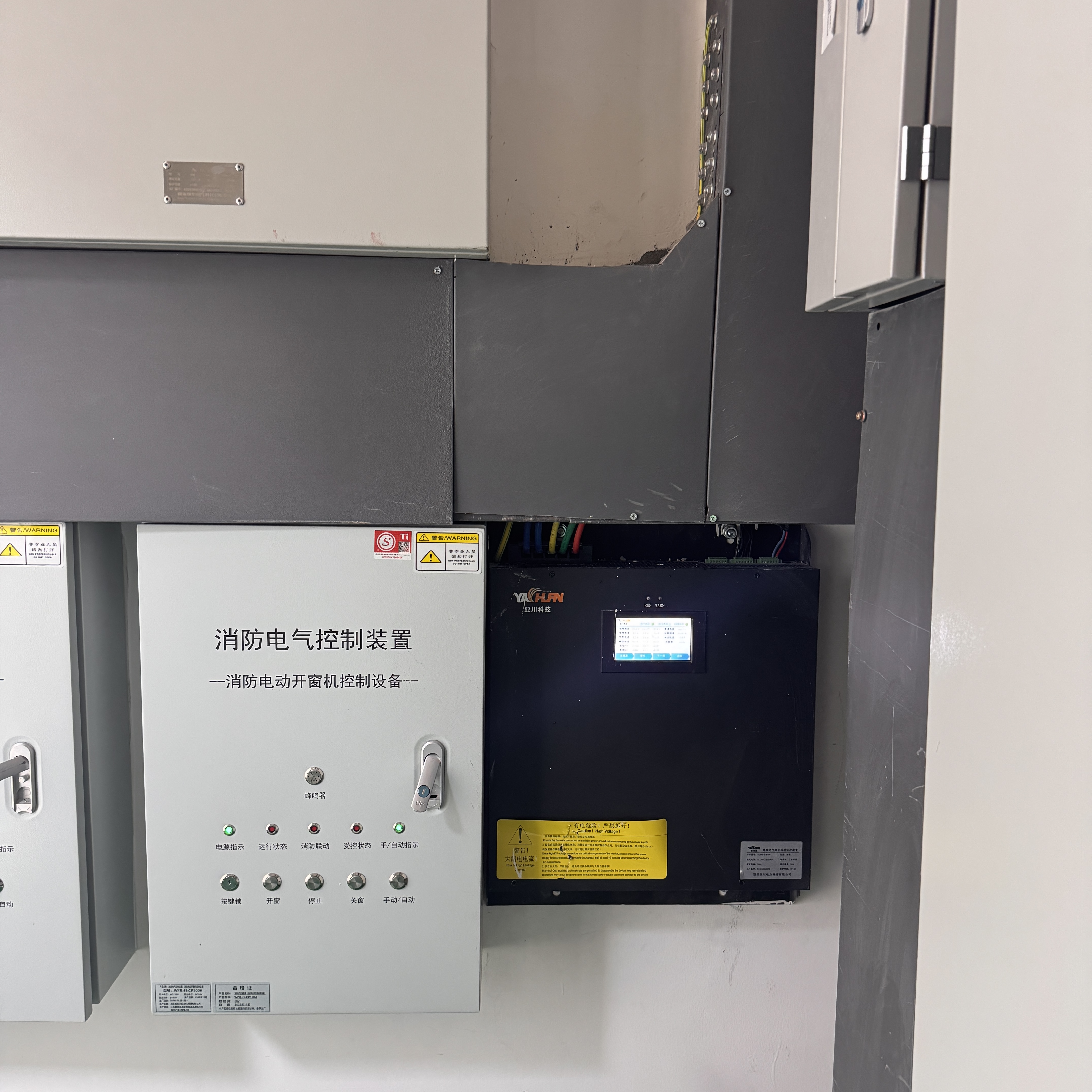

现场设备层：DTDS 末端用电防护治理装置（核心执行单元），就地采集三相、零线电流、零线线缆温度、零地电压；动态抵消零序谐波、平衡三相负荷。

通讯传输层：Modbus-RTU/TCP 标准通讯，断点缓存，向上传输零线治理数据、告警信息。

DTDS 治理监控平台：零线数据集中展示、参数配置、趋势分析、告警管理、报表导出。

上层对接层：提供标准接口，可接入 IBMS、BA、能耗监管平台，实现全域统一运维。

三、DTDS 系统零线治理核心硬件功能（就地执行）

1. 零序谐波主动抵消（核心治理手段）

精准滤除 3、9、15 次 3N 次零序谐波，零线电流抑制效率≥96%； 非线性负载产生的谐波不再在零线叠加，从源头降低零线发热，线缆运行温度下降 30%~50%。

2. 三相负荷动态平衡调节

实时监测三相电流，动态补偿不平衡基波电流，将三相不平衡度控制在 5% 以内，消除不平衡电流带来的零线附加负荷。

3. 稳定零地电压

治理后将零地电压控制在 3V 以内，抑制零线电位漂移，保护精密医疗设备、DDC 控制器、传感器免受电压畸变干扰。

4. 零线多维度安全监测

持续采集：零线电流、零线线缆温度、零地电压、零线谐波含量； 支持零线断线、接头过热、过流实时识别。

5. 分级保护策略（兼顾安全与供电连续性）

预警阶段：零线电流 / 温度越限，声光告警、平台推送，通知运维排查；

危险阶段：达到极限阈值，按策略选择性分断回路，避免零线持续过热烧断； 医院 ICU、手术室重要回路可设置只告警、不跳闸模式，保障生命设备持续供电。

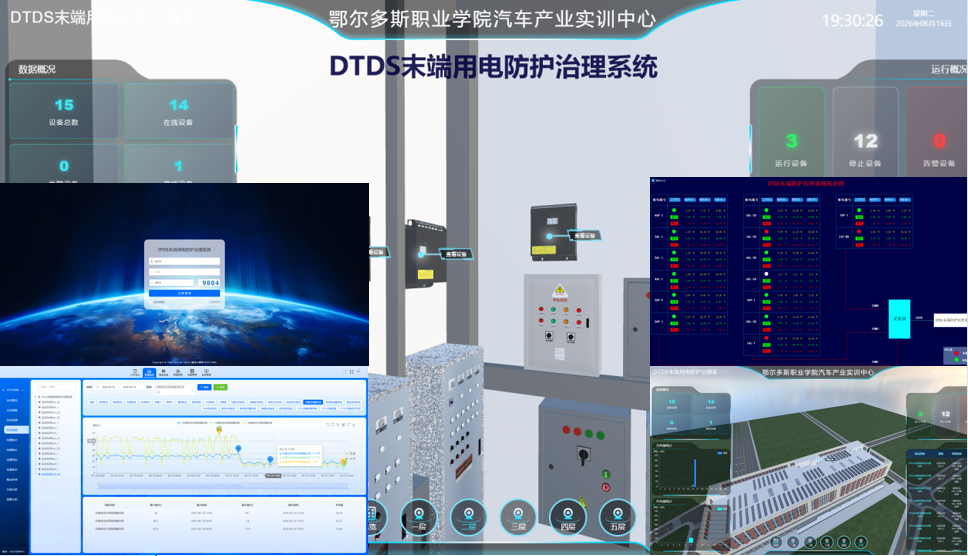

四、DTDS 末端用电防护治理系统平台【零线治理平台功能】

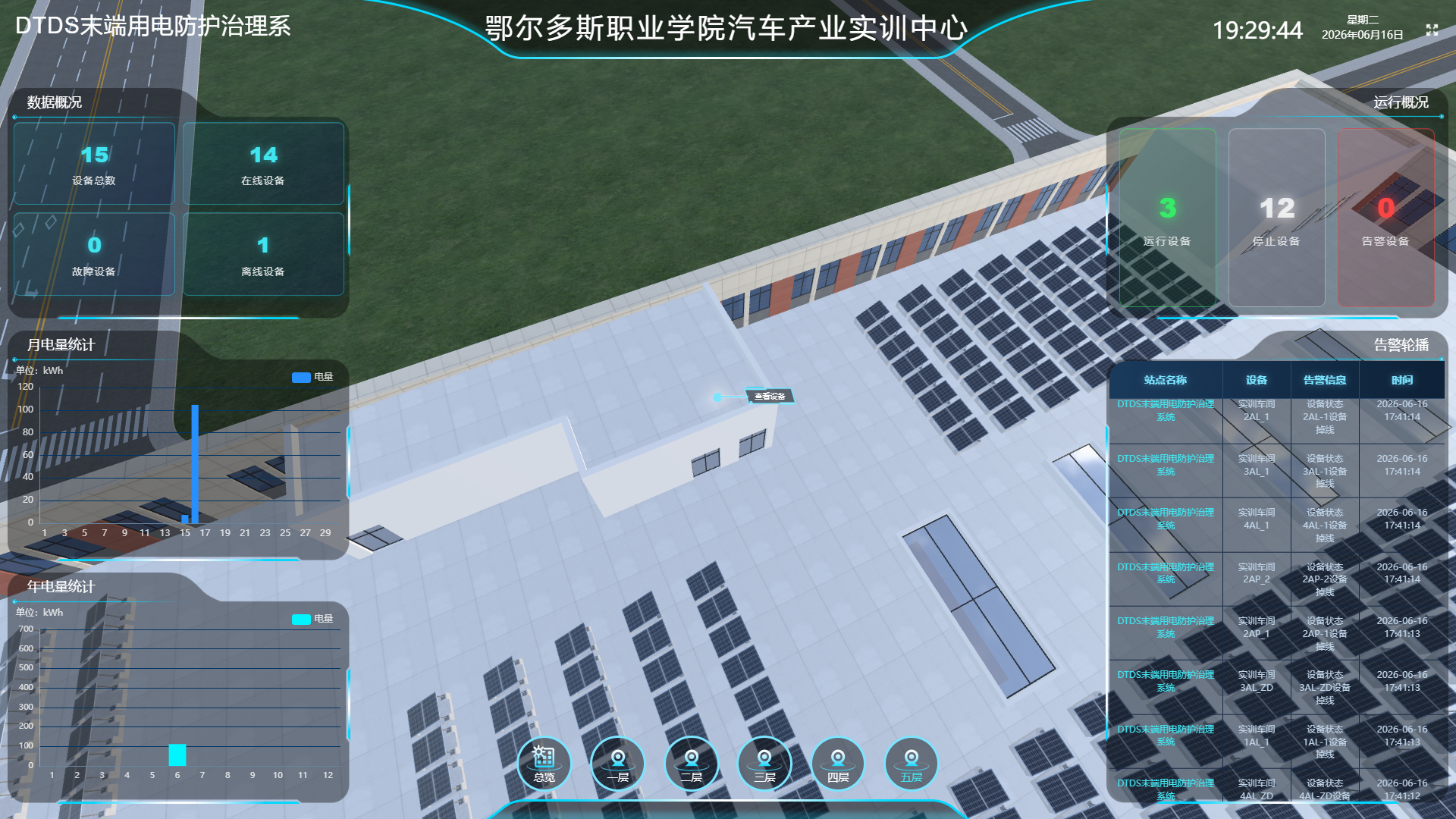

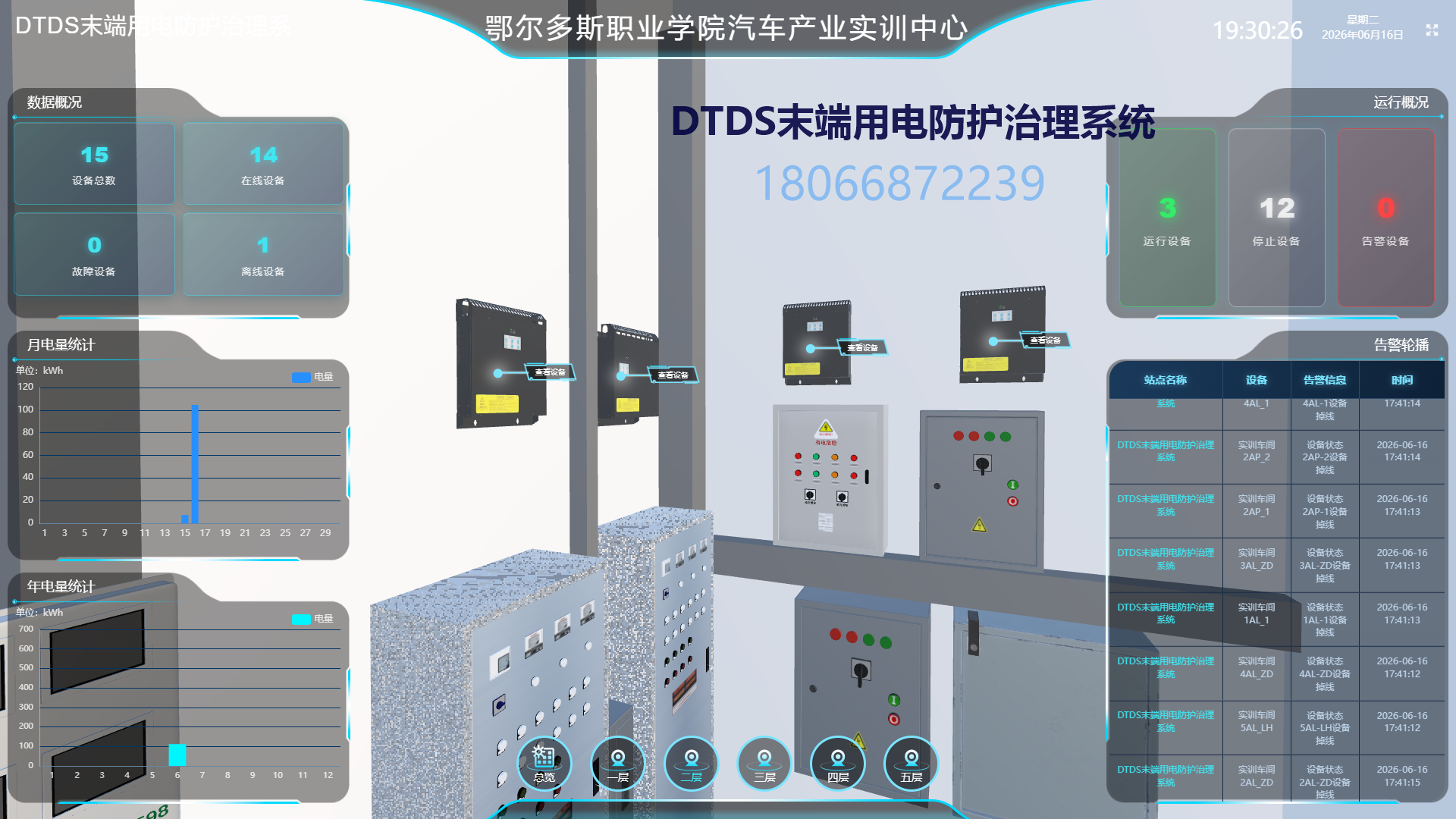

1. 零线运行状态可视化集中监控

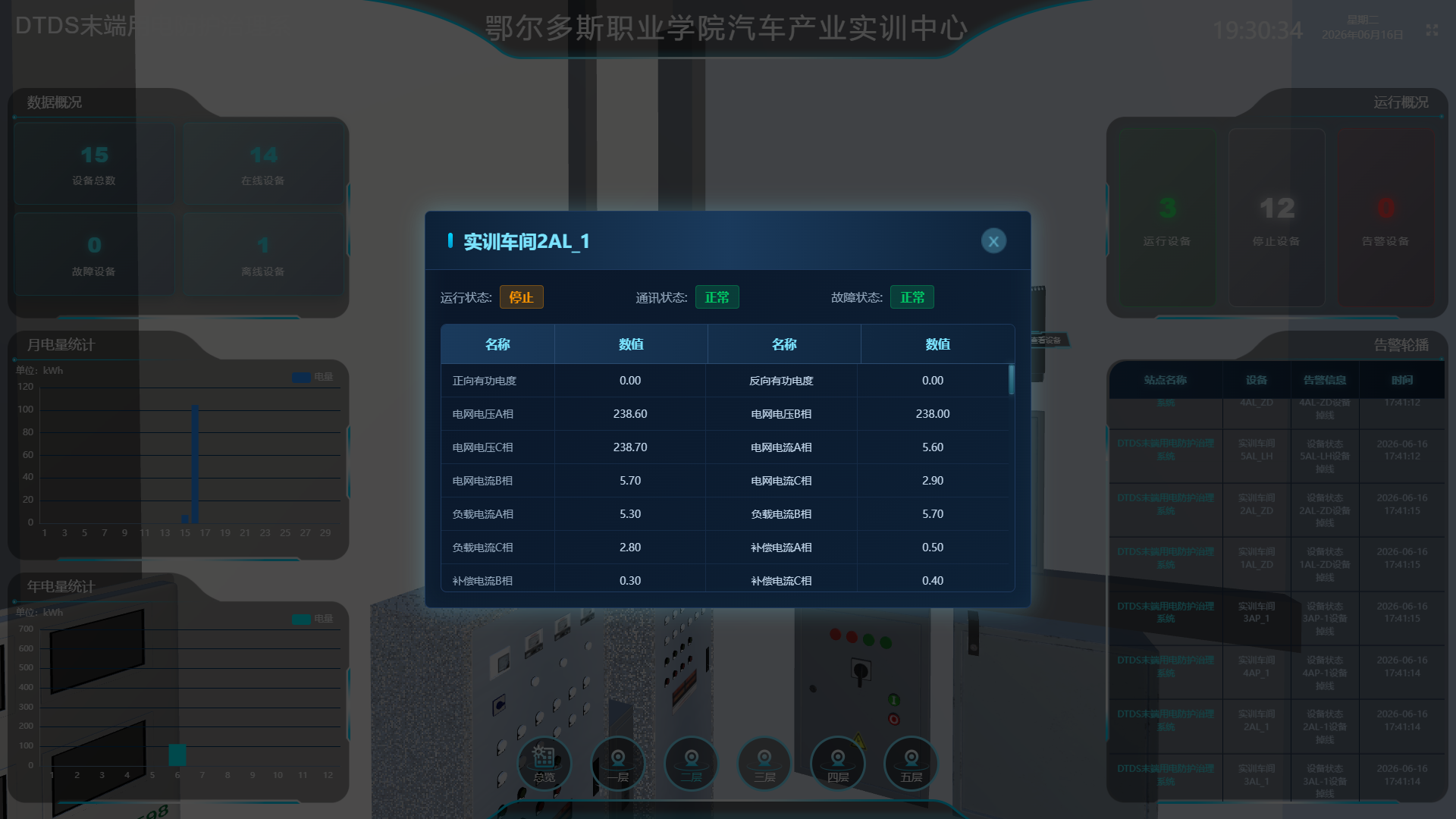

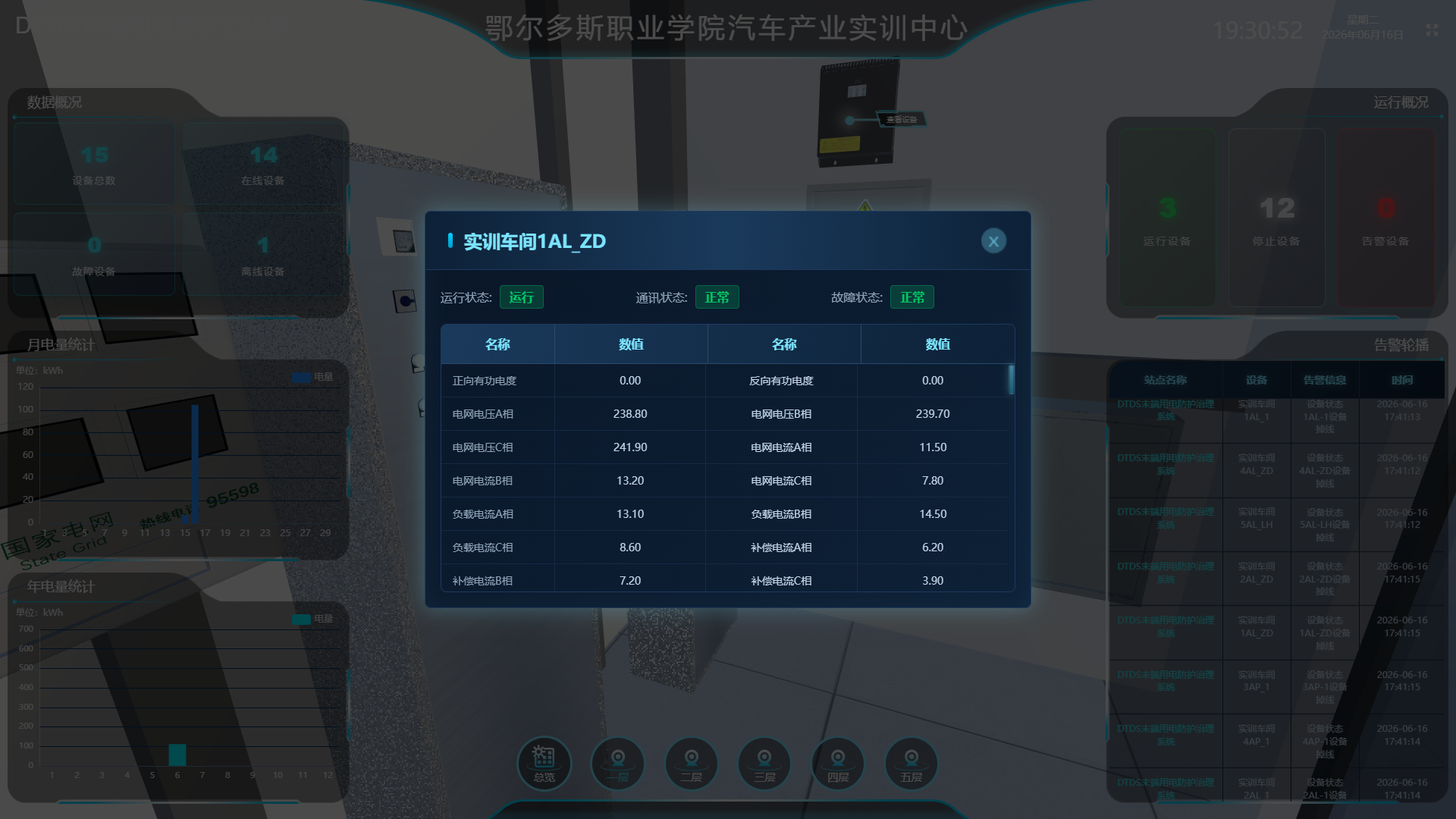

平台总览各楼层、各支路零线实时电流、零线温度、零地电压、谐波抑制效果；直观展示治理前后零线电流对比，节能与安全成效一目了然。

2. 零线参数远程配置管理

远程设定零线过流阈值、线缆温度告警阈值、保护动作模式（预警 / 告警 / 跳闸）；区分普通回路、重要医疗回路差异化策略。

3. 历史趋势与故障追忆

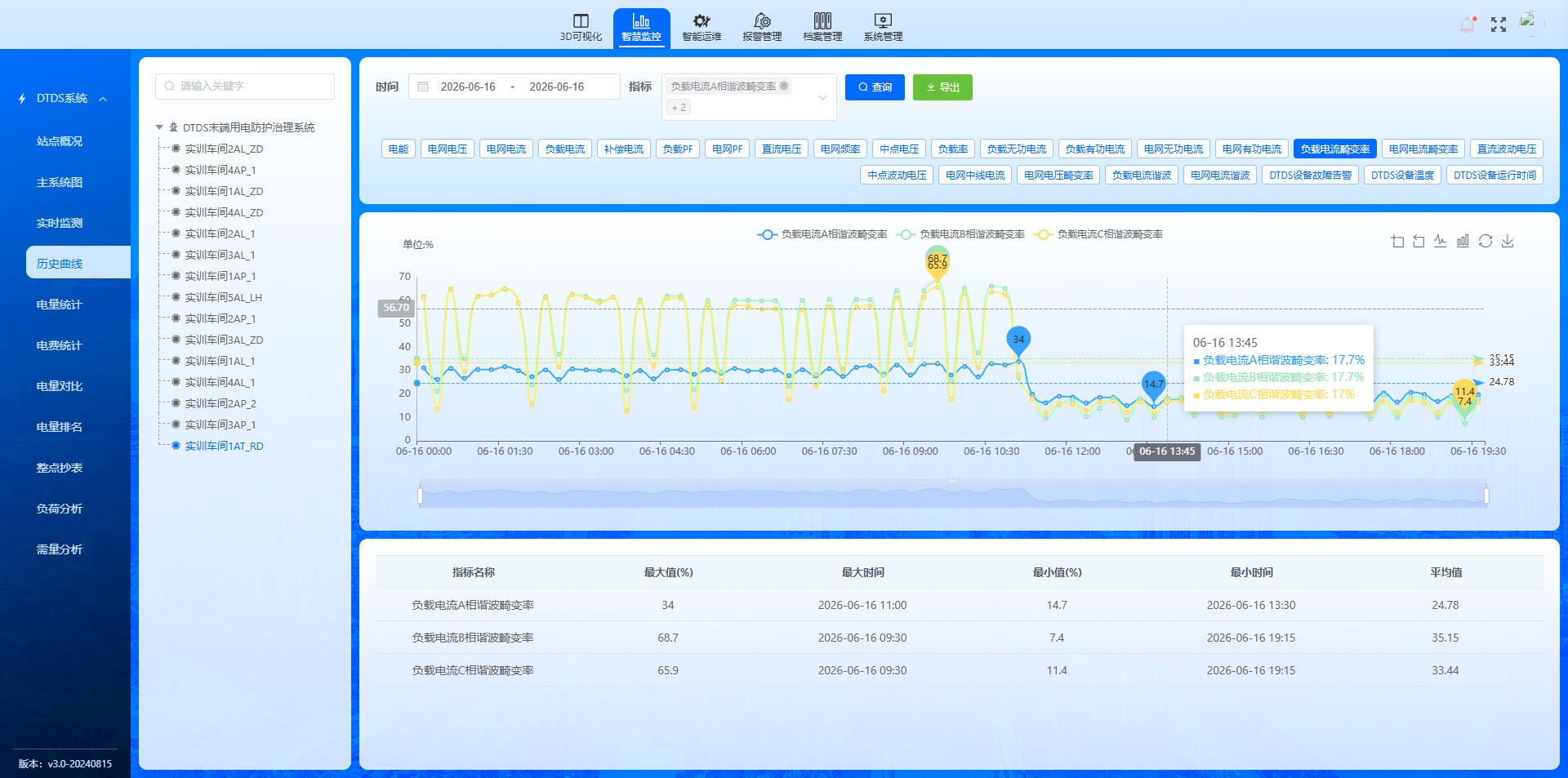

长期存储零线电流、温度、谐波数据；可调取零线异常时段曲线，追溯零线过热、谐波超标诱因，便于配电系统优化整改。

4. 分级告警闭环管理

零线过流、零线超温、零地电压越限、零线断线故障分级推送；支持弹窗、手机消息告警，形成 “告警 - 派单 - 处置 - 销项” 运维闭环。

5. 零线治理效果统计报表

自动生成支路零线运行台账，统计治理前后零线电流降幅、线缆温升变化，为节能改造验收、电气安全评估提供量化依据。

6. 标准化对外接口

通过 Modbus、OPC UA 向上推送零线全部监测数据与告警信息，无缝接入 IBMS、BA 楼宇自控、综合能源管理平台，纳入建筑整体智能化管控体系。
