扬州市｜BA 建筑设备管理系统（BAS）与 IBMS 智能化集成系统在医院项目一体化应用方案

扬州市｜BA 建筑设备管理系统（BMS）与 IBMS 智能化集成系统在医院项目一体化应用方案

适配扬州夏热冬冷、梅雨季高湿区域综合医院、妇幼保健院新建、改扩建项目；遵循《GB51039 综合医院建筑设计规范》《GB/T50314 智能建筑设计标准》、江苏省绿色医院、公共机构节能改造相关规范。

核心刚性设计原则（医疗项目架构红线） 分层解耦、各司其职： ✅ BA 建筑设备管理系统（底层，DDC 为控制核心）：负责空调、新风、冷热源就地闭环调控、洁净区压差控制、盘管防冻、梅雨季防结露、消防联锁；所有安全保护逻辑固化在 DDC 本地，网络中断、IBMS 平台离线依然独立自治运行。 ✅ IBMS 智能化信息集成平台（上层管理中枢）：仅承担全域集中监视、跨系统应急联动、告警统一汇总、运维工单闭环、数据统计分析；严禁将洁净区压差、防冻等安全控制逻辑上移至 IBMS 平台。 两套系统采用 BACnet/OPC UA 标准协议双向互通，构建「现场自控→设备管理→全域集成运营」完整体系。

一、扬州医院项目专属痛点

地域气候特征突出 扬州梅雨季漫长、空气湿度极高，空调表冷器、风管极易结露积水，滋生霉菌，直接影响院感防控；冬季阴冷潮湿，新风机盘管存在冻管风险；全年冷热负荷波动大，门诊、住院昼夜负荷差异显著。

医院 24 小时不间断运营特殊需求 手术室、ICU、负压病房、检验科对温湿度、梯度压差、新风量指标要求严苛，气流组织失衡易引发交叉感染；改造项目无法长时间停诊，需分段、夜间施工。

传统智能化孤岛问题 暖通 BA、智能照明、能耗监测、消防、安防多套平台独立运行，后勤人员频繁切换系统；缺少统一应急联动预案，火灾、设备故障处置效率偏低。

政策评审硬性要求 江苏公立医院项目需满足绿色医院评审、公共机构节能审计、能耗台账上报要求，完整的机电运行数据、环境参数记录可用于院感追溯。

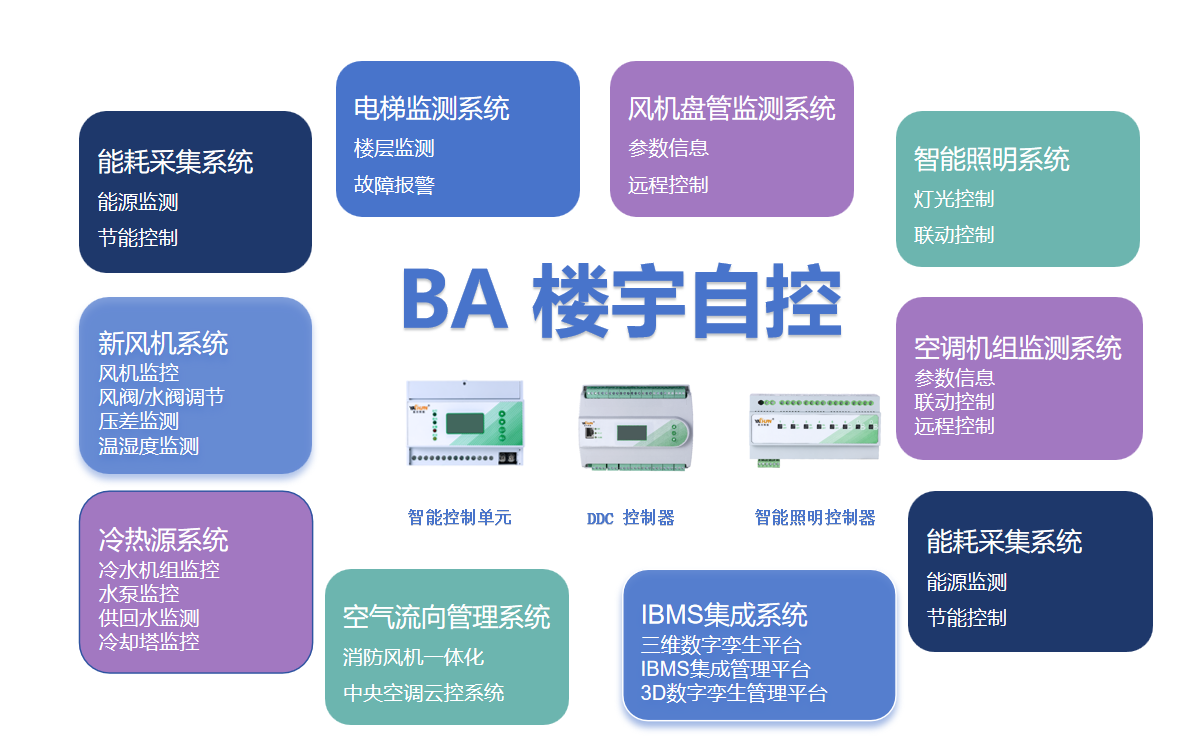

二、四层协同总体架构

1、现场感知执行层

温湿度、CO₂、洁净区压差、防冻开关、水流、露点传感器；水电、冷热计量仪表；工业级 DDC 可编程控制器、电动风阀、电动水阀、变频驱动。 ✅硬性要求：防冻开关、压差监测信号直接接入 DDC 本地 DI 点位，保护逻辑不经过上层软件中转。

2、BA 建筑设备管理控制层（安全执行核心）

管控 AHU 新风机、净化空调机组、冷水机组、板式换热站、给排水、地下车库通风；向上周期性推送设备状态、环境参数、告警信息；通讯断开，安全联锁与 PID 调节持续运行。

3、IBMS 智能化集成平台（全局运营中枢）

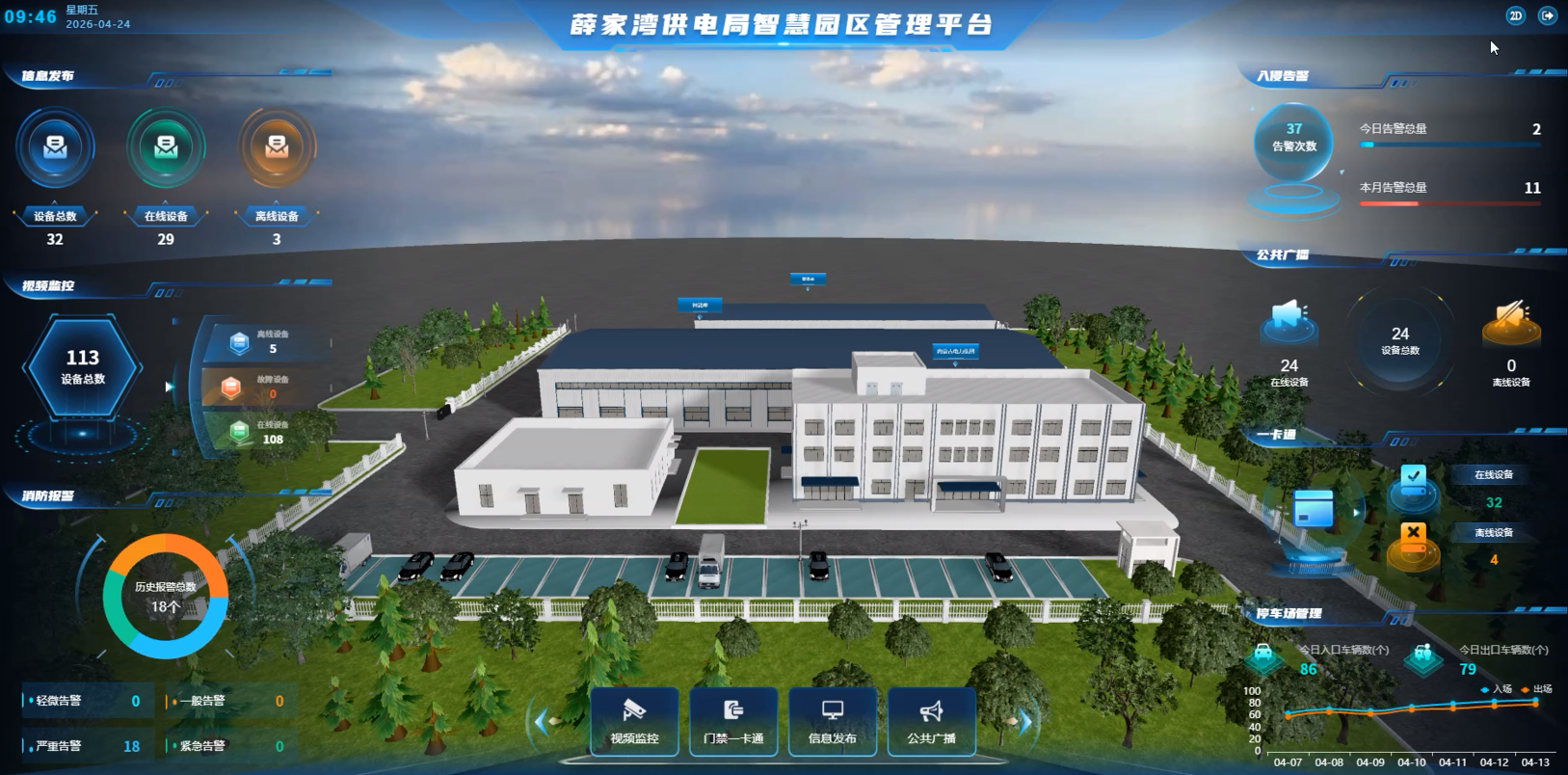

统一接入 BA、智能照明、能耗监测、消防主机、视频监控、门禁、电梯、医用气体系统；实现可视化大屏监控、跨系统联动、分级告警、运维工单、趋势报表。

4、上层拓展接口层

预留标准化 API、OPC UA 接口，对接江苏省公共建筑能耗监管平台；后期可扩展直流照明、综合能源管理系统、数字孪生平台。

三、BA 建筑设备管理系统核心功能（扬州医院定制）

1、新风机组双重气候防护逻辑【重中之重】

冬季盘管防冻保护 盘管温度低于防冻阈值，DDC 本地联锁：关闭新风电动风阀 → 全开热水盘管 → 联锁关停送风机；夜间维持管网最低循环流量，防止静态水体结冰。 梅雨季防结露控制 实时比对送风温度与空气露点，动态调节冷水阀开度、新风比例，避免风管、表冷器结露积水，抑制霉菌滋生，满足医院空气卫生标准。

2、医疗分区环境精准管控（差异化核心亮点）

手术室、ICU：恒温恒湿闭环调节，维持稳定梯度正压，保障空气定向流动，防范污染气流倒灌；

发热门诊、负压病房：稳定维持负压梯度，平衡送排风量，满足院感规范；

普通病房、门诊区域：依据 CO₂动态调节新风量，分时段调节温湿度；

检验科、药房：恒温管控，保障医疗试剂、检验设备稳定运行。

3、冷热源系统智能群控优化

依据全院末端冷热负荷自动投切冷水机组、水泵、冷却塔；优化供回水温差，改善水力失衡； 制冷模式与采暖模式程序硬互锁，杜绝冷热系统同时开启造成能源对冲浪费。

4、通风与附属设备监控

地下车库依据 CO 浓度联动风机间歇启停；集水井排污泵一用一备自动轮换；地下室、污水机房水浸监测告警。

5、分时自适应运行策略

预设多套自动预案：日间门诊模式、午休节能模式、夜间住院值守模式、周末低负荷模式，自动切换无需人工到场操作。

6、消防干接点联锁保护

消防主机信号接入 DDC 数字输入，火警优先关停普通区域空调、新风，关闭新风阀；逻辑独立运行，不受 IBMS 平台在线状态影响。
