Hiperco50A软磁合金冷拉丝（直径≥0.8mm）生产技术工艺

Hiperco50A软磁合金

一、材料概述

Hiperco50A是一种高钴铁基软磁合金，以其优异的磁性能和机械性能在精密电磁器件领域占据重要地位。冷拉丝工艺（φ0.8mm以上规格）通过塑性变形与热处理结合，使其兼具高强度、低损耗和高磁导率特性，广泛应用于微型电机、磁屏蔽组件及航空航天传感器等高端领域。

二、化学成分与功能解析

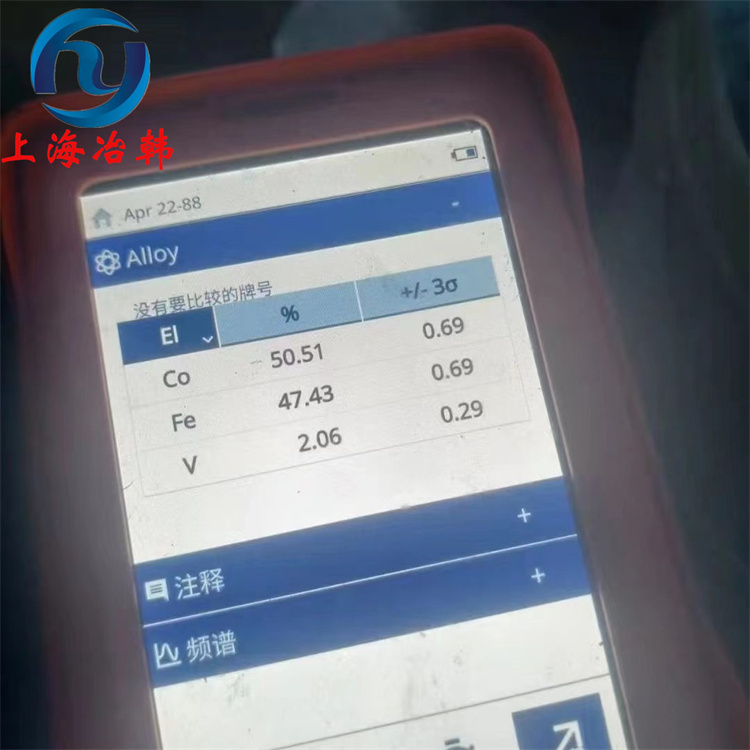

Hiperco50A的化学成分以钴（Co）为核心，典型配比为：

钴（48-52%）：主导磁性能优化，降低矫顽力，提升饱和磁感应强度。

铁（余量）：构成材料基体，平衡成本与磁性能。

钒（1.5-2.5%）：细化晶粒，抑制加工脆性。

铬（0.5-1.5%）：增强抗氧化性，改善高温稳定性。
微量添加的硅、锰等元素用于脱氧及晶界强化。

三、核心性能特点

1. 磁性能

高饱和磁感（≥2.35T）：支持强磁场环境下的高效能量转换。

低矫顽力（<40A/m）：降低磁滞损耗，适合高频交变磁场。

优异磁导率（初始μ>5000）：提升电磁器件的灵敏度。

2. 机械性能

抗拉强度（1200-1500MPa）：冷加工硬化效应显著。

延伸率（8-12%）：兼顾塑性与成形需求。

显微硬度（HV400-450）：满足精密线材的耐磨要求。

3. 物理特性

电阻率（60-70μΩ·cm）有效抑制涡流损耗。

居里温度（≥930℃）保障高温工况稳定性。

四、冷拉丝生产技术要点

1. 材料预处理

熔炼与铸造：真空感应熔炼（VIM）确保成分均匀，浇铸成φ10-12mm热轧盘条。

表面处理：酸洗去除氧化层，磷化处理增强拉拔润滑性。

2. 冷拉工艺

多道次拉拔：采用聚晶金刚石模具逐级减径，单道次变形量8-12%，总压缩率>90%。

在线退火：中间退火（800-850℃/H2保护）消除加工应力，恢复塑性。

尺寸控制：激光测径仪实时监测，公差±0.01mm。

3. 最终热处理

磁场退火：在纵向磁场下进行（1100℃×2h），优化磁畴取向，降低各向异性。

冷却控制：氢气保护缓冷至300℃后空冷，避免晶界析出脆性相。

五、技术难点与解决方案

冷拉裂纹控制
通过动态再结晶模型优化道次变形量，采用纳米润滑剂降低摩擦系数。

磁性能一致性
建立拉拔-退火工艺参数数据库，通过磁畴观测反馈调整热处理制度。

表面质量保障
电解抛光+钝化处理实现Ra<0.2μm表面粗糙度。

六、典型应用场景

微型伺服电机转子：φ0.8-1.2mm线材绕制高功率密度线圈。

磁致伸缩传感器：利用高磁导率特性检测微应变。

粒子加速器磁极：大直径（φ3-5mm）丝材用于强磁场导引结构。

七、发展趋势

当前研究聚焦于：

纳米复合涂层技术：在冷拉丝表面沉积绝缘层，提升高频应用性能。

增材制造适配性：开发适用于3D打印的Hiperco50A丝材（φ1.0-1.6mm）。

智能热处理系统：基于机器学习的工艺参数动态优化。
