一、项目应用背景（鄂尔多斯地域特点）

鄂尔多斯地处内蒙古西南部，寒冷地区，作为国家级能源基地，汇集煤矿园区、煤化工企业、高新技术产业园、党政公建、三甲医院、交通枢纽。现场大量变频器、DDC 楼宇自控、中央空调、PLC、精密仪器、光伏并网设备；矿区电网、架空线路较多，极易产生电压暂降（晃电）、谐波、三相不平衡、零线过热；经常出现自控设备非正常停机、线路发热、电气火灾隐患、光伏并网电能质量不达标等问题。 DTDS 末端用电防护治理装置部署于配电箱末端回路，实现就地电能质量治理 + 电气安全防护一体化，可对接 BA、IBMS、3D 可视化、能源管理平台，适配工矿企业与大型公共建筑智慧用电建设需求。

二、DTDS 末端用电防护治理装置核心功能

（一）电压暂降（晃电）专项防护【鄂尔多斯重点需求】

毫秒级实时监测电网电压波动，遭遇雷击、线路故障、大型电机启动造成电压暂降、暂升时，快速动态电压支撑补偿；稳定输出电压，保护 DDC 控制器、风机水泵变频器、冷水机组、精密医疗设备不因欠压跳闸停机；完整录波存储每一次暂降事件：起止时间、跌落深度、持续时长，用于电网故障溯源分析。

（二）综合电能质量就地治理

谐波治理：滤除 2～63 次谐波，降低谐波畸变率，减少线缆附加损耗，保护自控设备内部电路板；

三相不平衡动态调节：实时均衡三相负荷，抑制不平衡电流流入零线；

零线电流抑制：大幅消除谐波叠加形成的中性线电流，解决零线发热老化，杜绝 “断零” 恶性事故；

零地电压抑制：将零地电压控制在 3V 以内，避免干扰精密自控、通信设备；

无功优化，改善功率因数，降低变压器损耗。

（三）电气火灾多层级安全防护

集成线缆温度监测、故障电弧探测、漏电监测、过载 / 过压 / 欠压保护；支路精准保护，实现故障支路隔离，避免大面积停电；即使治理单元故障，安全监测保护回路独立持续工作。

（四）实时数据采集与通讯上传

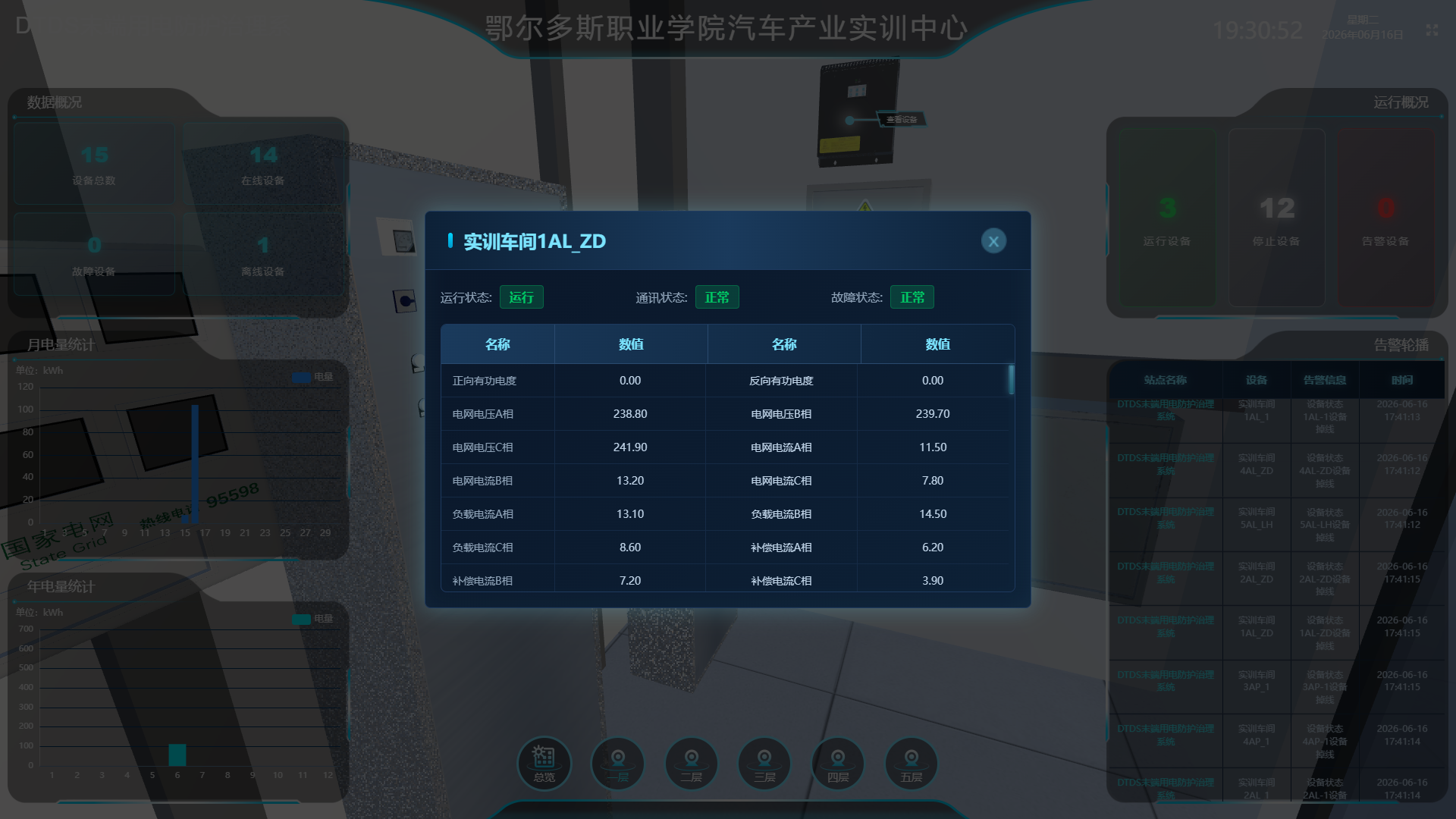

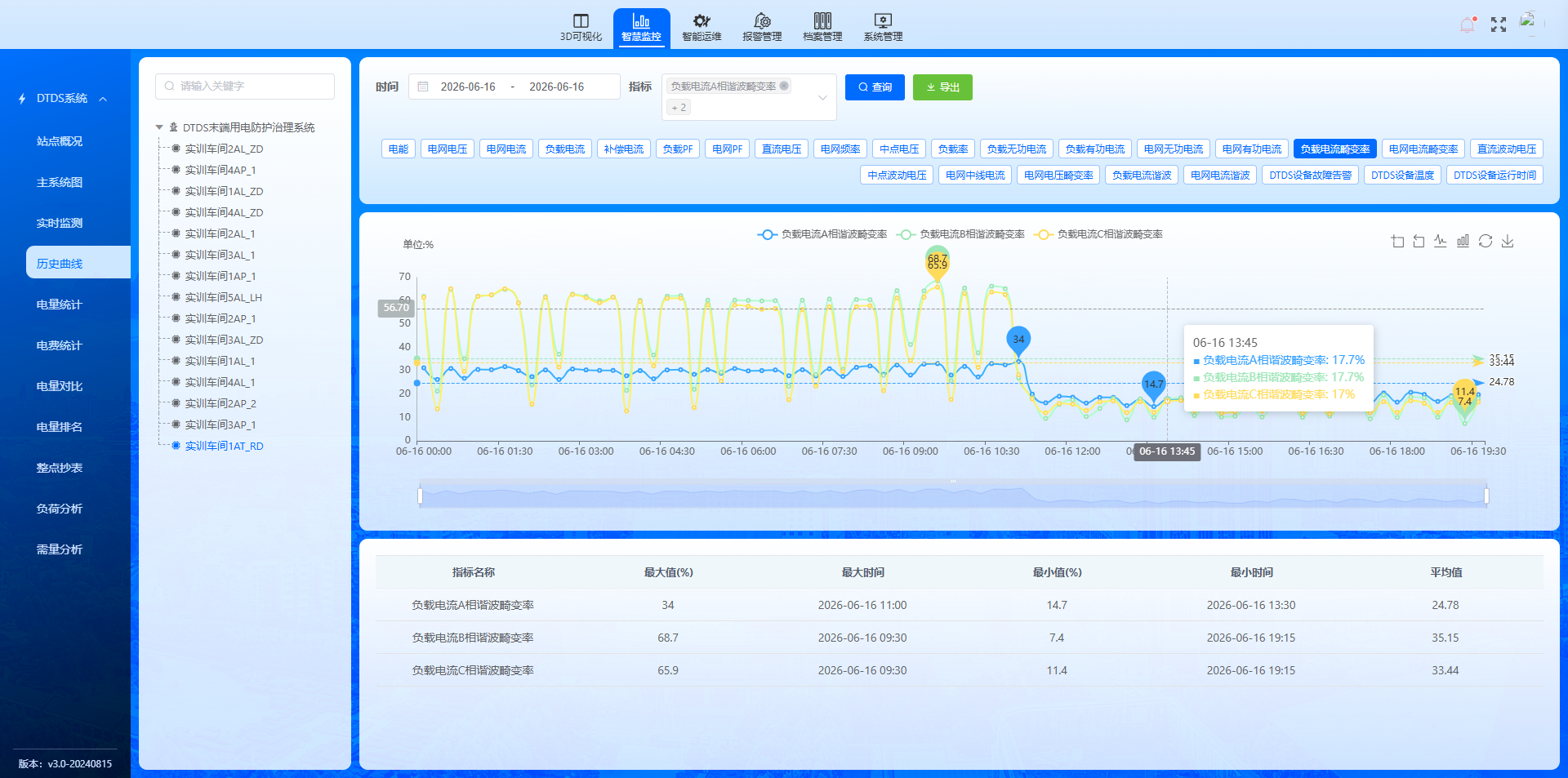

不间断采集电压、电流、功率、谐波、温度、治理投切状态；支持Modbus-RTU/TCP、OPC UA，可直接上传 DTDS 管理平台、3D 数字孪生平台、IBMS、BA 楼宇自控系统，实现跨系统联动预警。

（五）本地自治运行机制

装置采用边缘嵌入式架构，不依赖上位平台；网络中断依旧持续执行电压治理、电气隐患监测；通讯恢复自动补传历史事件数据。

（六）宽温工业级硬件适配鄂尔多斯环境

设备适应 - 25℃～+55℃宽温运行，满足冬季无采暖弱电间、厂区户外配电室低温工况；防尘、抗电磁干扰，适配矿区复杂工业环境。

三、DTDS 装置与本地智能化系统典型联动

联动 BA 楼宇自控：发生大规模电压暂降事件，主动推送告警，提醒运维重点监控 DDC、空调变频机组运行状态；

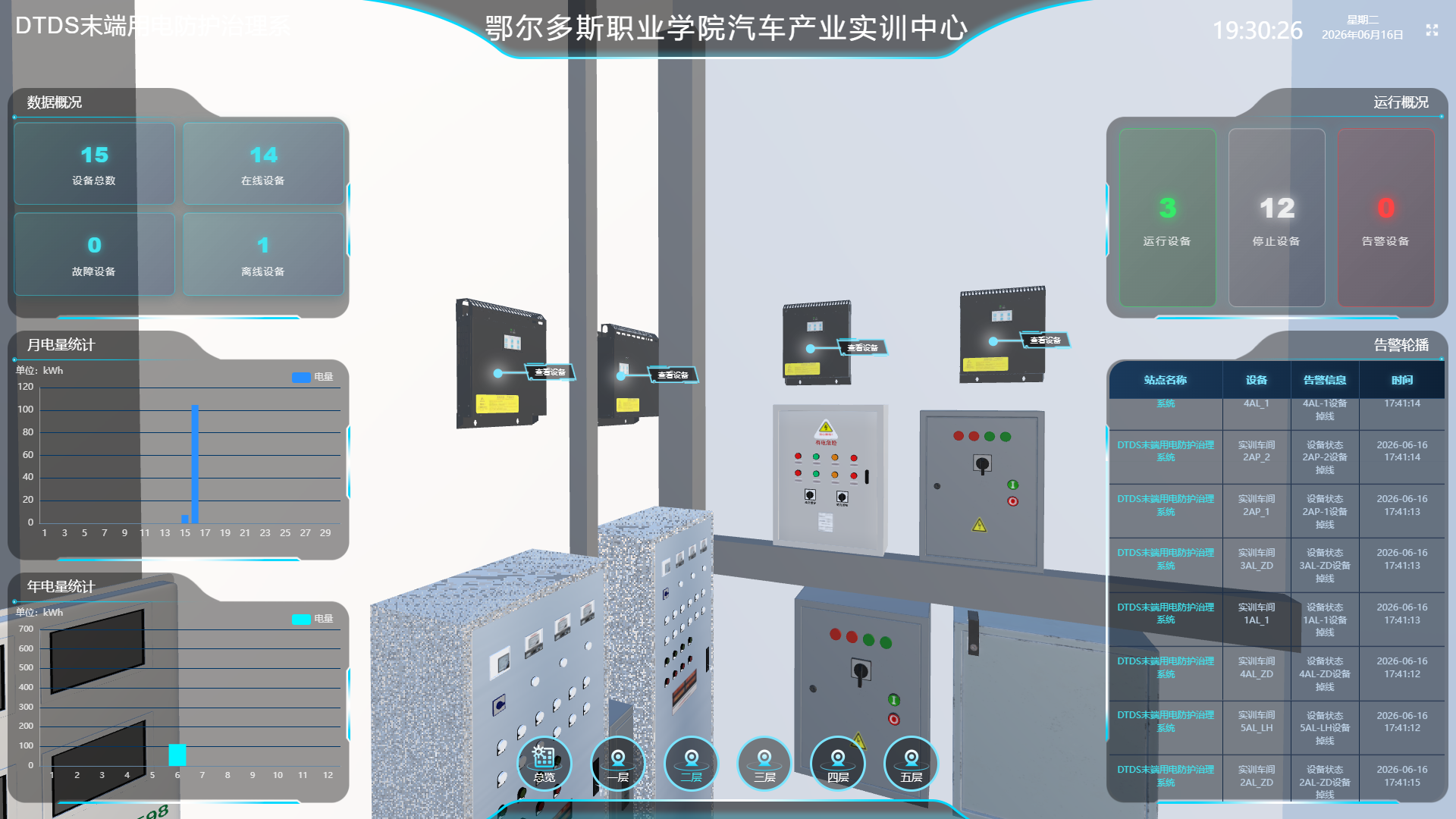

联动 3D 可视化平台：告警点位在三维模型高亮定位，直观展示受影响配电回路；

联动综合能源管理平台：量化谐波、电压扰动造成的附加线损，挖掘隐性节能空间。

四、全周期技术支持服务体系（鄂尔多斯项目落地保障）

1. 售前技术支持

1）现场踏勘：对园区配电室、楼层末端回路进行电能质量摸底，实测谐波、三相不平衡、电压暂降频次； 2）方案定制：依据负荷类型（中央空调、DDC 自控、光伏、生产设备）完成容量选型、点位排布； 3）提供图纸配合：一次系统图、二次接线图、通讯拓扑图、安装开孔尺寸； 4）技术答疑、标书技术条款应答、样品测试支持。

2. 施工安装阶段技术支持

1）现场技术交底：指导安装位置、接地规范、线缆选型、通讯布线； 2）上电前联合检查，避免接线错误造成设备损坏； 3）配合总包、弱电单位打通与 BA、网关、上位平台通讯对接调试。

3. 现场调试服务

1）装置上电调试：治理参数整定、保护阈值配置； 2）通讯联调：打通 DTDS 装置→网关→后台管理平台； 3）治理效果现场对比测试，出具投运前后电能质量对比报告； 4）配合接入 3D 可视化、IBMS 集成平台，完成告警联动测试。
