包头市｜BA 楼宇自控系统与建筑能效监管系统一体化解决方案

包头市｜BA 楼宇自控系统与建筑能效监管系统一体化解决方案

一、项目地域、气候与政策应用背景

包头属于严寒 B 区，温带大陆性季风气候；冬季漫长严寒、最低气温可达 - 28℃，寒潮多发，空调表冷器、供热管网防冻为刚性底线；春季多风沙，夏季短促温热；全年日照资源丰富，昼夜温差大，具备全新风免费供冷节能条件。 依据《内蒙古自治区民用建筑节能和绿色建筑发展条例》《包头市供热条例》，本地公共建筑推行供热计量两部制热价，要求强化暖通精细化管控、能耗在线监测。党政办公楼、三甲医院、产业园区、交通枢纽普遍采用BA 楼宇自控系统（分布式 DDC 可编程控制器为底层核心）+ 建筑能效监管系统融合方案。 两套系统形成设备调控执行 + 能源数字化监管完整闭环：BA 依靠 DDC 实现空调、冷热源、通风就地闭环控制、设备安全防护；能效监管系统完成多能源分项计量、能效诊断、节能量与热耗分析；数据互通、策略联动，适配长采暖周期、市政集中供热计量管理需求，满足绿色建筑、公共机构能耗监管、节能审计验收标准。

系统分工定位 ✅ BA 楼宇自控系统（执行层）：管控 AHU 新风、冷热源、通风、给排水，负责室内环境调节、盘管防冻、消防联锁；DDC 本地固化逻辑，断网独立保障设备安全，不依赖上层平台。 ✅ 建筑能效监管系统（分析决策层）：采集电、水、冷水、市政热力计量数据，识别能耗浪费点位，量化 BA 调控带来的节能收益，支撑供热计量费用管控、能耗数据上报。

二、系统四层协同架构

现场感知控制层 温湿度、CO₂、供回水温差、防冻开关、水流、压差传感器；水电冷热智能计量仪表；电动风阀 / 水阀；工业级宽温型 DDC 可编程控制器分散部署楼层弱电间、机房。 👉 包头严寒项目硬性指标：防冻、消防联锁程序固化在 DDC 本地，通讯、上位平台离线时持续运行，杜绝寒潮冻管事故。

边缘网关传输层 支持 BACnet IP/MSTP、Modbus RTU、OPC UA；协议转换、断点缓存、断网续传，适应北方长距离弱电布线环境。

业务管控层（双系统互通） ① BA 楼宇自控监控平台；② 建筑能效监管系统；统一数据底座，双向交互指令与运行数据。

对外拓展接口层 预留标准化 API，向上接入 IBMS 集成平台、综合能碳管理平台、包头市公共建筑能耗监管平台。

三、BA 楼宇自控系统（DDC 控制器）核心功能（包头本地化适配）

1. AHU 组合空调、新风机组 DDC 控制

DDC 本地 PID 恒温调节，依据室内 CO₂自适应调节新风量； 严寒防冻可编程逻辑（重中之重） 盘管温度低于防冻阈值，自动关闭新风阀、全开热水盘管、联锁关停送风机，防止表冷器冻裂； 实时监测滤网压差告警；支持工作日 / 节假日时序启停；火警信号优先级最高，普通通风机组立即停机。

2. 冷热源、板式换热站集群控制

冷水机组、冷却泵、冷冻泵、冷却塔时序联动； 采暖模式启用气候补偿控制策略：跟随室外实时气温动态调整二次供水温度，气温越低供水温度越高，升温后自动下调，避免采暖过热，适配包头供热计量两部制热价，减少超额热费支出； 依据末端冷热负荷智能增减设备台数，根治暖通系统大流量小温差、水力失衡能耗痛点。

3. 地下车库通风、给排水监控

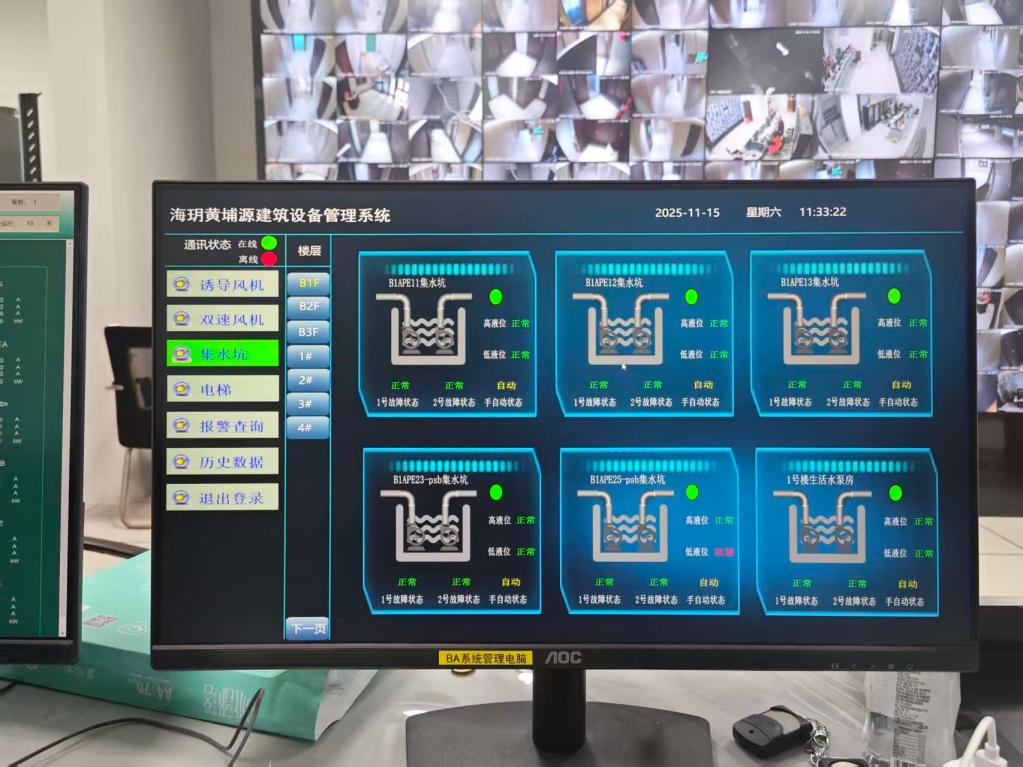

DDC 采集 CO 浓度，自动调节排风机变频，尾气达标间歇运行； 集水井液位实现排污泵一用一备自动轮换；冬季低温维持管道最低流量循环防冻；地下室持续监测水浸隐患。

4. 全域冷热负荷数据实时推送能效监管系统，作为能效分析基础数据源。

四、建筑能效监管系统核心功能

多能源分级分项计量监测 统一采集电力、自来水、冷水、市政热力；按楼栋、楼层、功能区域分项统计，精准区分空调制冷能耗、采暖热耗、动力负荷能耗。

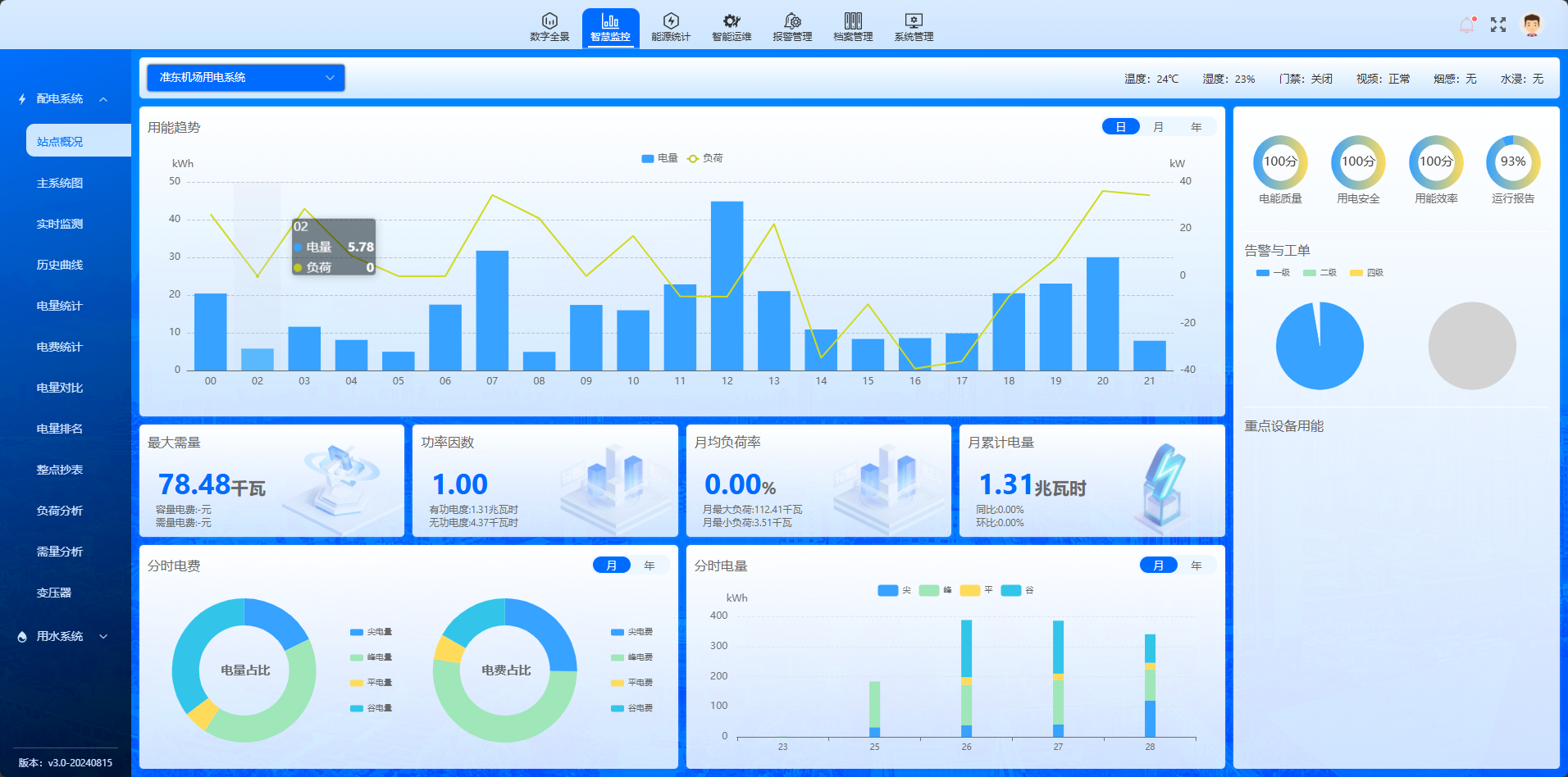

能耗在线诊断与异常预警 生成负荷曲线，开展同比、环比对标分析；识别夜间空载、管路损耗、机组低效运行等能耗漏洞，分级推送预警。

采暖热耗专项分析（包头特色） 长期统计采暖季热力消耗，结合气候补偿运行数据，评估供热调控效果，优化热费支出；结合内蒙分时电价给出用电错峰建议。

节能成效量化核算 对比 BA 系统优化前后能耗数据，自动计算空调节电量、节约热力费用、标准煤节约量、CO₂减排量。

标准化合规报表输出 自动生成能源消耗统计台账，支持对接市级能耗监管平台，满足绿色建筑、节约型公共机构节能督查上报要求。
