一、项目地域应用痛点与政策背景

内蒙古地域辽阔，横跨严寒、寒冷气候区，冬季漫长、气温极低；牧区、产业园区、医院、政务建筑配电线路距离长、架空线路多，极易出现线路覆冰、瞬时故障，引发电压暂降（晃电）、电压波动、谐波、三相不平衡。 电压暂降会直接造成 DDC 楼宇自控、中央空调变频器、精密医疗设备、PLC 非正常跳闸停机，带来生产中断、诊疗风险；同时分散配电箱隐患隐蔽，依靠人工图纸排查故障效率极低。 依据内蒙古能源革命、公共建筑数字化运维、电气火灾综合治理相关要求，项目采用DTDS 末端用电防护治理系统平台为底层感知治理核心，搭配 3D 可视化（数字孪生）平台，构建「末端就地治理→平台数据分析→三维全景可视」完整体系。 两套系统双向互通，同时可无缝对接 BA 楼宇自控、IBMS 集成平台、能耗监测平台，实现电能质量就地治理、电气隐患空间直观展示、故障快速定位、运维闭环管理。

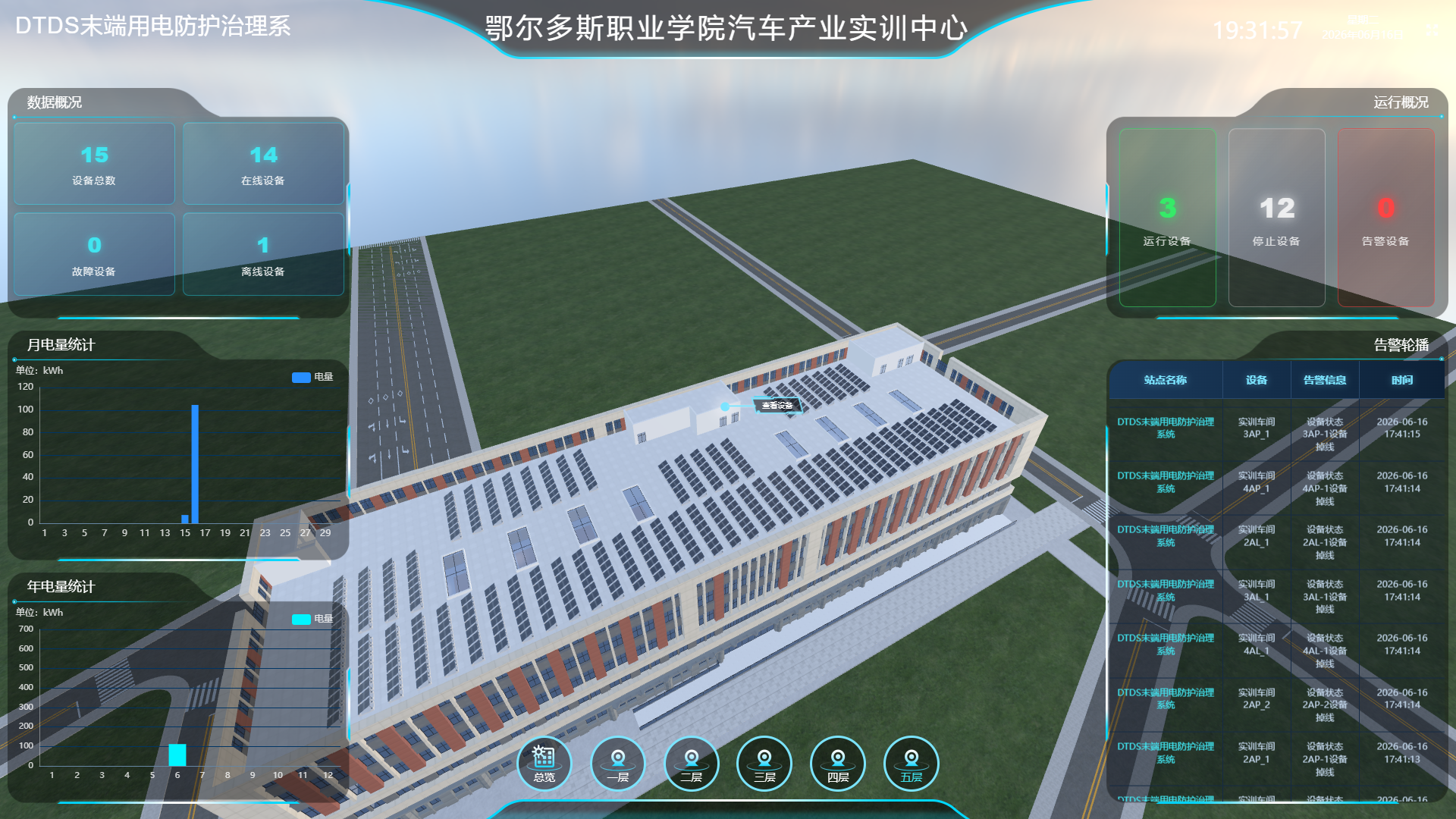

3D配电数字孪生界面

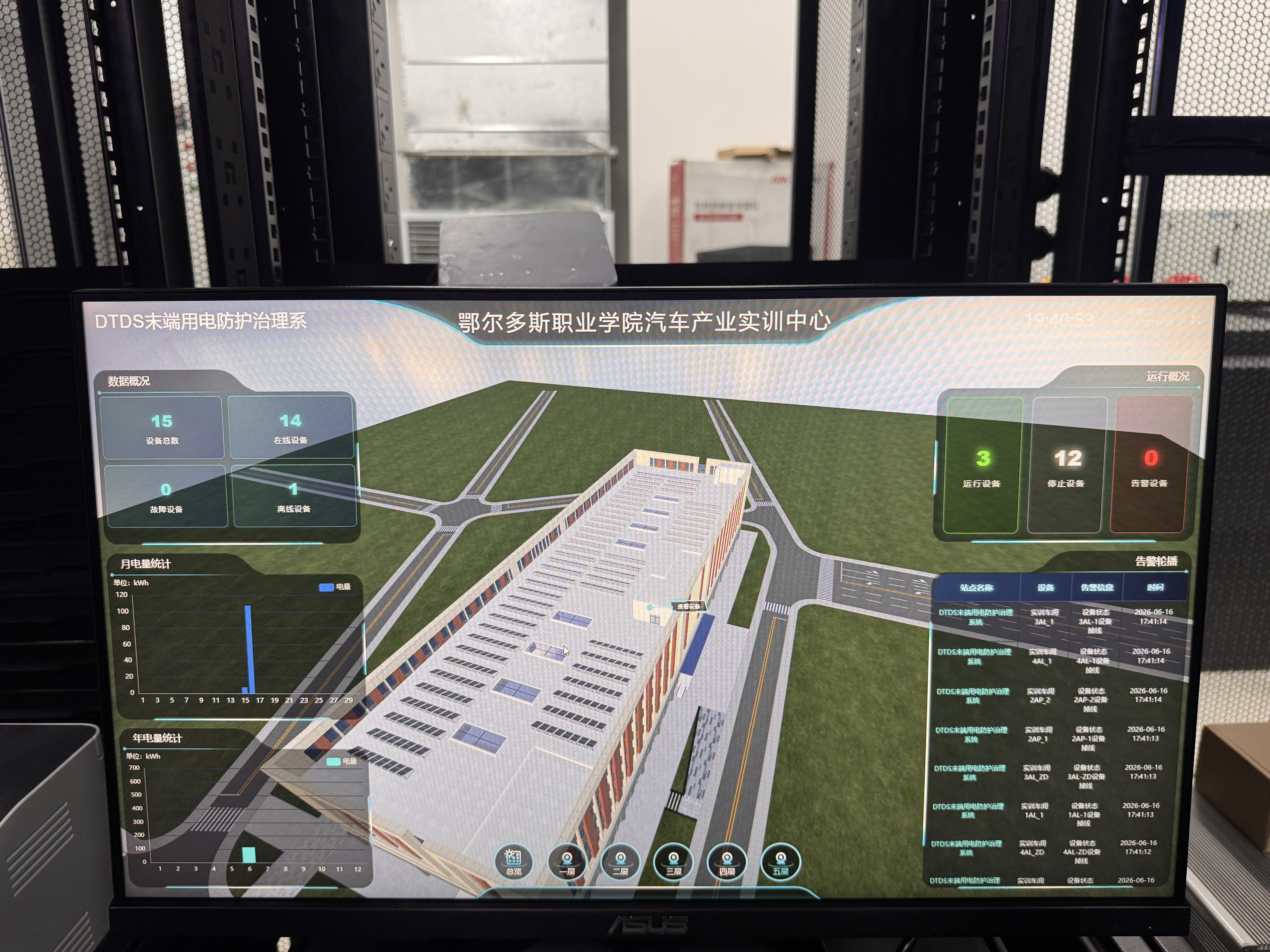

园区三维全景大屏

系统分工定位 ✅ DTDS 末端用电防护治理系统平台：底层执行单元，负责回路电能质量就地治理、电气安全监测、事件录波、数据汇聚； ✅ 3D 可视化数字孪生平台：上层展示交互单元，1:1 复刻建筑配电拓扑，将抽象电气参数转化为三维实景，实现隐患看得见、定位准、可追溯。

二、四层总体协同架构

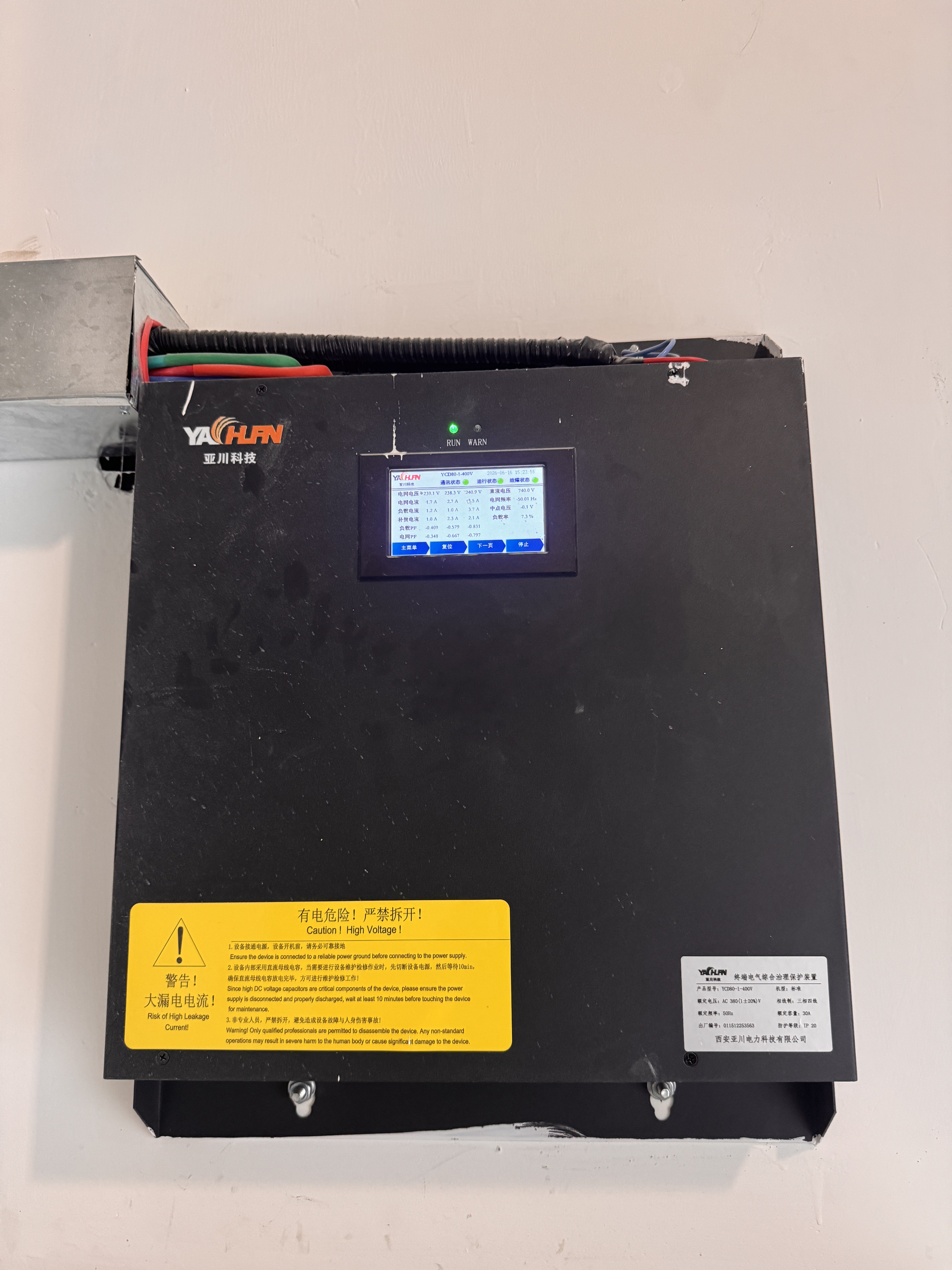

现场感知治理层（DTDS 硬件装置） 部署于楼层配电箱、机房末端配电回路；实时采集电压、电流、线缆温度、谐波、零序电流；就地治理电压暂降、谐波、三相不平衡、抑制零地电压，同步监测故障电弧、漏电，防范电气火灾。装置通过 Modbus 向上传输告警、波形、能耗数据。

高寒环境适配：设备具备宽温工作等级，适应内蒙古冬季低温机房运行条件。

边缘网关传输层 支持 Modbus RTU/TCP、OPC UA，协议转换、断点缓存、断网续传，适配园区远距离、有线 / 无线混合组网场景。

业务管控层：DTDS 系统管理平台 集中管理全域所有治理装置，远程配置保护阈值、事件存储、电能质量录波分析、分级告警推送，作为硬件与 3D 平台的数据枢纽。

上层应用层：3D 可视化数字孪生平台 基于 BIM 图纸搭建园区、楼栋、楼层、配电柜高精度三维模型，实现虚实数据实时映射；预留接口对接 BA、IBMS、市级智慧运维平台。

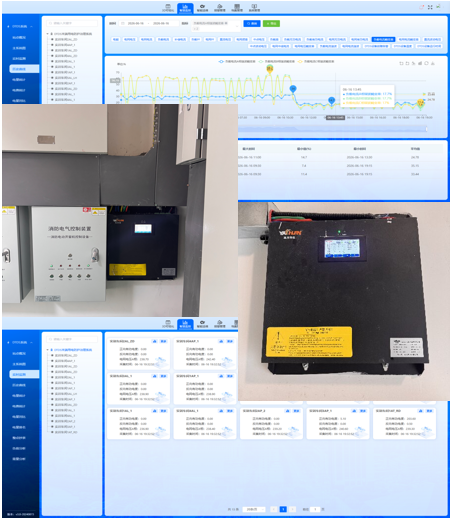

三、DTDS 末端用电防护治理系统平台核心功能（内蒙古项目重点）

1. 电压暂降（晃电）专项防护治理

毫秒级捕捉电网短时电压跌落，快速动态电压支撑，稳定负载侧电压；保护 DDC、风机水泵变频器、精密设备不因欠压跳闸停机；完整记录每一次暂降跌落深度、持续时长、波形录波，用于电网扰动溯源分析，解决北方架空线路频繁 “晃电” 痛点。

2. 一体化电能质量综合治理

同步治理谐波畸变、三相负荷不平衡，降低零线过热风险，抑制零地电压，减少线路附加损耗，延长自控设备使用寿命。

3. 电气安全多层级防护

实时监测故障电弧、线缆超温、漏电、过载，实现支路精准保护，故障只切断故障回路，避免大面积停电；适配医院、数据机房、产业连续运行负荷。

4. 设备集中运维管理

远程投切治理模块、修改保护参数；批量巡检全域装置运行状态；支持设备故障自旁路，不影响后端持续供电。

5. 分项用电统计与事件数据库

按楼层、回路统计用电量，区分空调、动力负荷；长期存储电能质量事件，支持检索、波形导出，用于故障复盘与配电系统优化。

6. 标准化对外数据输出

电压暂降告警、隐患预警、装置运行状态实时推送至 3D 可视化平台，支撑全景展示与联动预案触发。

四、3D 可视化数字孪生平台核心功能

1. 1:1 高精度三维配电建模

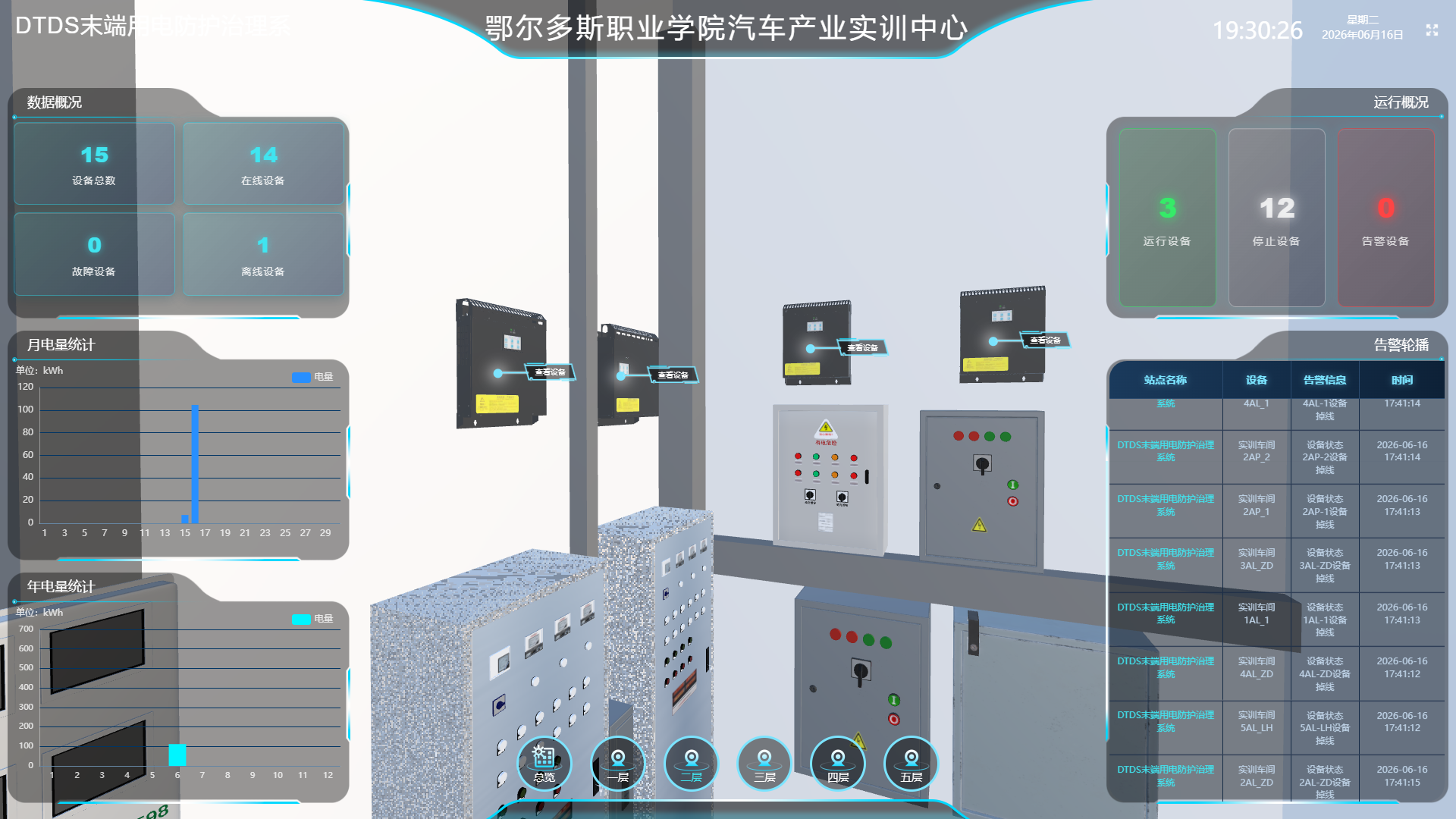

完整还原园区地貌、楼宇、弱电间、配电柜、末端 DTDS 安装点位与配电管线拓扑，建立物理配电网络数字化镜像。

2. 用电态势虚实联动可视化（核心价值）

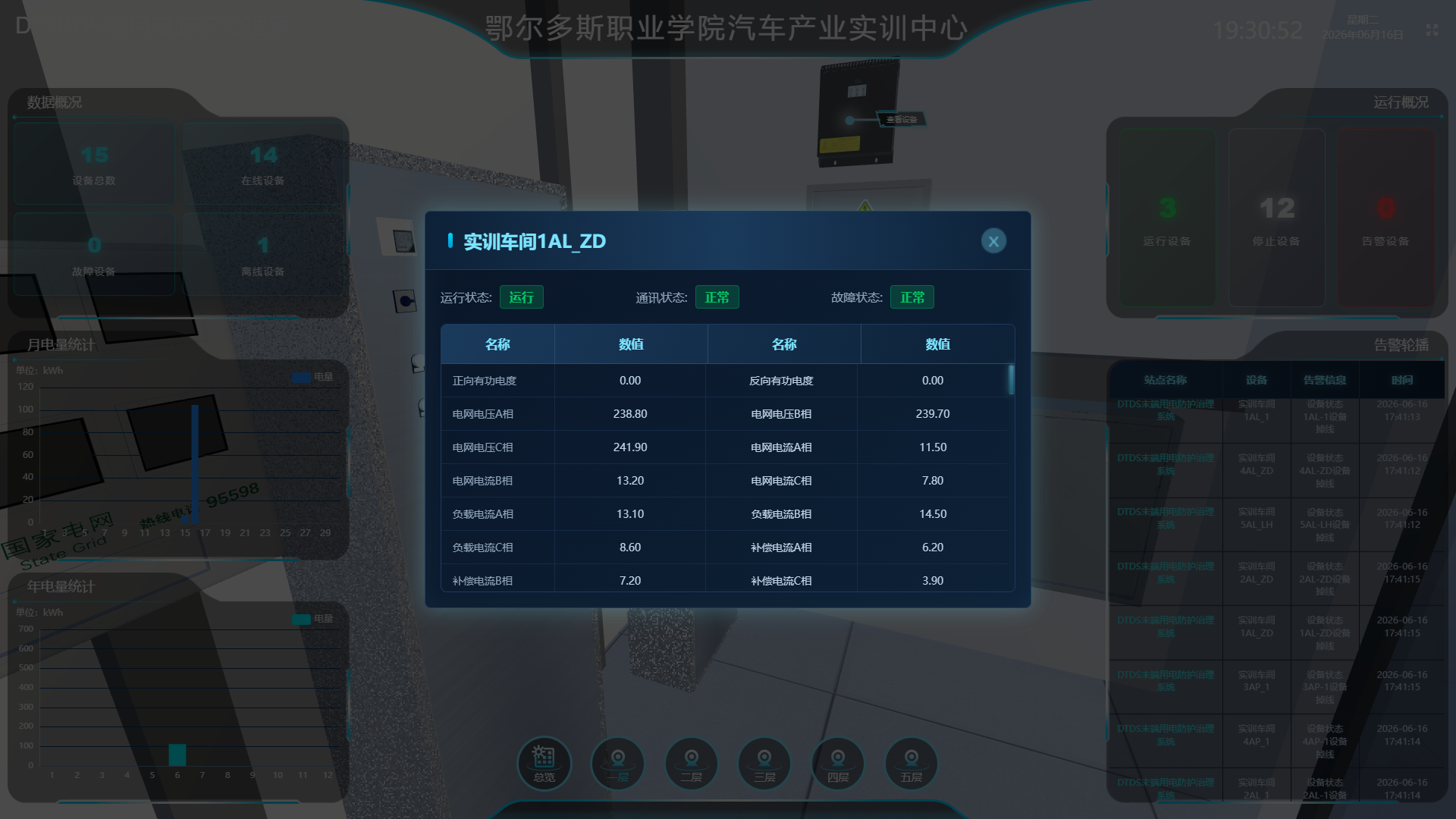

接收 DTDS 平台实时数据流，采用色彩区分运行状态： 🟢绿色：正常运行；🟡黄色：隐患预警；🔴红色：故障告警；🔵蓝色：治理装置启动补偿。 管理人员漫游三维场景，点击任意配电柜即可调取电压波形、谐波指标、电压暂降事件记录。

3. 故障一键空间精准定位

DTDS 上报电压暂降、线缆超温、谐波超标告警 → 三维场景内对应配电柜、回路自动高亮闪烁，弹窗展示事件详情、治理启动状态；告别传统系统 “知道故障，但找不到在哪一层哪个柜子”。

4. 场景化运维与路径导航

选中隐患点位，自动生成现场运维路线；告警可联动生成运维工单，形成 “告警 — 定位 — 处置 — 销项” 闭环。

5. 全景态势展示大屏

适用于中控室、节能验收、工作汇报；集中展示全域负荷、电能质量隐患数量、年度电压暂降发生频次、治理节能成效，直观呈现末端用电防护成果。

6. 多系统数据融合叠加

支持叠加 BA 楼宇自控、能耗监测数据，实现配电安全、暖通运行、能源消耗一体化全景展示。
