一、项目地域与政策应用背景

吕梁地处山西西部吕梁山区域，属于寒冷 A 区（2A），山地地形、海拔落差大；冬季寒冷漫长、寒潮频发，早晚温差悬殊，空调盘管、供热管道防冻是刚性底线；春季多风沙，夏季凉爽，过渡季天然冷源利用潜力较大。 依据《山西省绿色建筑发展条例》、吕梁市建筑能效提升工程、碳达峰实施方案、公共建筑绿色化改造政策，新建党政机关、三甲医院、产业园区、文教场馆要求搭建一体化智慧运维体系。 项目采用BA 建筑设备节能管理系统（分布式 DDC 可编程控制器为底层核心）搭配 IBMS 智能化信息集成平台。

系统定位分工 ✅ BA 建筑设备节能管理系统（底层执行层）：专注空调、新风、冷热源、通风、给排水就地闭环控制，负责环境调节、设备安全、基础节能；DDC 固化本地逻辑，断网独立保障防冻与消防联锁。 ✅ IBMS 智能化信息集成平台（上层调度中台）：不替代 BA 系统，打通 BA、能耗监测、智能照明、安防、消防等子系统，消除信息孤岛，实现统一监视、跨系统联动、全域运维、数据统计分析。

二、系统总体四层协同架构

现场感知控制层 温湿度、CO₂、供回水温差、压差、防冻开关、水流传感器；电动风阀 / 水阀；分布式 DDC 可编程控制器分散部署机房、楼层弱电竖井。 👉 吕梁项目硬性要求：防冻、消防安全逻辑存储于 DDC 本地，通讯、IBMS 平台离线时，依旧自主运行，杜绝寒潮冻管事故。

边缘网关传输层 支持 BACnet IP/MSTP、Modbus RTU、OPC UA，协议转换、断点缓存、断网续传，保障异构设备稳定互通。

业务管控层 ① BA 建筑设备节能管理系统；② IBMS 智能化信息集成平台；双向数据互通、指令互传。

对外接口层 预留标准化 API，向上对接市级公共建筑能耗监管平台、综合能碳管理平台。

三、BA 建筑设备节能管理系统（DDC 控制器）核心功能（适配吕梁工况）

1. AHU 组合空调、新风机组控制

DDC 本地 PID 恒温调节，依据室内 CO₂自适应调节新风量； 山地严寒防冻逻辑：盘管温度低于阈值，自动关闭新风阀、全开热水盘管、联锁风机停机，防止表冷器冻裂； 滤网压差告警；工作日 / 节假日时序启停；火警信号优先，普通通风机组立即停机。

2. 冷热源 / 板式换热站群控

冷水机组、冷冻泵、冷却泵、冷却塔时序联动； 采暖模式启用气候补偿控制策略：跟随室外气温动态调整二次供水温度，避免采暖过热，适配吕梁市政集中供热、供热计量管理； 依据末端冷热负荷增减设备台数，改善暖通系统大流量小温差、水力失衡能耗痛点。

3. 地下车库通风、给排水监控

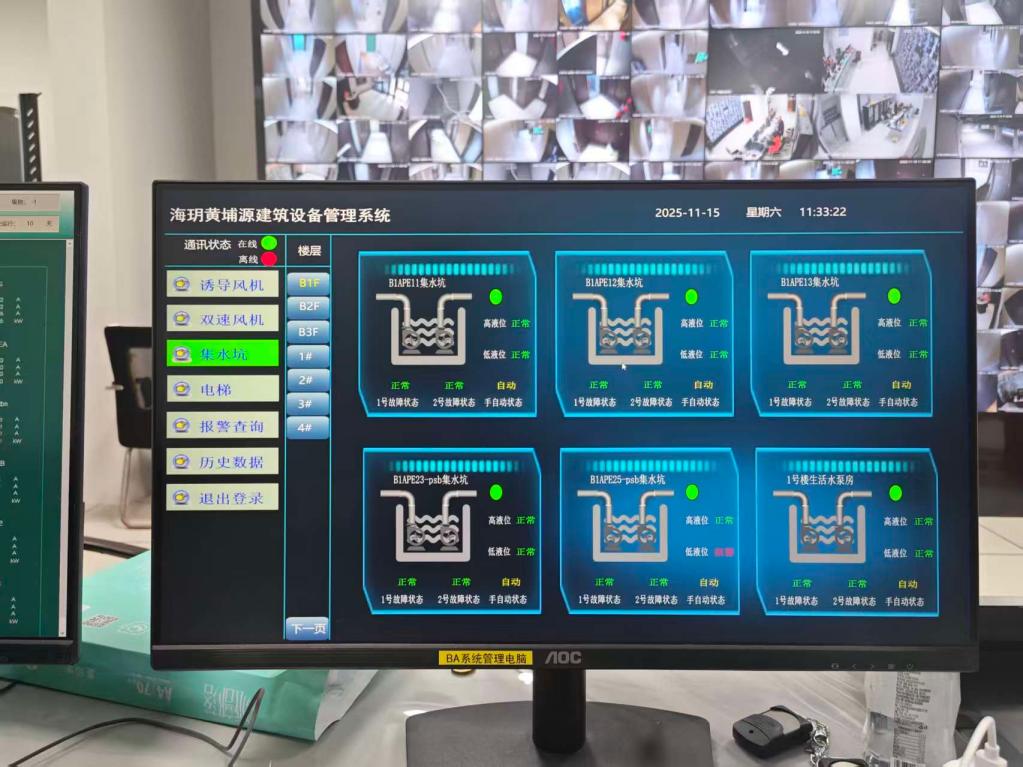

DDC 采集 CO 浓度，自动调节排风机变频，尾气达标间歇运行； 集水井液位实现排污泵一用一备轮换；冬季低温维持管道最低循环流量，防止管网冻堵；地下室监测水浸隐患。

4. 全域负荷数据持续上传 IBMS 平台

将各区域温湿度、冷热负荷、设备故障、防冻预警实时推送，作为 IBMS 跨系统联动的数据基础。

四、IBMS 智能化信息集成平台核心能力

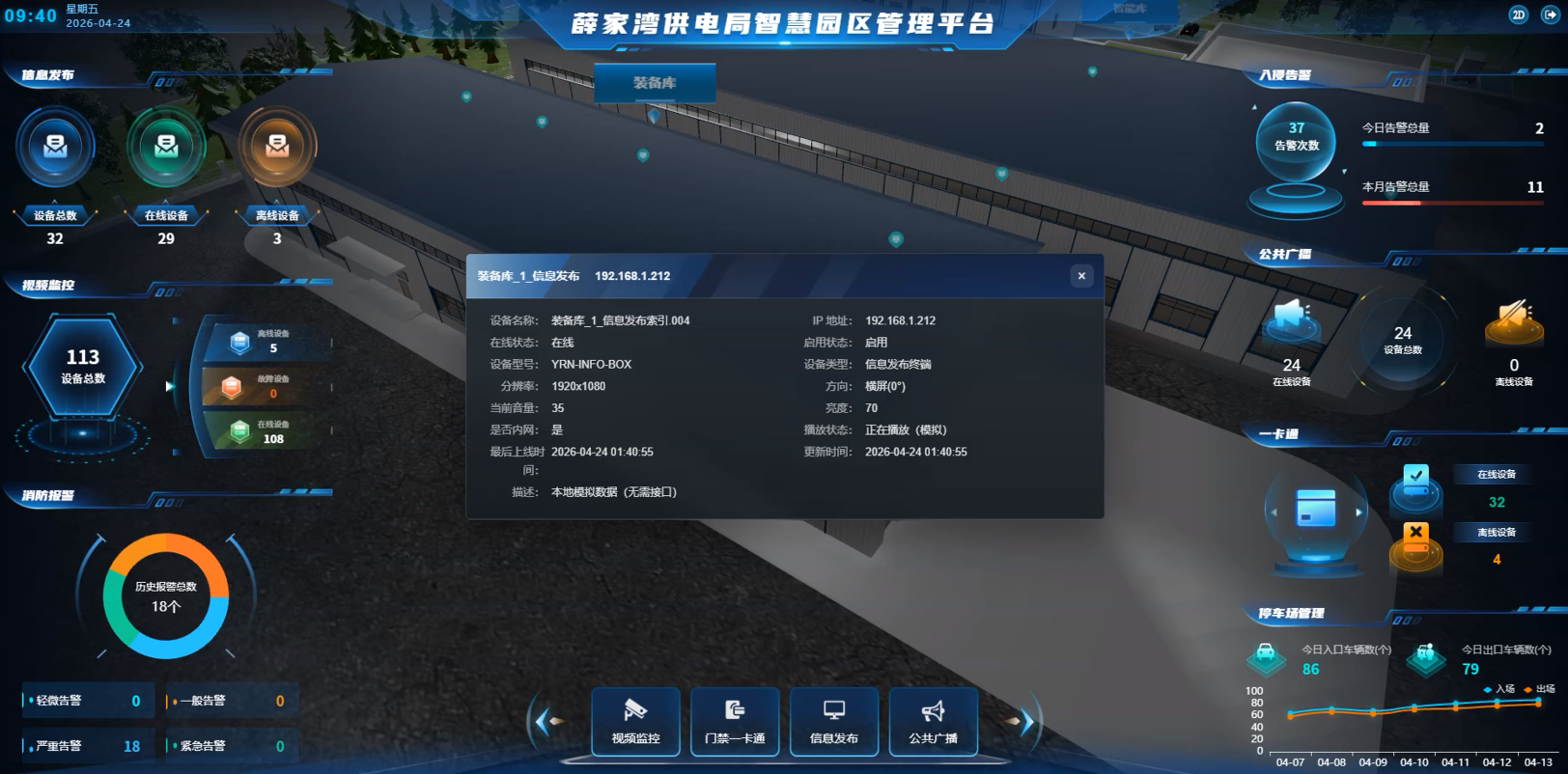

多子系统统一接入，破除信息孤岛 一套平台汇聚 BA、能耗监测、智能照明、DTDS 电能治理、消防、视频监控、门禁系统；运维无需切换多套软件，支持 3D 数字孪生全景可视化，故障点位直观定位。

可视化联动策略引擎（平台核心价值） 拖拽式配置跨系统预案，典型场景：

消防全域联动：火警下发指令至 BA 关停普通空调、启动排烟；联动照明切断普通回路、开启应急照明；门禁解锁疏散通道、电梯迫降首层；

寒潮预警联动：批量巡检全部空调防冻点位，重点排查高层、北向机房；

区域无人节能联动：同步调控 BA 空调新风与智能照明，进入低能耗模式；

重要原则：底层安全联锁仍保存在 BA-DDC 本地，IBMS 仅负责上层协同调度，不存在单点安全风险。

统一告警中心 + 运维工单闭环 汇总防冻预警、电能质量扰动、设备故障，分级推送告警；自动生成维修工单，处置流程全程存档审计，实现少人值守、远程运维。

能源与设备运行综合分析 统一归集 BA 暖通能耗、照明用电数据，自动同比、环比分析，识别空载浪费；量化 BA 调控带来的节电量、碳减排成效，输出节能评估报告。

精细化权限与标准化对外数据输出 分级分配浏览、参数修改权限；所有远程操作日志留存；支持数据上报吕梁市公共建筑能耗监管平台，满足绿色建筑验收、节能督查要求。

五、BA 系统与 IBMS 平台标准协同运行流程

DDC 不间断采集现场信号，本地完成恒温、防冻、消防联锁闭环控制；

BA 系统周期性将设备参数、告警信息上传 IBMS；

IBMS 根据预设联动策略，下发全局运行指令（制冷 / 采暖 / 节假日模式）；

BA 接收指令，DDC 动态调整风机、水泵、空调机组工况，并反馈执行状态；

通讯中断保障：DDC 独立维持安全运行；网络恢复，缓存数据自动同步至 IBMS。

六、吕梁市本地化关键实施要点

DDC 本地防冻自治作为第一验收指标 山地冬季降温快、寒潮突袭风险高，防冻程序不依赖 IBMS 平台，杜绝管道冻损；

充分利用过渡季天然冷源 吕梁春秋气候凉爽，系统优化全新风运行策略，缩短冷水机组开启周期；

适配市政集中供热精细化管控 依托气候补偿算法降低热力消耗，适配供热计量收费机制；

新建项目与存量节能改造双向兼容 新建工程统一规划 DDC 点位；既有建筑改造原有 BA 设备可利旧，通过网关接入 IBMS，保护前期投资；

平滑扩展能力 后期可接入光伏、储能、能碳平台，打造近零能耗公共建筑。
