临汾市｜BA 楼宇自控系统与智能照明控制系统一体化应用方案

临汾市｜BA 楼宇自控系统与智能照明控制系统一体化应用方案

一、项目地域与政策应用背景

临汾地处晋南汾河谷地，寒冷 B 区（2B），气候特征：四季分明、冬冷夏热，冬季存在寒潮、倒春寒，空调盘管与管网防冻不可忽视；夏季日照充足、气温偏高；春秋昼夜温差大、天然采光条件优良，具备全新风 + 自然光双重节能潜力。 依据《山西省绿色建筑发展条例》、临汾市公共建筑能效提升、节约型机关创建、既有建筑绿色化改造相关要求，新建党政办公楼、三甲医院、产业园区、文体场馆鼓励采用机电自控与智能照明一体化节能体系。 项目采用BA 楼宇自控系统（分布式 DDC 可编程控制器为现场核心）+ 智能照明控制系统融合架构，解决两套系统独立运行、光温无法协同、运维分散、节能潜力无法充分挖掘等痛点。

系统分工定位 ✅ BA 楼宇自控系统（暖通执行层）：管控空调、新风、冷热源、通风、给排水设备，负责室内温湿度调节、机电安全联锁、冬季防冻； ✅ 智能照明控制系统（光环境执行层）：负责分区调光、人体感应、恒照度控制，充分利用自然光； 两套系统互通联动，实现光温协同节能，满足绿色建筑星级评审、公共机构节能验收标准。

二、系统总体协同架构

四层分布式协同架构，适配临汾本地气候工况

现场感知控制层 温湿度、CO₂、室外光照、供回水温差、水流、防冻开关传感器；电动风阀 / 水阀；DDC 可编程控制器、照明调光执行模块。

北方项目硬性保障：DDC 本地固化控制逻辑，通讯中断、上位平台离线时，独立执行盘管防冻、消防联锁，抵御冬季寒潮冻管风险。

边缘网关传输层 支持 BACnet IP/MSTP、Modbus RTU、OPC UA 标准协议；协议转换、断点缓存、断网续传，保障两套系统稳定数据交互。

双系统业务管理层 ① BA 楼宇自控监控平台；② 智能照明管控平台；数据双向互通、指令互传；

对外拓展接口层 预留标准化 API，可向上接入 IBMS 集成平台、建筑能耗监测系统、市级公共建筑能耗监管平台。

三、BA 楼宇自控系统（DDC 控制器）核心功能（临汾本地化适配）

1. AHU 组合空调、新风机组 DDC 控制

DDC 本地 PID 恒温调节，依据室内 CO₂自适应调节新风量； 分级工况策略 冬季防冻逻辑：盘管低温预警自动关闭新风阀、全开热水盘管、联锁风机停机，防范寒潮、倒春寒造成表冷器冻裂； 夏季模式：合理管控新风带入热负荷，优化运行参数降低制冷能耗； 春秋过渡季：最大化启用全新风免费供冷； 支持滤网压差告警、分时段时序启停；接收消防信号，普通通风机组联锁停机。

2. 冷热源 / 板式换热站群控

冷水机组、水泵、冷却塔时序联锁；采暖模式启用气候补偿控制策略，跟随室外气温动态调整二次供水温度，避免采暖过热、热力资源浪费；根据末端冷热负荷增减设备台数，改善暖通系统大流量小温差、水力失衡痛点。

3. 地下车库通风、给排水监控

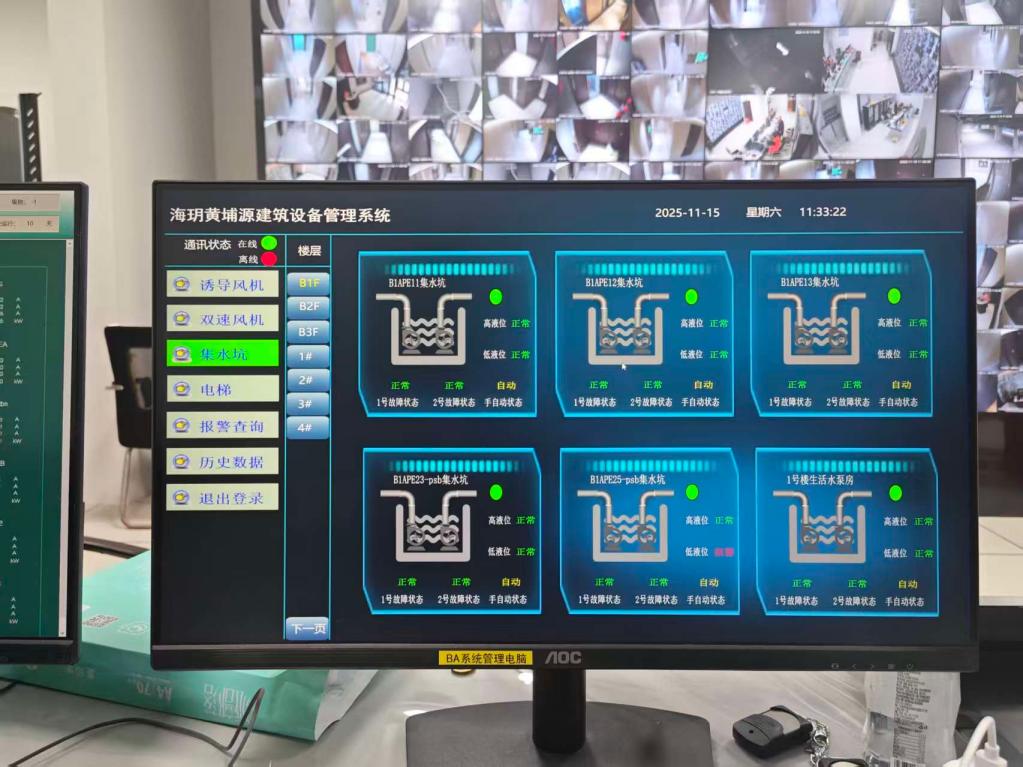

DDC 采集 CO 浓度自动调节排风机变频；集水井液位控制排污泵一用一备轮换；冬季低温启动管道最低流量循环防冻，地下室监测水浸隐患。

4. 实时汇总各区域冷热负荷，同步推送智能照明系统，支撑跨系统协同策略。

四、智能照明控制系统核心功能

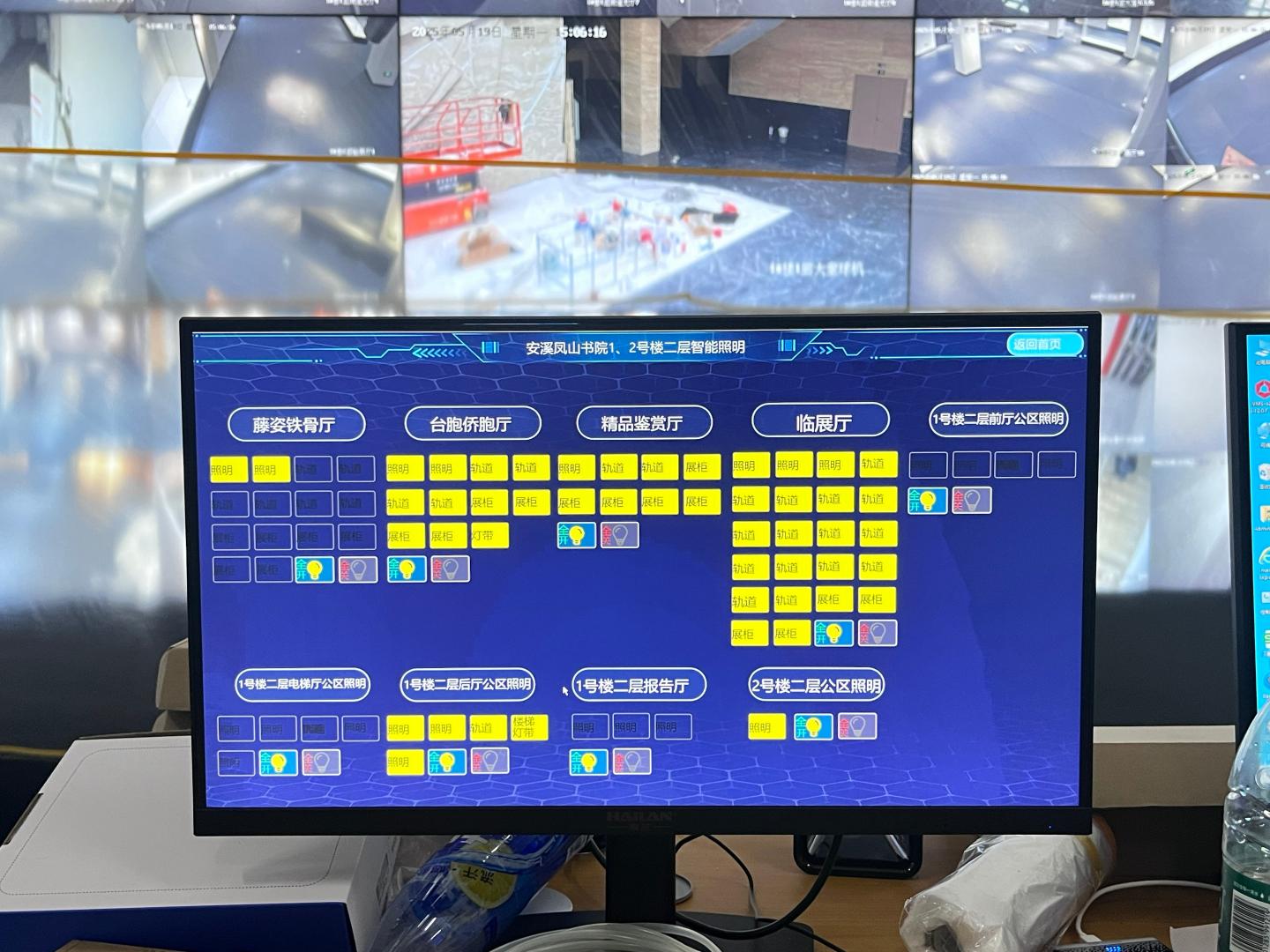

分区精细化场景管控 办公区、公共走廊、地下车库、大堂独立配置运行策略：上班模式、午休调光、夜间值守、节假日低亮度模式。

自然光恒照度调节（临汾核心节能亮点） 依托本地充裕日照，光照传感器实时采集照度；自然光充足自动下调灯具亮度，最大化天然采光，降低照明用电。

人体感应联动控制 办公室、地下车库实现人来灯亮、人走延时降亮 / 熄灯，杜绝长明灯。

消防应急联动 火警触发，自动切断普通照明回路，强制开启应急疏散照明。

照明运行状态、用电量实时对外上传，支持与 BA、能耗平台数据共享。
