大同市｜BA 楼宇自控系统及 DDC 可编程控制器应用技术方案

大同市｜BA 楼宇自控系统及 DDC 可编程控制器应用技术方案

一、项目地域与政策应用背景

大同地处晋北高原，属于严寒 C 区，冬季漫长寒冷、采暖周期长达 157 天，极端低温可达 - 18℃左右，寒潮频发，空调表冷器、采暖管道防冻为刚性底线；昼夜温差巨大，春季干燥多风沙；夏季凉爽，具备充分利用全新风免费供冷的条件。 依据《大同市建筑节能条例》《山西省绿色建筑发展条例》、大同市公共建筑能效提升、清洁取暖、碳达峰实施方案要求，党政机关、三甲医院、产业园区、交通枢纽、文旅场馆新建及既有建筑节能改造项目，普遍采用BA 楼宇自控系统，以分布式 DDC 可编程控制器作为整套系统底层核心。 依托 DDC 本地固化控制逻辑，实现空调、新风、冷热源、通风、给排水设备自主调控，重点解决严寒地区全域防冻、采暖精细化调节、过渡季全新风节能三大痛点；系统可向上对接能耗监测、IBMS 集成平台，满足绿色建筑、超低能耗建筑、公共机构能耗监管验收要求。

核心定位 BA 楼宇自控平台承担集中监视、远程运维、参数统一下发；DDC 可编程控制器是现场控制运算核心，负责就地闭环控制、安全联锁，网络中断依然独立保障防冻与设备安全。

二、系统总体分布式架构

现场感知执行层 温湿度、CO₂、供回水温差、压差、水流、防冻开关、液位传感器；电动风阀、水阀、风机水泵执行机构；工业级分布式 DDC 可编程控制器分散部署在机房、楼层弱电竖井。 ✅ 严寒地区核心硬性指标：DDC 支持本地程序固化、脱网自治运行；上位平台、通讯线路故障时，持续独立执行盘管防冻、消防联锁程序，杜绝寒潮冻管事故。

边缘网关传输层 支持 BACnet IP/MSTP、Modbus RTU、OPC UA 标准协议；具备协议转换、断点缓存、断网续传，保障 DDC 与上位平台稳定交互。

平台管理层：BA 楼宇自控监控平台 统一人机界面、设备集中监控、告警管理、时序策略配置、能耗数据归集；预留标准化接口，可接入 IBMS、建筑能耗监管平台、市级公共建筑能耗监管系统。

三、DDC 可编程控制器核心能力（大同严寒项目落地重点）

通用 IO 点位配置 集成 AI 模拟输入、DI 数字输入、AO 模拟输出、DO 数字输出；统一接入各类传感器、设备反馈信号，输出驱动阀门、风机、水泵。

本地自由可编程控制逻辑 内置嵌入式运算单元，支持 PID 恒温恒湿调节、时序控制、条件联锁、极值保护；防冻程序、气候补偿、新风联动策略可直接写入 DDC 本地，不依赖上位软件运算。

多工况程序本地存储 夏季制冷、冬季采暖防冻、春秋全新风三套运行策略固化在控制器本地，通讯中断策略持续有效。

分级安全联锁机制 消防信号优先级最高；内置低温防冻、水流保护、过载预警逻辑；支持故障状态自动切换运行预案。

开放标准化通讯 兼容主流楼宇自控协议，可对接冷水机组、板式换热站控制器、第三方智能化设备。

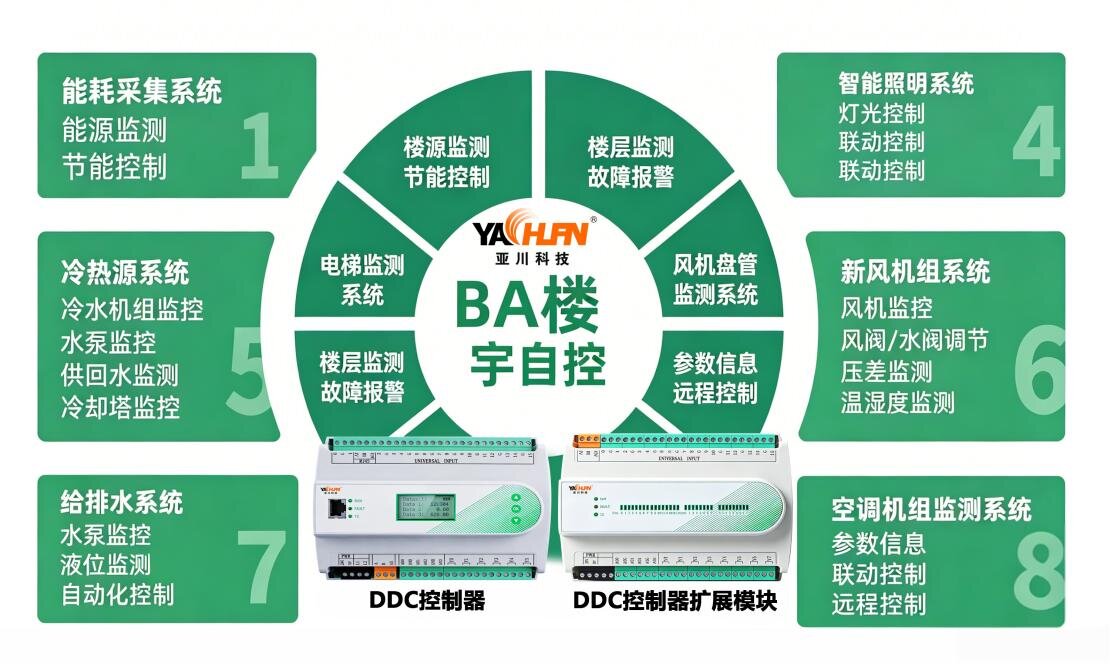

四、BA 系统搭载 DDC 控制器典型应用场景（适配大同工况）

1. AHU 组合式空调 / 新风机组控制

DDC 本地执行 PID 恒温调节，依据室内 CO₂自适应调节新风开度； 严寒防冻专属可编程逻辑（大同重中之重） 盘管温度低于防冻阈值，自动关闭新风阀、全开热水盘管、联锁关停送风机，防止表冷器冻裂； 实时监测滤网压差，自动推送维护告警；支持工作日 / 节假日自动时序启停；接收消防信号，普通通风机组立即停机。

2. 冷热源机房、板式采暖换热站群控

多台 DDC 协同管控冷水机组、冷却泵、冷冻泵、冷却塔、市政板式换热器； 采暖模式启用气候补偿控制策略：DDC 根据室外实时气温动态调整二次供水温度，气温越低供水温度越高，气温回升自动下调，避免采暖过热、热力资源浪费，适配大同市政集中供热、供热计量收费机制； 根据末端冷热负荷智能增减设备运行台数，改善暖通系统大流量小温差、水力失衡能耗通病。

3. 地下车库通风控制系统

DDC 采集 CO 浓度信号，自动调节排风机变频；尾气超标加大排风，浓度达标间歇运行，消除风机 24 小时工频空载耗电。

4. 给排水系统监控

液位信号送入 DDC，实现排污泵一用一备自动轮换；冬季低温时段启动管道最低流量循环，防止室外管网、地下室管道冻堵；实时监测水浸隐患。
