邯郸｜BA 楼宇自控 + 能耗监测 + 智慧照明一体化系统解决方案
一、项目地域应用背景
邯郸地处河北省南部，寒冷地区、大陆性季风气候，四季分明；夏季极端高温、冬季寒冷干燥，法定采暖期 11 月 15 日 — 次年 3 月 15 日，冷暖负荷差异巨大。 按照河北省公共建筑节能条例、邯郸市供热计量、绿色建筑相关管理要求，医院、产业园区、政府办公楼、商业综合体广泛落地BA 楼宇自控系统、综合能耗监测系统、智慧照明一体化管控方案。 依托分布式 DDC 控制器实现暖通机电就地智能控制，搭配照明精细化管控、多能源数据监测分析，重点强化冬季盘管防冻、采暖气候补偿、夏季高温制冷优化，实现舒适运行、节能降耗，满足能耗数据统计上报、绿色建筑验收要求。
二、系统总体架构
采用三层一体化互通架构，数据共享、策略联动：
现场感知控制层 DDC 直接数字控制器、温湿度 / CO₂/ 光照传感器、电动执行器、智能水电冷热量计量仪表、照明驱动模块；
核心优势：DDC 具备本地自治能力，网络中断依旧独立执行恒温、防冻、消防联锁安全逻辑，适配邯郸冬季防冻刚需。
边缘网关传输层 支持 BACnet IP/MSTP、Modbus 标准协议，统一协议转换、断点缓存、断网续传，保障稳定通讯。
一体化平台应用层 集成三大系统功能：BA 设备监控调度、照明集中管控、能耗监测分析；预留标准化接口，可向上接入 IBMS 总平台、邯郸市公共建筑能耗监管平台。

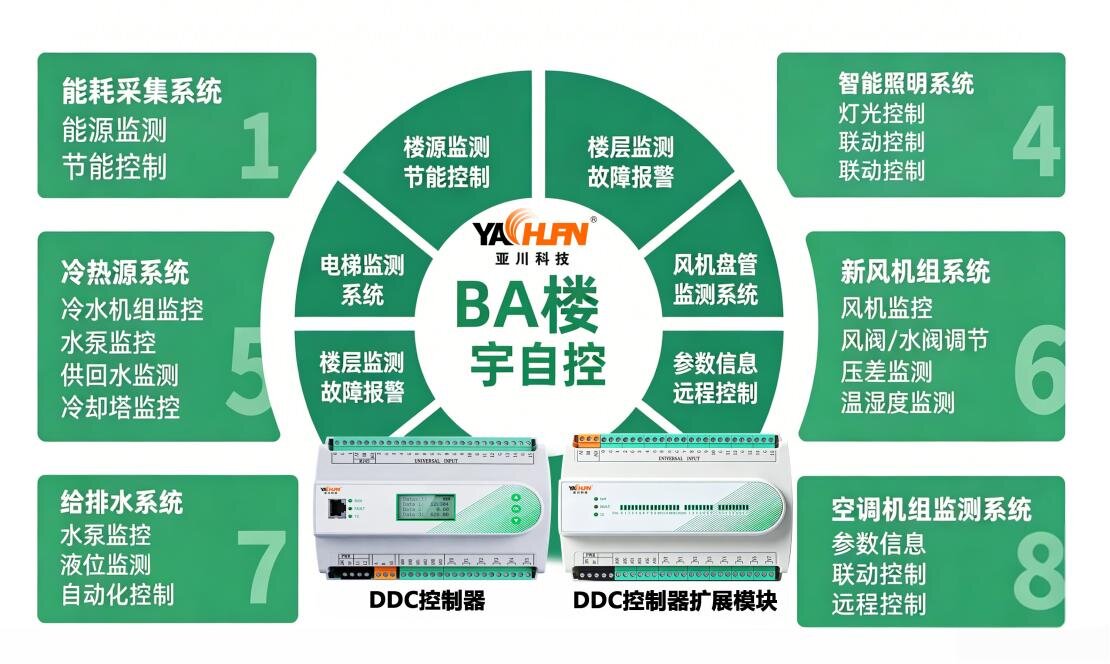

分工简述 ✅ BA（DDC 控制器）：管控中央空调、新风排风、冷热源、给排水等大型机电设备； ✅ 智慧照明系统：公共区域、走廊、车库、道路灯光智能调控； ✅ 能耗监测系统：水、电、冷、热分项计量、能耗诊断、节能收益量化。
三、各系统核心功能（适配邯郸工况）

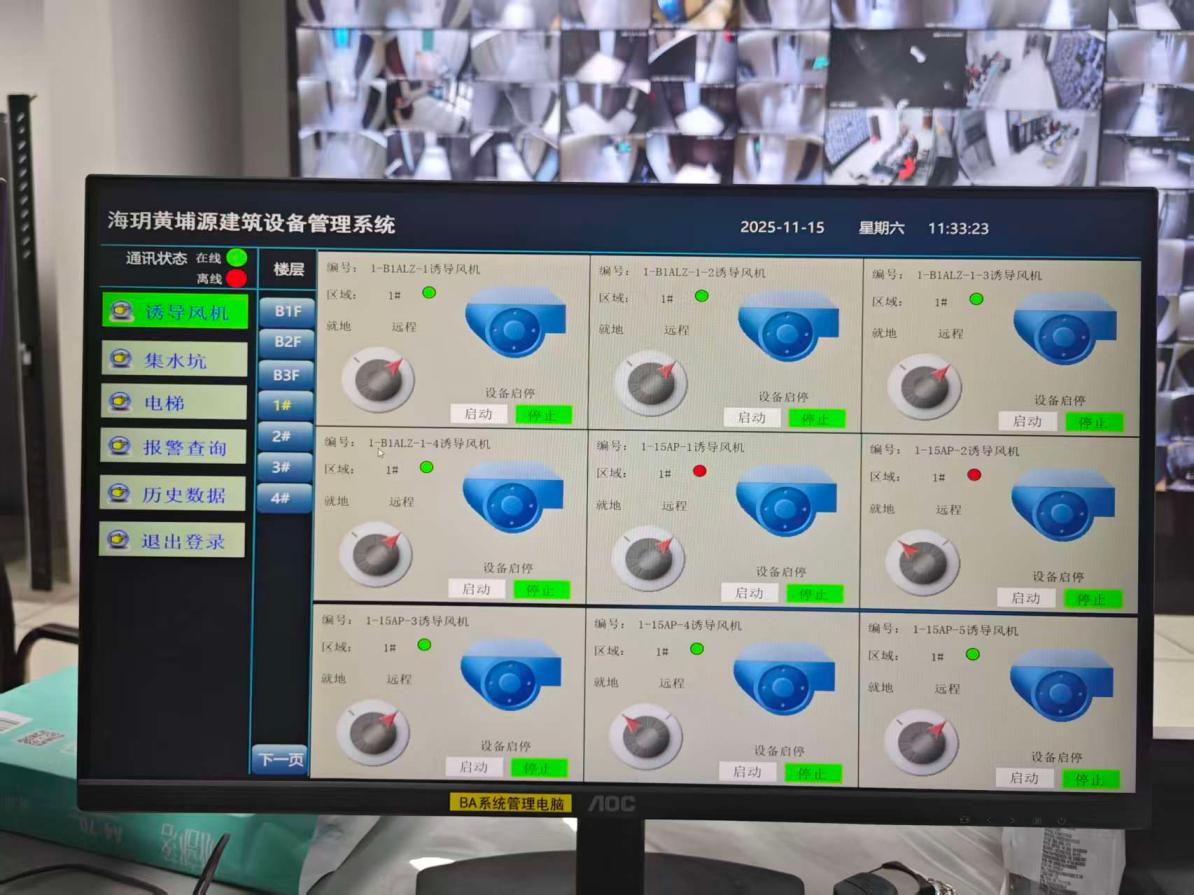

1. BA 楼宇自控系统（DDC 为硬件核心）
1）AHU 新风机 / 组合空调机组控制 DDC 完成 PID 恒温恒湿调节，依据 CO₂浓度自适应调节新风量； 邯郸冬季重点防冻逻辑：盘管低温预警自动关闭新风阀、全开热水盘管、联锁关停风机，杜绝表冷器冻裂；滤网压差告警、火警联动停机。 2）冷热源 / 换热站群控 冷水机组、水泵、冷却塔时序联锁启停；采暖季启用气候补偿控制，跟随室外气温动态调整供水温度，避免过度供热造成热力浪费；根据末端冷热负荷智能调整设备运行台数，改善大流量小温差问题。 3）地下车库通风控制 DDC 采集 CO 浓度，自动调节排风机变频，浓度达标间歇运行，摒弃 24 小时工频持续运转。 4）给排水系统监控 集水井液位自动轮换排污泵；低温时段启动管道水循环，防止室外管路冻堵。 5）四季模式预设：夏季制冷、冬季采暖防冻、春秋过渡季全新风节能模式。

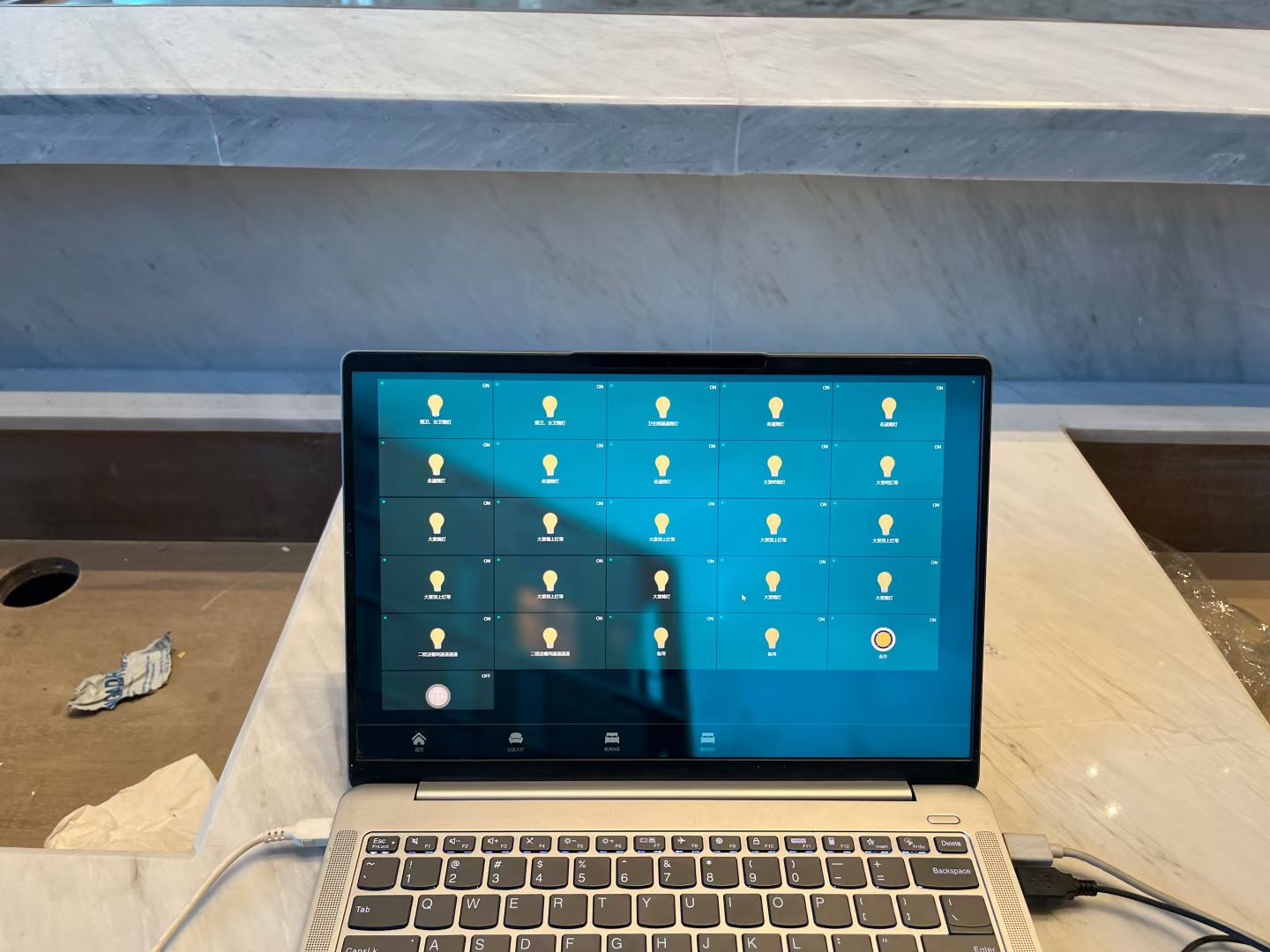

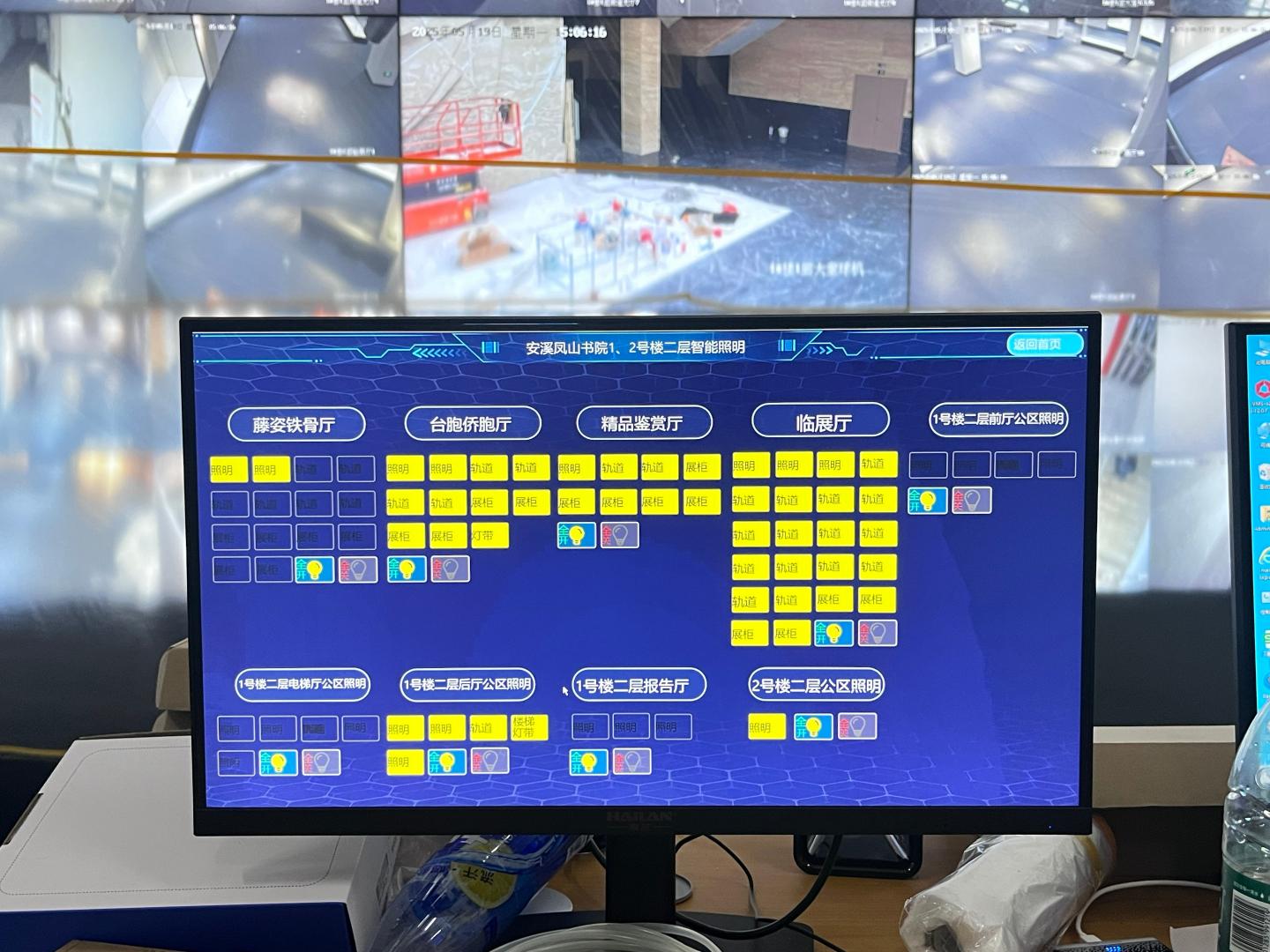

2. 智慧照明控制系统
1）分区精细化管控：办公区、公共走廊、地下车库、园区道路独立策略； 2）微波人体感应 + 自然光自适应调光，实现人来灯亮、人走低亮 / 熄灯； 3）夜间、节假日自动切换低亮度值守模式，照明节电率≥35%； 4）回路故障主动告警；消防联动自动切断普通照明、激活应急疏散回路。

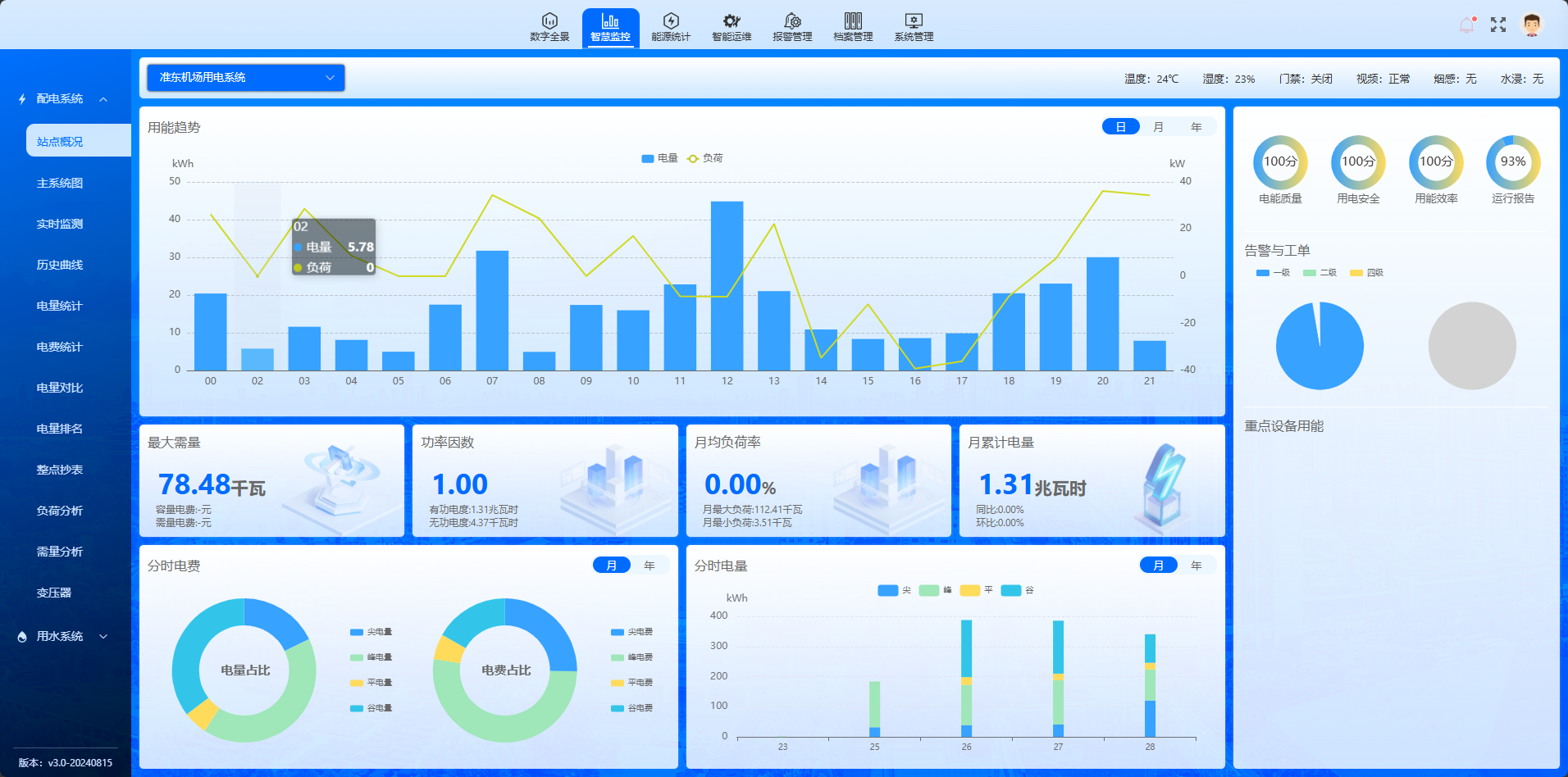

3. 综合能耗监测系统
1）多能源分级分项计量：按照楼栋、楼层、功能区域、机电回路统计电、水、冷、热能耗；独立拆分空调能耗、照明能耗、动力能耗； 2）负荷趋势分析、峰谷用电识别，定位夜间空载、跑冒滴漏等高耗能隐患； 3）自动统计节电量、能耗同比环比，生成标准化报表； 4）数据可对接市级能耗监管平台，支撑节能督查、绿色建筑评审。
四、三大系统联动核心策略（邯郸项目亮点）
光温协同深度节能 自然光充足，智慧照明自动降低亮度，减少灯具散热；BA 系统同步下调空调制冷 / 采暖负荷，消除冷热对冲，持续降低暖通主机能耗。
全域分时超低能耗联动 下班、周末、节假日一键进入低能耗模式，统一关停冗余空调、新风、照明设备；冬季在保障防冻底线前提下最大限度削减空载能耗。
空气质量智能联动通风 室内 CO₂浓度超标，BA 自动加大新风；指标达标降低风机频率，兼顾室内空气品质与节能。
能耗数据反向优化控制策略 能耗监测系统识别区域持续高耗能，下发优化指令至 BA 与照明系统，动态调整温度设定、设备运行时长。
消防全局一体化联锁 火警触发，BA 关停普通空调新风、启动排烟；照明系统切断普通回路，开启应急照明。
五、邯郸本地化关键实施要点
DDC 本地防冻自治优先 寒潮天气网络中断时，DDC 独立运行防冻程序，避免盘管冻损，是本地项目验收重点；
采暖季能效优化 依托气候补偿控制，降低市政热力消耗，契合邯郸市供热计量管理政策；
新建项目与老旧改造双向兼容 新建工程统一点位同步施工；既有公建节能改造，原有 DDC、机电设备可利旧，通过网关接入一体化平台；
合规数据接口 整套系统完整留存能耗、设备运行日志，满足河北省、邯郸市公共建筑能耗在线上报要求。
