唐山项目｜BA 建筑设备管理系统（BAS）与空调节能控制器应用解决方案

唐山项目｜BA 建筑设备管理系统（BAS）与空调节能控制器应用解决方案

一、项目地域应用背景

唐山属于寒冷地区，滨海季风气候，冬季寒冷干燥、存在冰冻期，夏季高温多雨；采暖周期长，冷暖负荷差异巨大。按照河北省《绿色建筑发展条例》、唐山市公共建筑能耗监测与节能管控相关要求，产业园、三甲医院、商务办公楼、文体场馆普遍采用 BAS 建筑设备管理系统作为统一管控平台，配套空调节能控制器实现空调系统就地优化调节。 依托分布式 DDC 控制器完成底层逻辑控制，结合空调节能控制器实现机组变频、水力优化、按需供能，兼顾冬季盘管防冻、室内舒适度、全年空调节能降耗，满足绿色建筑验收、能耗在线上报要求。

二、系统总体架构与层级分工

采用 BAS 集中调度平台 + DDC 本地控制 + 空调节能控制器就地优化 三级协同架构

感知采集层：温湿度、CO₂、供回水温差、压差传感器、水流开关；

现场控制层

DDC 直接数字控制器：BAS 系统核心，负责时序策略、消防联锁、防冻保护，断网可独立运行安全逻辑（北方项目硬性要求）；

空调节能控制器：适配 AHU 组合式空调、新风机、冷水机组、末端风盘，实现变频调速、PID 恒温优化、变流量调节；

传输层：BACnet IP/MSTP、Modbus RTU 双向通讯，实现控制器与 BAS 平台数据互通；

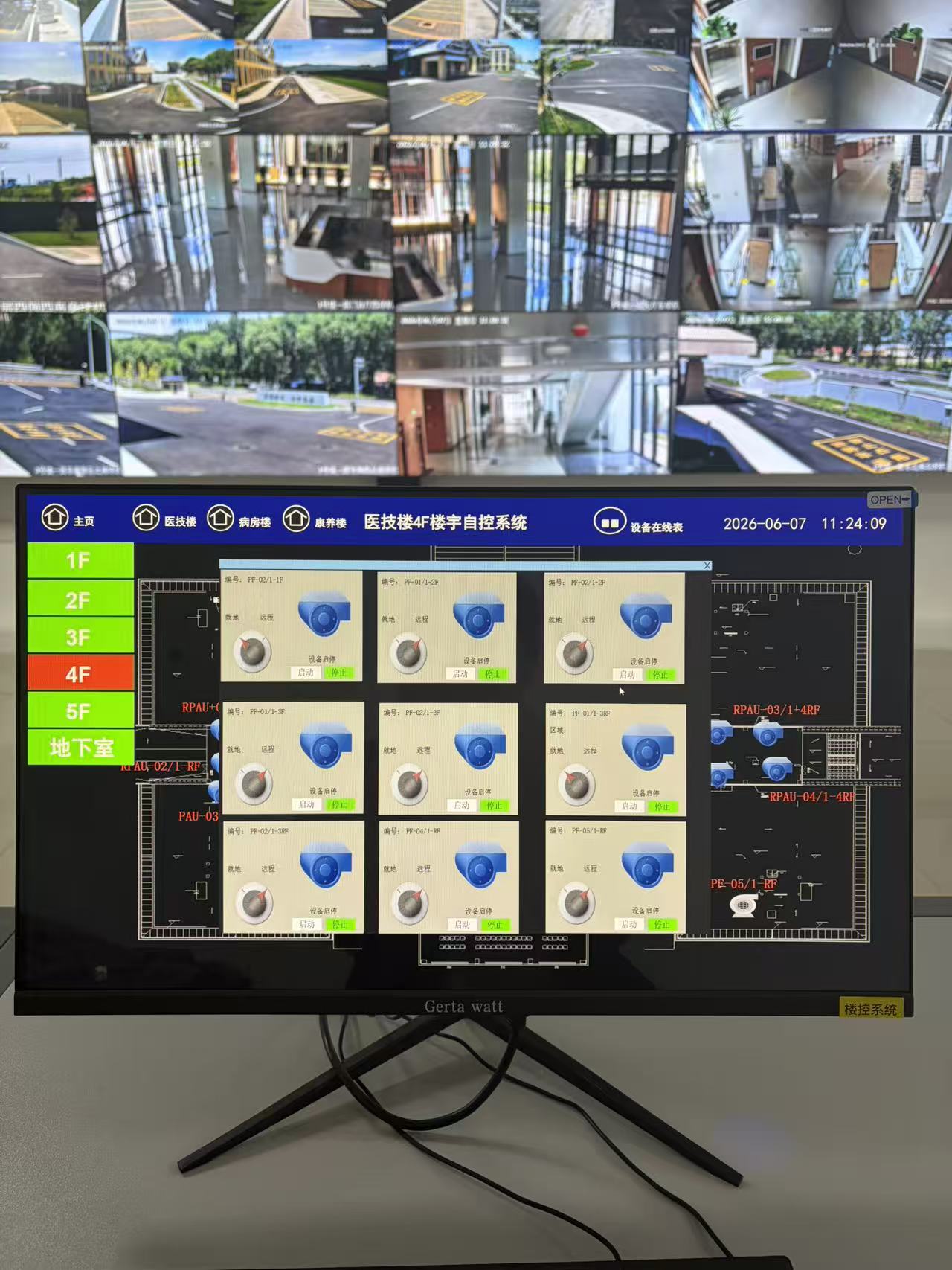

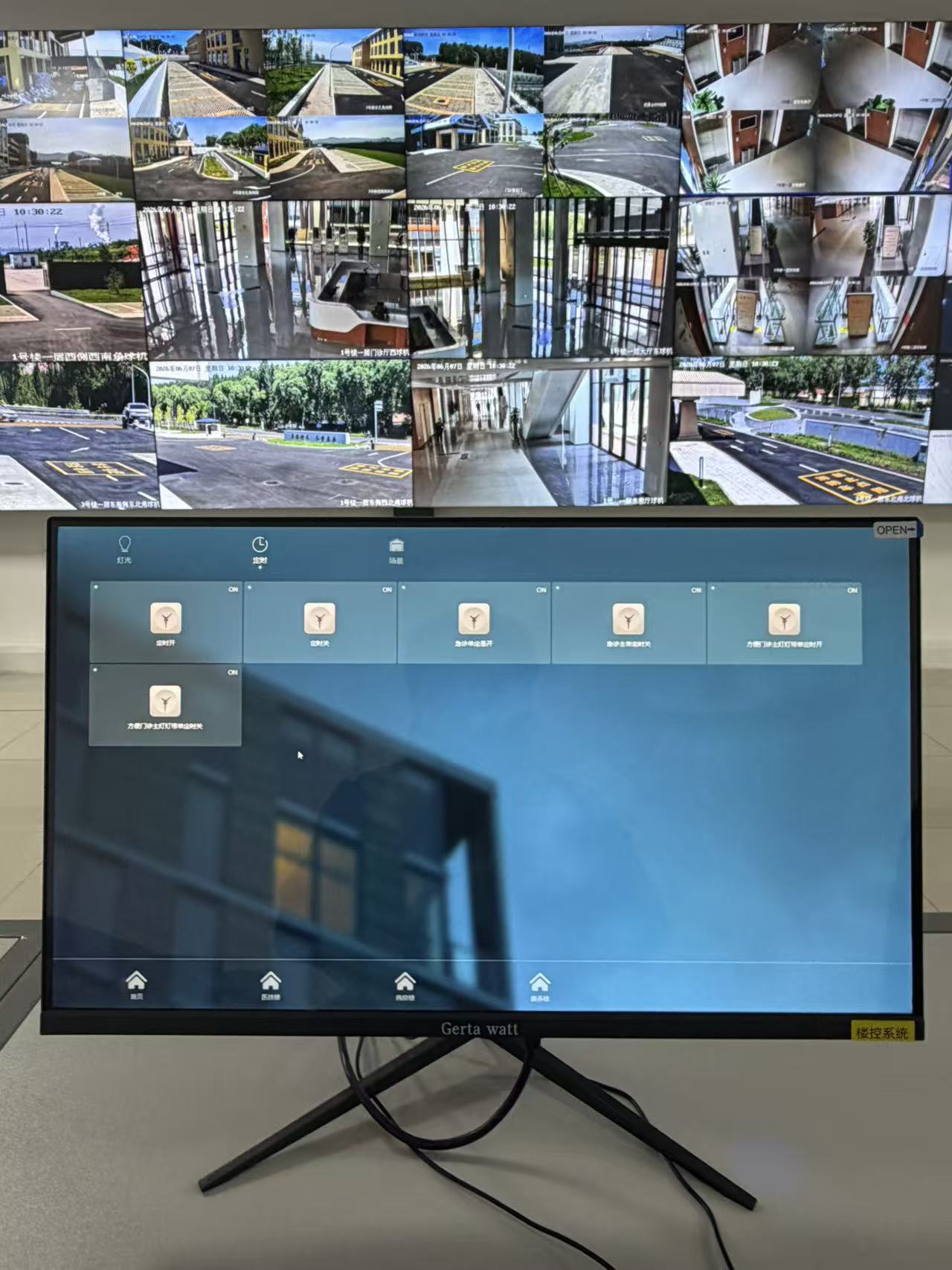

平台管理层：BAS 建筑设备管理平台，集中监视、远程参数下发、告警管理、空调能耗统计，预留接口对接 IBMS、能源管理系统。

核心分工：BAS 统筹全局运行策略；DDC 保障基础安全联锁；空调节能控制器负责空调风、水系统精细化节能调节，三者协同形成完整闭环。

三、空调节能控制器核心功能（唐山项目典型应用）

1. 组合式空调 / 新风机组专用控制器

PID 恒温恒湿闭环调节，区分制冷、制热、过渡季全新风模式；

根据室内 CO₂浓度自适应调节新风风量，平衡空气品质与冷热消耗；

唐山冬季专属防冻联动：盘管低温预警，自动关闭新风阀、全开热水盘管、联锁风机停机，防止表冷器冻裂；

滤网压差监测告警，及时提醒维护，避免风量衰减造成能耗上升；

接收 BAS 火警信号，立刻关停普通通风机组。

2. 冷水机房空调节能控制器（主机、冷冻泵、冷却泵）

根据末端冷热负荷，智能优化机组运行台数，实现最优 COP 运行区间；

依据供回水温差动态调节水泵变频，解决传统系统大流量小温差、水力失衡浪费；

支持夜间低负荷休眠策略，避免冷水机组长时间空载运行；

具备缺水、高低压、过载、空转综合设备保护。

3. 末端风机盘管节能控制器

分区独立温控，无人时段自动降低水量；支持办公作息、节假日策略，杜绝无人房间持续供冷供热。

四、BAS 系统与空调节能控制器联动控制策略（适配唐山工况）

四季工况自动切换 平台预设三套模式，一键下发至所有空调节能控制器：

夏季制冷模式：优化冷冻水参数，合理控制新风比例，降低高温时段制冷负荷；

冬季采暖防冻模式：优先保障防冻逻辑，利用气候补偿随室外气温调整供水温度，避免采暖过热；

春秋过渡季：充分利用全新风自然冷却，延后冷水机组启停，大幅节约主机能耗。

负荷协同联动调控 BAS 汇总整栋建筑总冷热负荷，下发目标参数；空调节能控制器就地调节水阀、风机、水泵频率，实现 “上层宏观调度 + 本地精细调节”。

空气质量联动新风策略 室内 CO₂浓度超标，指令空调节能控制器加大新风量；浓度达标降低新风比例，减少冷热空气交换损耗。

故障双向预警机制 空调节能控制器采集电机、机组异常信号实时上传 BAS；BAS 监测区域温湿度长期不达标，自动修正控制器温度、风量设定值。

能耗数据统一归集 空调主机、水泵、风机运行时长、耗电量汇总至 BAS 平台，生成暖通能耗台账，支撑唐山市公共建筑能耗上报与绿色建筑评审。
