一、项目应用背景（石家庄地域特点）

石家庄属于寒冷地区，采暖周期长（11 月 15 日 — 次年 3 月 15 日），冬夏温差巨大；夏季高温炎热，冬季严寒干燥，空调、采暖系统全年能耗占比极高。按照河北省《超低能耗公共建筑节能设计标准》、石家庄市公共建筑能耗监管要求，产业园、三甲医院、办公楼、文体场馆广泛采用BA 楼宇自控系统、综合能耗监测系统、智能照明系统一体化融合方案。 依托分布式 DDC 控制器实现机电就地自控，搭配照明精细化管控、能源数据实时分析，兼顾冬季管道防冻、室内舒适度、全年节能降耗，满足绿色建筑、低碳建筑验收与能耗在线上报要求。

二、系统整体架构

采用三层协同架构，数据互通、策略联动

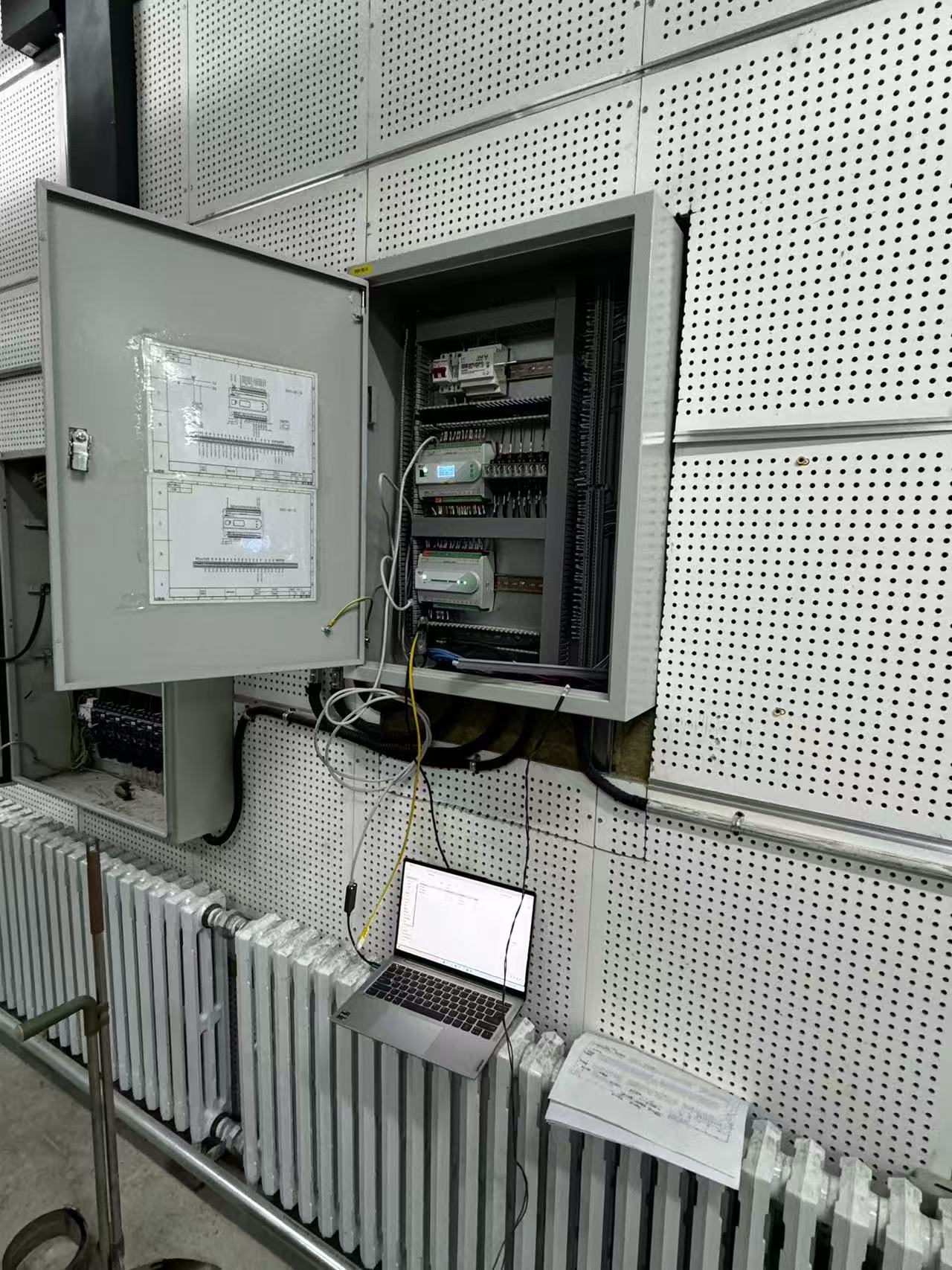

现场感知与控制层 DDC 直接数字控制器、温湿度 / CO₂/ 光照传感器、智能电表、照明模块、电动阀、风机水泵执行机构；DDC 支持断网本地独立运行防冻、消防联锁等安全逻辑（北方项目核心要求）。

边缘网关传输层 支持 BACnet IP/MSTP、Modbus 标准协议，统一数据采集、断点缓存、断网续传。

平台应用层 一体化管控平台，集成三大系统功能：BA 设备监控、照明集中管理、能耗监测分析；可向上对接 IBMS 集成平台、政府能耗监管平台。

分工简述： ✅ BA（DDC）：管控空调、新风、冷热源、给排水等大型机电设备； ✅ 智能照明：公共区域、车库、走廊灯光按需调控； ✅ 能耗监测：水电冷热量分项计量、能耗诊断、节能数据量化。

三、各系统核心功能（适配石家庄工况）

1. BA 楼宇自控系统（DDC 控制器为硬件核心）

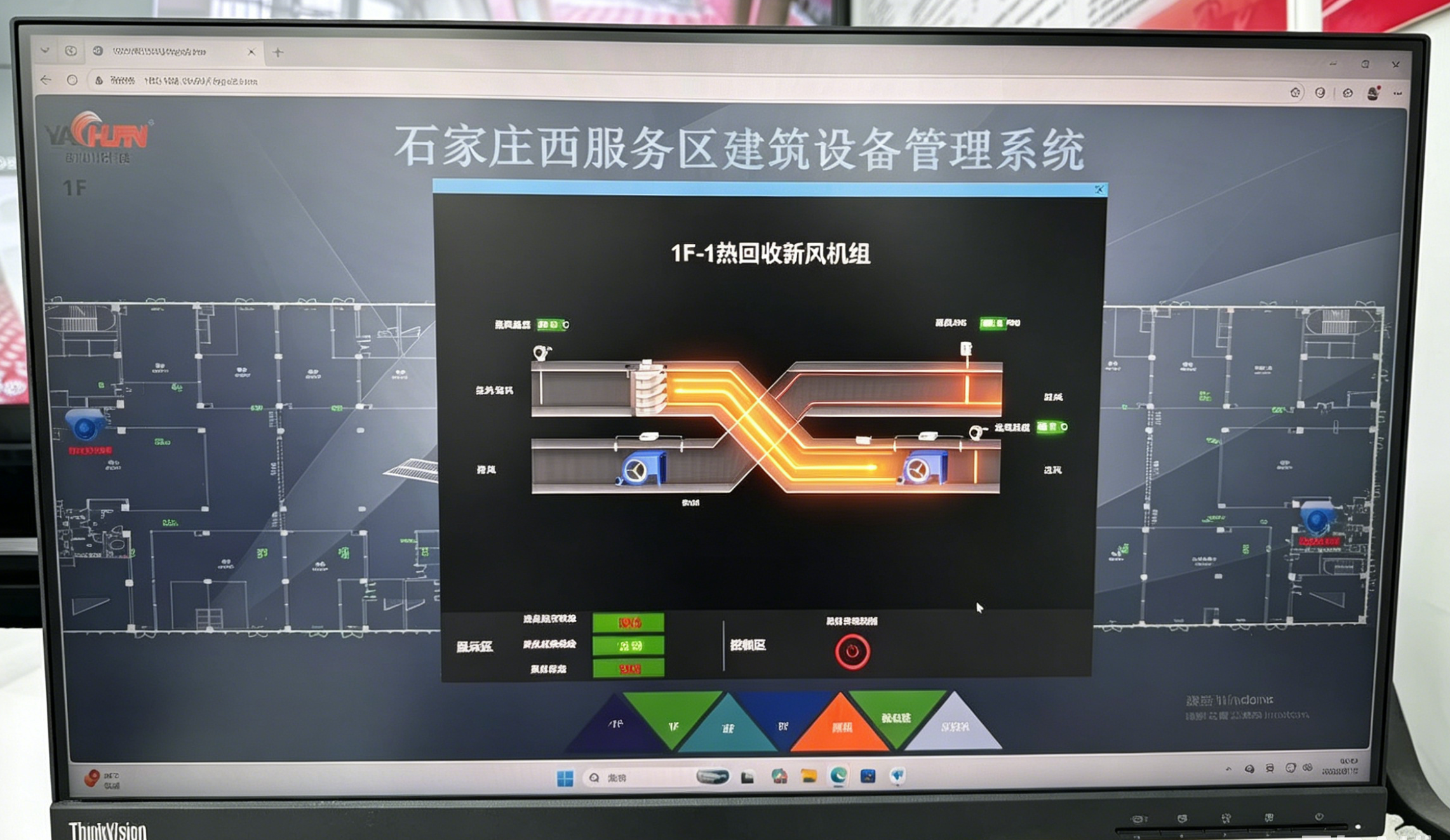

1）空调机组 AHU / 新风机控制 DDC 完成 PID 恒温调控，依据 CO₂浓度自适应调节新风量；内置强制防冻逻辑：低温自动关闭新风阀、全开热水盘管、关停风机，杜绝冬季表冷器冻裂；滤网压差告警、火警联锁停机。 2）冷热源 / 采暖换热站群控 根据室外气温实现气候补偿，自动调整采暖供水温度，避免冬季过热浪费；依据末端冷热负荷智能启停主机、变频调节水泵，解决大流量小温差能耗浪费。 3）地下车库通风控制 采集 CO 浓度，DDC 驱动排风机变频调速，达标间歇运行，摒弃 24 小时工频运转。 4）给排水系统监控 集水井液位自动轮换排污泵；低温工况启动管道水循环与伴热，防止管网冻堵。

2. 智能照明控制系统

1）分区精细化管控：办公楼、走廊、地下车库、园区道路分时控制； 2）自然光自适应调光 + 微波人体感应，做到人来灯亮、人走降亮 / 熄灯； 3）夜间自动切换低亮度值守模式，照明节电率 35% 以上； 4）故障主动上传告警，支持消防联动，火灾自动切换应急照明模式。

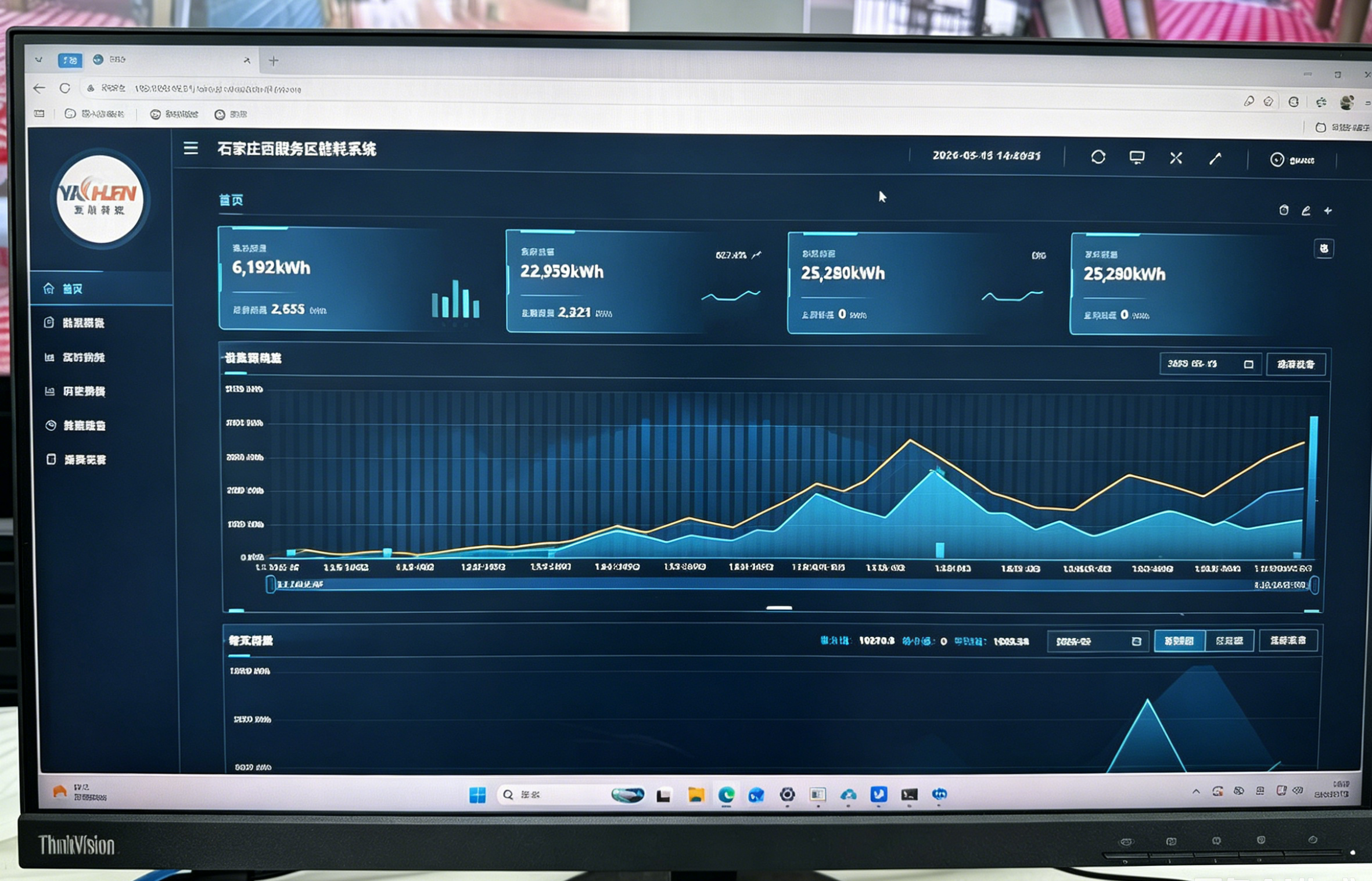

3. 综合能耗监测系统

1）电、水、冷、热多能源分项计量，支持按楼栋、楼层、科室、回路分级统计； 2）实时负荷监测，自动识别夜间空载、异常跑冒滴漏； 3）区分空调能耗、照明能耗、动力能耗，量化节能收益； 4）自动生成日 / 月 / 年度报表，满足石家庄市公共建筑能耗上报、节能督查、绿色建筑评审。

四、三系统联动核心策略（石家庄项目亮点）

光温协同节能（重点） 自然光充足，智能照明自动调暗，减少灯具散热；BA 同步下调空调制冷 / 采暖负荷，消除冷热对冲，降低暖通主机能耗。

全域四季模式一键切换 预设夏季制冷、冬季采暖防冻、春秋过渡季全新风运行模式；夜间、周末、节假日统一进入超低能耗模式，同步降低照明、空调、新风负荷。

空气质量联动通风 室内 CO₂超标，BA 自动加大新风；浓度达标后降低风机频率，平衡舒适度与能耗。

能耗数据反向优化控制策略 能耗平台识别区域持续高耗能，自动推送策略至 BA 与照明系统，调整温度设定、照明时序。

消防全局联动 火警信号接入平台，BA 关停普通空调新风、启动排烟；照明系统切断普通回路，开启应急疏散照明。
