河北省项目｜IBMS 智能化信息集成运维平台 + BA 楼宇自控系统解决方案

河北省项目｜IBMS 智能化信息集成运维平台 + BA 楼宇自控系统解决方案

一、项目地域应用背景

河北省属于寒冷地区，冬季漫长寒冷、昼夜温差大，防冻保护为自控系统硬性要求；夏季炎热，冷暖季负荷差异显著。省内各地大力推进公共建筑节能、绿色建筑、超低能耗建筑建设，落实公共建筑能耗在线监测管理要求。 办公楼、三甲医院、产业园区、文体中心、商业综合体普遍采用BA 楼宇自控系统（BAS）实现机电就地控制，依托 IBMS 智能化集成运维平台作为顶层管理中枢，形成 “底层自控执行、上层统一调度” 一体化架构，兼顾冬季运行安全、全年节能降耗与数字化运维。

系统拓扑架构图

IBMS与BA层级关系

二、系统层级关系（核心要点）

BA 楼宇自控系统（底层控制执行层） 以分布式 DDC 直接数字控制器为硬件核心，管控中央空调、新风机、排风机、冷热源换热站、给排水、地下车库通风等机电设备。

关键特性：DDC 具备本地自治能力，网络断开依旧独立执行恒温控制、盘管防冻、消防联锁等安全逻辑，适配河北冬季防冻刚需。 通讯协议：BACnet IP/MSTP、Modbus RTU，向上标准化对接 IBMS 平台。

IBMS 智能化信息集成运维平台（顶层管理中枢） 不属于替代 BA 系统，而是多子系统融合管理平台。统一汇聚 BA 楼宇自控、智能照明、综合能源监测、配电监控、消防、安防等系统数据；实现全域可视化、跨系统联动策略、告警统一推送、运维工单闭环、能耗数据分析、3D 数字孪生展示。

简明总结：BA 负责 “控制设备”；IBMS 负责 “统一管理、协同调度、数据分析、全局运维”。

三、BA 楼宇自控（DDC 控制器）河北本地化核心功能

1. 空调机组 AHU / 新风机组 DDC 控制

PID 恒温调节，根据 CO₂浓度自适应调节新风量；

北方重点防冻逻辑：低温触发后，关闭新风阀、全开热水阀、联锁停机，防止表冷器冻裂；

滤网压差告警、时序启停、火警联锁关停机组。

2. 冷热源机房 / 换热站群控

DDC 实现水泵、机组时序联锁启停；采用室外气温气候补偿，自动调整采暖供水温度，避免冬季过热浪费能源；根据末端冷热负荷智能增减设备运行台数。

3. 地下车库通风控制

采集 CO 浓度，DDC 自动调节排风机变频，按需间歇排风，杜绝风机常年工频运行。

4. 给排水系统管控

集水井液位自动启停排污泵；低温工况联动管道伴热、水循环防冻，避免室外管路冻堵。

5. 四季工况自动切换

预设夏季制冷、冬季采暖、春秋过渡季全新风模式，适配河北四季分明气候特征。

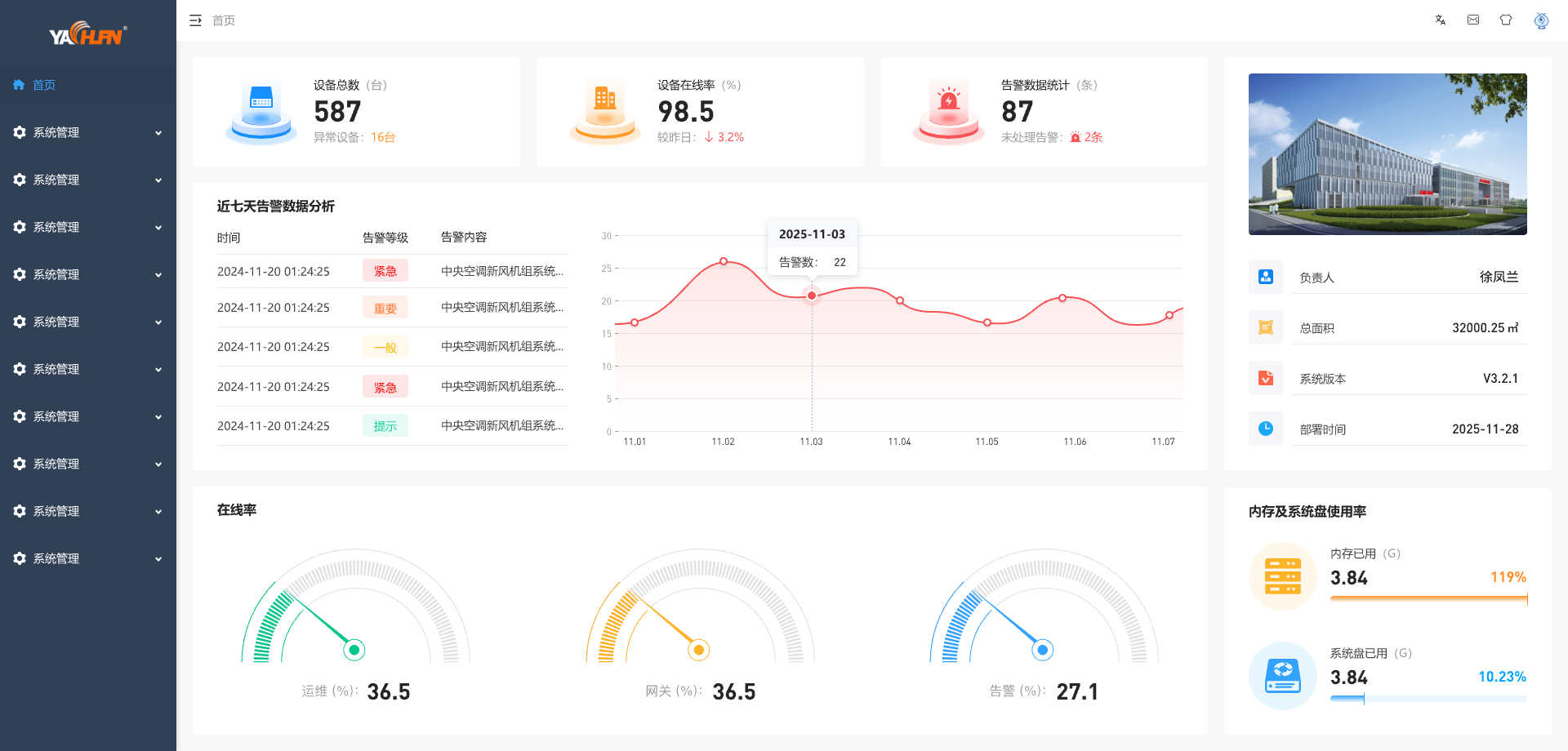

四、IBMS 智能化信息集成运维平台核心功能

多系统统一接入，消除信息孤岛 一站式接入 BA 楼宇自控、能耗监测、智能照明、高低压配电、DTDS 电能治理、消防、门禁、停车场等子系统，运维人员无需登录多套软件。

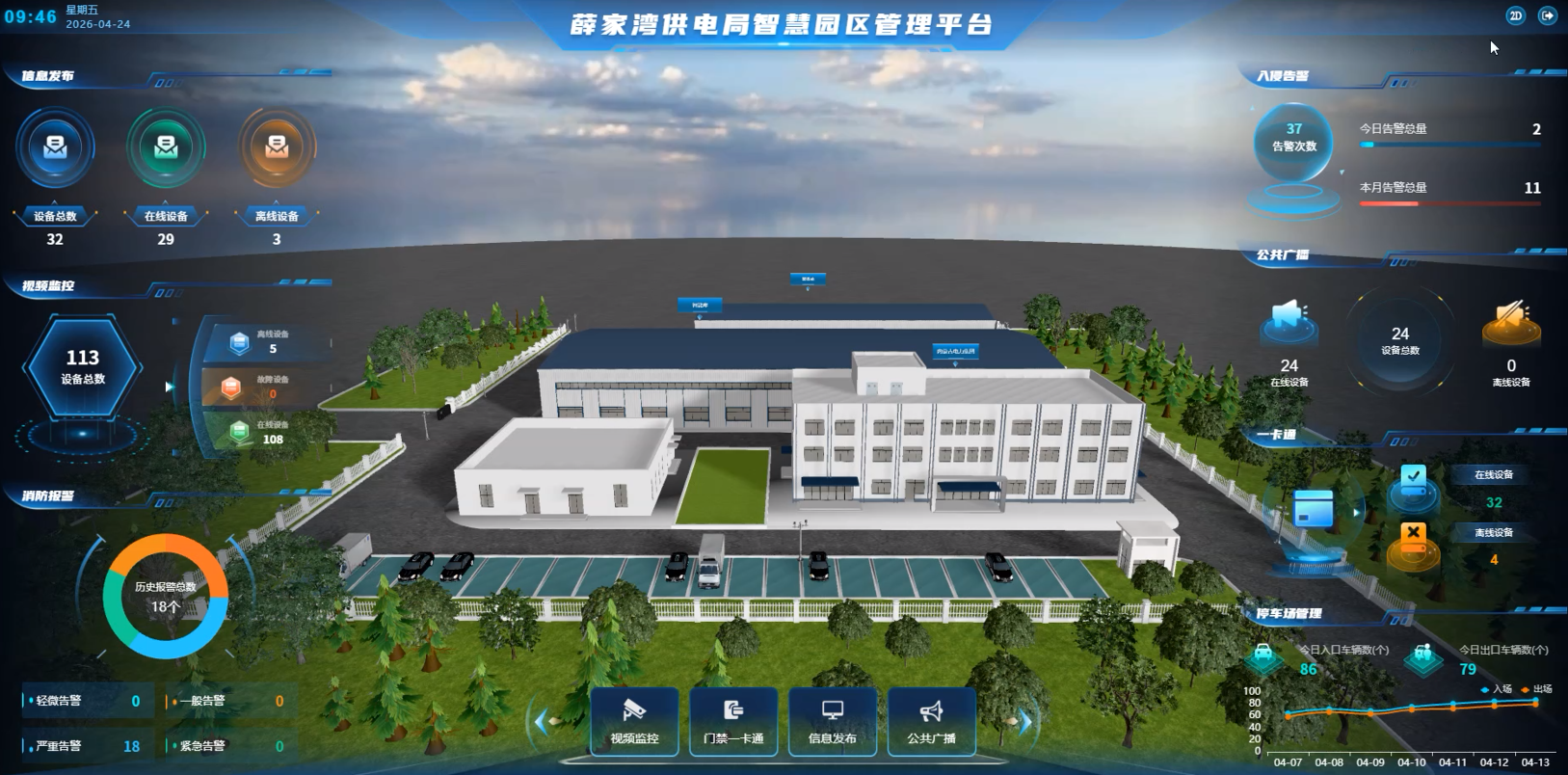

3D 数字孪生可视化运维 园区 / 楼栋 / 机房层级逐级漫游，设备运行状态颜色标识；BA 设备故障告警自动三维定位，直观查看 DDC 实时参数。

跨系统智能联动策略（河北项目常用策略）

光温协同：照明负荷降低 → 通过 IBMS 下发指令至 BA 系统下调空调负荷，减少冷热对冲；

冬季全域防冻联动：气温预警，统一巡检 BA 所有防冻点位；

消防全局联动：火警信号上传 IBMS，联动 BA 关停普通空调、启动排烟风机；

峰谷电价协同：IBMS 读取电价时段，调度 BA 优化冷水机组、采暖设备错峰运行，削减峰值电费。

告警分级与闭环运维工单 BA 上传设备故障、超温、防冻预警；平台分级推送，自动生成维修工单，维修记录长期存档，满足物业运维审计。

能耗统计与节能量化分析 汇总 BA 系统暖通设备运行能耗，自动统计空调节能收益、生成月度 / 年度报表，支撑河北省公共建筑能耗上报、绿色建筑验收、节能督查。

精细化权限管理与日志留存 区分管理员、运维班组操作权限；设备远程调控、账号登录、告警处置全程日志记录。

开放对外接口 预留 API 接口，支持向上对接政府能耗监管平台、园区智慧管理平台；后期可扩容接入光伏、储能系统。
