一、项目地域背景（天津气候与政策特点）

天津属于寒冷地区，四季分明，夏季炎热、冬季寒冷漫长，对空调制冷、冬季采暖、管道防冻要求严格；同时落实天津市公共建筑节能、绿色建筑、超低能耗建筑相关规范。 大型公建、产业园、医院、办公楼普遍采用 BAS 楼宇自动化系统（楼宇自控），以DDC 直接数字控制器作为现场控制核心，实现冷热源、空调机组、通风、给排水全自动管控，兼顾室内舒适、设备防冻、长期节能运行。

二、基础概念

BAS 楼宇自动化系统 整套建筑机电一体化监控与控制系统。整合传感器、DDC 控制器、执行机构、通讯网络、中央监控平台，集中管理大楼中央空调、新风、排风机、水泵、冷却塔、给排水设备，实现远程监视、自动调节、逻辑联锁、故障报警，达成舒适、安全、节能目标。

DDC 直接数字控制器 BAS 系统的现场控制核心单元，内置嵌入式处理器。接收传感器信号，依靠内置程序、PID 运算输出控制指令驱动执行设备；关键特性：断网脱离上位平台，依然独立执行恒温、防冻、消防联锁等安全控制逻辑，适配天津冬季防冻刚需。

三、完整工作原理流程

1）信号采集（感知层）

各类传感器实时采集现场参数，接入 DDC 输入通道：

AI 模拟输入：温湿度、CO₂、压差、水浸、流量、变频反馈（4-20mA / 0–10V）

DI 数字输入：风机运行、故障反馈、手自动状态、水流开关、滤网压差、防火阀信号

2）DDC 运算处理（核心控制层）

DDC 将采集数据与预设设定值对比，通过 PID 调节逻辑、时序程序、联锁逻辑自动运算。 典型逻辑举例： 回风温度偏高 → 指令开大冷水电动阀； 室外温度过低 → 启动防冻程序； CO₂浓度超标 → 加大新风风量； 收到消防信号 → 关停普通空调机组。

3）输出驱动执行设备

DDC 输出通道下发指令驱动现场装置：

AO 模拟输出：电动水阀、电动风阀、风机变频器，实现无级连续调节

DO 数字输出：风机接触器、水泵启停、电磁阀、声光报警

4）数据上传与远程调度

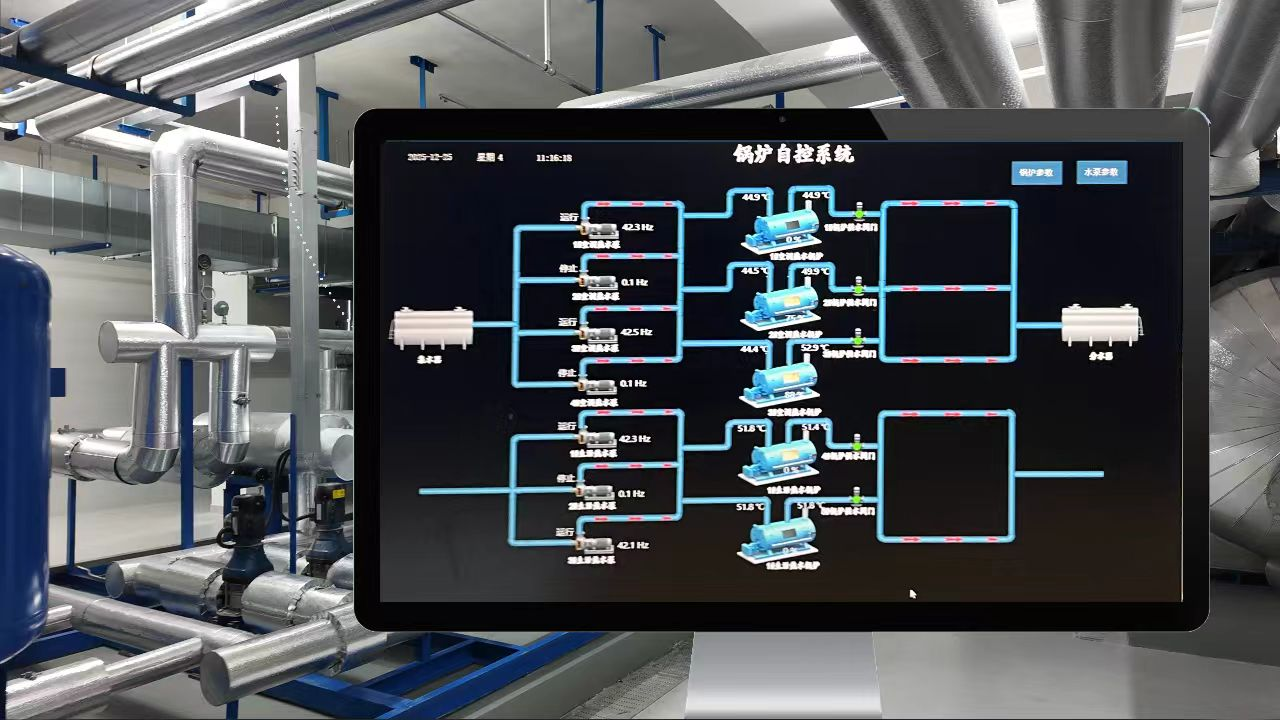

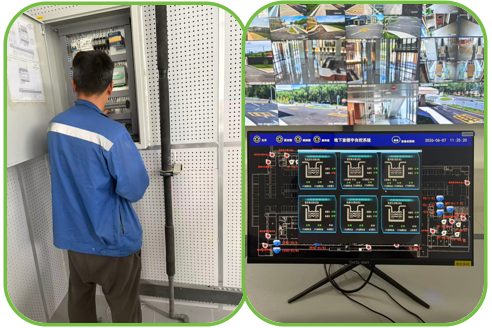

DDC 通过 BACnet MSTP/IP、Modbus 总线将实时参数、运行状态、故障告警上传至 BAS 中央监控平台。运维人员可在平台修改控制参数、切换运行模式、设置季节策略。

闭环控制逻辑：传感器采集 → DDC 运算 → 执行机构动作 → 环境发生改变 → 传感器持续采集，持续动态调节

四、典型设备控制原理（天津项目高频应用）

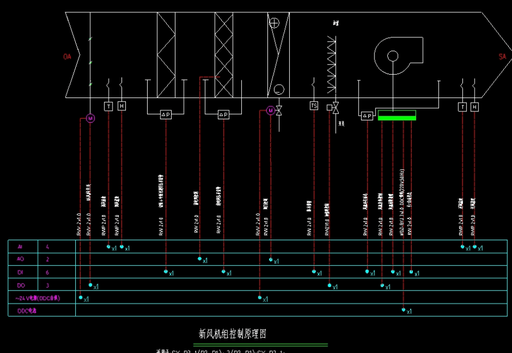

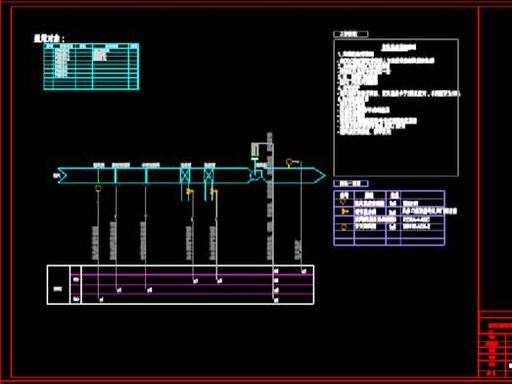

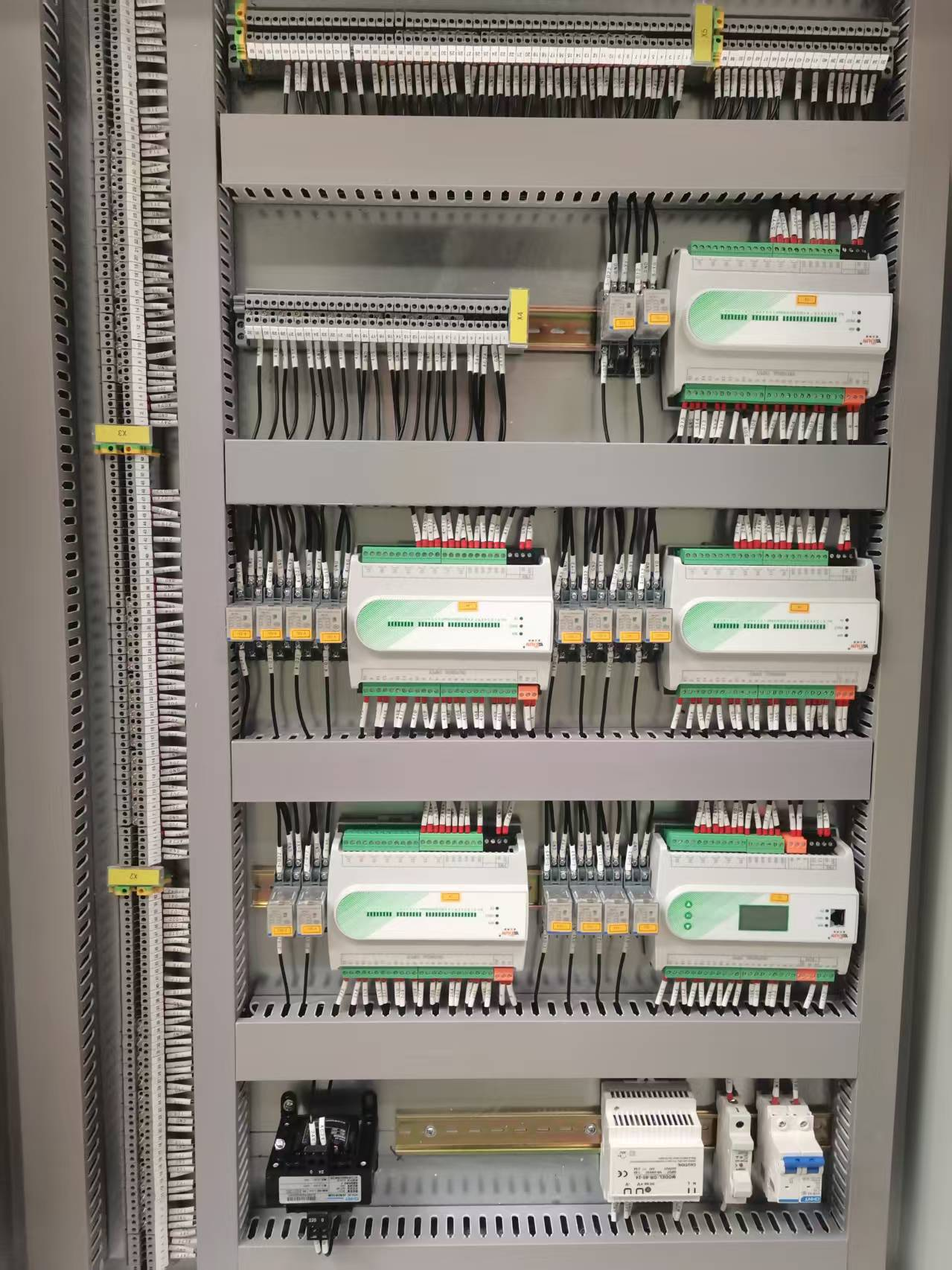

1. AHU 新风机 / 空调机组控制原理

温湿度、CO₂送入 DDC，PID 调节冷热盘管水阀、新风回风风阀； 滤网压差触发告警； 天津重点：内置盘管防冻逻辑，低温自动关闭新风阀、全开热水阀、关停风机，防止冬季冻裂表冷器；火警联锁停机。

2. 冷热源机房（冷水机组 / 换热站）DDC 群控原理

DDC 按照规范时序启停：冷却塔风机→冷却水泵→冷冻水泵→冷水主机； 依据供回水温差、末端负荷自动增减机组运行台数，调节水泵变频； 冬季换热站采用气候补偿控制，随室外气温自动调整供水温度，避免采暖过热浪费能源。

3. 地下车库排风控制原理

CO 浓度传感器接入 DDC，浓度超标启动排风机变频调速；浓度达标间歇运行，杜绝 24 小时持续工频运转。

4. 给排水系统控制原理

集水井液位信号送入 DDC，自动一用一备轮换排污泵；冬季监测管道水温，启动循环伴热，防止管路冻堵。
