上海BAS建筑设备管理系统与风机/水泵/空调节能控制器的应用

上海项目｜BAS 建筑设备管理系统 + 风机 / 水泵 / 空调节能控制器 应用解决方案

一、项目应用背景（上海地域特点）

上海属于夏热冬冷、高湿梅雨季气候，商业楼宇、产业园、医院、文体场馆中央空调全年运行周期长；夏季高温高湿、除湿负荷大，过渡季具备全新风节能条件。 依据上海《公共建筑节能工程智能化技术规程》《超低能耗公共建筑设计标准》，新建与改造项目普遍采用BAS 建筑设备管理系统（BA 楼宇自控）作为总管控平台，配套风机、水泵、空调节能控制器实现就地优化调节，解决传统定频设备持续工频运行、水力失衡、大流量小温差、除湿能耗高等痛点，满足绿色建筑、超低能耗建筑、能耗在线监测验收要求。

二、系统总体架构

采用BAS 集中调度 + 节能控制器就地优化两级协同架构

感知层：温湿度、CO₂、压差、供回水温差、管网压力传感器；

就地控制层

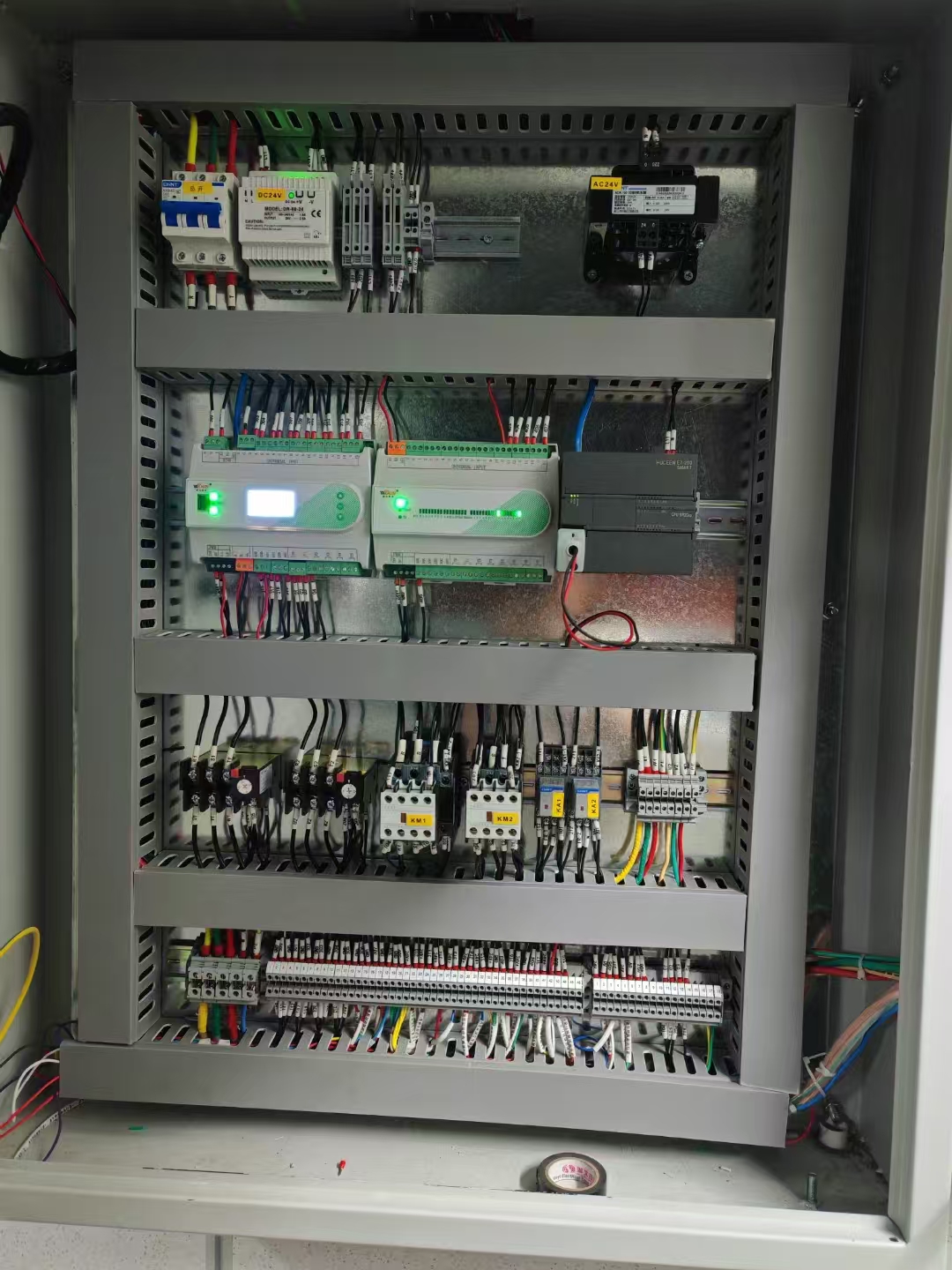

BAS 核心：分布式 DDC 直接数字控制器，负责全局逻辑联锁、时序策略、消防联动；

前端执行单元：水泵节能控制器、风机节能控制器、空调机组节能控制器，实现电机变频、泵组 / 风机组协同优化；

网络传输层：BACnet IP/MSTP、Modbus RTU，实现 BAS 平台与各类节能控制器双向通讯；

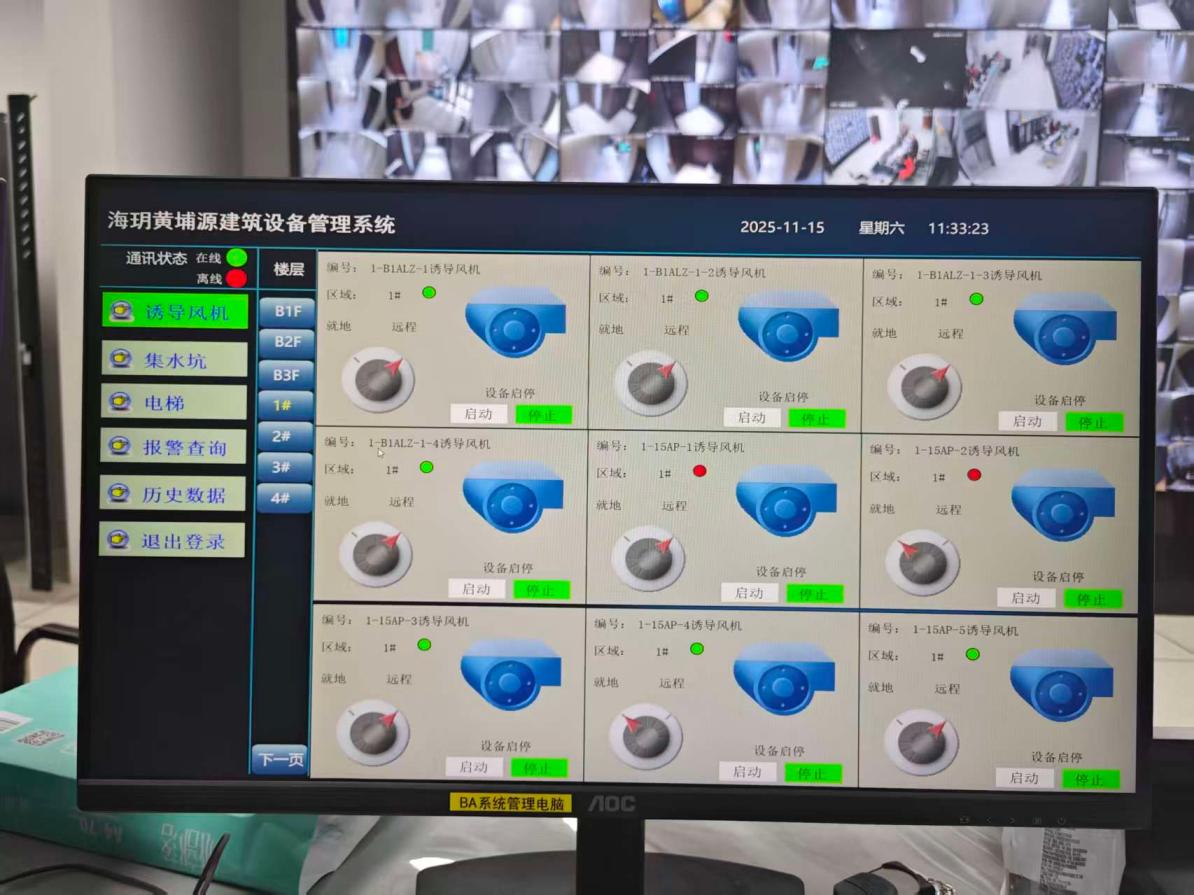

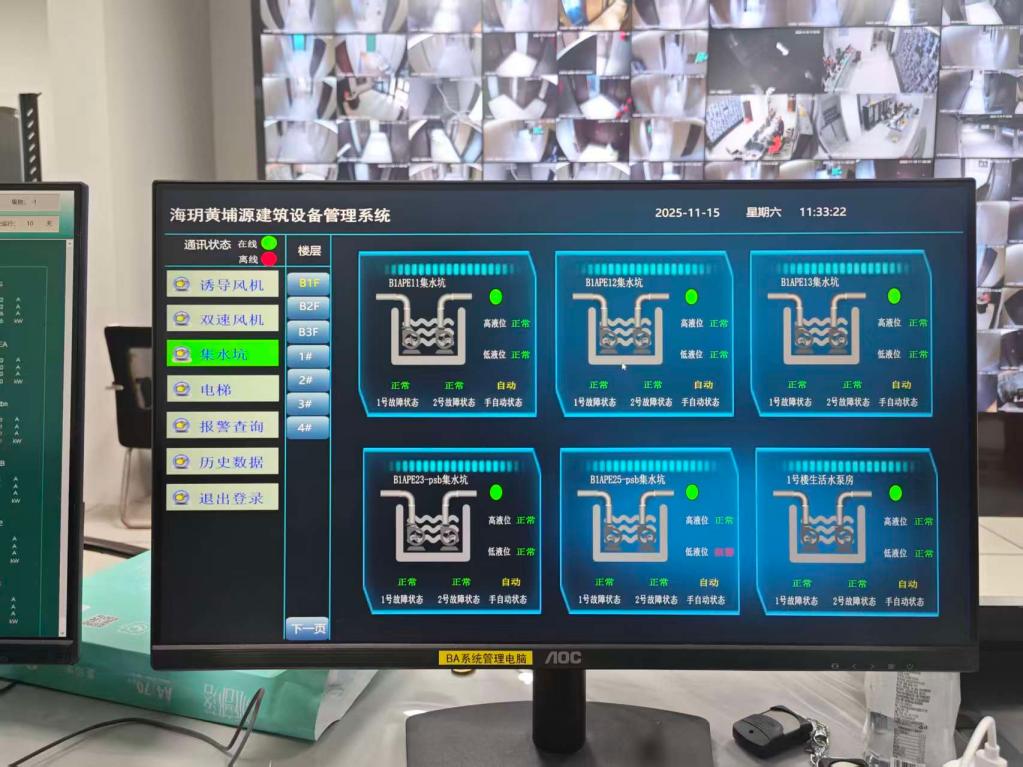

平台管理层：BAS 监控平台，统一可视化、告警管理、策略下发、能耗采集，可向上对接 IBMS、能源管理平台。

核心关系：BAS 是全局调度大脑，各类节能控制器是风、水系统就地节能执行单元，二者数据互通、指令双向交互。

三、各类节能控制器功能及在上海项目典型应用

1. 水泵节能控制器（冷冻泵、冷却泵、补水泵）

应用场景：冷水机房、换热站、空调水系统

依据管网供回水压差、供回水温差自动调节水泵转速；

多台泵组智能轮值、工频 / 变频自动组合，始终维持系统高效工作区间，消除阀门节流损耗；

支持休眠唤醒策略，低负荷时减少运行台数；

保护功能：缺水、过载、空转、高低压保护；

与 BAS 联动：接收 BAS 负荷指令调整运行曲线，实时上传频率、电流、功耗、故障信号。

上海适配逻辑：夏季根据冷却水温度动态调节冷却水泵转速，优化冷却塔散热；梅雨季优化冷冻水供回水温差，降低除湿能耗。

2. 风机节能控制器（AHU 送 / 回风机、排风机、车库排风、冷却塔风机）

应用场景：新风机组、空调机组、地下车库、冷却塔

依据 CO₂浓度、室内温湿度、室外气象参数无级调速；

多风机同步均衡调节，防止风压失衡；

支持最低频率值守、间歇轮换运行；

兼容消防模式：火警接收 BAS 信号强制切换排烟 / 关停逻辑。

上海适配逻辑：过渡季加大全新风风量，减少冷水机组启动；地下车库根据尾气浓度按需排风，杜绝 24 小时不间断运行。

3. 空调节能控制器（组合式空调、新风机、末端风盘）

应用场景：办公区、病房、商业公共区域 AHU 机组

PID 恒温恒湿闭环控制，区分制冷、制热、除湿模式；

联动冷热电动阀、新风风阀，实现温湿度独立调控；

梅雨季优先强化除湿策略，解决上海高湿环境闷热问题；

夜间、周末自动进入低负荷休眠模式；

向 BAS 上传机组工况，接收平台统一时序调度指令。

四、BAS 系统与节能控制器协同联动核心策略（上海项目亮点）

负荷分层协同调控 BAS 汇总整栋建筑冷热总负荷 → 下发目标参数至机房水泵、冷却塔风机节能控制器；就地控制器动态调节转速，实现 “平台宏观调度 + 本地精细优化”。

四季工况自动切换（适配上海气候）

夏季制冷模式：优化冷冻水供水温度、冷却系统联动；

冬季制热模式：保障最低水流量，配合防冻逻辑；

春秋过渡季：加大全新风比例，空调机组降低出力；

梅雨季：提升除湿优先级，优化空调水阀与风机频率。

水力平衡优化治理 BAS 监测环路温差数据，下发指令至各支路水泵节能控制器，消除近端过流、远端不足，解决上海大型商业综合体常见水力失衡问题。

峰谷电价联动节能 BAS 根据峰谷时段，协同节能控制器调整机组负荷；电价高峰适度抬高原定温度设定，压低水泵、风机运行频率，削减峰值用电。

消防安全优先联锁 火警信号接入 BAS，平台立即下发指令：关停普通空调风机，排烟风机强制工频运行，所有节能控制器退出自动变频模式，保障消防规范要求。

故障双向告警 节能控制器本地监测电机异常、变频故障，实时上传 BAS；BAS 发现区域温湿度持续偏离，自动下发参数修正指令至前端控制器。
