BA 楼宇自控系统全套完整 CAD 原理图

BA 楼宇自控全套完整 CAD 原理图

一、BA 楼宇自控系统

四层分层架构：

现场设备层：DDC 控制器、各类传感器、风机水泵执行机构；

总线传输层：BACnet/Modbus 总线分区组网；

网络交换层：工业交换机汇聚所有 DDC；

中央管理层：监控主机、IBMS 平台、大屏终端。 DDC 具备脱网自治能力，断网可独立执行防冻、消防联锁逻辑，上层平台实现全局策略配置、告警、数据存储。

二、新风机组 AHU 闭环控制 CAD 原理图（最核心末端设备）

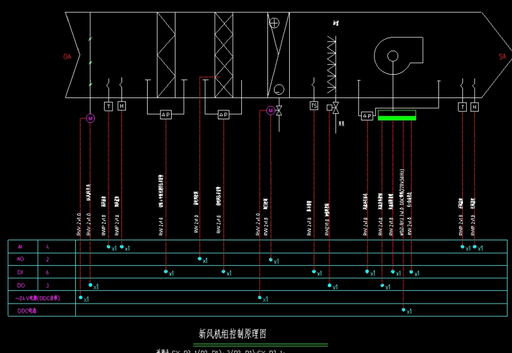

新风机组CAD控制图

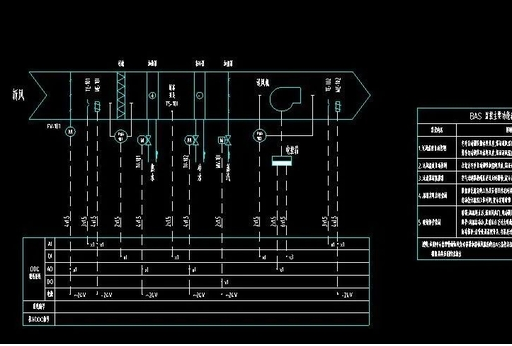

AHU机组CAD原理图

标准新风监控CAD图

图纸信号逻辑（IO 点位）

AI 模拟输入：新风温湿度、回风温湿度、室内 CO₂浓度、送风温度；

DI 数字输入：滤网压差开关、风机运行 / 故障 / 手自动反馈；

AO 模拟输出：冷水 / 热水电动调节阀、新风回风风阀、风机变频；

DO 数字输出：风机启停、加湿器、防冻伴热开关。

控制流程

传感器采集环境信号送入 DDC，PID 算法自动调节水阀、风阀开度；CO₂超标开大新风，滤网堵塞弹窗告警；火警信号强制关停风机、关闭新风阀。

三、冷热源冷冻机房群控 CAD 原理图（大楼动力核心）

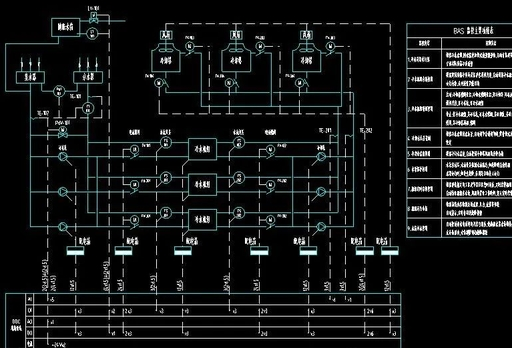

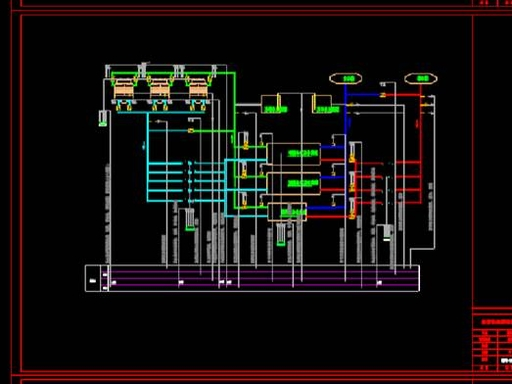

冷源系统CAD总图

冷冻站群控CAD图纸

制冷机房完整自控CAD

图纸联锁启停逻辑

开机顺序：冷却塔风机→冷却水泵→冷冻水泵→冷水主机； 停机顺序：冷水主机→冷冻水泵→冷却水泵→冷却塔； DDC 根据末端总冷热负荷，自动增减机组运行台数、调节水泵变频，匹配实时冷量需求；冬季自动开启管道循环防冻。 监控点位：供回水温度、管网压差、水流开关、机组故障、变频反馈。

四、地下车库排风机 CAD 控制原理图

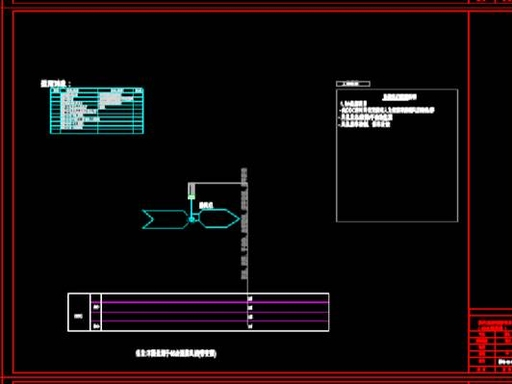

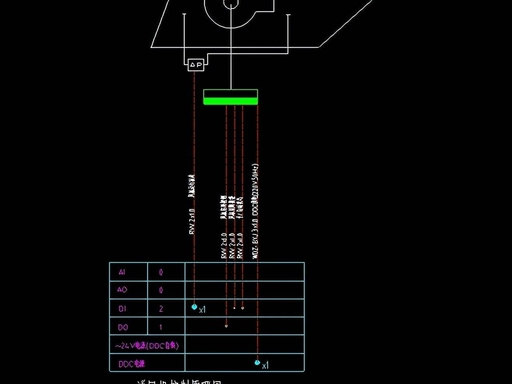

排风机CAD原理图

车库风机监控CAD

控制逻辑

CO 浓度传感器 AI 信号接入 DDC，浓度超标自动启动风机变频调速；夜间低人流间歇排风；火警联锁全开全部排风机、补风机。

五、给排水 / 集水井水泵 CAD 原理图

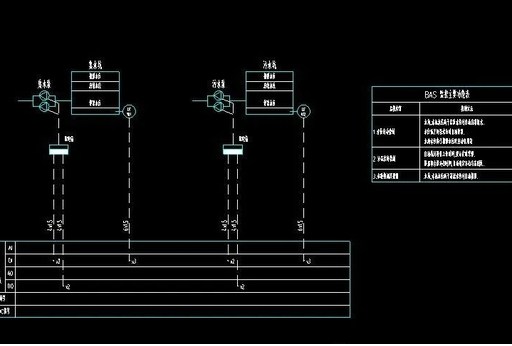

污水泵监控CAD图

集水井自控CAD图纸

控制逻辑

高低液位 DI 开关接入 DDC，低液位停泵、高液位启动一用一备水泵；超高液位弹窗告警；冬季监测管道水温联动伴热循环。

六、VAV 变风量末端 CAD 原理图（办公楼 / 医院专用）

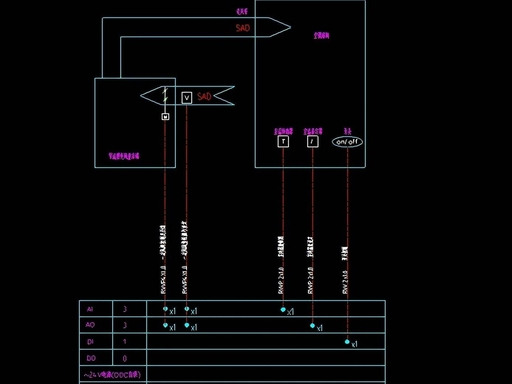

VAV末端CAD控制图

控制逻辑

室内温湿度传感器采集信号，DDC 自动调节末端风阀开度，匹配区域冷热负荷；联动 AHU 主机调整送风静压，实现分区独立温控。

七、BA 系统 IO 点位表 CAD 标准图纸

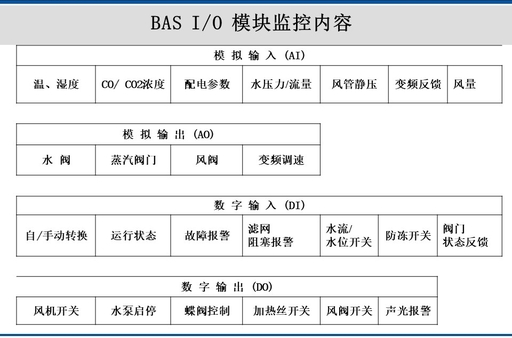

BAS IO点位CAD表格

点位定义

AI 模拟输入：温湿度、CO、压差、流量、变频反馈；

AO 模拟输出：水阀、风阀、风机变频调速；

DI 数字输入：运行、故障、滤网、水流、防火阀反馈；

DO 数字输出：风机、水泵、电磁阀、声光报警。
