智慧医院 IBMS 集成平台 + 3D 可视化系统融合方案

智慧医院 IBMS 集成平台 + 3D 可视化系统融合精简方案

一、建设痛点

医院楼宇分区复杂，手术室、负压病房、机房、配电、后勤设备系统独立分散；BA、空气压差、消防、配电、动环、照明数据割裂，运维只能分系统查看；负压失衡、漏水、设备故障无法快速定位；院感、消防、节能台账缺少一体化可视化载体，后勤调度、应急处置效率低。

二、融合架构

底层设备层：DDC、压差传感器、配电监测、蓄电池监控、空调机组、消防主机、照明控制器采集实时参数；

IBMS 集成层：标准化接入所有弱电子系统，完成数据清洗、跨系统联动、告警汇总、能耗存储；

3D 数字孪生可视化层：对接 IBMS 实时数据库，构建全院 1:1 三维模型，实现空间、设备、数据一体化展示；

应用终端层：指挥大屏、运维电脑、移动端小程序。

三、IBMS 集成平台核心能力

全域子系统统一接入：BA 楼宇自控、负压病房自控、消防防排烟、变配电、DCIM 机房动环、智能照明、DTDS 用电治理、能源管理；

跨系统智能联动：负压失衡自动调节新排风、火警关停普通空调并启动排烟、低温启动管道防冻、高能耗区域同步下调设备负荷；

统一告警闭环：设备故障、压差超标、漏水、电气隐患集中推送，自动生成维修工单，留存处置全流程日志；

能碳与院感数据归档：自动汇总温湿度、压差、能耗数据，导出绿色医院、院感核查、消防验收全套台账。

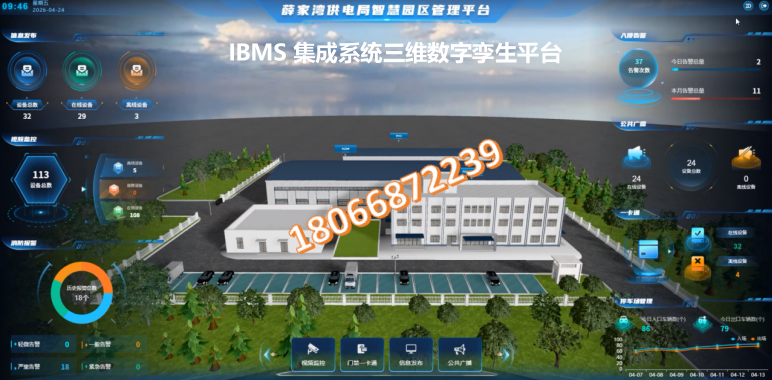

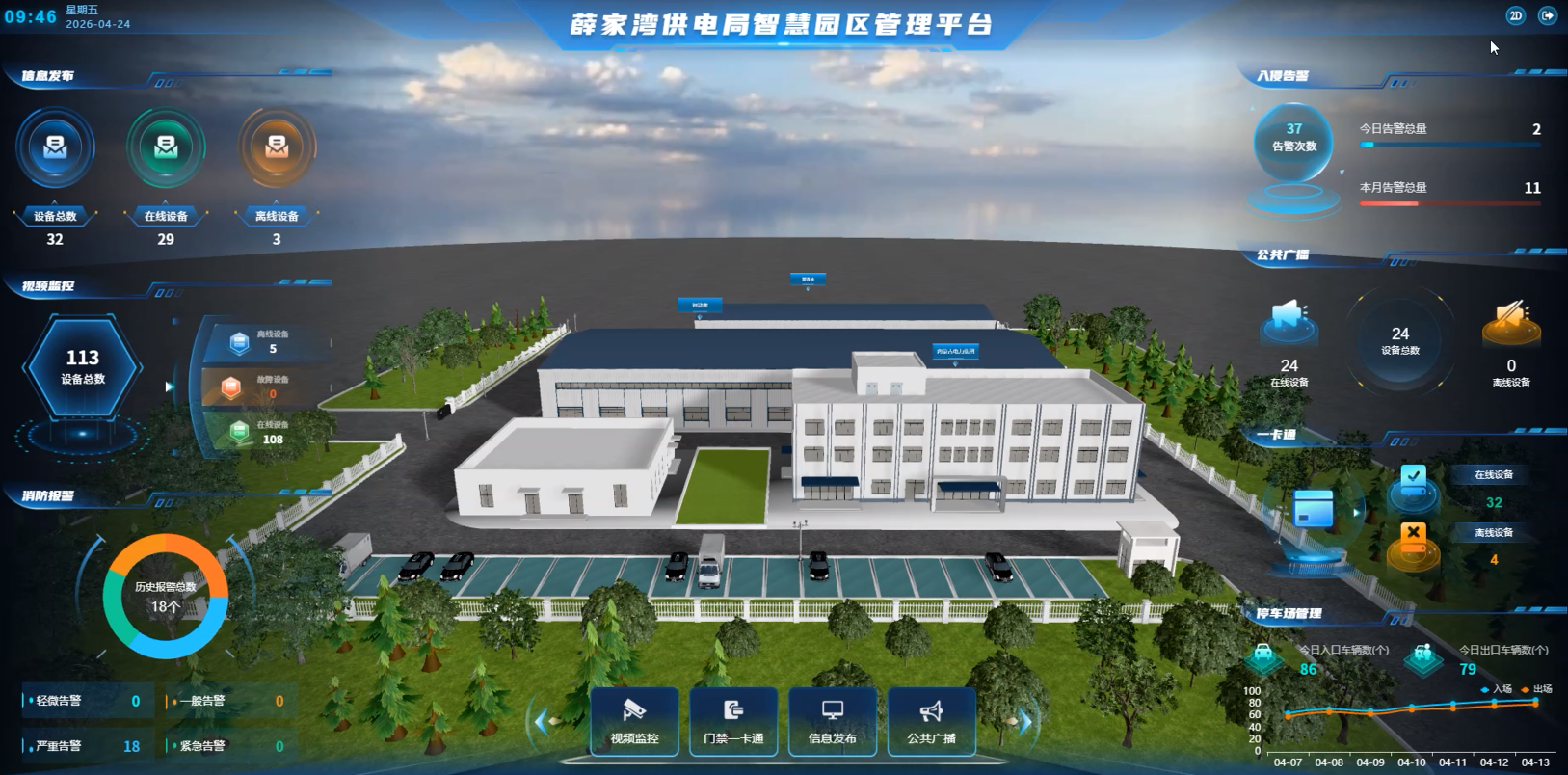

四、3D 可视化系统融合功能

三维院区分层穿透 整体院区→楼栋楼层→手术室 / ICU / 机房单房间逐级点开，直观查看内部空调、风机、配电柜、蓄电池全部设备点位。

设备状态颜色标识 绿色正常、黄色预警、红色故障，压差超标、电池老化、漏水点位三维模型高亮定位，无需现场排查。

实时数据悬浮展示 点击任意设备，弹窗调取 DDC 运行参数、压差数值、温湿度、能耗曲线、历史告警记录。

模拟应急推演可视化 火灾、管道冻裂、负压失效场景仿真，直观展示 IBMS 跨系统联动动作，优化医院应急预案。

能耗热力图展示 三维楼栋叠加能耗热力色块，快速定位高耗能病区，辅助节能改造决策。

五、两者融合核心联动场景

负压病房院感管控 IBMS 监测病房压差低于标准，下发指令调节 DDC 风机；3D 模型对应病房标红弹窗预警，同步推送运维人员处置，全程记录压差数据。

火灾应急一体化调度 消防信号传入 IBMS，自动联动 BA 关停空调、启动排烟、切断非消防电源、全开应急照明；3D 模型自动跳转起火楼层，高亮疏散通道与排烟设备。

机房动力安全监控 DCIM 蓄电池、精密空调告警，IBMS 汇总告警信息，3D 机房内高亮故障电池组、漏水点位，同步调取电池电压、内阻数据。

全院节能可视化管控 IBMS 汇总各科室空调、照明能耗，3D 模型生成能耗热力分布图，一键导出科室能耗对比报表，辅助科室节能考核。

冬季防冻全局监测 室外低温预警，IBMS 联动 BA 启动管道循环伴热；3D 可视化展示管网分布，实时查看伴热回路负荷与能耗。

六、融合方案核心价值

运维效率大幅提升：一屏统管全院设备，故障三维精准定位，减少 80% 现场巡检耗时；

医疗安全双重保障：负压、消防、机房动力可视化实时监控，快速处置院感、火灾、宕机风险；

节能低碳数字化落地：能耗三维可视化，精准挖掘能耗浪费，暖通综合节能 25% 以上；

全流程数据可追溯：压差、设备、能耗、应急日志统一存档，轻松通过院感、消防、绿色医院评审；

扩展性强：后期新增实验室、光伏、应急系统可无缝接入 IBMS，同步更新 3D 模型。
