一、项目建设背景

大型高铁综合枢纽具备站房面积庞大、客流潮汐波动显著、设备种类繁多、多分区功能独立、消防安全标准严苛、全年能耗总量高等特点。传统分站独立设备人工值守模式存在管控分散、联动缺失、运维效率低、节能效果差、应急处置滞后等痛点。 本方案搭建BA 楼宇自控系统作为现场底层控制核心，IBMS 智能化集成管控平台作为上层总调度中枢，打通暖通、照明、配电、消防、动环、应急等全专业子系统，实现高铁站房设备统一监测、智能联动、远程运维、节能降耗、应急一体化处置，打造数字化、绿色化、智慧化高铁枢纽后勤管控体系。

二、系统总体架构设计

整体分为四层分层架构，层级数据双向互通，保障现场独立运行与全局统一调度：

感知执行层 分布式部署 DDC 可编程控制器、温湿度 / CO₂/ 压差 / 照度传感器、风机 / 水泵 / 空调变频节能控制器、电动风阀水阀、配电监测模块、DTDS 末端用电治理装置、火灾报警采集终端、机房温湿度漏水传感器；负责采集全站设备环境参数，接收指令完成设备启停、变频调节、保护动作，断网状态下本地 DDC 可独立执行防冻、排烟、负压保护等安全逻辑。

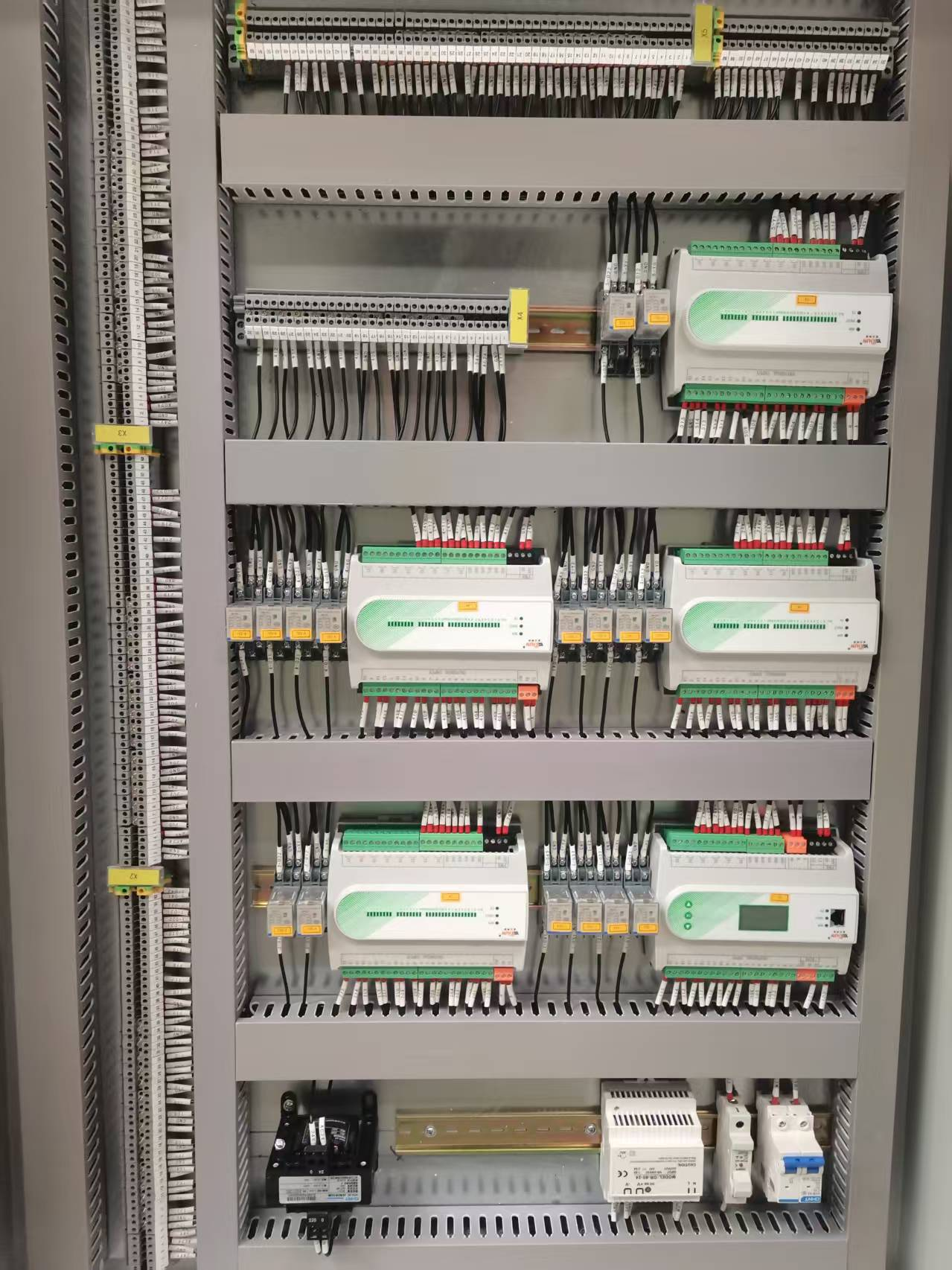

BA 楼宇自控控制层 以 BACnet/Modbus 标准总线组网全部 DDC 控制器，实现冷热源机组、站台排风、候车厅空调、给排水、通风排烟设备本地闭环控制；内置潮汐客流、列车时刻表、四季工况、低温防冻、消防联锁专属控制逻辑，完成单区域、单系统自主优化调控，向上为 IBMS 平台提供标准化实时运行、告警、能耗数据。

IBMS 集成平台层 搭建一体化智慧管控中台，通过 OPC UA、网关协议接入 BA、智能照明、能源管理、变配电、DCIM 机房动环、应急处置、消防防排烟所有子系统；内置可视化策略引擎、3D 数字孪生可视化、统一告警中心、能耗碳台账、运维工单管理、多终端远程访问功能，实现全站一张图集中监管。

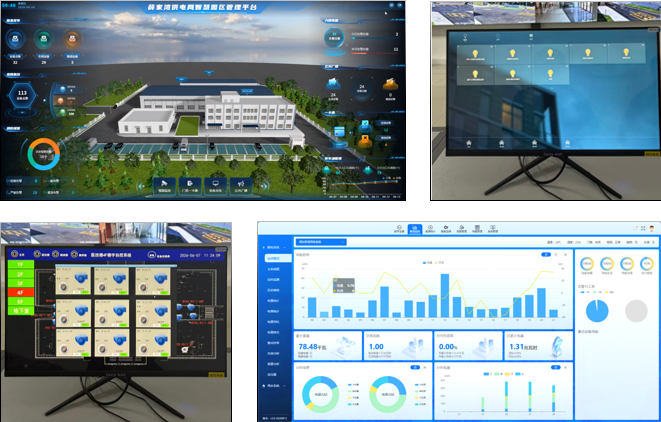

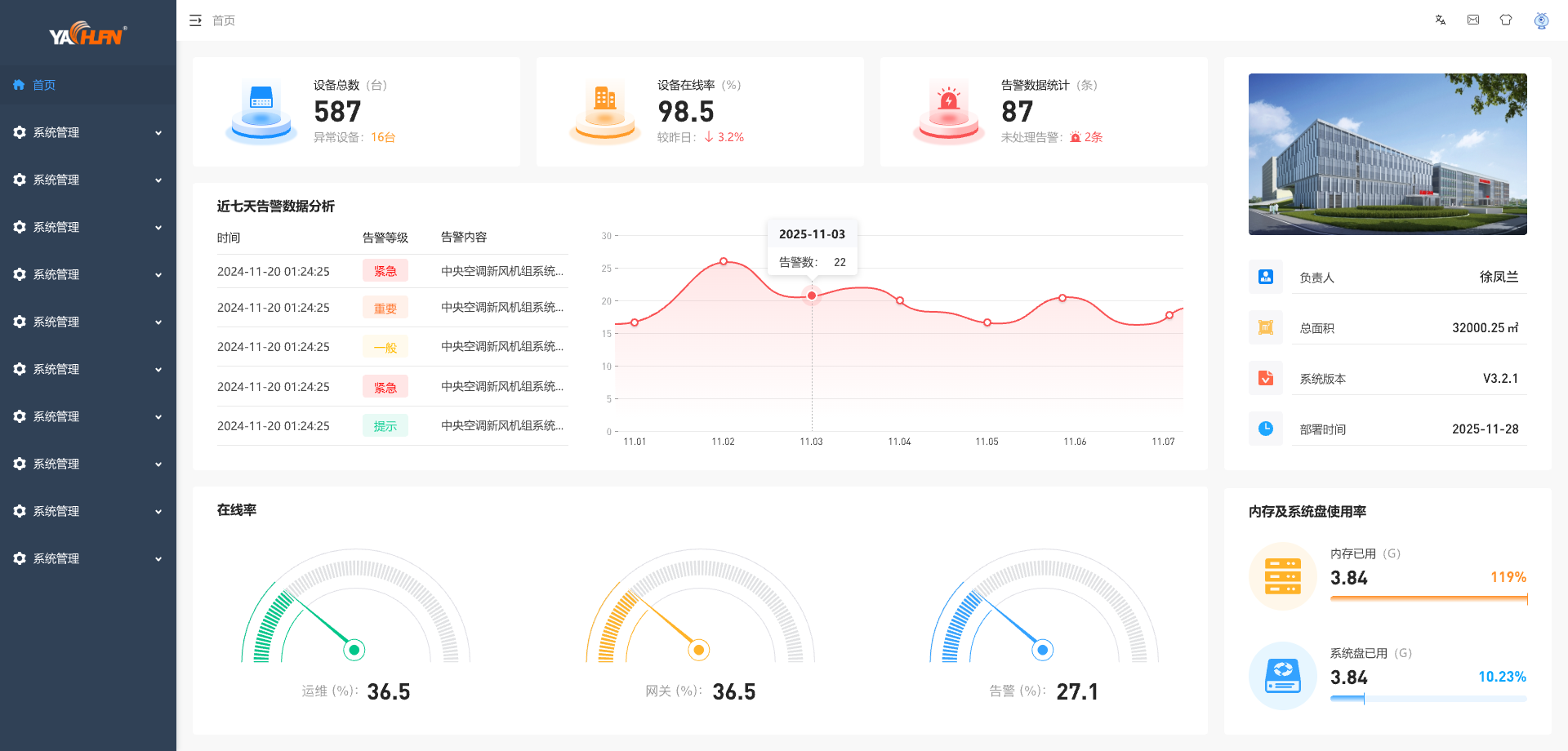

应用展示层 部署指挥中心大屏、运维电脑 WEB 端、手机小程序，面向物业运维、车站管理、铁路监管部门分级开放权限，支持数据报表导出、能耗对比、应急推演、远程参数调试。

三、BA 楼宇自控系统核心功能（高铁专用）

（一）冷热通风设备智能群控

潮汐客流自适应调节 实时采集候车大厅 CO₂浓度、室内外温湿度、实时客流数据，早高峰、列车密集到站时段满负荷恒温通风；平峰时段下调风机、水泵运行频率；夜间停运时段切换防冻低功耗模式，避免设备空载无效耗能。

站台隧道通风专属逻辑 列车进站自动加大站台排风机转速，快速排出隧道尾气、热气；列车驶离后降低通风功率，平衡站房冷热负荷；过渡季节启用全新风免费冷却，减少冷水机组开启时长。

冷热源机房变频协同优化 冷水机组、循环水泵、冷却塔风机联动变频，根据全站末端冷热总负荷自动匹配机组运行台数与出水温度，消除 “大流量、小温差” 水力浪费；北方高铁站点内置低温联锁逻辑，气温低于阈值自动启动水循环、管道伴热，杜绝管路冻裂。

（二）消防优先联锁保护逻辑

接收火灾报警主机干接点信号后，DDC 立即执行分级联动：关停所有普通空调、新风机组，关闭空调防火阀；自动开启对应分区排烟风机、补风风机；280℃排烟防火阀熔断后自动停机保护；火警指令优先级高于日常节能控制，断网本地 DDC 亦可独立完成排烟处置，完全符合铁路消防验收规范。

（三）分区分时精细化管控

按候车厅、售票厅、站台、地下通道、设备机房、办公区划分独立控制分区，支持自定义运营时刻表；可单独设置凌晨停运、节假日、春运高峰专属运行策略，闲置区域自动降低通风、冷热供给。

四、IBMS 集成管控平台核心能力

（一）全子系统统一接入集成

无缝对接 BA 楼宇自控、智能照明、综合能源管理、变配电监控、DTDS 末端用电防护、机房 DCIM 动环、消防防排烟、车站应急处置 8 大子系统，消除各设备系统信息孤岛，所有运行数据、故障告警汇总至单一平台展示。

（二）跨系统智能联动引擎（高铁核心价值）

客流联动光温协同节能 客流密度上升→BA 加大空调新风出力，智能照明提升站台、大厅照度；客流大幅下降→两套系统同步降载；自然光充足时段，照明自动调光减热，IBMS 下发指令联动 BA 下调空调冷量，解决灯光产热与空调制冷对冲损耗。

列车时刻表场景一键切换 列车发车前 10 分钟自动全开站台照明、加大站台通风；列车清空后同步降低照明亮度、下调排风功率；夜间全站统一切换值守模式，空调、照明、动力设备同步限载。

设备故障协同处置 BA 上报风机、空调故障，IBMS 同步调取对应区域配电 DTDS 数据、机房环境数据，3D 模型自动跳转故障点位，生成维修工单推送运维人员；末端线缆超温、谐波告警时，联动 BA 降低周边大功率设备负荷，抑制线路发热。

低温防冻全域联动 室外温度预警触发，IBMS 统一下发指令：BA 启动管道循环伴热、能源系统统计防冻能耗、配电系统监测伴热回路负荷，完整记录防冻运行台账。

（三）3D 数字孪生可视化运维

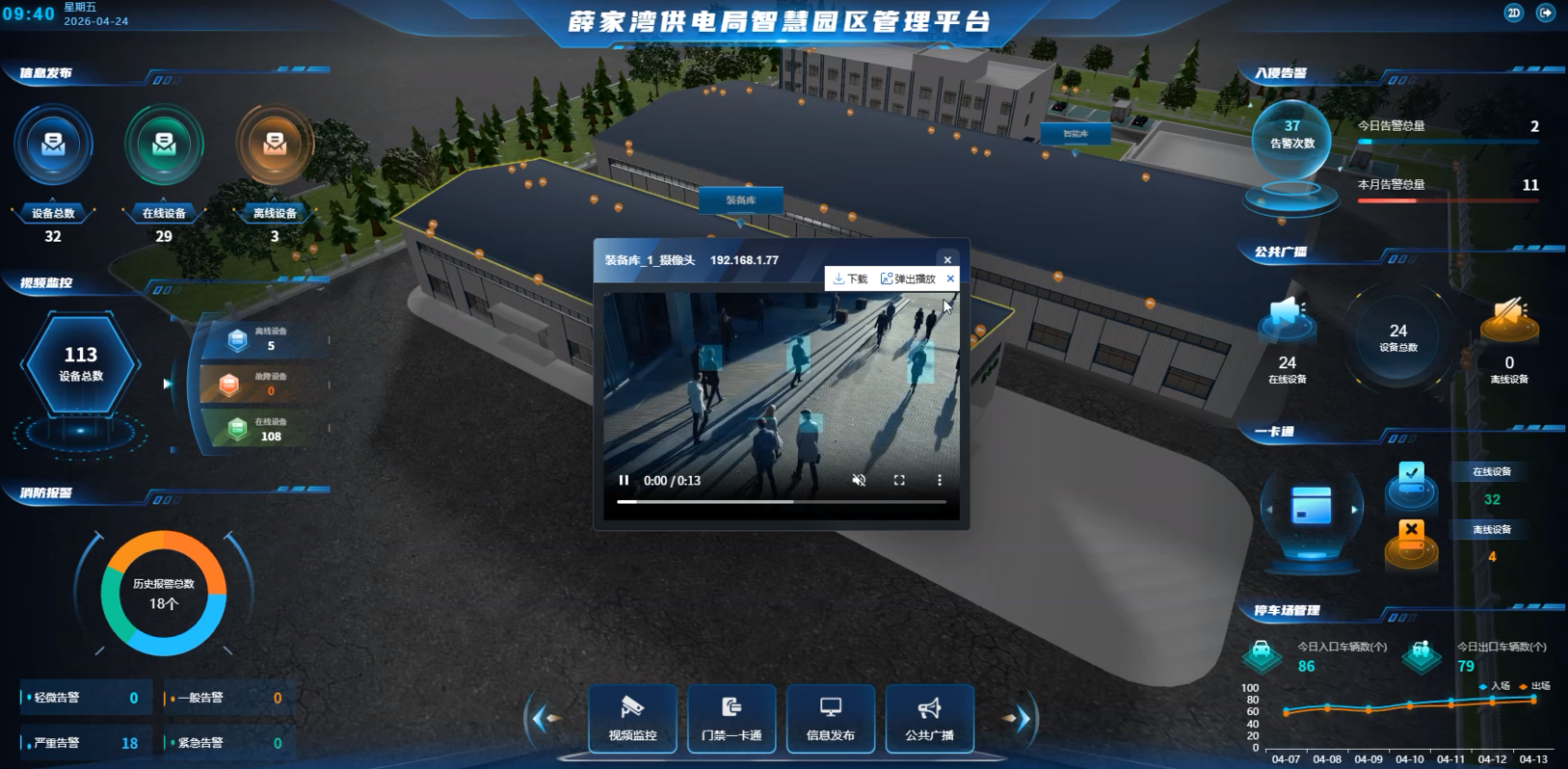

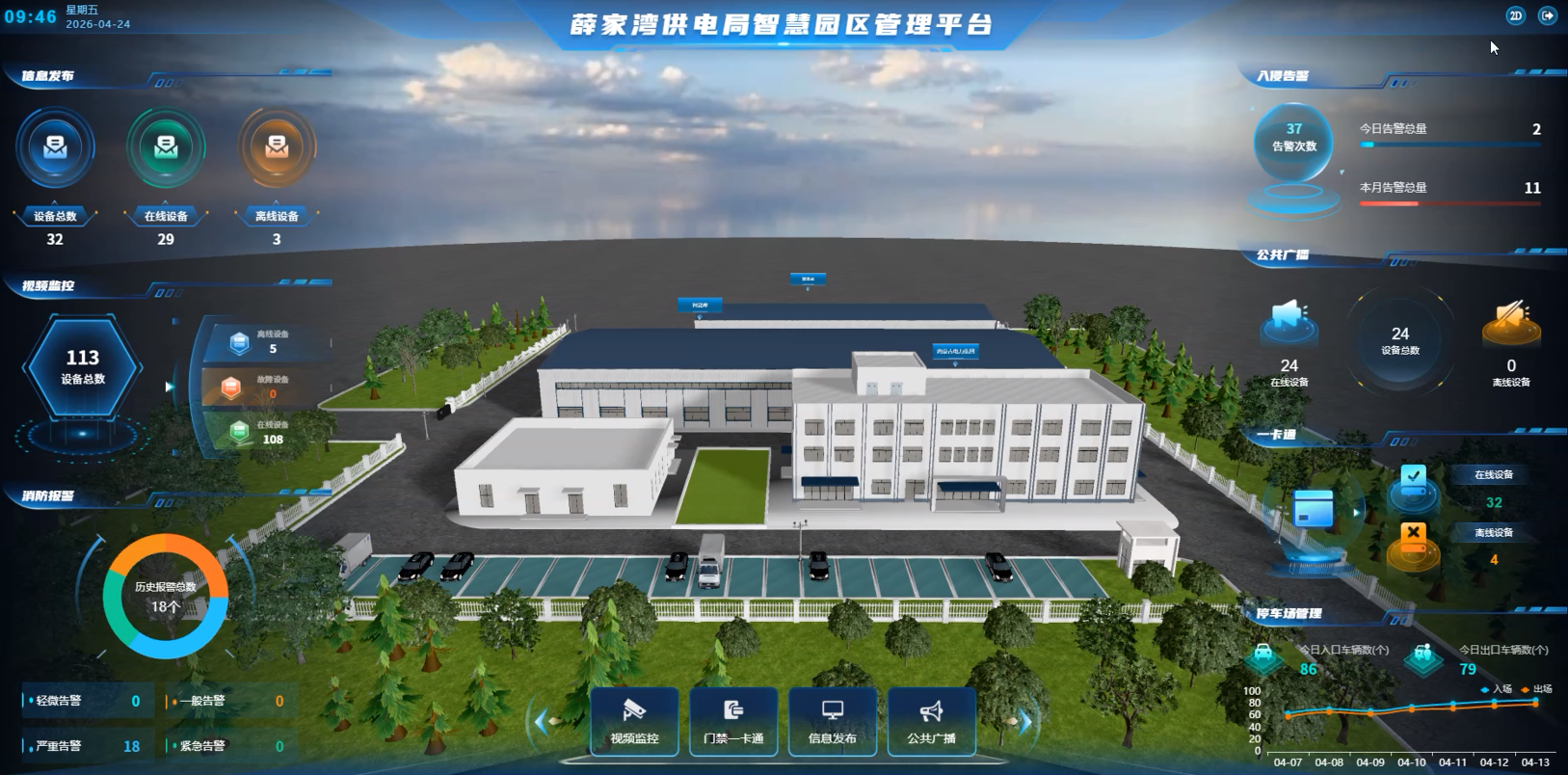

基于 BIM 搭建 1:1 高铁站房三维模型，分层穿透查看候车层、站台层、地下机房、设备间；BA 空调、风机、配电、照明设备以不同颜色标识运行、预警、故障状态；点击设备可实时调取 DDC 运行参数、历史曲线、故障记录，实现无需现场巡检的远程可视化管理。

（四）能源与碳排精细化管理

汇总 BA 空调、智能照明、动力配电全品类用电、用水、用热数据，分区域、分设备统计能耗；自动生成日 / 月 / 年能耗报表、节能改造前后对比台账；依托能耗数据自动核算碳排放量，满足铁路系统双碳考核、绿色枢纽评审要求。

（五）统一应急与运维闭环管理

全站故障、火警、用电隐患集中弹窗告警，同步推送至大屏、手机端，分级区分一般预警、紧急险情；

内置运维工单流程：告警自动派单、现场处置回传、维修记录存档、设备定期保养提醒；

支持火灾、大面积停电、管道冻裂多类场景应急推演，模拟 BA、照明、排烟系统联动动作，优化车站应急预案。

五、方案核心应用优势

分层保障，运行稳定可靠 BA 的 DDC 现场层具备脱网自治能力，网络中断不影响空调通风、消防排烟、管道防冻基础安全功能；IBMS 平台负责全局统筹调度，双重架构规避单一系统失效风险，适配高铁 24 小时不间断运营需求。

多系统协同，节能收益显著 实现空调、照明、通风、配电联动降耗，站房暖通综合节电 28%~36%，照明节电 35% 以上，大幅降低高铁枢纽年度运营电费，形成长效节能管控机制。

一体化运维，降低人力成本 全站设备统一平台监管，替代多套独立监控软件、多点人工值守；故障自动定位、远程可调参调试，减少现场巡检频次，压缩后勤运维人员投入。

适配铁路行业规范，验收资料完整 系统完整记录设备运行、联动日志、能耗数据、应急处置记录，满足消防验收、铁路机电智能化评审、节约型交通枢纽、双碳审计各类核查要求。

拓展性强，适配新旧改造项目 兼容新建高铁站完整部署，同时支持既有车站老旧 BA 设备改造扩容；平台预留对接铁路上级监管平台数据接口，可向上上传全站设备、能耗、安全监测数据。

六、典型落地应用场景

春运大客流保障场景 IBMS 切换高峰运行模式，BA 全开大厅空调新风、站台通风，照明满功率运行；实时监测 CO₂、室温，动态调节机组负荷，保障旅客候车舒适。

夜间停运节能值守场景 列车停运后，IBMS 自动下发低能耗策略：照明仅保留疏散基础亮度，BA 关停绝大多数空调机组，仅维持管道防冻最小水循环，动力设备非必要回路限载。

火灾应急疏散场景 火警信号接入 IBMS 后，平台 3D 模型自动跳转起火楼层，BA 关停普通空调、启动分区排烟，智能照明全开应急疏散灯、切断普通照明，变配电系统切断非消防电源，多系统同步联动保障人员疏散安全。

北方冬季防冻运维场景 IBMS 实时监测室外温度，低温预警自动联动 BA 启动管道伴热循环，同步监测伴热回路用电负荷，生成防冻能耗统计报表，防止站房大面积管路冻损停运。
