DDC 控制器与 BAS 建筑设备监控系统完整解决方案

DDC 控制器与 BAS 建筑设备监控系统完整解决方案

一、系统整体关系

DDC（直接数字可编程控制器）是 BAS 建筑设备监控系统的现场核心控制单元；BAS 以多台分布式 DDC 为硬件基础，搭配网络传输、上位监控平台，形成整套建筑机电自动化管控体系，二者不可分割：DDC 负责就地采集与执行，BAS 完成全域组网、集中监控、策略联动、数据存储，可对接 IBMS、能源、数字孪生、消防等上层平台。

二、DDC 控制器核心工作原理

信号采集输入 实时接入模拟量、数字量信号：温湿度、CO₂、室内压差、水流开关、风机运行反馈、阀门开度、滤网压差、防火阀、消防干接点、室外温湿度等环境与设备参数。

可编程逻辑运算 内置嵌入式程序，可自定义编写控制逻辑：恒温恒湿、压差梯度控制、水泵风机变频调节、分时启停、防冻联锁、消防联动、冷热机组群控等，适配医院、高铁、办公楼、园区差异化工况。

输出驱动执行 输出开关量、模拟量控制信号，驱动电动水阀、风阀、变频风机、循环水泵、排烟风机、管道伴热等末端设备，自动调节风量、水量、冷热供给。

本地脱网自治（核心优势） DDC 独立运行，断网、上位机离线时，仍持续执行防冻、负压防护、消防排烟、设备过载保护等安全逻辑，不会因平台故障丢失基础设备管控能力。

标准化总线通讯 支持 BACnet/Modbus 标准协议，组网接入 BAS 上位主机，同步上传实时参数、运行状态、故障告警；同时可向外对接第三方平台下发调控指令。

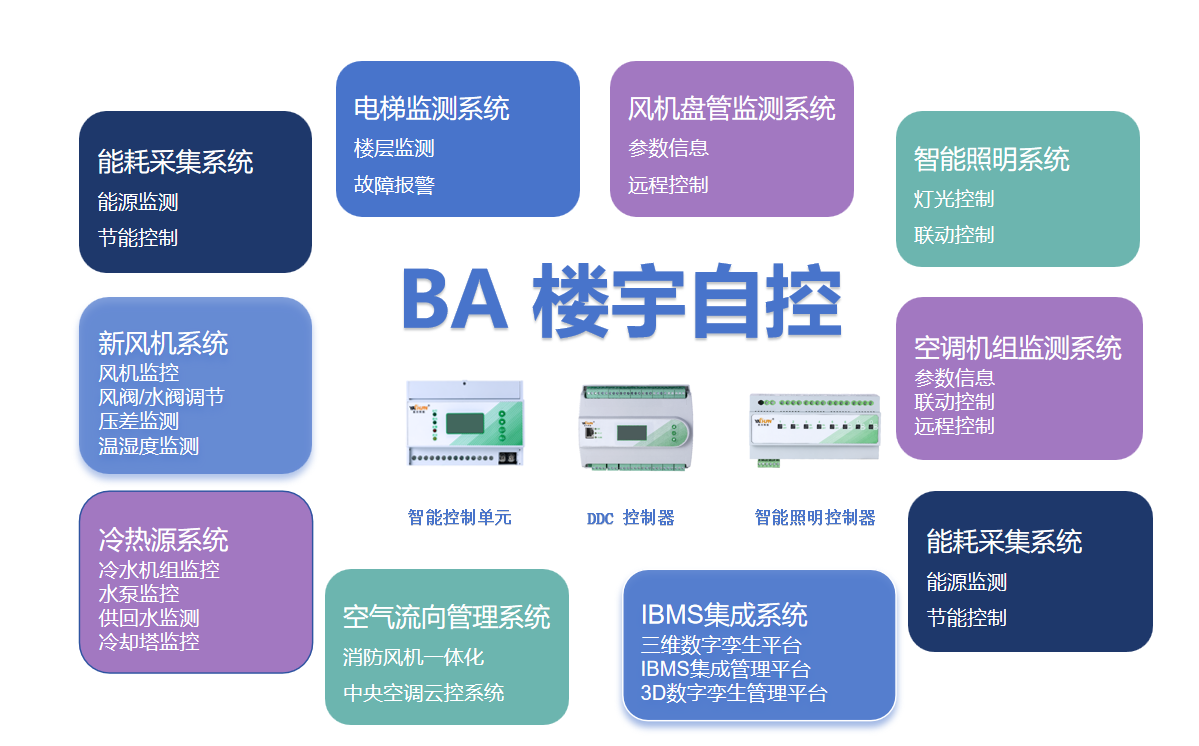

三、BAS 建筑设备监控系统整体架构

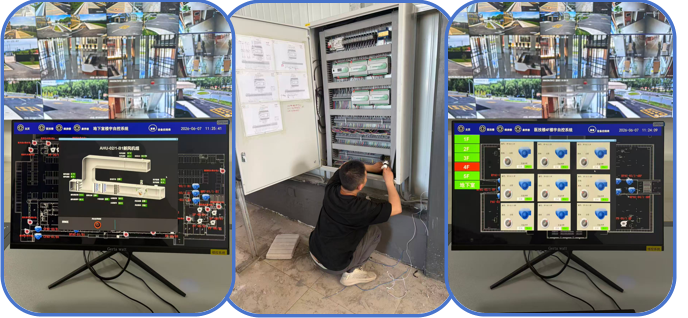

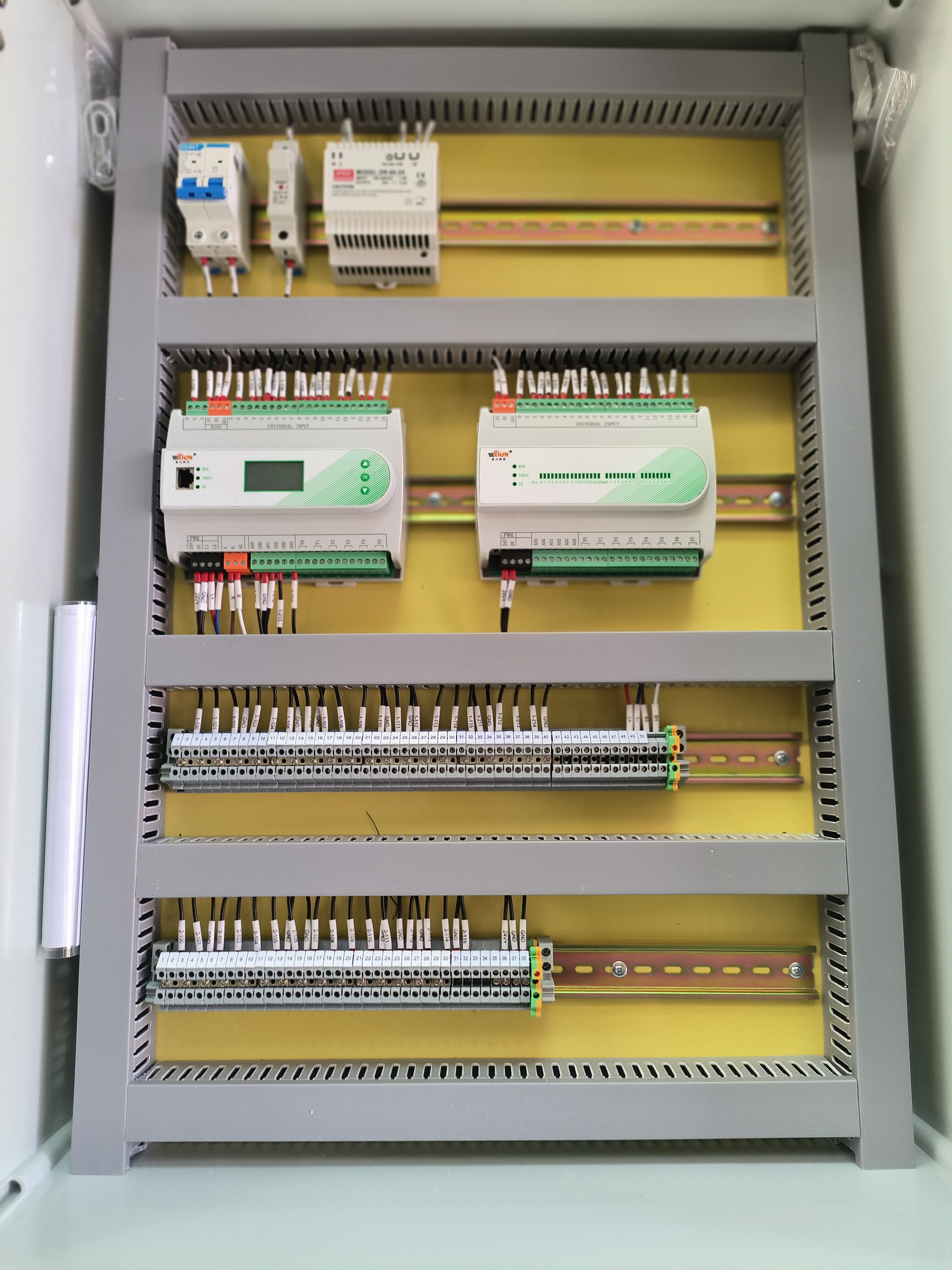

1. 现场感知控制层（DDC 硬件层）

按楼层、机房分区分布式部署 DDC 控制器，搭配各类传感器、执行器，独立管控冷热源、空调、新风、排风、给排水、冷却塔、排烟风机等全部机电设备，就地闭环调节。

2. 网络传输层

采用工业总线 + 以太网混合组网，DDC 分区组网后接入交换机，稳定传输设备数据，支持断点续传、本地数据缓存，适配大面积多楼栋建筑。

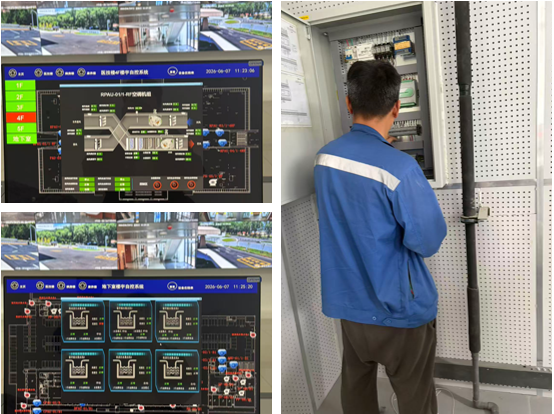

3. BAS 上位监控层

系统核心监控软件，实现全建筑设备统一可视化管理：

动态监控画面：直观展示机房、楼层设备运行状态、实时参数；

趋势曲线：记录温湿度、机组负荷、能耗长期变化；

告警管理：过载、超温、压差失衡、滤网堵塞分级弹窗报警；

分时策略编辑器：自定义上班 / 夜间 / 节假日 / 春运 / 寒暑假自动运行模式；

跨设备联动逻辑：冷热源群控、光温协同、低温防冻、消防联锁。

4. 上层集成对接层

BAS 通过标准化接口向上接入 IBMS 一体化平台、综合能源管理系统、3D 数字孪生平台、消防系统、智能照明系统，实现全楼宇智能化联动。

四、DDC+BAS 系统分行业应用场景

1. 三甲医院项目

DDC 精准管控手术室正压、隔离病房负压，稳定空气单向气流，压差失衡自动调节新排风；

火警信号触发 DDC 联锁关停普通空调，启动分区消防排烟风机；

检验科、ICU 恒温恒湿闭环控制，低温自动启动管路防冻循环；

BAS 完整留存压差、温湿度运行日志，满足院感核查、消防验收。

2. 高铁交通枢纽项目

DDC 联动列车时刻表调节站台排风、候车厅空调负荷，列车进站加大排风排出隧道废气；

早晚高峰、夜间停运两套运行逻辑自动切换，夜间低负荷防冻值守；

BAS 汇总全站暖通设备能耗，联动照明系统实现光温协同节能，适配铁路双碳考核。

3. 办公 / 商业办公楼

DDC 依据人体感应、分时逻辑，下班自动关断末端风机盘管，降低冷热源出力；

BAS 联动智能照明，自然光充足同步下调空调制冷量，减少冷热对冲能耗；

机房水泵、冷却塔变频群控，按需匹配冷热负荷，降低空载损耗。

4. 产业园区、北方严寒公建

DDC 低温联锁循环泵、管道伴热，全天候防冻保护，杜绝冬季管路冻裂；

BAS 分楼栋分区管控，自动统计各区域暖通能耗，定位高耗能点位优化运行策略。

5. 数据中心配套建筑

DDC 联动精密空调，稳定机房恒温恒湿；

BAS 对接 DCIM 动环系统，同步监测机房制冷设备运行与能耗数据。

五、系统核心功能

（一）DDC 本地控制功能

恒温、恒湿、恒压差闭环自动调节；

冷水机组、水泵、冷却塔联动群控变频；

分区新排风风量自动优化，过渡季全新风节能运行；

低温防冻、缺水、过载、280℃防火阀熔断设备保护；

消防信号优先联锁排烟逻辑，本地独立执行不依赖上位平台。

（二）BAS 系统集中管控功能

全站设备一屏可视化监控，分层、分机房快速切换查看；

7×24 小时数据存储，生成能耗、温湿度、设备启停报表；

分级故障告警，支持本地声光、平台弹窗、手机推送；

可视化策略配置，无需修改 DDC 底层程序即可切换运行模式；

多子系统联动调度，统一对接 IBMS、能源、数字孪生平台；

权限分级管理，运维、管理、监管人员区分操作权限。

六、方案核心优势

双重安全保障 DDC 本地脱网自治兜底，BAS 平台全局统筹，网络故障不影响设备防冻、消防排烟等核心安全功能，满足医院、高铁等高可靠场景要求。

可编程灵活适配 DDC 逻辑可按需定制，适配负压病房、站台通风、严寒防冻等各类特殊建筑工况，新建、老旧改造项目均可兼容。

深度节能降耗 机房群控 + 分时分区调节 + 光温协同联动，暖通系统综合节电 25%~35%，长期降低建筑运营能耗成本。

运维管理轻量化 BAS 统一监控所有机电设备，故障自动定位、远程参数调试，减少人工现场巡检频次，降低物业人力投入。

完整合规验收资料 全周期设备运行、告警、联动、能耗日志自动存档，满足智能化、绿色建筑、消防、院感、铁路节能各类评审核查。

拓展兼容性强 标准 BACnet/Modbus 协议，可无缝对接智慧照明、变配电、能碳管理、3D 数字孪生、IBMS 集成平台，易于后期系统扩容升级。
