一、系统定义与定位区分

1. 高铁隧道 BA 系统（BAS / 隧道机电自控系统）

隧道机电管控中枢平台，以工业 PLC / 铁路专用 DDC 为现场控制器，统筹隧道通风、照明、消防 FAS、配电、排水、环境监测（CO / 能见度 / 洞外亮度）、车检雷达、应急设备全部机电子系统，实现数据采集、逻辑联动、远程监控、故障报警、能耗统计、断网本地自治，是隧道安全运营的核心底层控制底座。 高铁隧道 BA 分两类场景：

隧道本体 BAS：洞内风机、分段照明、车检、环境传感器、消防联动；

高铁站房 BA：站台、候车厅、通道、设备房公共照明、暖通、给排水一体化管控。

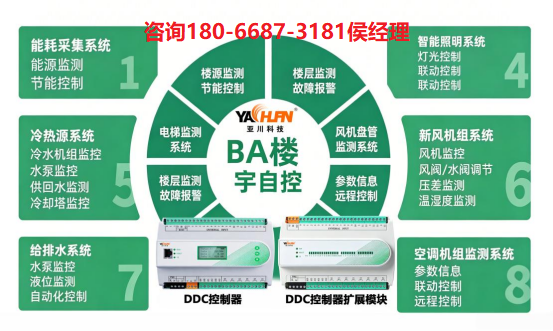

BA系统整体架构图

2. 隧道智能照明系统（BA 下属核心执行子系统）

BA 系统的末端执行单元，负责隧道入口加强段、过渡段、中间基本段、出口段、应急疏散照明的分区 / 单灯无级调光、状态反馈、故障定位；接收 BA 下发调光指令，同步上传灯具电流、电压、故障、用电数据至 BA 统一平台，不可独立脱离 BA 完成全场景安全联动。

3. 二者核心关系

BA：大脑，采集环境、车流、火警信号，下发联动调光 / 开关逻辑；

照明：手脚，执行亮度调节、上传设备状态；

双向互通：BA 下发控制指令 ←→ 照明回传运行、故障、能耗数据；

应急优先级：消防火警信号直送 BA，BA 强制接管照明，切断普通照明、全开应急疏散灯。

二、四层整体系统架构（高铁隧道专用）

1. 感知采集层（BA 数据输入源）

1）环境传感器（接入 BA 控制器）

洞外亮度仪（洞口两侧）、洞内照度传感器；

CO 浓度、烟雾、能见度检测器；

毫米波车检雷达、列车接近信号（高铁专属）； 2）照明终端设备（照明系统）

抗振防 EMC 铁路专用 LED 隧道灯 IP65，DC24/48V 低压优选；

单灯控制器（PLC 电力载波 / DALI/LoRa），支持 0–100% 无级 PWM 调光；

应急照明电源 EPS，续航≥90min； 3）配电监测：照明回路智能电表、电压电流互感器，接入 BA 能耗模块。

2. 现场控制层（BA 核心 + 照明分区控制器）

（1）隧道 BA 主控柜（工业 PLC / 铁路 DDC）

协议：Modbus RTU/TCP、BACnet IP（铁路标准）；

功能：本地逻辑运算、传感器数据处理、跨设备联动、断网自治；

分区部署：隧道每≤1.5km 设 1 套分区 BA 控制柜（铁路规范强制）。

（2）照明集中网关 / 分区调光箱

协议转换：DALI/KNX/ 电力载波 ↔ Modbus/BACnet，对接 BA；

本地缓存调光策略，BA 通讯中断时自动执行分时、车流基础照明逻辑。

单灯照明控制链路

3. 传输通讯层（高铁隧道抗干扰方案）

1）照明本地通讯（灯具→照明网关）

长隧道首选电力载波 PLC：复用照明动力线，无需单独通讯线缆，抗风机变频器谐波干扰，单网关管控 500 盏以上；

短隧道：DALI 总线、RS485；改造项目 LoRa 无线单灯控制。 2）BA 与照明网关互通（网关→BA PLC）

有线：RS485 Modbus、光纤 Modbus TCP（主链路）；

硬接点干接点：消防火警、应急按钮、风机故障联锁（安全硬联动，不依赖网络）； 3）远程上传（BA→隧道中控 / 铁路局平台）

光纤双链路冗余，4G 无线备份，断网本地存储数据，恢复后断点续传。

4. 监控管理层（一体化运维平台）

一套平台融合 BA + 照明全部数据： 1）BA 模块：风机、配电、排水、环境、火警、车流量总览； 2）照明模块：隧道四段亮度实时曲线、单灯故障定位（精确到里程桩）、分回路能耗统计、调光策略配置； 3）运维功能：远程参数修改、故障弹窗 + 短信推送、历史曲线、报表导出、班次定时自动切换场景。

三、高铁隧道照明分段控制逻辑（由 BA 统一运算下发）

依据《GB/T 33621 高速铁路隧道照明设计规范》，隧道分 4 段差异化调光，全部由 BA 根据洞外亮度、车流、时段自动计算亮度值下发照明系统执行：

入口加强段 BA 读取洞外照度：正午强光 100% 亮度，阴天 30%–60%，黄昏线性下调，消除 “白洞效应”；

过渡段 BA 平滑逐级降亮度，避免人眼明暗剧烈切换；

中间基本段 白天常规 50%–70%；夜间 / 凌晨无车流降至 20%–30% 值守亮度；雷达检测列车驶入，提前 100m 平缓提亮；

出口段 白天适度提亮，抵消外部强光，夜间基础低亮度；

应急模式（最高优先级） BA 接收 FAS 火警 / 手动紧急按钮：

立即切断起火区段普通照明；

全线应急疏散照明 100% 常亮；

同步联动 BA 开启排烟风机、关闭防火阀、上传告警至调度中心。

四、BA 与照明系统核心联动策略（高铁隧道场景）

1. 自然光自适应联动

洞外亮度仪数据上传 BA，BA 内置亮度算法，自动下发四段调光指令，实现恒照度控制，综合节能 40%–65%。

2. 车流 / 列车联动（高铁专属）

BA 采集毫米波车检、轨道列车接近信号：

无车：全线基础低亮度值守；

列车驶入：提前提升前方区段照度，平稳调光无频闪；

多车拥堵：全线提升至标准行车亮度。

3. 环境通风协同联动

洞内 CO / 能见度超标 → BA 提升风机转速通风；同时下发指令适度提高照明亮度，保障恶劣可视环境行车安全；指标达标后同步降风机、降照明负荷，降低总能耗。

4. 分时峰谷节能联动

BA 内置时刻表：

日间运营时段：标准行车亮度；

夜间 0–5 点低峰：仅保留基础 + 应急照明；

电价高峰时段：BA 自动下调照明功率 10%–15% 削峰。

5. 故障联锁联动

1）照明回路短路 / 过温：照明网关上报 BA，BA 自动切断故障回路，相邻区段临时提亮补偿； 2）BA 主控通讯故障：照明网关本地独立运行预设安全调光策略，保障隧道基础通行照明不熄灭； 3）停电切换：EPS 应急电源启动，BA 检测失电信号，锁定应急照明持续工作 90min 以上。

6. 高铁站房 BA + 照明联动（站台 / 通道）

1）光照传感器联动：靠窗站台自然光充足自动降灯； 2）客流计数联动：站台无人 5 分钟后减半亮度，列车到站自动全亮； 3）暖通协同：夏季降低照明功率减少发热，降低空调负荷； 4）消防联动：全站普通照明断电，疏散指示灯强制点亮。

五、主流通讯集成方案对比

表格

集成方式

适用场景

优势

短板

Modbus RS485/TCP 网关对接

新建长短隧道、高铁站房

标准工业协议，铁路通用，双向全数据互通

需单独敷设通讯线缆

电力载波 PLC 一体化

长隧道改造 / 新建

复用照明电源线，免布线，抗干扰

需专用载波灯具驱动

DALI+Bacnet 网关

短隧道、站内候车大厅

单灯精准寻址、调光细腻

总线传输距离受限

干接点硬联锁

消防、应急强制联动

不依赖网络，硬件级安全可靠

仅传输开关信号，无法传递亮度、故障数值

六、设备选型关键要求（高铁隧道特殊标准）

1. BA 控制器（PLC/DDC）

工业宽温 - 30℃~70℃，抗振动、抗强电磁（适配高铁牵引电流干扰）；

支持双机冗余、断网本地逻辑运行；

兼容铁路 FAS 消防系统、TCMS 列车信号接口。

2. 隧道 LED 照明灯具

IP65 防护，压铸铝合金抗振外壳；EMC Class A，不干扰高铁通信信号；

光通维持率 5 年≥90%，寿命≥50000h，Ra≥70；

内置 0–10V/PWM 调光驱动，支持单灯状态采集；

应急款集成 EPS 后备电源。

3. 单灯 / 集中控制器

宽电压 AC85–265V，防雷浪涌；

支持故障上报：断路、驱动损坏、过温、欠压；

本地存储至少 30 天调光运行记录。

七、系统价值与节能效果

安全提升：BA 统一统筹照明、通风、消防，消除多系统独立控制的联动盲区，应急一键全域协同；

大幅节能：自适应调光 + 车流联动，隧道照明能耗降低 50% 以上；高铁站房综合节电 30%+；

运维减负：BA 平台单灯精准定位故障，无需人工全线巡检，运维效率提升 80%；

数字化管理：BA 统一汇总照明分项能耗，适配铁路能耗监测、双碳考核；

稳定可靠：双链路冗余、本地自治逻辑，隧道断电、断网仍保障基础通行照明。

八、常见设计注意事项

隧道分段控制长度≤1.5km，每段两端均设本地手动照明控制按钮；

火警联动采用干接点硬线 + 网络协议双备份，避免通讯失效导致应急照明失效；

长隧道优先电力载波 PLC 方案，减少隧道内布线施工；

灯具必须满足铁路电磁兼容标准，杜绝干扰列控、无线通信；

BA 与照明系统分开独立供电，应急照明采用专用 EPS 回路，不与普通照明共用电源。
