5J20110（又称 5J11、TB20110，对应 ASTM B388 TM2） 是高敏感、高电阻型恒温热双金属带材，核心是Mn75Ni15Cu10 高膨胀主动层 + Ni36 因瓦低膨胀被动层复合，温度变化时快速稳定弯曲，主打温控、过流保护、精密测温。
一、材料定位与牌号
类型：高敏感恒温热双金属（GB/T 4461）
结构：主动层（Mn75Ni15Cu10）+ 被动层（Ni36 因瓦合金）精密复合
核心优势：比弯曲大、电阻率高、热响应快、无磁
使用温度：-70℃～+200℃（中低温精密温控）
二、化学成分（质量分数）
主动层（高膨胀，决定灵敏度）
Mn：72.0–75.0%（高膨胀核心）
Ni：10.0–15.0%（塑性与加工性）
Cu：10.0–18.0%（高电阻 + 耐蚀）
杂质：C≤0.05%、Si≤0.5%、P/S≤0.02%
被动层（低膨胀，稳定响应）
Ni：35.0–37.0%（因瓦合金，超低膨胀）
Fe：余量
杂质：C≤0.05%、Si≤0.3%、Mn≤0.3%
三、核心性能（带材典型值）
1. 热敏性能（最关键）
比弯曲：20.8×10⁻⁶ /℃（极高，灵敏度领先）
电阻率（20℃）：1.13±5% Ω·mm²/m（高电阻，适配自加热）
热导率：6 W/(m·℃)（热响应迅速）
2. 物理与力学
密度：7.7 g/cm³（轻量化）
弹性模量：113–142 GPa
硬度：HV 150–220（软态 / 半硬 / 硬态可调）
抗拉强度：软态≥450 MPa，硬态≥700 MPa
伸长率：软态≥20%，硬态≥5%
3. 其他特性
磁性：无磁（μ≤1.01）
耐蚀：一般大气 / 中性环境稳定；湿热 / 盐雾环境一般
焊接：可钎焊、电阻焊、激光焊，适配精密元件组装

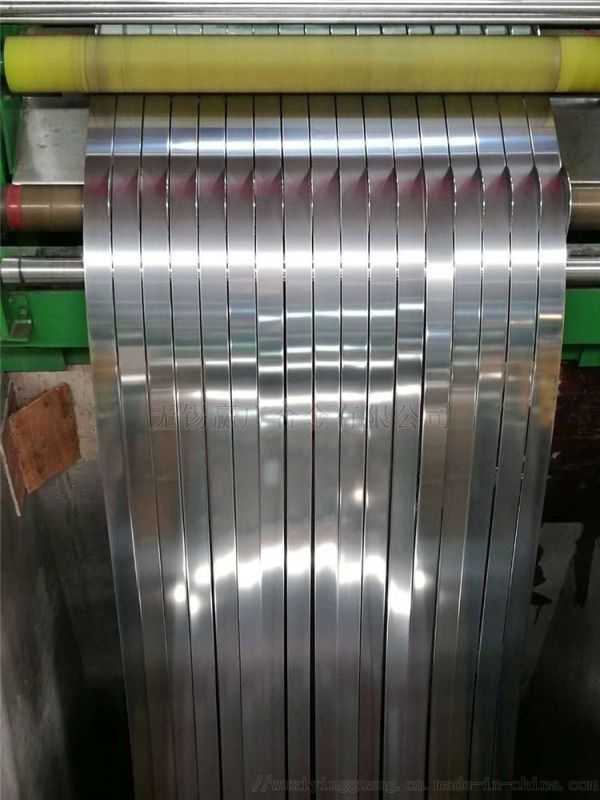

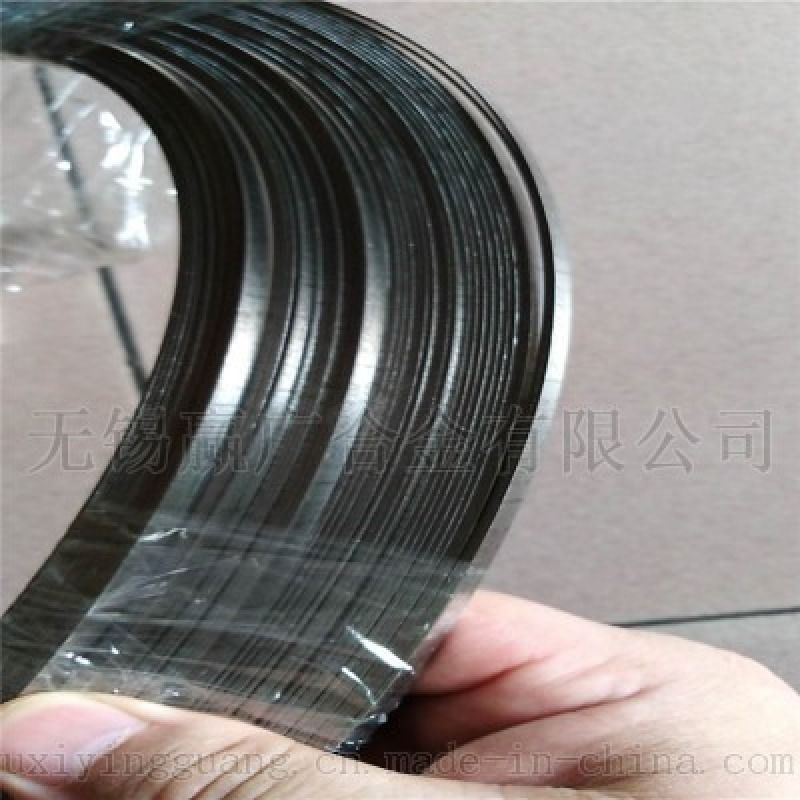

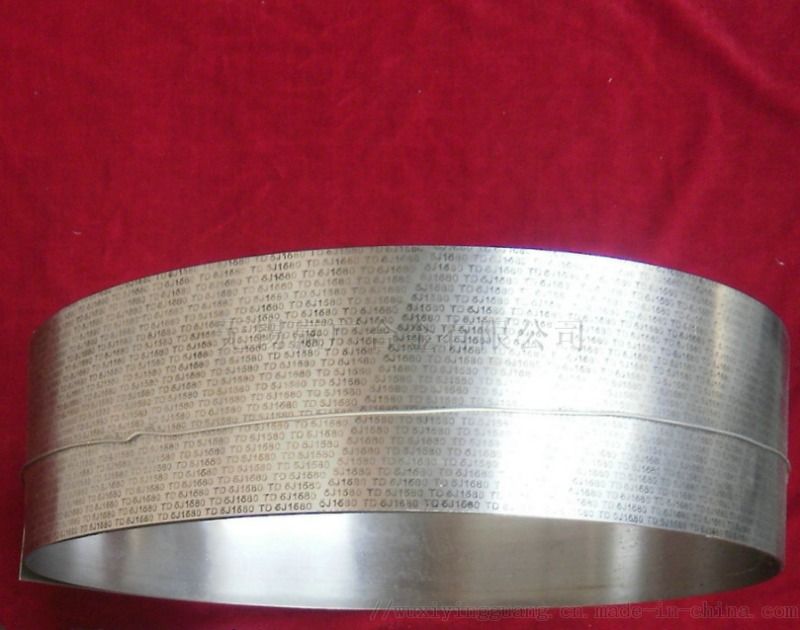

四、带材规格与供应状态
厚度：0.15–3.0 mm（常用 0.2–1.0 mm）
宽度：5–650 mm（可分条至 1 mm 窄带）
长度：卷材 / 定尺（100–3000 mm）
状态：软态（退火）、半硬、硬态（按需）
表面：光亮、2B、酸洗、拉丝（可精磨 Ra≤0.8 μm）
标准：GB/T 4461、ASTM B388
五、典型应用（带材为主）
电器温控：温控器、热继电器、断路器、过载保护器
家电：冰箱、电熨斗、电灶、空调温控元件
汽车：化油器温控、发电机 / 排气温度调节
精密仪器：陀螺仪、电真空器件、温度补偿器、无磁瓷封件
电子：过流保护片、微型温控开关、荫罩温度补偿
