建筑设备一体化系统 + 风机水泵空调节能控制器应用说明

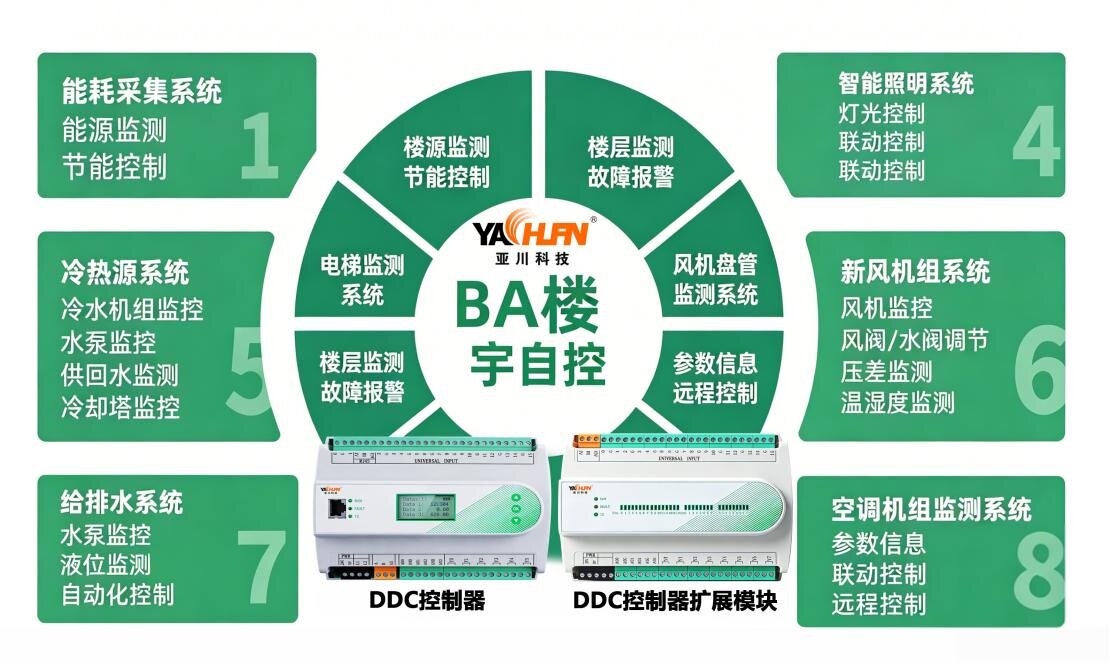

一、整体架构

建筑设备一体化系统（BAS/IBMS） 为上层管控中枢，以 DDC 为核心实现全域设备集中监测、策略联动、数据统计； 风机、水泵、空调节能控制器 为现场末端执行单元，就地变频调速、负荷优化、节能控制，二者总线互通、协同运行。

二、节能控制器核心功能

水泵节能控制器 采集供回水温差、压差、流量，自动变频调速；消除工频空载、大流量小温差浪费；低温防冻联锁，夜间低负荷降频运行。

风机节能控制器 新风机、排风机、冷却塔风机依据室内温湿度、CO₂、室外新风焓值调节转速；过渡季节利用自然新风，减少主机开启。

中央空调机组控制器 冷水主机、末端风机盘管联动控制，根据冷热负荷自动启停机组、调节水阀；夜间、空置区自动限载，实现机房群控节能。

本地自治保护 过载、缺相、超温、缺水故障就地停机告警；断网仍独立维持防冻、安全运行逻辑。

三、与一体化系统联动应用

负荷协同调度 一体化系统汇总全楼宇冷热需求，下发总负荷指令；各风机、水泵、空调控制器同步匹配转速与出力，避免机房过量输送冷热。

分时场景一键联动 办公 / 上课 / 夜间 / 节假日模式统一下发，所有节能控制器同步降频、关停闲置设备。

环境参数联动优化 系统采集室内温湿度、CO₂，自动调节新风风机频率；光照充足时联动照明 + 空调同步降耗。

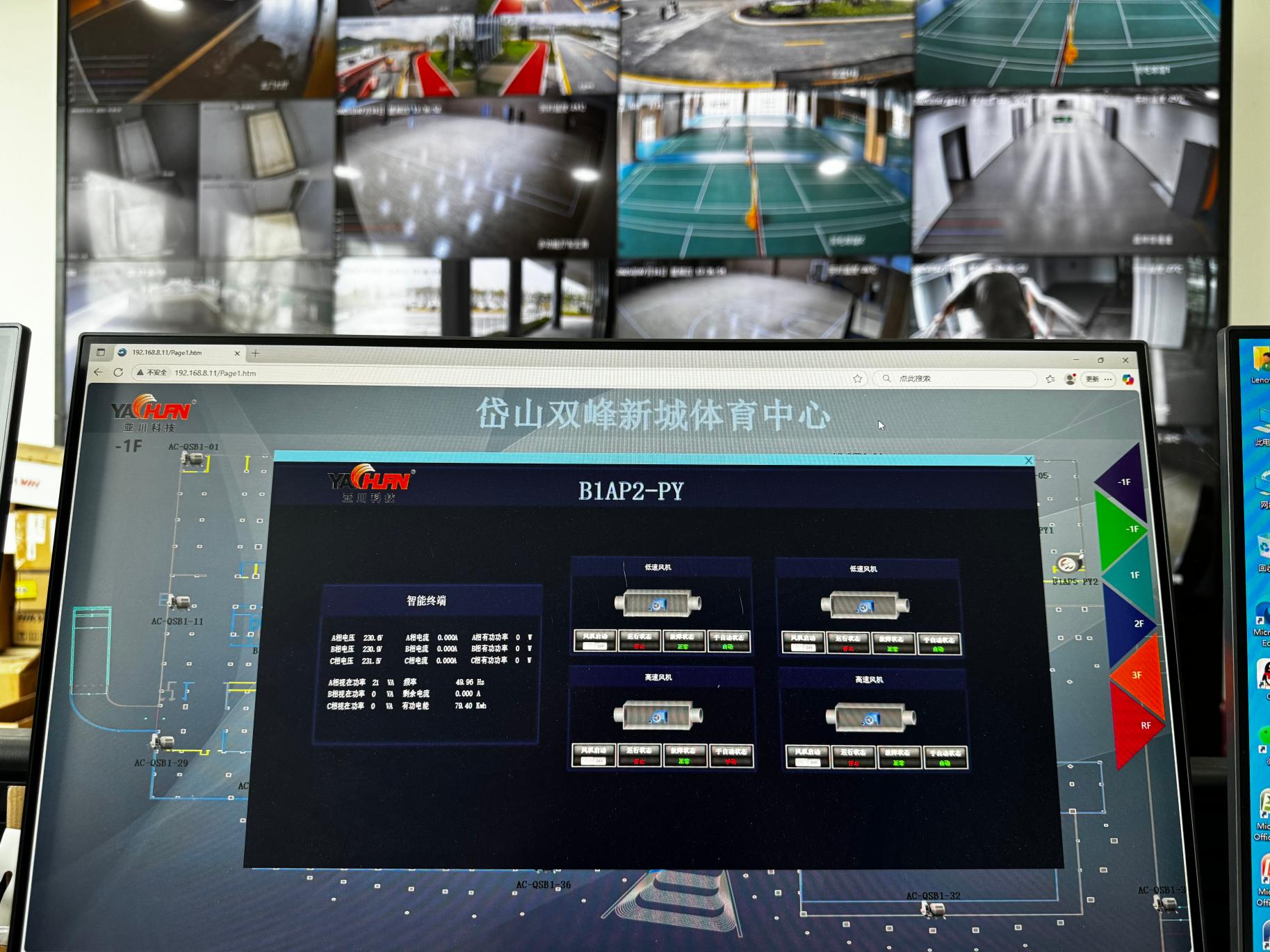

故障统一监管 控制器故障、过载、超温信号实时上传一体化平台，弹窗告警、生成运维工单。

能耗数据归集 控制器采集设备用电量、运行时长，汇总至一体化系统生成节能对比报表，量化改造节电收益。

四、融合方案优势

分层节能，效果显著 机房主机 + 水泵风机 + 末端空调多级变频优化，暖通综合节电 25%~35%。

就地控制 + 远程统筹双保障 控制器本地快速响应保护，一体化平台全局统筹调度，网络中断不影响设备安全。

一套平台统一管理所有动力设备，无需多套独立控制柜，降低运维人力。

适配校园、医院、产业园、高铁站、北方严寒项目防冻与长周期采暖节能需求。

完整能耗、运行日志留存，满足绿色建筑、公共机构节能验收。
