雷明电气
0.25s
15KA
0
加工定制 | 是 | 品牌 | 雷明电气 |
呼应时刻 | 0.25s | 标称放电电流 | 15KA |
类型 | F-MS25-PVT/FM | 温度规模 | -45-80(℃) |
最大放电电流 | 25KA | 最大操作电压 | 260V |
极数 | 1 | 防护等级 | IP20 |
极数 | 1 | 防护等级 | IP20 |

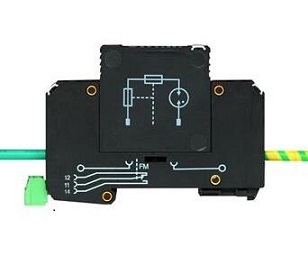

中性点电涌维护器F-S25-PVT/F:空隙接地设备特色是:主元件选用空气空隙密闭式防雷技能;共同双脱扣维护功用,大冲击下有用脱扣,维护主元件;元件损坏时牢靠脱扣,100%出现开路状况,根绝两点接地;动作值离散性很小,固定在1600V±20%;放电快速,不超越20μs,绝缘水平康复到击穿前90%小于500s;额外放电电流20kV,残压值低。
在电力体系继电维护规程中一般要求变电所电压互感器中性点会集一点一致接地,为避免雷电等体系过电压经过电压互感器损害人身及二次设备安全,惯例规划是在 电压互感器端子箱内二次中性点即一般说的N线上设备一个空隙接地设备,这种选用云母介质空隙接地设备的缺陷是:击穿动作值离散性大;牢靠性低,极易损坏。
产品特色:
·选用插拔式结构,无需停电即可替换维护模块。并选用世界通用的TH35标准设备轨。
·可根据用户需求选配FS遥信设备,在电涌维护器的一个模块或多个模块失效时送出毛病信号
电压互感器二次接地归于维护接地,主要是避免一、二次绝缘击穿,高压侧串到二次侧来,对人身和设备形成损害,别的,因二次回路绝缘水平低,若没有接地址,也会击穿,使绝缘损坏更严峻,所以二次有必要接地。扬州雷明电气有限公司出产的“雷明”牌F-S25-PVT/F电压互感器PT二次接地维护器,F-S25-PVT/F中性点维护器适用于在电力体系继电维护规程中一般要求变电所电压互感器中性点会集一点一致接地,F-S25-PVT/F电子式击穿稳妥器为避免雷电等体系过电压经过电压互感器损害人身及二次设备安全,惯例规划是在就地电压互感器端子箱内二次中性点即一般说的N线上,设备一个二次接地维护器。F-S25-PVT/F二次接地维护器能够完成以上功用,为电力体系的安全运转供给了牢靠的保证。F-S25-PVT/F中性点维护器/F-S25-PVT/F击穿稳妥器/F-S25-PVT/F二次接地维护器/F-S25-PVT/F电压互感器二次接地维护器技能参数:额外电压:577v/100v;动作电压:DC1400V;雷击/浪涌放电电流:20kA(8/20μs);残压:≤2500V(IEC60664-1);TBF:108小时(≥10年);契合DINVDE0110对污染等级3的要求;阻燃等级为V0等级;P20维护等级,防手接触;接线线径:25-162;温度规模:-40℃~80℃;湿度规模:90%-95%;遥信节点绝缘:≥8kV
技能参数:
额外电压:57.7v/100v; 动作电压:DC1400V; 雷击/浪涌放电电流:20kA(8/20µs); 残压:≤2500V(IEC 60664-1); TBYZF:108小时(≥10年); 契合DIN VDE0110对污染等级3的要求; 阻燃等级为V0等级; P20维护等级,防手接触; 接线线径:2.5-162;温度规模:-40℃~80℃; 湿度规模:90%-95%; 遥信节点绝缘:≥8kV
技能特色:
新式电压互感器二次接地维护器(过电压维护插件)特色是:主元件选用最新密闭式空气空隙防雷技能;共同双脱扣自维护功用,大冲击下有用脱扣,维护主元件;元件损坏时牢靠脱扣,100%出现开路状况,根绝两点接地;动作值离散性很小,固定在1400V±20%;放电快速,不超越20μs,绝缘水平康复到击穿前90%小于500s;额外放电电流20kV,残压值低;防手触拔插式规划,无法触碰到金属带电部分,底座固定接线,替换只需拔插操作,元件体积小,35标准导轨设备;掉牌及遥信输出告,脱扣或损坏后可显着发现.
