加工定制ZG40Cr28Ni48W5铸造1300℃料框厂家

ZG40Cr28Ni48W5（又称 2848W5、4Cr28Ni48W5Si2） 是一种 高铬、高镍、钨强化 的 奥氏体耐热铸钢，专为 1100~1200℃ 超高温、重载、强热循环 工况设计，是制造热处理料框、料盘、炉底板的耐热材料。
一、核心成分（质量分数）
碳（C）：0.37%~0.45%，保证高温强度与铸造性能。铬（Cr）：27.0%~30.0%，形成致密 Cr₂O₃ 氧化膜，是 抗氧化、抗腐蚀 的核心。镍（Ni）：45.0%~50.0%，稳定 奥氏体基体，赋予高温韧性、抗蠕变、抗热疲劳。钨（W）：4.0%~6.0%，关键强化元素，固溶强化 + 碳化物弥散强化，大幅提升 高温硬度、抗蠕变、抗变形。硅（Si）：1.5%~2.5%，进一步提升 抗氧化性，改善铸造流动性。锰（Mn）≤1.5%，磷（P）、硫（S）≤0.035%，严控杂质保证高温韧性。
二、料框核心性能
耐高温极限：长期稳定工作温度 1150~1200℃，短时峰值可达 1350℃，远超 310S、Cr25Ni20 等普通耐热钢。高温强度与抗蠕变：室温抗拉强度 ≥450MPa，屈服 ≥250MPa。在 1200℃ 仍保持高强度，1100℃、重载 下长期服役 不塌陷、不变形，尺寸稳定性很好。抗氧化抗渗碳：表面形成 Cr₂O₃+SiO₂+WO₃ 复合氧化膜，致密牢固、不易剥落。高镍有效 抑制渗碳，适配渗碳炉、保护气氛炉等恶劣环境。抗热震（热疲劳）：奥氏体组织韧性好，频繁急冷急热（淬火、进出炉）不开裂，寿命是普通料框的 2~3 倍。使用寿命：1200℃ 连续工况下，使用寿命可达 2~3 年，大幅降低更换频率与维护成本。
三、料框工艺与规格
铸造工艺：采用 砂型铸造、消失模铸造或离心铸造，确保组织致密、无缩孔、无夹杂。必须经 1180~1220℃ 固溶退火 + 快冷，消除应力、稳定组织。常用规格：

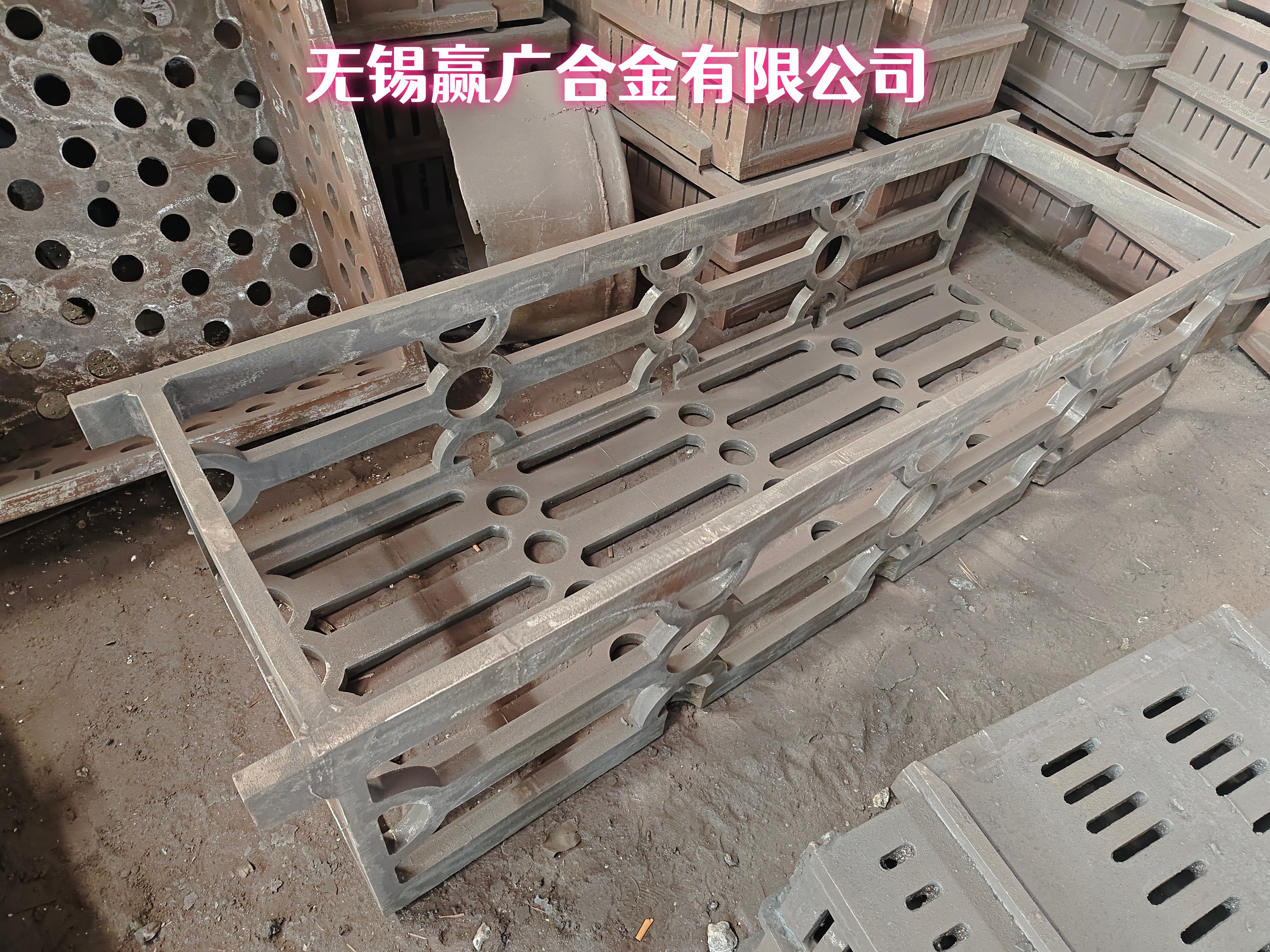

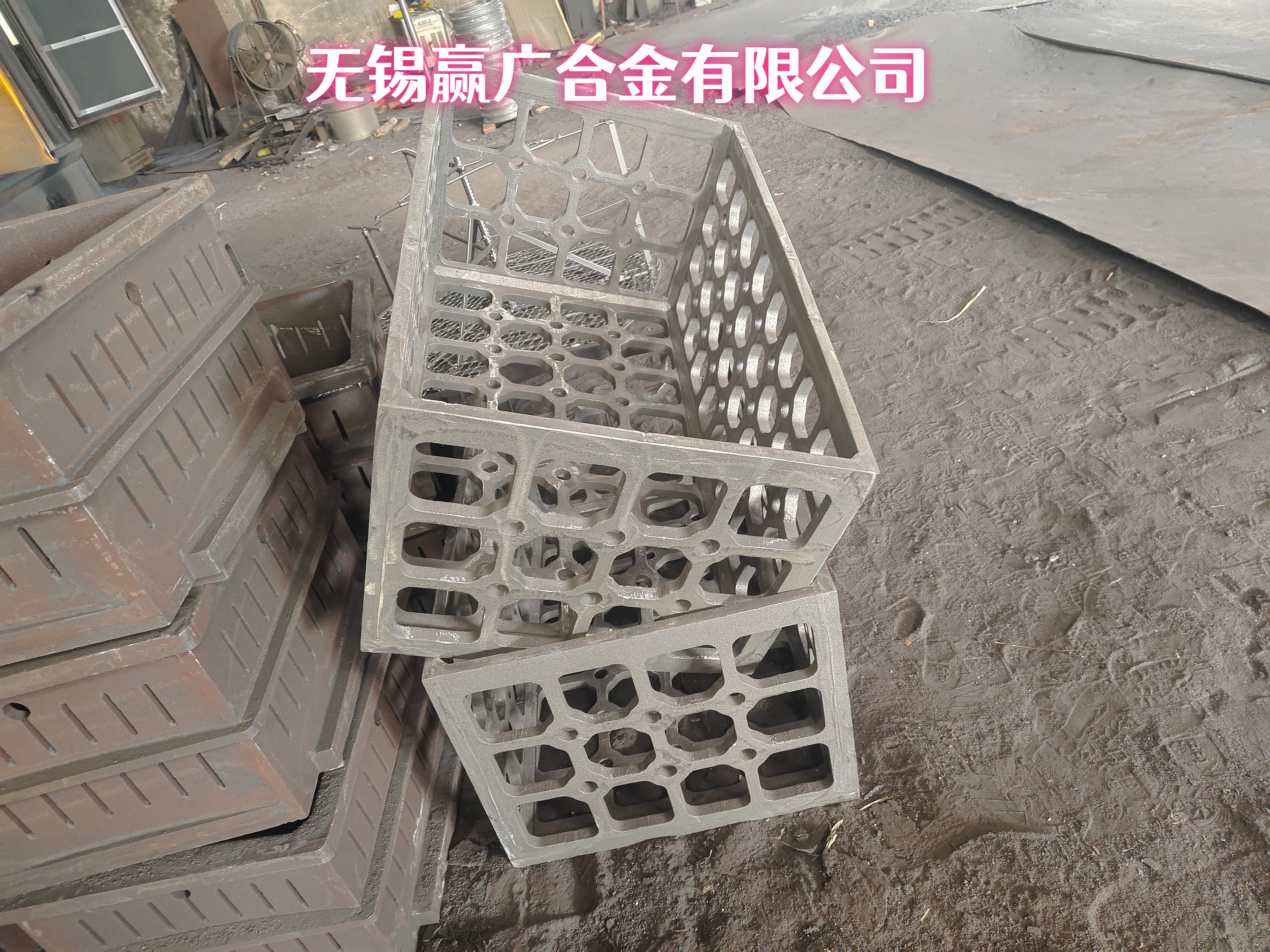

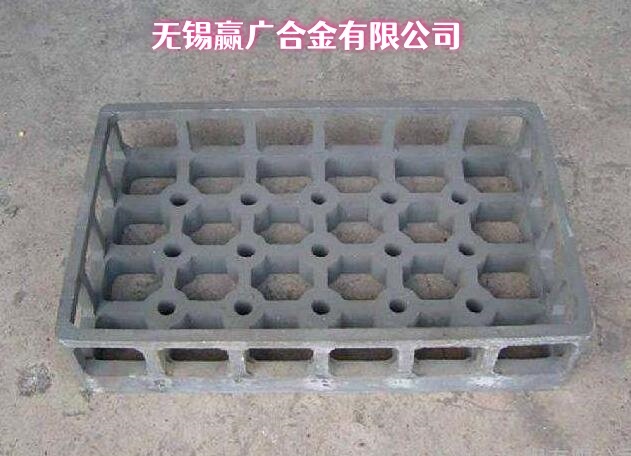

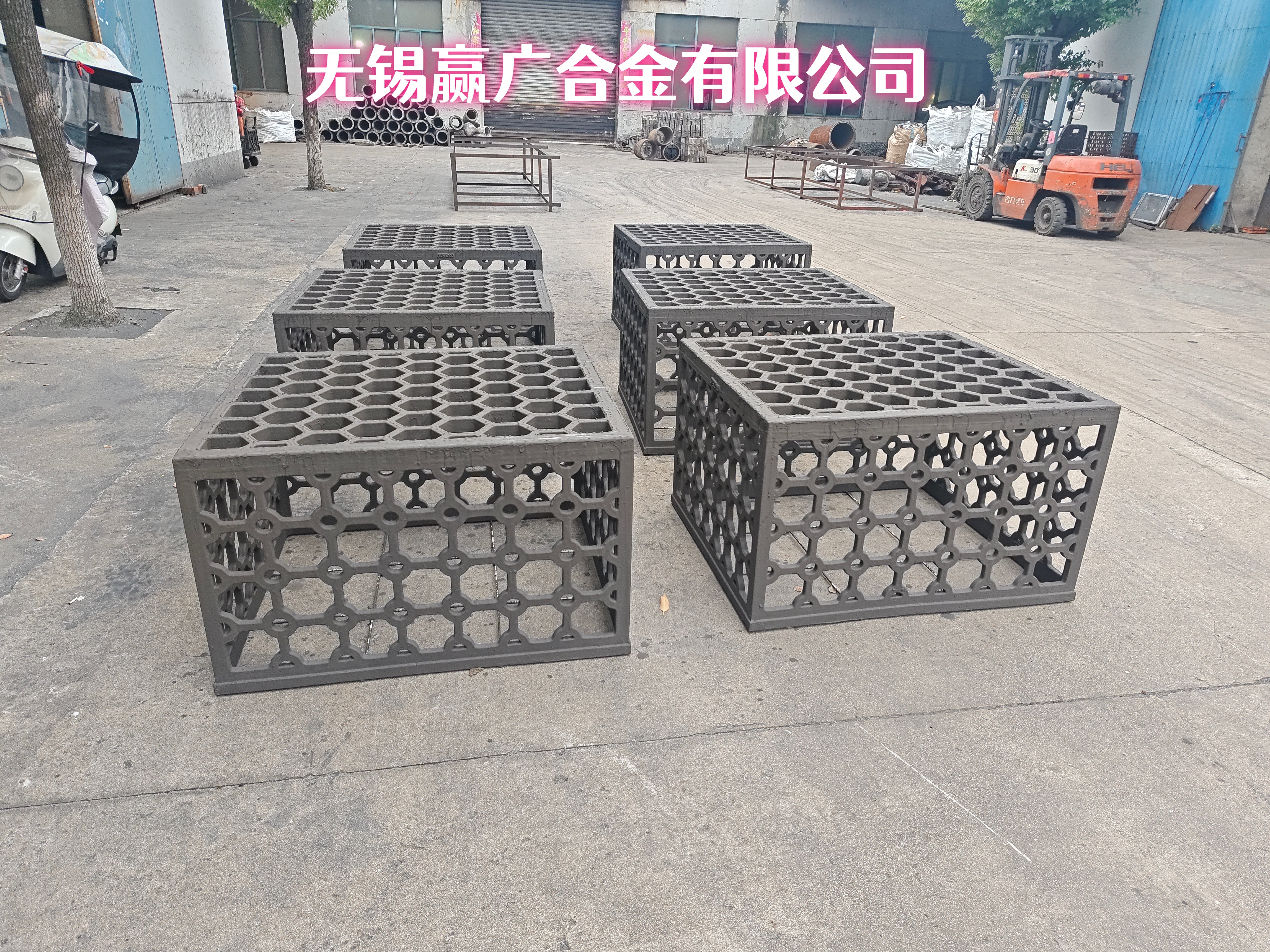

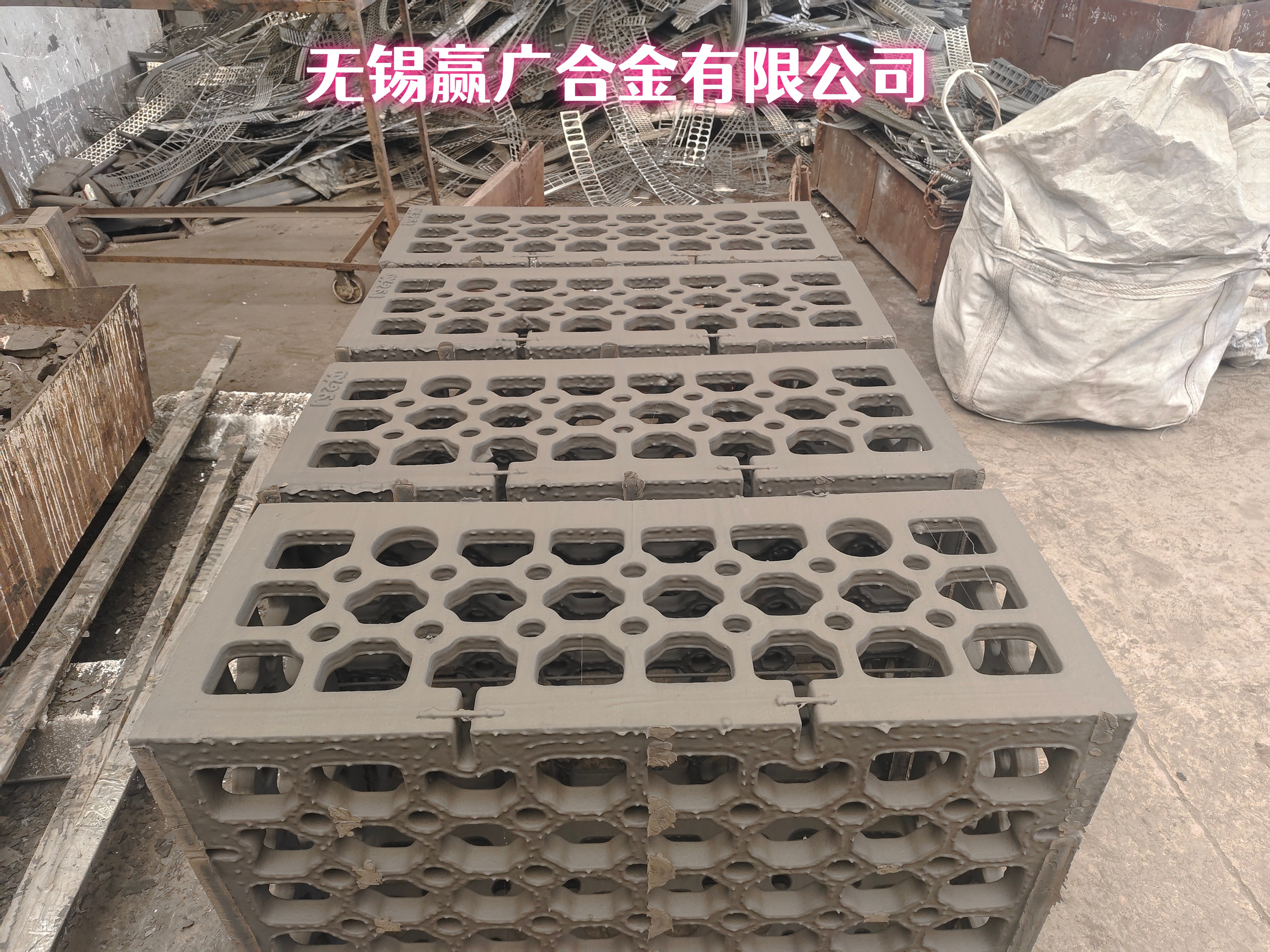

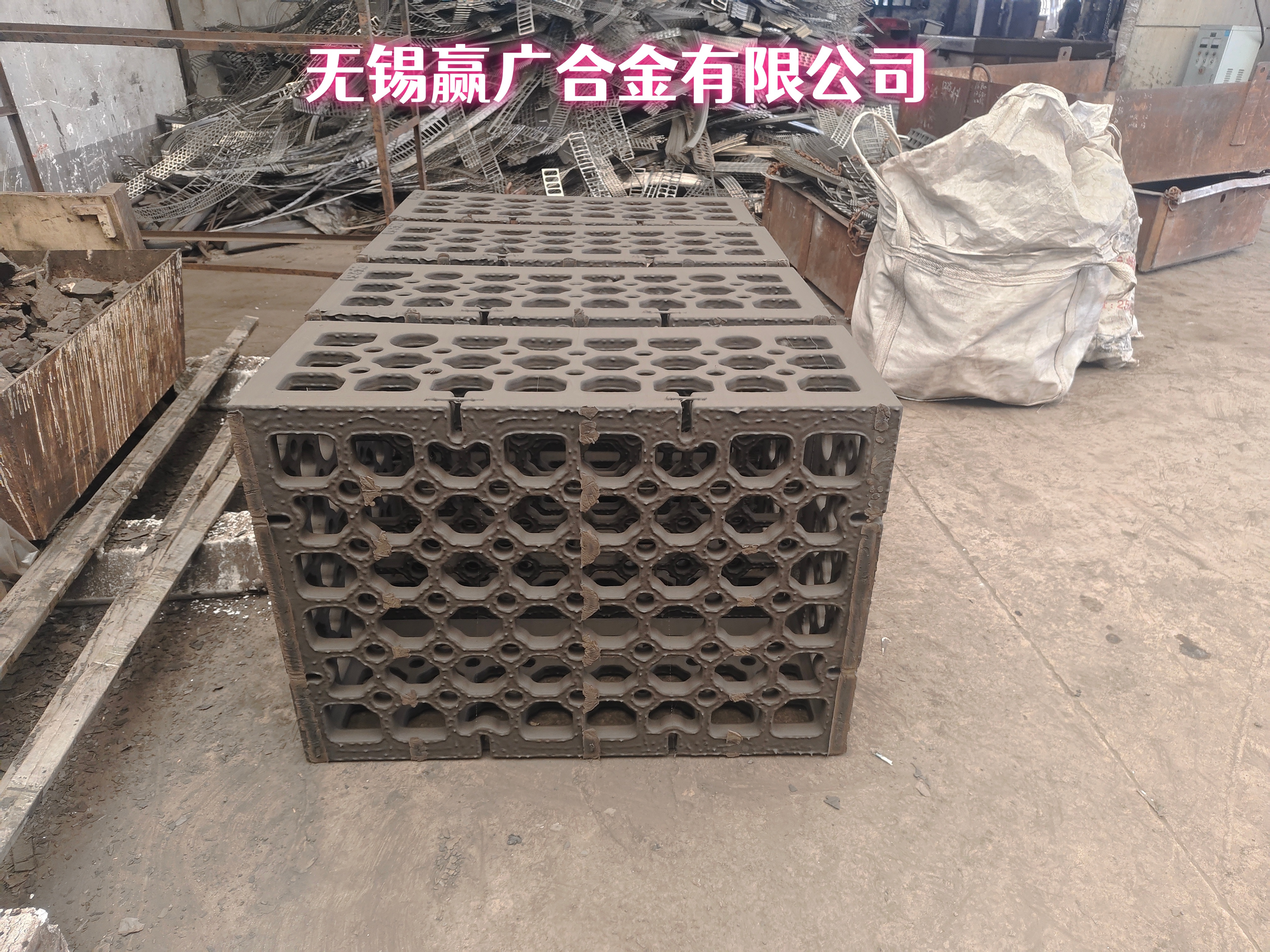

· 形状：方形、圆形、网格式、组合式料框。
· 尺寸：定制化，最大可达 5m，壁厚 25~100mm。
· 承载：1~4 吨，可设计加强筋、边框结构提升刚性。
· 表面：铸造态、清砂、打磨，无氧化皮、无裂纹。
四、料框典型应用
· 热处理行业：台车炉、井式炉、连续炉、渗碳炉 的 料框、料盘、工装夹具，用于 淬火、退火、固溶、渗碳 等高温工艺。
· 冶金 / 锻造：加热炉料筐、步进梁、篦板，承载高温钢坯、锻件。
· 玻璃 / 建材：玻璃退火炉、窑炉承载架，耐受高温玻璃液辐射与腐蚀。
· 化工 / 石化：裂解炉、转化炉 的高温炉管、辐射管、内构件。
五、选型优势

相较于 ZG40Cr25Ni20Si2 等中高温料框，ZG40Cr28Ni48W5 因 Ni≈48%、W≈5%，高温强度、抗蠕变、使用寿命 全面跃升，是 1100℃以上超高温重载工况的好材料。当普通耐热钢料框 频繁变形、开裂、寿命短 时，升级此材质是很好的解决方案。
