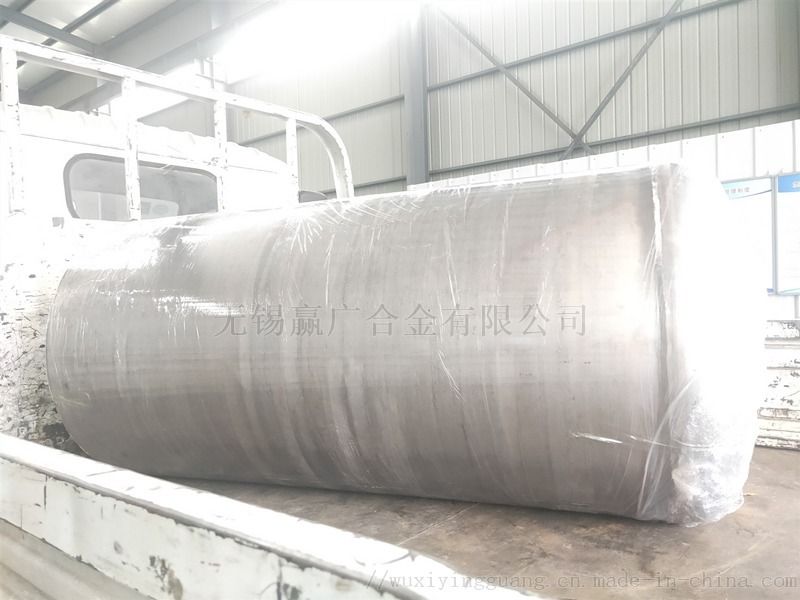

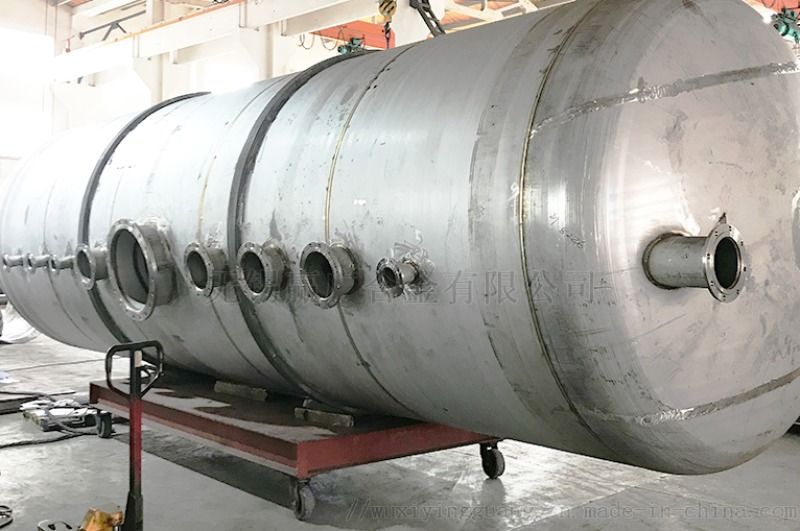

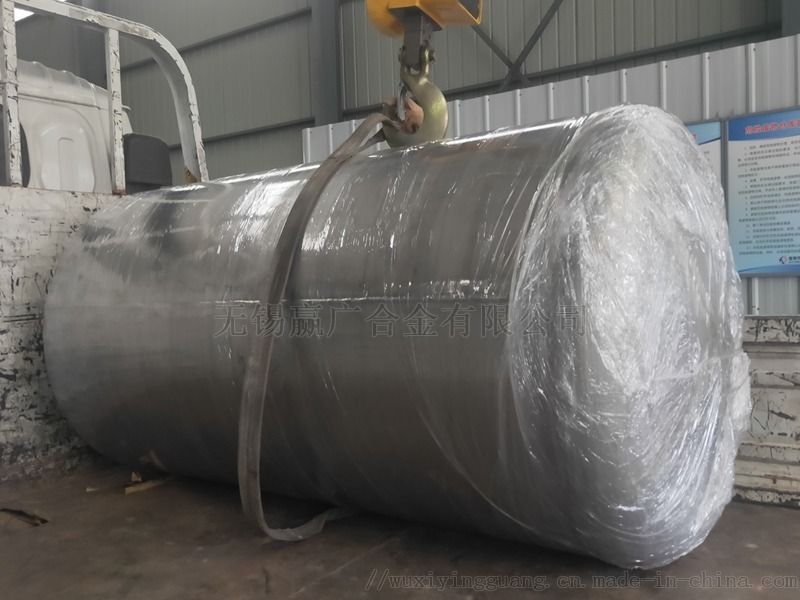

加工定制HastelloyC276焊接卷筒厂家

Hastelloy C276（UNS N10276/2.4819）焊接卷筒

有需要可以电话联系我
19952778959

Hastelloy C276 是Ni-Cr-Mo-W 系超低碳耐蚀合金，以高钼（15–17%）、高铬（14.5–16.5%） 实现全能耐蚀，适配混酸、湿氯、氯化物、高温酸性等极端工况。焊接卷筒以GTAW/TIG 为主、GMAW/MIG 为辅，严控热输入与层间温度，焊后固溶 / 去应力退火，确保接头耐蚀与力学性能匹配。

核心标识与标准

商用牌号：Hastelloy C276

UNS：N10276；德标：2.4819（NiMo16Cr15W）

母材标准：板材 / 带材 ASTM B575 / ASME SB575；卷筒焊接按 ASME BPVC VIII、AWS D10.18 执行

对应国标：NS3304（GB/T 15007/26008）

核心耐蚀优势

耐盐酸、硫酸、混酸、湿氯、次氯酸盐、H₂S/Cl⁻ 工况

临界点蚀温度 CPT > 90℃，抗点蚀 / 缝隙 / 应力腐蚀

超低碳（C≤0.01%），焊接后不易敏化，抗晶间腐蚀优异

焊接卷筒制造全流程

原材料与卷制

供货状态：固溶退火态（B575），表面无氧化、无油污

卷制要点：冷卷为主，冷变形＞15% 需中间固溶退火（1120–1175℃×1–2h，水冷）；热卷温度 1150–950℃，终温≥900℃，后快速水冷

回弹控制：折弯半径≥1.5 倍板厚，多道次微调，圆度误差≤0.5mm

焊后处理

去应力退火：870–980℃×1–2h，空冷，降低残余应力，防应力腐蚀

整体固溶处理（高要求工况）：1120–1175℃×1–2h，水冷，恢复接头耐蚀性至母材水平

表面清理：硝酸混合液酸洗，或电解抛光，去除氧化皮

📏 常用规格与交货状态

供货规格

板材厚度：3–50 mm（卷筒常用），最大宽度 2000 mm

卷筒尺寸：外径 300–3000 mm，长度 1000–6000 mm，壁厚 3–50 mm

表面状态：固溶 + 酸洗 + 平整，可按需提供磨光、钝化处理

交货要求

材质单：化学成分、力学性能、热处理制度、探伤报告

出厂检验：尺寸检测、硬度测试、NDT 合格证明

✨ 典型应用场景

化工 / 石化：反应釜筒体、蒸馏塔、换热器壳体（耐混酸、醋酸、氯化物）

环保：烟气脱硫（FGD）洗涤塔、烟道、吸收塔（耐湿氯、次氯酸盐）

油气 / 核电：酸性油气井设备、核化工耐蚀结构件（耐 H₂S/Cl⁻、高温）

制药 / 食品：高洁净腐蚀反应设备（无杂质、耐酸碱）
