高温合金锻环 特种合金材料锻造厂家 支持探伤检测 量大从优

有需要可以联系我：199-5277-8959
一、产品定义与工艺特点

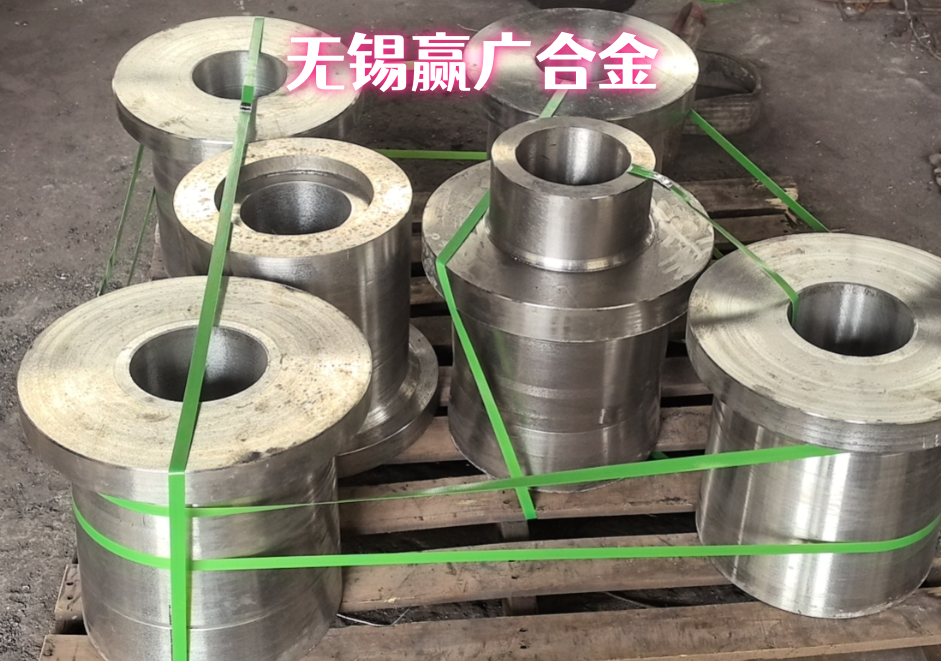

高温合金锻环，也叫高温合金环形锻件、碾环，是以镍基、铁基或钴基高温合金为原料，通过锻造 + 环轧（碾环）工艺制成的环形金属构件，是航空航天、能源、冶金等高端装备的核心承力部件。这类锻件通过大变形量的锻造与环轧，彻底消除铸态组织缺陷，形成连续完整的金属流线，相比铸造件，致密度、力学强度、抗疲劳性能和高温稳定性都有本质提升，能在 600℃以上的高温、高压、腐蚀、交变载荷等极端工况下长期稳定服役。

二、核心工艺与规格参数

1. 工艺参数

成型工艺：主流采用自由锻 + 环轧（碾环） 组合工艺，部分精密件采用模锻成型；锻造温度根据合金的牌号不同，通常控制在 950℃-1180℃区间，终锻温度不低于 800℃，避免低温开裂；环轧工序可实现环形件的精准扩径、控厚，保证尺寸精度与组织均匀性。

热处理工艺：根据合金类型匹配对应工艺，固溶强化型合金采用 1050℃-1180℃固溶处理 + 空冷 / 水冷，时效强化型合金在固溶后增加 700℃-850℃时效处理，沉淀强化型合金采用多级时效工艺，最终获得稳定的金相组织与力学性能。

执行标准：符合 YB/T 5352-2006《高温合金环件毛坯》、GB/T 14998 等国标，同时可满足 ASTM、AMS 等美标航空航天级标准。

2. 尺寸规格参数

常规尺寸范围：外径可覆盖 φ100mm-φ2500mm，内径按需定制，壁厚范围 10mm-300mm，高度（轴向厚度）10mm-500mm，单件重量可从 5kg 到 15000kg，可完全按照客户图纸非标定制，适配法兰环、密封环、机匣环、加强环、齿环坯等各类结构需求。

尺寸精度：毛坯件公差可控制在 ±1mm 以内，精加工后可实现 IT6-IT8 级精度，表面粗糙度 Ra≤3.2μm，满足精密装配要求。

三、主流牌号与性能参数

1. 常用牌号及核心性能

GH4169（Inconel 718）：最通用的时效强化镍基高温合金，室温抗拉强度≥1270MPa，屈服强度≥1030MPa，伸长率≥12%，长期使用温度≤650℃，短期可耐受 700℃，兼具优异的抗疲劳、抗蠕变和耐腐蚀性能，是航空发动机涡轮、燃气轮机轮的材料。

GH3030/GH3039：固溶强化型镍基合金，GH3039 长期使用温度可达 800℃，室温抗拉强度≥735MPa，屈服强度≥295MPa，伸长率≥40%，抗氧化性优异，焊接性能好，适用于 800℃以下的燃烧室、导向叶片等高温承力件。

GH4708：时效强化型镍基合金，800℃下仍保持优异的高温强度、抗氧化性和抗蠕变性能，室温抗拉强度≥1100MPa，800℃高温抗拉强度≥700MPa，适用于 800℃以下的航空发动机高温承力环件。

GH3044：固溶强化镍基抗氧化合金，900℃以下具有高塑性和中等热强性，抗氧化温度可达 1100℃，冲压、焊接性能优良，适用于 900℃以下的燃烧室、隔热屏等部件。

2. 通用性能参数

温度适用范围：整体覆盖 - 253℃（深冷）到 950℃的宽温域，部分牌号可短期耐受 1100℃以上高温。

力学性能：室温抗拉强度普遍≥700MPa，高端时效型合金可达 1300MPa 以上；屈服强度≥300MPa，时效型合金≥1000MPa；断后伸长率≥12%，固溶型合金可达 40% 以上；硬度根据牌号不同，洛氏硬度 HRC 25-45 区间可调。

耐蚀与抗氧化：在高温燃气、海水、酸碱等腐蚀介质中具有优异的耐蚀性，高温下可形成致密的 Cr₂O₃、Al₂O₃氧化膜，900℃以下抗氧化速率≤0.1g/(m²・h)。

物理性能：密度普遍在 8.0-8.9g/cm³，熔点 1300℃-1400℃，弹性模量 180-210GPa，热导率 10-20W/(m・K)，线膨胀系数 12-16×10⁻⁶/℃。

四、核心优势与应用领域

1. 产品核心优势

组织致密无缺陷，金属流线连续完整，抗疲劳寿命是铸造件的 3-5 倍；

高温强度、抗蠕变、抗热震性能优异，可长期在极端工况下服役；

尺寸精度高，可实现近净成型，减少后续加工余量，降低成本；

可定制化程度高，适配各类非标结构与性能需求。

2. 主要应用领域

航空航天：航空发动机涡轮、机匣、燃烧室环、导向叶片环等核心承力部件；

能源电力：燃气轮机轮、核电蒸发器环件、火电锅炉高温法兰、垃圾焚烧炉耐热环；

冶金工业：加热炉炉底辊、辐射管法兰、热处理炉耐热环、连铸机结晶器环；

石油化工：加氢反应器法兰、高温反应釜密封环、裂解炉管法兰等耐腐蚀高温构件
