本文为建筑智能化IBMS集成平台标准交付流程，覆盖从前期对接、方案设计、软硬件部署、子系统协议对接、联动调试、系统联测、验收移交、培训运维、质保维保全10个阶段，完全贴合招投标项目、新建楼宇、老旧改造项目工程落地流程，可直接用于施工组织设计、项目实施方案、答辩资料。

一、阶段一：前期调研与需求确认（立项阶段）

本阶段核心目标：明确集成范围、打通业主需求、锁定功能边界，杜绝后期增项、变更、返工。

主要工作内容：

现场踏勘：摸排现场所有智能化子系统型号、协议类型、设备品牌、机房点位、网络架构。

需求访谈：对接建设单位、物业、运维单位，明确集成子系统清单、联动逻辑、大屏展示需求、能耗统计、告警机制、权限分级、台账报表等核心功能。

现状评估：区分标准协议设备与私有协议设备，提前评估协议对接难度、网关部署点位。

输出成果：《项目需求调研报告》《集成范围确认书》《初步技术对接纪要》。

二、阶段二：整体方案设计与图纸深化（设计阶段）

本阶段核心目标：完成顶层架构设计、点位设计、联动方案、软硬件配置定型。

主要工作内容：

平台架构设计：确定IBMS分层架构（设备采集层、协议转发层、数据中台层、应用展示层）。

子系统集成方案设计：针对BA、安防、消防、照明、能耗、动环、车库、配电等系统制定专属对接方案。

联动逻辑设计：编制跨系统联动策略（如火警联动空调/照明/排风、人流联动能耗、故障联动工单）。

图纸深化：完成系统拓扑图、网络架构图、点位布置图、网关部署图、接线施工图。

软硬件定型：确定服务器、采集网关、串口服务器、软件授权、三维模型、大屏可视化配置。

输出成果：《IBMS整体技术方案》《深化施工图纸》《联动逻辑说明书》《设备清单及配置说明》。

三、阶段三：设备采购、生产与进场（备货阶段）

本阶段核心目标：保障软硬件设备合规、齐全、按时进场，资料齐全可报验。

主要工作内容：

平台服务器、集成网关、串口服务器、交换机、采集终端采购备货。

IBMS平台软件定制、授权、版本编译、功能预配置。

设备出厂检测、老化测试、资料整理（合格证、检测报告、授权、资质）。

设备进场报验、监理验收、现场入库。

四、阶段四：现场施工与布线部署（施工阶段）

本阶段核心目标：完成现场硬件安装、网络搭建、点位布设，为系统对接提供硬件基础。

主要工作内容：

机房设备安装：服务器、核心交换机、集成网关、工控机、防火墙上架安装。

前端采集点位部署：各子系统串口、网口、干接点信号采集布线。

网络调试：划分VLAN、配置静态IP、打通跨网段通信，保障各子系统数据可上传。

接地、防雷、供电调试，保障设备长期稳定运行。

五、阶段五：子系统协议对接与数据采集（对接阶段）

本阶段为IBMS交付核心关键工序，实现各智能化孤岛系统统一接入。

主要工作内容：

标准协议对接：Modbus、BACnet、OPC、HTTP、SNMP等通用协议直接接入。

私有协议对接：针对各厂家私有协议进行网关解析、驱动适配、定制开发中间件。

数据点表对接：逐条核对遥信、遥测、设备状态、告警信息、能耗数据、设备参数。

数据清洗、去重、校准，保证上传数据真实、准确、实时。

六、阶段六：平台配置、功能开发与界面搭建（开发配置阶段）

主要工作内容：

基础平台配置：账号权限、分级管理、角色分配、日志存储、数据存储策略配置。

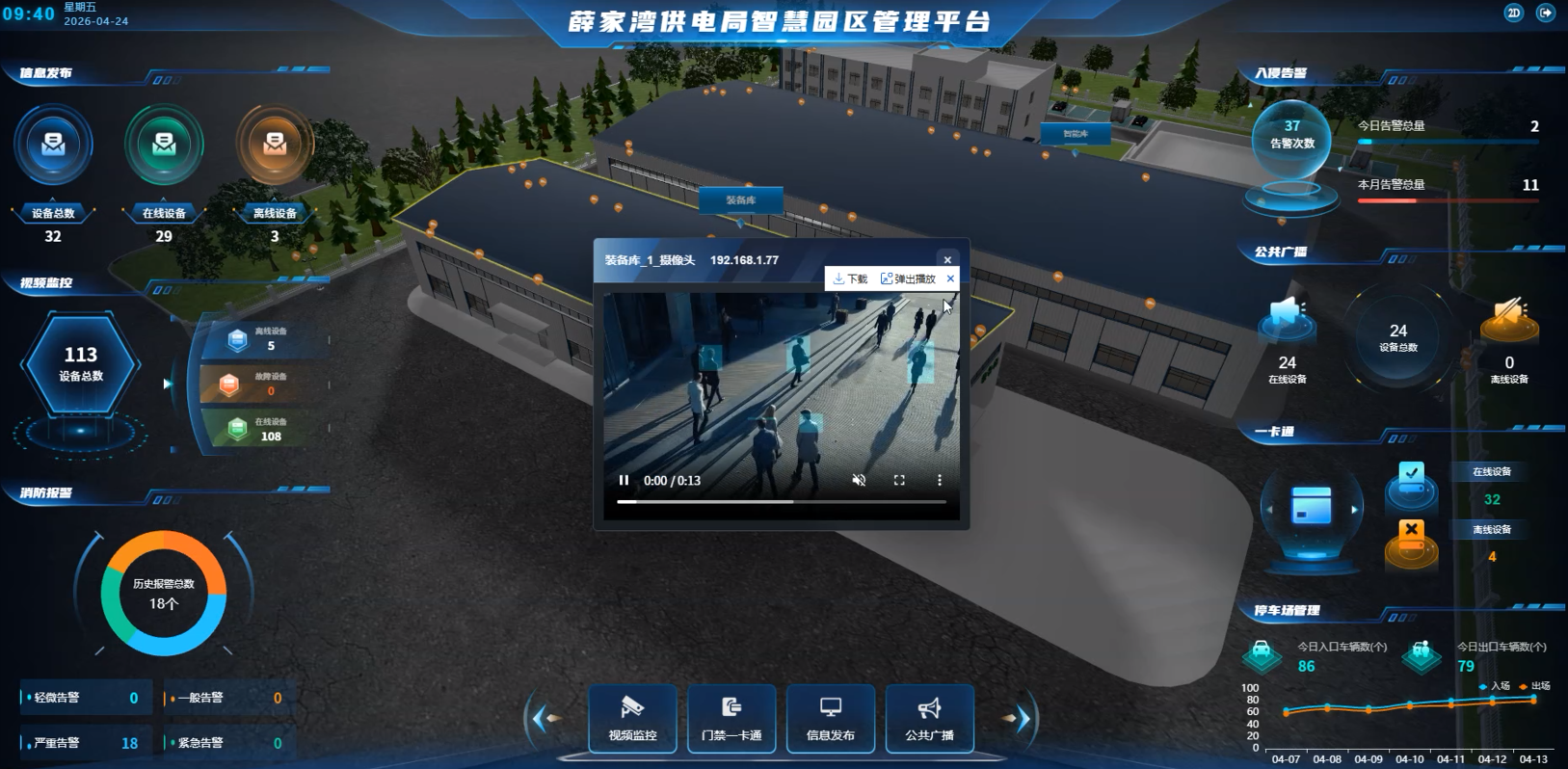

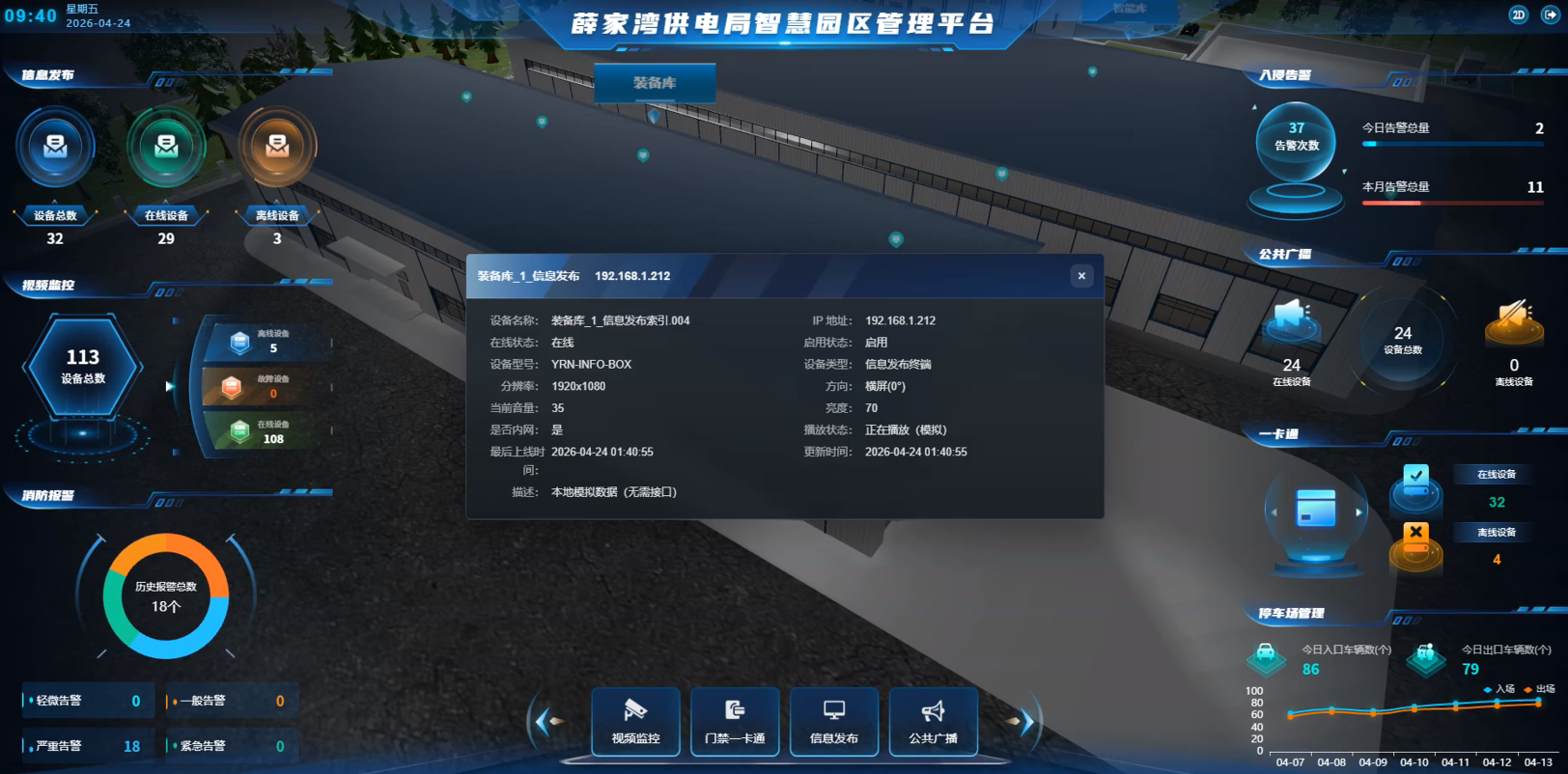

可视化大屏搭建：楼宇三维模型、设备点位总图、能耗总图、安防总图、设备状态总图。

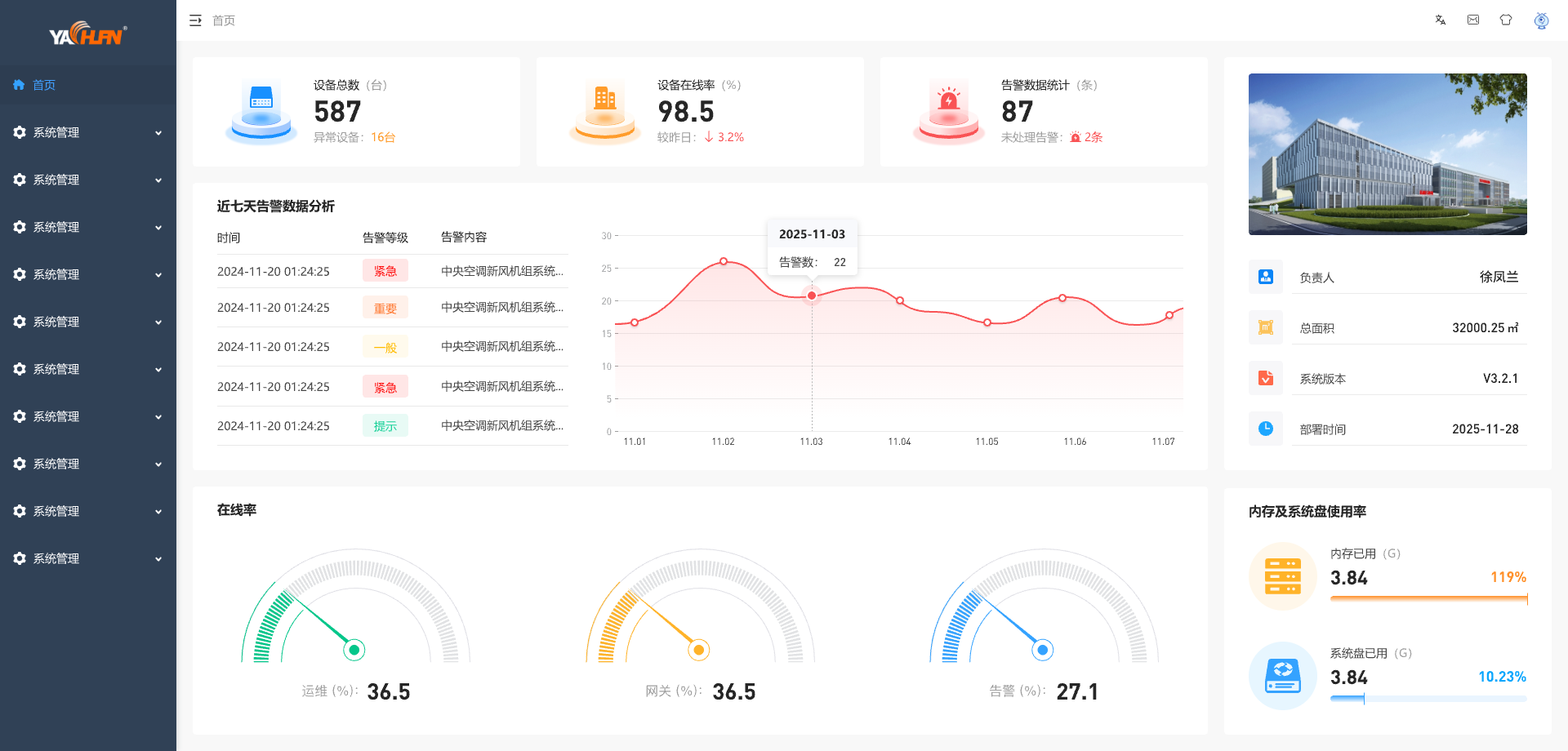

功能模块配置：实时监测、历史曲线、能耗统计、故障告警、工单管理、台账报表。

联动策略编程：配置火警联动、设备故障联动、环境联动、时序联动、能耗联动等逻辑。

七、阶段七：跨系统联动调试与全系统联调（调试阶段）

本阶段核心目标：实现单系统正常、跨系统联动可靠、异常告警精准。

主要调试内容：

单设备单点调试：验证所有点位数据上传无误、状态同步正常。

跨系统联动测试：消防、空调、照明、安防、排风、门禁联动闭环测试。

告警功能测试：故障告警、弹窗告警、短信/APP推送、日志留存测试。

压力测试、稳定性测试、断网自愈测试、脱网本地运行测试。

72小时不间断稳定性试运行。

八、阶段八：资料汇编、用户培训、内部预验收（预验收阶段）

主要工作内容：

竣工资料汇编：竣工图纸、点表清单、联动逻辑表、设备清单、测试报告、操作手册、维保手册。

运维培训：平台操作培训、告警处置培训、日常运维培训、简单故障排查培训。

九、阶段九：竣工验收、移交交付（终验阶段）

主要工作内容：

配合建设单位、监理、总包、第三方检测单位整体验收。

功能逐项核验、数据准确性核验、联动效果核验、资料完整性核验。

软硬件整体移交、账号密码移交、资料归档移交、备品备件移交。

签署竣工验收报告、移交清单。
