| 类型 | SET-3000 | 品牌 | 其他 |
| 铁心形状 | EI型 | 额定功率 | 3KW |
| 功率(η) | 99% | 电压比 | 1.7 |
| 外形结构 | 屏蔽式 | 冷却方法 | 油浸风冷式 |
| 铁心方法 | 壳式 | 防潮方法 | 密封式 |
| 冷却方法 | 干式 | 电源相数 | 三相 |
| 频率特性 | 低频 | 绕组方法 | 双绕组 |
| 其他规格 | 默许规格 |

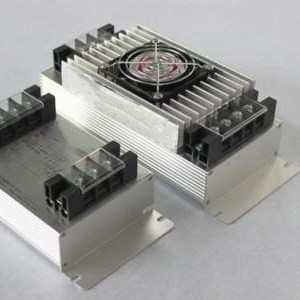

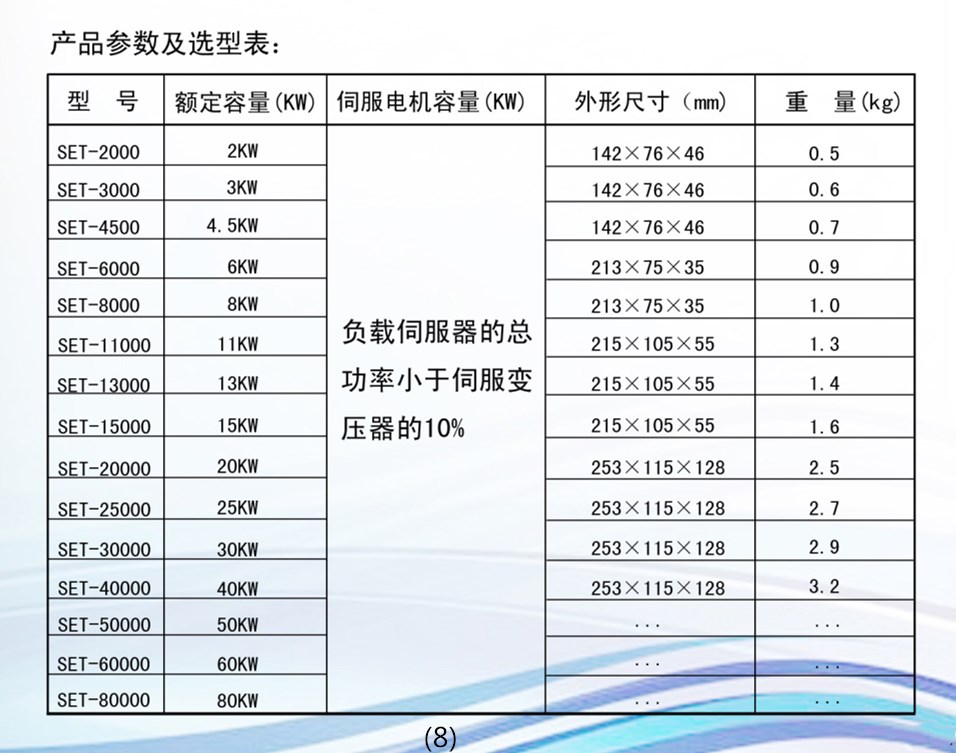

产品概述
该产品是专门针对我国电网与沟通伺服电机所需电压不匹配而规划的超小体积三相伺服变压器。改变了现传统线圈式变压器的粗笨、发热、耗电、装置难的问题；不对电网形成污染，是工业控制系统中处理电源适配器问题的抱负产品，与工频变压器有本质上的不同，在功用上有质的腾跃。

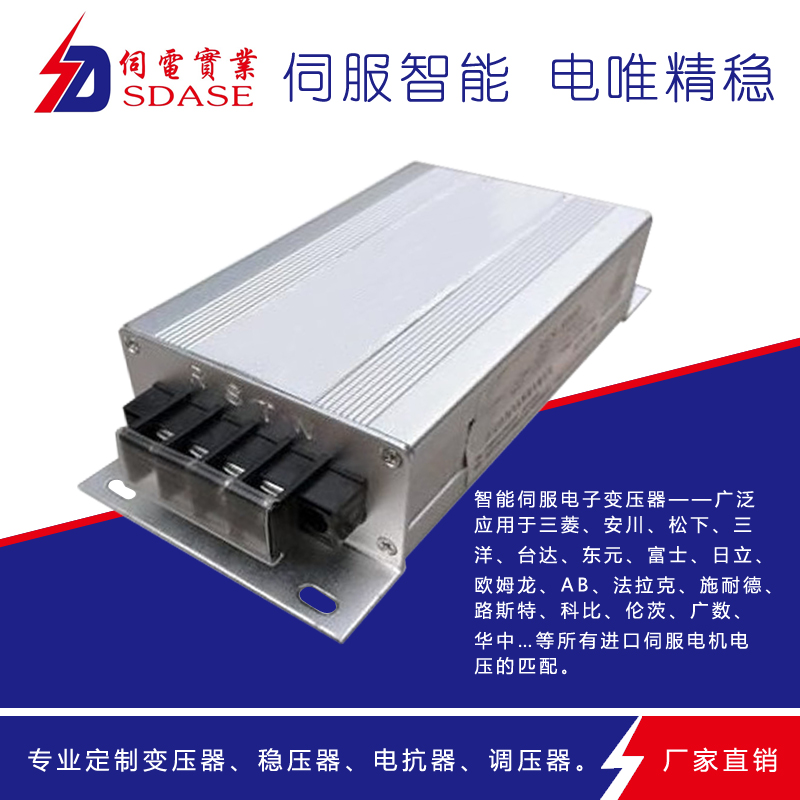

本产品选用前沿的微波器材，三相全桥开关谐振技能，SPWM调制技能，彻底消除EMI搅扰，广泛使用于三菱、安川、松下、三洋、台达、东元、富士、日立、欧姆龙、AB、法拉克、施耐德、路斯特、科比、伦茨、广数、华中…等一切进口，国产伺服系统；该变压器的容量能够从0.5KVA到80KVA,满意了一切伺服电机电压的匹配。
功用特色
1. 智能型，主动调理伺服系统所需电流，输出电流不受电网电压动摇的影响，使伺服电机发挥更好的功用；
2. 安全可靠，质保五年，没有返修率，寿数长达二十年以上；
3. 体积小、重量轻、报价低廉、
4. 五倍的过载才能，可长期接连作业；
5. 接受严苛运用环境：周围空气温度-30℃至+60℃，装置海拔可达4500m；
6. 功用优越，高功率（99.8%），高稳压，无搅扰，不发热，耗电少,输出能量更安稳；
7. 典型使用，:数控机床，试验机、绕线机、教育机、包装机械，半导体机械、印刷机械，纺织设备，主动化生产线等二十多个主动化设备职业。
装置过程
1. U、V、W接三相380V前方；
2. N接零线，零线径不能低于前方，取前方线径的1.4倍，并且必需要接结实；
3. 零线起到三相平衡的效果，依据三相四线矢量运算规矩，零线从市电接入到电子变压器的N节点之间不能够接任何断路器及开关、索制；
4. 空载查看（不接伺服驱动器）：衔接好U、V、W、N后通电，用万用表DC档丈量L3与L1之间正常电压为190±10V，假如此两点电压不正常不行接入伺服器；
5. 封闭电源，接入伺服驱动器，电子变压器L1\L2\L3对应接入伺服驱动器L1\L2\L3，这点非常重要！必定不能接错，不然伺服器无法正常作业；（安川单个伺服器大于3KW是请按图3接线；三菱MR-E系列请按图4接线）
6. 禁止在L1\L2\L3点之间衔接除伺服驱动器主电源外任何当地，不然会引起作业点的偏移，损坏本电子变压器
7. 设备上的单相AC 220用电的当地，比方220V索制、220V散热电扇、、、等，都能够在电子变压器前用一根前方和一根零线取电；
8. 若设备有用三相异步220V电机本电子变压器无法给其供电，主张改用三相异步380V电机。
9. 重复查看以上接线，承认无误后开机，伺服驱动器显现作业安排妥当。
图1、伺服单个功率小于3KW（含3KW）接线方法：
补白：1、输出L1-L1、L2-L2、 L3-L3 有必要严厉对应。2、安川单个伺服器大于5.5KW请按图3接线。3、三菱MR-E系列请按图4接线。4、伺服器不接入时用万用表DC档丈量L3与L1之间正常电压应是190±10V，假如此两点电压不正常不行接入伺服器。

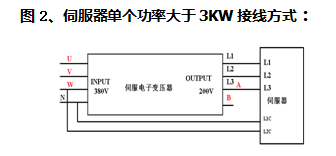

图2、伺服器单个功率大于3KW接线方法：

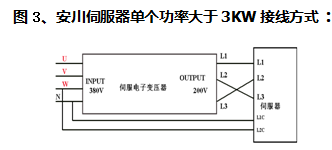

图3、安川伺服器单个功率大于3KW接线方法：
补白：1、输出L1-L1、L2-L3、 L3-L2 有必要严厉对应。

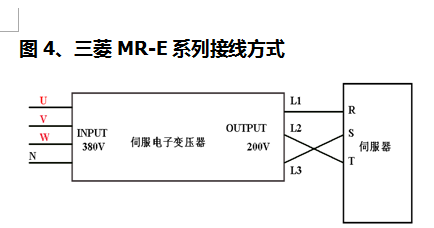

图4、三菱MR-E系列接线方法
补白： 1、U、V、W是三相前方。
2、N接零线，线径不得低于前方取前方线径的1.4倍，需接结实。 3、输出L1-L1、L2-L3、 L3-L2 有必要严厉对应。
带稳妥变压器功用维护阐明：
1.不接零线，输出彻底堵截，无电压输出；
2.U和N接反，稳妥丝将会当即熔断；（变压器外壳有必要杰出接地）
3.V和N接发，稳妥丝将会当即熔断；（变压器外壳有必要杰出接地）
4.W和N接反，稳妥丝会当即熔断，（变压器外壳有必要杰出接地）
不论输入怎样接错，电子变压器都不会输出电压，确保伺服驱动器的安全。
