6J22 低阻温稳精密传感电阻合金

6J22 低阻温稳精密传感电阻合金

产品大类为精密电阻合金，典型牌号为6J22。该合金由上海墨钜特殊钢有限公司研发生产，产地中国上海。6J22是一种以镍铬为基体，通过添加特定微量元素形成的低电阻温度系数、高稳定性精密传感电阻合金，广泛应用于需要高精度电阻信号转换与长期稳定运行的传感与测量领域。

核心优势

6J22合金最突出的优势在于其极低的电阻温度系数，在典型工作温度范围-55℃至+150℃内，电阻温度系数可控制在±5×10⁻⁶/℃以内，部分批次可达到±2×10⁻⁶/℃（典型值，以实际产品质保书为准）。这一特性使其在温度波动环境下仍能保持电阻值的极高稳定性，是精密传感元件不可替代的核心材料。

同时，该合金具备优异的抗高温氧化能力，在300℃以下空气中长期使用，表面氧化膜致密，电阻漂移率低于0.1%/年。耐腐蚀方面，6J22对潮湿大气、盐雾及多种有机溶剂具有良好的耐受性，在典型工业环境及海洋气候中均可稳定工作。其抗拉强度可达850MPa以上，屈服强度不低于600MPa，延伸率大于20%，兼具高强度与良好韧性，能够承受传感器制造过程中的绕制、冲压、弯曲等冷加工而不发生开裂。此外，合金的冷热加工性能优良，可通过拉丝、轧制等工艺制成极细线材或薄带，满足微型化传感器的制造需求。

核心功能

抗高温氧化：在250℃连续工作环境下，氧化增重速率低于0.01mg/(cm²·h)，电阻值年漂移小于0.05%。

耐特定介质腐蚀：对浓度为5%以下的硫酸、盐酸及碱性溶液具有良好耐受性，在3.5%NaCl盐雾试验中，240小时未出现明显腐蚀点。

高强韧性：室温抗拉强度典型值880MPa，延伸率22%，冲击韧性可达40J/cm²，可承受频繁热循环及机械振动。

良好冷热加工性：可拉拔至直径0.02mm的微细线，也可轧制成厚度0.01mm的箔带，退火后硬度适中，便于后续绕制与装配。

技术工艺特点

合金设计上，6J22以镍铬为基体，通过精确控制铬含量在20%左右，确保合金具有稳定的电阻率及低温度系数。添加少量铝、铜、锰等元素，进一步优化电阻温度曲线，抑制晶界扩散引起的电阻漂移。硅的加入提高了抗氧化能力，同时细化晶粒，增强合金的加工塑性。

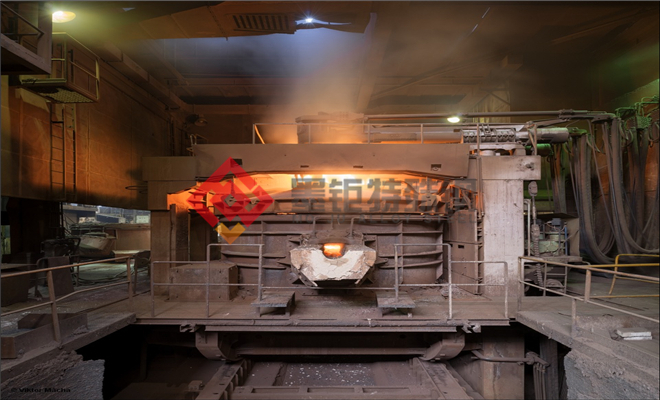

冶炼采用真空感应熔炼（VIM）配合电渣重熔（ESR）或真空自耗重熔（VAR）工艺，有效去除气体及非金属夹杂物，保证合金纯净度。铸锭经均匀化退火后，通过热轧、冷轧或冷拉制成所需规格。热处理制度包括中间退火（750℃-850℃，氩气保护）及最终稳定化处理（500℃-600℃，保温2-4小时，空冷），以消除加工应力并稳定电阻特性。

组织控制方面，最终晶粒度控制在ASTM 7级或更细，析出相主要为细小弥散的碳化物及氧化物，分布均匀，无连续网状结构。每批产品均进行超声波探伤、涡流探伤及电阻温度系数全检，确保内部质量及性能一致性。

典型应用领域

6J22合金主要用于精密电阻元件、应变计、传感器弹性体、电位器绕组、精密分流器、标准电阻及各类需要高稳定性电阻信号的仪器仪表。具体行业包括航空航天（飞行参数传感器）、汽车电子（氧传感器、压力传感器）、医疗器械（精密测温探头）、工业自动化（称重传感器、位移传感器）以及计量校准领域（标准电阻、精密电桥）。

详细参数

化学成分范围（wt%）：Ni余量，Cr 19.0-21.0，Al 2.5-3.5，Cu 1.5-2.5，Mn 0.5-1.5，Si 0.5-1.0，Fe≤0.5，C≤0.05，P≤0.01，S≤0.01。

室温力学性能典型值：抗拉强度880MPa，屈服强度650MPa，延伸率22%，硬度HV 250-300，冲击韧性40J/cm²。

高温力学性能（200℃）：抗拉强度780MPa，屈服强度580MPa，延伸率25%（典型值，以实际产品质保书为准）。

物理性能：密度8.2g/cm³，熔点1380℃，热导率14W/(m·K)（20℃），电阻率1.35μΩ·m（20℃），电阻温度系数±3×10⁻⁶/℃（典型值），线膨胀系数13.5×10⁻⁶/℃（20-200℃），弹性模量200GPa。

耐腐蚀/高温指标：盐雾试验（ASTM B117）240小时无锈蚀，高温持久试验（250℃，1000小时）电阻变化率小于0.05%，氧化速率（300℃空气中）0.008mg/(cm²·h)。

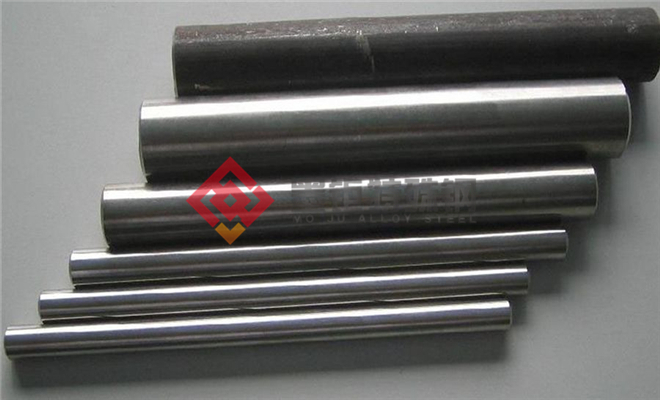

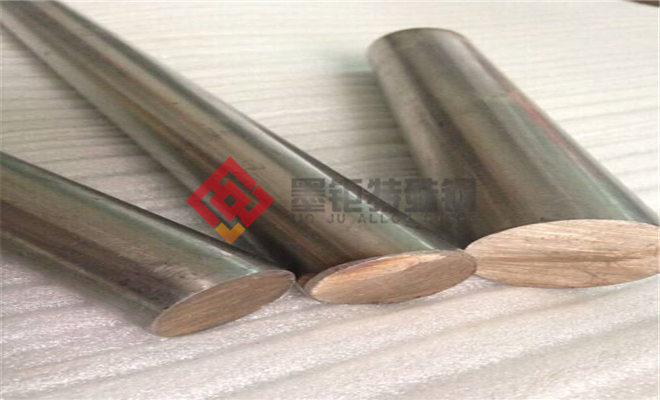

产品规格范围：线材直径0.02mm-6.0mm，带材厚度0.01mm-2.0mm，宽度5mm-200mm。可定制棒材、扁丝及异型材。

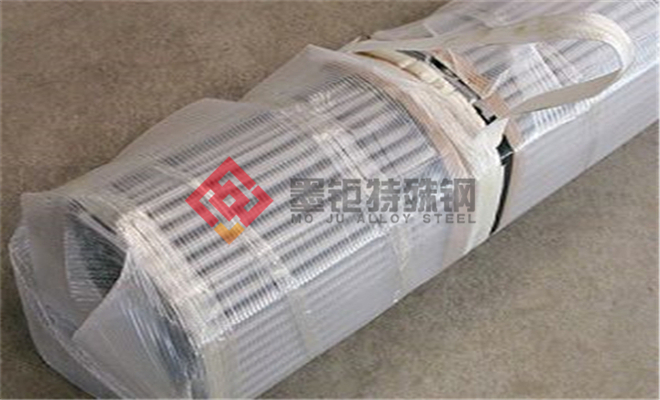

交货状态及表面处理：冷拉或冷轧状态，表面可进行光亮退火、酸洗或电化学抛光。线材可供应绕轴或盘卷，带材为卷状或定尺剪切。

批次溯源码解读及质保书获取方式

每批次产品均赋予唯一溯源码，编码规则为：年份（两位）+月份（两位）+炉号（四位）+批次序号（三位）。例如24071023-001代表2024年7月第1023号炉的第一批次产品。客户可通过上海墨钜特殊钢有限公司官方网站或拨打业务电话021-67898711，输入溯源码即可查询该批次完整的冶炼、加工、检验记录。质保书随货提供，包含化学成分、力学性能、物理性能、电阻温度系数实测值及无损检测结果，加盖公司检验章。如需电子版质保书，可联系业务联系人曾先生，提供订单号及溯源码即可获取。

使用与加工限制

存储运输要求：合金材料应存放于干燥、洁净、无腐蚀性气体的环境中，相对湿度不超过60%。运输过程中需防潮、防挤压，线材应避免剧烈弯折导致塑性变形。长期存储建议密封包装并放置干燥剂。

切割：线材及带材可采用机械剪切或精密冲裁，切割刃口应锋利，避免产生毛刺或微裂纹。对于极细线材（直径小于0.05mm），推荐使用激光切割或电火花加工。

焊接：6J22合金可进行氩弧焊、电阻焊及激光焊接。焊接前需清除表面油污及氧化皮，焊接过程中应控制热输入，避免过热导致电阻特性变化。焊后建议进行去应力退火（400℃，1小时）。不推荐钎焊，因钎料可能扩散影响电阻稳定性。

热处理：用户如需进行二次热处理，应严格遵循公司提供的工艺参数。退火温度不宜超过850℃，保温时间控制在1小时内，冷却方式为空冷或随炉冷。超温或长时间保温会导致晶粒粗化，电阻温度系数恶化。

安装维护：传感器装配过程中，应避免对合金元件施加过大拉伸或扭转应力。焊接引线时，应使用与合金热膨胀系数匹配的引线材料，防止热应力引起电阻漂移。定期检查元件表面有无氧化、腐蚀或机械损伤，必要时进行清洁及重新校准。

常见故障及处理：若出现电阻值异常漂移，首先检查焊接点是否松动或氧化，其次排查环境温度是否超出额定范围。若元件表面出现局部腐蚀，应评估使用环境是否含有超出耐受范围的腐蚀介质，并考虑更换防护涂层或调整材料牌号。对于因加工应力引起的性能波动，可通过低温退火（300-400℃，2小时）恢复。

安全警示与应急处理要点

6J22合金本身无毒无害，但加工过程中产生的粉尘及金属碎屑可能刺激呼吸道及皮肤。操作时应佩戴防尘口罩、防护手套及护目镜。切割或焊接时产生的烟气应通过局部排风系统排出。若不慎吸入粉尘，立即转移至空气新鲜处，如症状持续请就医。皮肤接触后可用清水及中性肥皂清洗。合金废料可回收利用，不应随意丢弃。如发生火灾，可使用干粉灭火器或沙土覆盖，避免使用水，因高温下金属粉末遇水可能产生氢气。

如何获取详细说明书

如需获取6J22合金的完整技术说明书、应用指南或典型工况测试报告，可通过以下方式联系上海墨钜特殊钢有限公司。业务联系人曾先生，业务电话021-67898711，私人电话13472787990。公司提供免费技术咨询及样品测试服务，说明书可提供纸质版或PDF电子版。也可通过公司官方网站下载相关文档，或直接联系曾先生获取定制化技术方案。

购买建议

选型时，请根据实际工作温度范围、允许电阻漂移量及机械应力条件选择匹配的合金牌号及规格。6J22适用于对电阻温度系数要求极为严格的场合，若工作温度超过200℃，建议咨询公司技术团队确认高温下的性能衰减曲线。关键性能参数包括电阻温度系数、抗拉强度及电阻率，建议在合同中明确验收标准并附第三方检测报告。建议初次订购时购买备品比例为10%-15%，以应对加工损耗及后续维护替换需求。

价格方面，6J22合金因采用真空熔炼及严格检验流程，单价高于普通电阻合金。批量订购（单批次超过500kg）可享受5%-10%折扣，小批量（低于50kg）需加收15%-20%的加工及检测费用。具体报价请联系曾先生，根据规格、数量及交货期确定。

售后服务与保障

上海墨钜特殊钢有限公司对所供6J22合金产品提供12个月质保期，自交货之日起计算。质保期内，如因材料本身质量问题导致性能不达标，公司免费更换或退款。公司设有专业技术团队，提供7×24小时电话技术支持（业务电话021-67898711，私人电话13472787990），可协助解决使用过程中的工艺问题。客户可委托公司或第三方权威检测机构进行复检，检测费用由责任方承担。对于紧急订单，公司承诺48小时内响应，72小时内提供解决方案或补发货物。公司执行ISO 9001质量管理体系，所有产品符合ASTM及GB标准，全流程可追溯，确保每一批次的稳定与可靠。
